Automobilio ventiliatoriaus valdymo bloko ir salono ventiliatoriaus gedimai

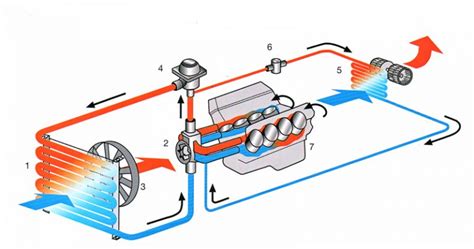

Automobilio ventiliatoriaus valdymo blokas yra elektroninis modulis, vienas svarbiausių variklio aušinimo sistemos elementų, užtikrinančių optimalią variklio darbo temperatūrą ir efektyvią kondicionavimo sistemos veiklą, ypač senesniuose ir daugybėje populiarių Lietuvoje modelių. Dėl savo konstrukcijos, kurioje jungiasi elektrinis variklis, vienas ar keli ventiliatoriai ir valdymo grandinės, šis blokas neleidžia varikliui perkaisti bei saugo kitus svarbius automobilių mazgus.

Ventiliatoriaus valdymo bloko svarba ir veikimo principai

Moderniuose automobiliuose ventiliatoriaus valdymo blokas dažniausiai įrengiamas šalia radiatoriaus arba po variklio dangčiu ir, priklausomai nuo konkretaus gamintojo, gali atlikti įvairias funkcijas:

• Reguliuoja variklio temperatūrą: Blokas įjungia arba išjungia ventiliatorius pagal termodaviklių siunčiamą informaciją.
• Taupo energiją ir mažina degalų sąnaudas: Ventiliatoriai dirba tik tada, kai to reikia, todėl aušinimo sistema veikia optimaliai.
• Saugo variklį ir komponentus: Efektyvi temperatūros kontrolė užkerta kelią galimiems variklio detalių, pavyzdžiui, galvutės tarpinės, gedimams.

Šiuolaikinėse transporto priemonėse ventiliatoriaus blokas glaudžiai bendradarbiauja su variklio valdymo kompiuteriu (ECU) ir aušinimo skysčio temperatūros jutikliais. Pasiekus nustatytą temperatūrą, blokas aktyvuoja ventiliatorius, o atvėsinus sistemą, juos išjungia. Kai kuriose transporto priemonėse galima reguliuoti ventiliatoriaus sukimosi greitį, užtikrinant dar didesnį efektyvumą.

Būdingiausi ventiliatoriaus valdymo bloko gedimų požymiai

Norint laiku užkirsti kelią didesnėms problemoms, svarbu atpažinti pagrindinius ventiliatoriaus valdymo blokų gedimo simptomus:

• Ventiliatorius neveikia: Jei aušinimo ventiliatoriai visai nesijungia, tikėtina, kad problema slypi būtent valdymo bloke, tačiau priežastis gali būti ir kita (pavyzdžiui, laidas ar relė).
• Ventiliatoriai veikia nuolat: Jei ventiliatoriaus valdymo blokas sugenda, ventiliatoriai gali veikti be sustojimo - tai ne tik lemia baterijos išsikrovimą, bet ir kitų sistemų sutrikimus.
• Variklio perkaitimas: Greitai kylančios variklio temperatūros arba dažnai įsižiebianti aušinimo aliarmo lemputė - vienas iš akivaizdžių trūkumų, galinčių rodyti šios dalies gedimą.
• Kondicionieriaus darbo sutrikimai: Kai kuriuose automobiliuose netinkamas bloko veikimas veikia ir oro kondicionavimo sistemą - atsiranda silpnesnis šaldymas ar sistema išvis neįsijungia.

Pagrindinės ventiliatoriaus valdymo bloko gedimų priežastys

Dauguma ventiliatoriaus valdymo blokų gedimų turi šias šaknines priežastis:

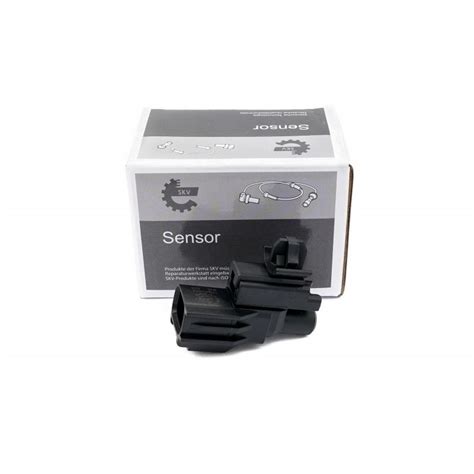

• Temperatūros jutiklio gedimas: Nesant tiksliai temperatūros informacijai, blokas negali reguliuoti ventiliatoriaus veikimo - ši priežastis itin dažna.
• Elektros sistemos problemos: Įtampų svyravimai, laisvi ar nutrūkę laidai, sugedusios relės - visa tai gali lemti bloko gedimus.
• Sujungimų užterštumas ar korozija: Variklio skyriuje esančios jungtys laikui bėgant užsiteršia alyva, dulkėmis bei gali imti rūdyti, todėl nutrūksta kontaktas.
• ECU elektronikos problemos: Dažnai pasireiškia įsijungus „check engine“ lemputei. Signalai į ventiliatoriaus bloką tuomet perduodami netinkamai.

Kaip nustatyti ventiliatoriaus bloko gedimą?

Norint nustatyti ventiliatoriaus bloko gedimą, rekomenduojama atlikti šiuos veiksmus:

• Temperatūros jutiklio ir bloko jungčių patikra: Patikrinkite jungtis šalia radiatoriaus multimetru - jei rodo nulį voltų, tikėtina, kad yra jungties arba laidų problema.
• Ventiliatoriaus valdymo bloko testas: Prieš patikrinant bloką, raskite jo vietą variklio skyriuje ir multimetru įvertinkite įtampą. Jei nėra srovės, ieškokite elektros grandinės gedimo.
• Vizualinė patikra: Pažiūrėkite, ar nėra akivaizdžios korozijos, purvo ar alyvos - prireikus naudokite specialius jungčių valiklius.

Kaip apsaugoti ventiliatoriaus valdymo bloką nuo gedimų?

Keli patikimi patarimai, padėsiantys apsaugoti ventiliatoriaus valdymo bloką nuo gedimų:

• Reguliariai prižiūrėkite aušinimo sistemą (radiatorių, žarnas, termostatus).
• Nenaudokite kondicionieriaus ilgai stovėdami arba važiuodami įkalnėmis karštomis dienomis - taip sumažinsite ventiliatoriaus sistemos apkrovą.
• Nuolat palaikykite švarą variklio skyriuje ir ventiliatoriaus jungčių vietose.
• Laiku keiskite susidėvėjusį akumuliatorių ar generatorių, kad išvengtumėte staigių įtampos svyravimų.
• Rinkitės tik originalias ar aukštos kokybės pakaitines dalis.

Techninės specifikacijos ir rinkos tendencijos

Ventiliatoriaus valdymo bloko veikimas dažnai derinamas su automobilio modelio ypatumais. Pirmą kartą šie blokai plačiau naudoti kompaktiniuose ir vidutinės klasės automobiliuose nuo 1990-ųjų. Nors vis daugiau naujų modelių ventiliatoriaus valdymą perkelia į centrinį ECU, tačiau didelėje dalyje rinkoje cirkuliuojančių automobilių, pavyzdžiui, populiarių Toyota, Volkswagen, Opel, Peugeot, Hyundai modelių, vis dar naudojamas atskiras ventiliatoriaus blokas.

Palyginus skirtingų gamintojų sprendimus, atviras valdiklis leidžia greičiau pastebėti ir pakeisti sugedusią dalį, tačiau integruotos (ECU pagrįstos) sistemos užtikrina didesnį sprendimų tikslumą, taupumą ir ilgaamžiškumą.

Rinkos pozicionavimas ir keitimo/remonto kaštai

Ventiliatoriaus valdymo bloko keitimo kaina priklauso nuo automobilio modelio, gamintojo ir darbo sudėtingumo. Lietuvoje originalaus bloko kaina svyruoja nuo 30 iki 80 eurų, o darbų kaina - dar papildomai apie 20-50 eurų. Remontas, nors teoriškai įmanomas, dažniausiai nėra ekonomiškai pagrįstas, todėl servisuose daugumoje atvejų siūlomas tik keitimas nauju komponentu.

Salono šildymo pečiuko ventiliatoriaus keitimas „Ford Mondeo Sport“ (2001 m.)

Salono šildymo pečiuko ventiliatorius yra elektrinis variklis su sparnuote, atsakingas už oro cirkuliaciją salone, palaikant pageidaujamą temperatūrą pagal klimato kontrolės nustatymus. Jis gali veikti įvairiais greičiais, užtikrindamas komfortą tiek šaltuoju, tiek šiltuoju metų laiku, taip pat padedant nuvalyti langus nuo aprasojimo ir apšalimo.

Dažni ventiliatoriaus gedimai ir jų priežastys

Vairuotojai gana dažnai susiduria su ventiliatoriaus gedimais. Nors neretai ventiliatorių galima suremontuoti, svarbu žinoti, kada remontas yra ekonomiškai naudingas, o kada geriau rinktis pilną jo keitimą.

Galimi salono ventiliatoriaus gedimai:

• Ventiliatorius veikia tik vienu greičiu: Šiuo atveju dažniausiai sugedusi greičio relė, kurią pakeisti yra gana pigu ir paprasta.
• Pažeisti laidai ar oksidacija jungtyse: Tai gali sukelti prastą kontaktą ir sutrikdyti ventiliatoriaus veikimą.
• Nudegę saugikliai: Saugiklis gali perdegti dėl įtampos svyravimų ar trumpojo jungimo.
• Sugedęs ventiliatoriaus variklis: Net ir visiškai sugedusį variklį teoriškai galima sutvarkyti, pakeičiant rotorių ar apvijas, tačiau toks remontas gali pareikalauti nemažai laiko ir finansinių išteklių.

Kada verta remontuoti, o kada keisti salono ventiliatorių?

Sprendimas dėl remonto ar keitimo priklauso nuo gedimo masto ir finansinių galimybių. Pasikonsultavus su specialistais, galėsite sužinoti tikslią remonto ir keitimo kainą. Savaime suprantama, kad jei remonto kaina viršija paties ventiliatoriaus kainą, geriau jį pakeisti nauju.

Ventiliatorių taip pat būtina keisti, jei sulūžęs arba nusvilęs korpusas, tai gali lemti ventiliatoriaus nestabilų veikimą ar net visišką gedimą.

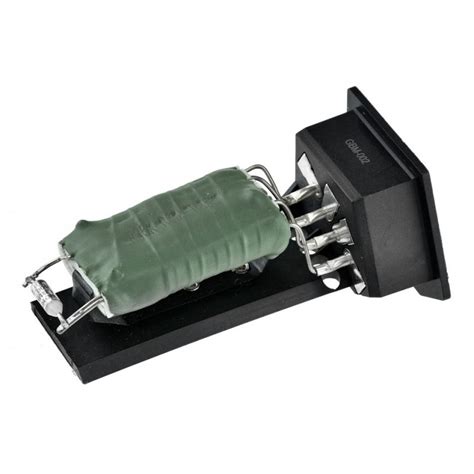

Jei ventiliatoriaus variklis veikia tik aukščiausiu nustatymu, tai rodo sugedusį rezistorių. Paprastai tikrinama, ar rezistoriuje yra įtampa ir ar grandinė uždaryta. Jei rezistorius neprijungtas, pavyzdžiui, dėl terminio saugiklio pertraukimo, tai reiškia, kad šis elementas yra sugedęs ir jį reikia pakeisti. Sugedęs ventiliatoriaus rezistoriaus šiluminis saugiklis dažnai būna tik po gedimo. Priežastis gali būti, pavyzdžiui, iš dalies užblokuotas arba visiškai sustojęs salono ventiliatoriaus variklis. Nurodytų salono filtro keitimo datų viršijimas ir dėl to užsikimšimas lapais ar kitais nešvarumais taip pat yra terminio saugiklio perdegimo priežastis. Prieš keisdami salono ventiliatoriaus rezistorių, įsitikinkite, kad ventiliatoriaus suklys veikia laisvai, nesitrina ir neužblokuojami.

Pečiuko ventiliatoriaus keitimo procesas

Pečiuko ventiliatoriaus keitimas yra kruopštumo ir įvairių įrankių reikalaujantis darbas. „Ford Mondeo Sport“ (2001 m.) atveju, prieiga prie ventiliatoriaus gali skirtis priklausomai nuo automobilio komplektacijos, tačiau dažniausiai jis yra pasiekiamas iš salono pusės, po prietaisų skydeliu.

Bendrieji keitimo etapai:

1. Paruošimas: Atjunkite automobilio akumuliatoriaus neigiamą (-) gnybtą, kad išvengtumėte elektros smūgio ar trumpojo jungimo.
2. Prieiga prie ventiliatoriaus: Gali reikėti nuimti tam tikras salono apdailos detales (pvz., po prietaisų skydeliu esančias plastiko apdailas) arba net dalį prietaisų skydelio.
3. Atjungimas: Atjunkite elektros jungtį nuo ventiliatoriaus variklio.
4. Išėmimas: Atsukite tvirtinimo varžtus ir atsargiai išimkite senąjį ventiliatorių.
5. Sumontavimas: Įstatykite naująjį ventiliatorių, pritvirtinkite jį varžtais ir prijunkite elektros jungtį.
6. Surinkimas: Sumontuokite visas anksčiau nuimtas detales.
7. Patikrinimas: Prijunkite akumuliatoriaus gnybtą ir patikrinkite, ar naujasis ventiliatorius veikia visais greičiais.

Kondicionieriaus ir šildymo sistemos elektros gedimai

Automobilio kondicionierius ir šildymo sistema yra būtini komfortui tiek karštomis vasaros dienomis, tiek šaltesniu sezonu. Tačiau dėl sudėtingos elektros valdymo sistemos šios funkcijos kartais gali sugesti.

Simptomai:

• Ventiliatorius neveikia arba veikia tik viena pavara - kai ventiliatoriaus greitis negali būti reguliuojamas arba jis visiškai nesijungia.
• Kondicionierius neįsijungia - paspaudus kondicionieriaus mygtuką sistema nesureaguoja, o salono temperatūra nekinta.
• Klimato kontrolės ekranas rodo klaidas - dažnai galima pastebėti įvairius klaidų kodus arba pranešimus, kurie signalizuoja apie elektros ar valdymo problemas.
• Nepastovi ventiliatoriaus veikimo galia - ventiliatorius kartais veikia, kartais ne, arba veikia netolygiai.
• Kondicionierius įsijungia, bet neveikia tinkamai - pavyzdžiui, nėra šalto oro arba oro srautas yra silpnas.

Potencialūs gedimai:

• Sugedęs ventiliatoriaus varikliukas: Dažna problema, kai varikliukas dėl nusidėvėjimo ar elektros gedimų sustoja arba veikia tik viena pavara.
• Ventiliatoriaus greičio reguliatoriaus gedimas: Šis komponentas reguliuoja ventiliatoriaus variklio greitį, ir jo gedimas lemia, kad ventiliatorius veikia tik tam tikru greičiu arba neveikia iš viso.
• Kondicionieriaus relės arba saugiklio perdegimas: Saugiklis ar relė, atsakinga už kondicionieriaus įjungimą, gali sugesti, todėl sistema neįsijungia.
• Valdymo bloko gedimai: Elektroninis klimato valdymo modulis gali sugesti arba sutrikti.
• Daviklių gedimai: Temperatūros arba drėgmės jutikliai, reikalingi tinkamam kondicionieriaus ir šildymo veikimui, gali sugesti ir klaidingai perduoti signalus.
• Elektros grandinės ir jungčių problemos: Laisvi kontaktai, nutrūkę laidai arba korozija dažnai trukdo sistemai tinkamai veikti.

Gedimo priežastys:

• Natūralus komponentų nusidėvėjimas: Dažnas ventiliatoriaus varikliuko ir greičio reguliatoriaus susidėvėjimas dėl ilgalaikio naudojimo.
• Drėgmės ir korozijos poveikis: Drėgmė gali patekti į jungtis ir laidus, sukeldama oksidaciją ir prastą kontaktą.
• Perdegę saugikliai ar relės: Elektros srovės šuoliai arba ilgas sistemų naudojimas gali sukelti šių komponentų gedimus.
• Programinės įrangos sutrikimai: Valdymo blokas gali sugesti dėl programinės įrangos klaidų ar elektros sutrikimų.
• Netinkama priežiūra: Kai ventiliatoriaus bėgeliai ar oro filtrai užsiteršia, varikliukas dirba sunkiau ir greičiau susidėvi.
• Netinkamas remonto atlikimas: Neprofesionalus remontas gali sukelti papildomų elektros gedimų.

Kaip suremontuoti:

• Patikrinkite saugiklius ir reles: Pirmiausia išsiaiškinkite, ar neperdegė saugikliai ar relės, atsakingos už ventiliatorių ir kondicionierių, ir, jei reikia, pakeiskite jas naujomis.
• Apžiūrėkite ventiliatoriaus varikliuką: Jei ventiliatorius neveikia arba veikia netolygiai, gali reikėti varikliuką išimti, apžiūrėti, išvalyti ar pakeisti.
• Patikrinkite greičio reguliatorių: Šis komponentas dažnai būna gedimų priežastis; jo keitimas dažnai išsprendžia ventiliatoriaus veikimo problemas.
• Išvalykite oro filtrus ir ventiliatoriaus bėgelius: Reguliari švara ir tepimas sumažina variklio apkrovą ir prailgina tarnavimo laiką.
• Diagnostika su kompiuterine įranga: Naudojant specializuotus diagnostikos įrankius galima nuskaityti klaidų kodus klimato valdymo modulyje ir tiksliai nustatyti gedimą.
• Patikrinkite elektros grandines ir jungtis: Suraskite ir sutvarkykite laisvus kontaktus, nutrūkusius laidus ar koroduotus mazgus.
• Valdymo bloko remontas arba keitimas: Jei nustatytas valdymo bloko gedimas, reikia jį suremontuoti arba keisti, kreipiantis į specialistus.
• Kondicionieriaus kompresoriaus patikra: Nors dažniausiai problemos yra elektros dalyje, kartais rekomenduojama patikrinti ir kompresoriaus veikimą.

Keisti garsai išjungus variklį

Pasitaiko atvejų, kai išjungus variklį girdisi priekyje, pavyzdžiui, po keleivio kojomis, lengvas ventiliatoriaus garsas. Šis reiškinys, pavyzdžiui, SAAB 9-3 (2.2TiD 2002m) atveju, yra gana natūralus. Automobilio kompiuteris po variklio išjungimo dar kurį laiką gali aktyvuoti tam tikrus komponentus. Išjungus variklį, po maždaug 15 minučių šis garsas turėtų išsijungti.

Toje vietoje, prie keleivio kojų, priekinėje panelėje apačioje, labiau per vidurį, gali būti garso stiprintuvas, tačiau klausimas, ar jame yra koks nors ventiliatorius. Tačiau šalia sėdynių šildymo mygtuko yra „turbinėlė“, kuri paprastai skleidžia triukšmą. Tai yra salono temperatūros daviklis, kuris traukia orą ir gali veikti apie 15 minučių po variklio išjungimo. Tai nėra ventiliatoriukas, o greičiau pompukė.

Įmanomas ir toks variantas: atšilus orui pradėjo veikti kondicionierius. Išjungus variklį ir nebedirbant kompresoriui dar kurį laiką vyksta šaltnešio cirkuliacija sistemoje, kol susivienodina slėgiai. Tai natūralus procesas, kai išjungus degimą SAAB'e dar 10-20 minučių girdimi visokie zyzimai, ūžimai - trafukas, šaldymo agentas cirkuliuoja net ir tada, kai sistema išjungta.
