Vandens skaitikliai: techniniai duomenys ir veikimo principai

Tobulėjant technologijoms, vandens skaitikliai pamažu įžengė į skaitmeninį amžių. Klausimo, ar vandens skaitiklis yra mechaninis, ar elektroninis, negalima apibendrinti, nes abu tipai turi savų privalumų ir trūkumų, priklausomai nuo naudojimo scenarijaus ir poreikių.

Vandens skaitiklių tipai ir jų savybės

Mechaniniai vandens skaitikliai

Mechaninis vandens skaitiklis yra prietaisas, kuris naudoja mechaninę arba hidraulinę pavarą, kad tiksliai išmatuotų vandens srautą. Palyginti su elektroniniais vandens skaitikliais, mechaniniai vandens skaitikliai yra patvaresni ir nereikia jaudintis dėl grandinės plokštės pažeidimų, todėl jų tarnavimo laikas yra ilgesnis.

Mechaninių skaitiklių privalumai ir trūkumai

• Privalumai:
  • Didesnis patvarumas ir ilgaamžiškumas.
  • Nereikia elektros energijos šaltinio.
  • Atsparumas drėgnai aplinkai.
  • Paprasta ir pigi konstrukcija.
• Trūkumai:
  • Norint nuskaityti mechaninius vandens skaitiklius, reikia registruoti rodmenis rankiniu būdu, todėl dažnai pasitaiko klaidų ir praleidimų.
  • Matavimo tikslumas yra palyginti mažas, todėl sunku tiksliai išmatuoti esant mažam vandens srautui.
  • Nepadeda laiku imtis tvarkymo priemonių dėl vėluojančio duomenų fiksavimo.

Elektroniniai vandens skaitikliai

Palyginti su mechaniniais vandens skaitikliais, elektroniniai vandens skaitikliai yra patogesni ir tikslesni naudoti. Elektroninio vandens skaitiklio rodmenis galima fiksuoti automatiškai, sumažinant žmogiškosios klaidos riziką. Elektroninių vandens skaitiklių matavimo tikslumas gali siekti 0,1 %, kurie gali tiksliai matuoti net ir mažo srauto sąlygomis ir yra tinkami įvairių pramonės šakų pritaikymo poreikiams.

Elektroninių skaitiklių privalumai ir trūkumai

• Privalumai:
  • Automatinis rodmenų fiksavimas ir nuotolinis duomenų perdavimas.
  • Didesnis matavimo tikslumas (iki 0,1 %).
  • Sumažinama žmogiškosios klaidos rizika.
  • Galimybė stebėti ir valdyti vandens suvartojimą realiuoju laiku.
• Trūkumai:
  • Priklauso nuo maitinimo šaltinio.
  • Gali būti jautresni aplinkos poveikiui (pvz., drėgmei), nors šiuolaikiniai modeliai yra patvaresni.

Nuotolinės apskaitos skaitiklių diegimas Klaipėdos regione

Nuo sausio 1 d. įmonės „Klaipėdos vanduo“ ir „Klaipėdos energija“ pradėjo karšto vandens apskaitos atnaujinimą daugiabučiuose Klaipėdoje ir Gargžduose. Vartotojų patogumui, skaitikliai daugiabučiuose keičiami į naujus, išmanius, kurie leis karšto vandens duomenis perduoti nuotoliniu būdu.

Ką tai reiškia vartotojams?

• Patogumas: Jums patiems kiekvieną mėnesį nebereikės fiksuoti ir deklaruoti vandens suvartojimo rodmenų.
• Diegimas: Nuotolinės apskaitos skaitiklių diegimas vyks etapais, atsižvelgiant į esamų skaitiklių metrologinės patikros terminą. Informaciją, kuriais metais jūsų namuose bus įrengtas nuotolinės apskaitos karšto vandens skaitiklis, galite sužinoti virtualiame žemėlapyje, įvedę savo adresą.
• Savitarna: Elektroninėse savitarnos sistemose galite matyti sunaudojimo istoriją, sąskaitas, pateikti užklausas ar užregistruoti problemas - viską atliksite greitai ir patogiai, neišeidami iš namų.

Kaip veikia mechaniniai vandens skaitikliai?

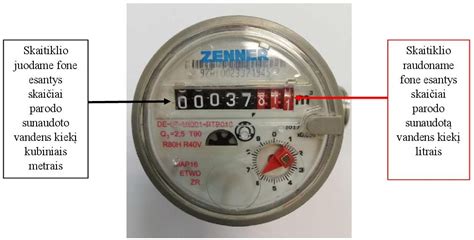

Vandens skaitiklis ant vandens vamzdžio turi keletą mažų rodyklių, išdėstytų išilgai apskrito lanko ant vandens skaitiklio ciferblato. Centre yra mažas raudonas trikampis. Kai maišytuvas atsuktas ir teka vanduo, mažas raudonas trikampis suksis. Ant ciferblato taip pat parašyta "m3", o tai reiškia kubinius metrus. Kadangi kiekvienas kubinis metras vandens yra lygiai viena tona, rodmuo yra tiesiogiai tona, todėl mokestį už vandenį galima nesunkiai apskaičiuoti pagal viso sunaudoto vandens kiekio rodmenis (tonas).

Vandens skaitiklio veikimo principas

Vandens skaitiklio korpusas yra fiksuotas, vidinis tūris taip pat fiksuotas, o tekantis vanduo varo rotorių, kad jis suktųsi. Kiekvieną kartą, kai jis sukasi, per jį teka pastovus vandens tūris. Todėl, kol sukaupiamas sparnuotės apsisukimų skaičius ir dauginamas iš šio pastovaus tūrio, galima gauti bendrą pratekančio vandens kiekį.

Vidinė vandens skaitiklio struktūra

Vidinė vandens skaitiklio struktūra, ant kurios dangtelio yra švininė plomba, siekiant apsaugoti nuo apgaudinėjimo, suskirstyta į tris dalis:

1. Korpusas: pagamintas iš ketaus. Po to, kai vanduo išeina iš vandens įleidimo angos, jis praeina per apatinę žiedinę korpuso erdvę, kuri vadinama „apatinę žiedine kamera“. Šios žiedinės erdvės viršuje yra „viršutinė žiedinė kamera“, kuri susisiekia su vandens išleidimo anga.
2. Įvorė: jos apačioje yra filtro ekranas su mažomis skylutėmis, kad būtų galima filtruoti įvairias medžiagas vandenyje. Įvorės šone yra viršutinės ir apatinės apskritų skylių eilės, kurios yra tiksliai priešingos viršutinei ir apatinei korpuso žiedinėms kameroms. Apatinė eilutė yra vandens įleidimo anga, o viršutinė - vandens išleidimo anga. Svarbu, kad abi skylių eilės yra išgręžtos įstrižai liestinės apskritimui, o viršutinės ir apatinės skylių eilių kryptys yra priešingos. Vanduo įteka tangentinės kryptimi iš apatinės nutekėjimo angos, dėl kurios susidaro besisukantis vandens srautas, kas yra labai svarbu vandens skaitiklio darbui.
3. Vidinė šerdis: padalinta į viršutinį, vidurinį ir apatinį sluoksnius. Viršutiniame sluoksnyje yra rodyklės ir ciferblatai. Apatiniame sluoksnyje yra plastikinis ratas su daugeliu plastikinių ašmenų (sparnuotė). Sparnuotės padėtis yra būtent tame besisukančiame sraute, kurį sudaro apatinė korpuso anga, o vandens srautas veikia aplink ratą esančias mentes, kad sukurtų sukimo momentą ir priverstų sparnuotę suktis. Kuo didesnis maišytuvas atidaromas, tuo greitesnis vandens srautas, o sparnuotė sukasi greičiau.

Perdavimo mechanizmas

Sparnuotės velenas siekia vidurinį sluoksnį vertikaliai į viršų, o ant veleno yra maža krumpliaratė, kuri naudojama susijungti su „dešimtainio skaičiaus pavara“, kad būtų pasiektas apsisukimų skaičiaus kaupimo tikslas. „Dešimtainio skaičiaus krumpliaračio“ funkcija yra ta, kad kiekvieną kartą, kai vienaženklė pavara pasuka dešimt kartų, dešimties skaitmenų pavara sukasi vieną apsisukimą. Kitaip tariant, vienaženklė pavara sukasi vieną apsisukimą, o dešimtženklė - dešimtadalį.

Kiekvienai dešimtainio skaičiaus stadijai naudojamos dvi pavarų poros, kad sukimosi kryptis būtų nuosekli. Vieno poros perdavimo santykis yra 9:30, o kitos poros yra 10:30. Šios dvi poros yra sujungtos nuosekliai, o bendras perdavimo santykis yra 0,099999, kuris gali būti apytikslis iki 0,1. Pagal šį skaičiavimą, norint nuskaityti septynis skaitmenis (keturių skaitmenų skaitymas prieš kablelį yra juoda skalė, o trijų skaitmenų skaitymas po kablelio yra raudona), reikia naudoti 12 pavarų porų.

Į mažą vidurinio sluoksnio erdvę reikia įspausti 18 velenų ir 34 pavaras, o tai gali būti vertinama kaip didelio tankio įrenginys. Netikėtai vandens čiaupo skaitiklyje yra tiek daug pavarų! Nors įžengėme į XXI amžių, šis mechaninis vandens skaitiklis dar ilgai tarnaus dėl savo paprastumo ir pigumo, dėl ilgalaikio naudojimo drėgnoje aplinkoje be priežiūros ir dėl to, kad jam nereikia maitinimo šaltinio ir neturi įtakos jo darbui elektros tiekimo nutraukimo metu.
