Vairo Stiprintuvo Diržo Keitimo Instrukcija ir Sistemos Priežiūra

Vairo stiprintuvo sistema (VS) yra esminė šiuolaikinio automobilio dalis, leidžianti vairuotojui lengvai ir be didelių pastangų sukioti vairą. Šios sistemos veikimas priklauso nuo daugelio komponentų, tarp kurių svarbią vietą užima hidraulinis siurblys, varomas variklio diržu. Tinkama priežiūra ir savalaikis diržo bei skysčio keitimas yra gyvybiškai svarbūs norint užtikrinti patikimą ir saugų automobilio valdymą.

Vairo Stiprintuvo Sistemos Sandara ir Veikimo Principai

Hidraulinio vairo mechanizmo priežiūros darbus reikia atlikti labai atsargiai. Pagrindiniai hidraulinės vairo sistemos komponentai apima hidraulinį siurblį, plėtimosi bakelį, pagalbinį vožtuvą, hidraulinį cilindrą bei pagalbines žarneles - įsiurbimo ir slėgio. Šie elementai kartu užtikrina sklandų ir lengvą vairo valdymą.

Vairo stiprintuvo siurblys atlieka gyvybiškai svarbią funkciją - užtikrina reikiamą hidraulinį slėgį, kuris padeda vairuotojui valdyti automobilį. Tai dažniausiai rotacinis siurblys, varomas automobilio variklio diržu.

Kiti svarbūs komponentai:

• Skysčio rezervuaras: Laiko vairo stiprintuvo skystį.
• Aukšto slėgio žarnos: Perduoda skystį nuo siurblio iki vairo mechanizmo.
• Vairo mechanizmas (vairo reduktorius): Naudoja hidraulinį slėgį, kad palengvintų vairo sukimą.
• Grįžtamoji žarna: Grąžina skystį atgal į rezervuarą.

Kai vairuotojas suka vairą, vairo mechanizmas atidaro vožtuvą, nukreipiantį hidraulinį slėgį į vieną arba kitą vairo cilindro pusę. Tai padeda vairuotojui pasukti ratus su mažiau pastangų. Sklandus sistemos veikimas priklauso nuo tinkamo skysčio lygio ir siurblio efektyvumo.

Vairo Stiprintuvo Diržas: Patikimo Veikimo Pagrindas

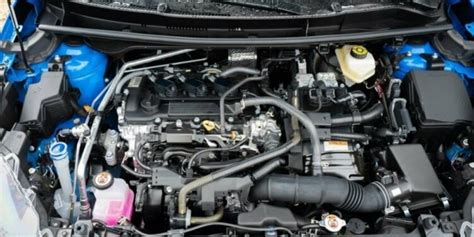

Dauguma šiuolaikinių ratinių transporto priemonių naudoja vairo stiprintuvą, kuris yra pagrįstas diržu varomu siurbliu. Vairo stiprintuvo diržas (vairo stiprintuvo pavaros diržas) yra ratinių transporto priemonių vairo stiprintuvo sistemos elementas - begalinis (uždaras) diržas, kurio pagalba nuo variklio alkūninio veleno skriemulio ar kito sumontuoto mazgo varomas vairo stiprintuvo alyvos siurblys.

Paprastai vairo stiprintuvo siurblys kartu su kitais agregatais montuojamas tiesiai ant jėgos agregato, o jo pavara sukonstruota pagal tradicinę schemą - naudojant trapecinio diržo transmisiją iš alkūninio veleno skriemulio ar kito sumontuoto mazgo.

Vairo Stiprintuvo Diržų Tipai ir Ypatumai

Vairo stiprintuvo siurblio pavara gali būti pastatyta pagal įvairias schemas, naudojant skirtingų konstrukcijų ir dydžių diržus:

• Lygūs V formos diržai: Paprasčiausias gaminys, plačiausiai naudojamas buitiniuose automobiliuose ir autobusuose. Turi trapecinį skerspjūvį.
• Dantyti V formos diržai: Tai tie patys trapeciniai diržai, kuriuose ant siauro pagrindo padarytos skersinės įpjovos (dantukai), didinančios gaminio lankstumą neprarandant stiprumo.
• V formos rumbuoti (daugialypiai) diržai: Plokščias ir platus diržas, kurio darbiniame paviršiuje yra nuo trijų iki septynių išilginių V formos griovelių (srovių). Toks diržas turi didesnį kontakto plotą su skriemuliais, o tai užtikrina patikimą sukimo momento perdavimą ir sumažina slydimo tikimybę. Dažniausiai naudojami užsienio gamybos lengvuosiuose automobiliuose.

Vairo stiprintuvo diržai yra paprastos konstrukcijos. Diržo pagrindas - iš sintetinio pluošto (poliamido, poliesterio ar kitokio) virvelės pavidalo laikantis sluoksnis, aplink kurį pats diržas suformuotas iš įvairių klasių vulkanizuotos gumos. Lygūs ir dantyti trapeciniai diržai paprastai turi papildomą išorinio paviršiaus apsaugą - pynę, pagamintą iš plono vyniojamojo audinio dviem ar trimis sluoksniais. Norėdami atpažinti diržą, ant plataus pagrindo galima pritaikyti žymėjimus ir įvairią pagalbinę informaciją.

Vairo Stiprintuvo Diržo Keitimo Instrukcija

Priešlaikinis V formos rumbuoto diržo susidėvėjimas yra dažna problema, tačiau jo pakeitimas nėra labai sudėtingas procesas. Svarbu laikytis tikslios eigos, siekiant užtikrinti tinkamą sistemos veikimą.

1. Prieš Pradedant Darbus: Paruošiamieji Veiksmai

1. Prieš keičiant hidraulinį siurblį ar diržą, būtina tinkamai paruošti automobilį. Pirmiausia, automobilį reikia pakelti taip, kad būtų užtikrintas laisvas priėjimas prie siurblio.
2. Atjunkite akumuliatorių: Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina atjungti akumuliatorių.
3. Atlaisvinkite diržą, kuris yra ant siurblio, ir atjunkite pagalbines žarneles (įsiurbimo (6) ir slėgio (3)).
4. Atjunkite ir nuimkite ventiliatorių nuo viskozinės sankabos.

2. Hidraulinės Alyvos Pašalinimas ir Prevencija

Norint pašalinti hidraulinę alyvą iš įsiurbimo ir slėgio žarnelių, būtina atlikti šiuos veiksmus:

1. Laikykite abi žarneles virš tam skirto indo.
2. Paprašykite kito asmens, kad tuo metu pasukinėtų vairą 10-15 kartų į vieną ir į kitą puses, kol visas skystis išbėgs.

Svarbu atkreipti dėmesį, kad negalima pakartotinai naudoti senos alyvos ir pasenusių žarnelių, nes tai gali sukelti papildomų problemų ir gedimų.

3. Senojo Diržo ir Įtempiklio Nuėmimas

1. Atsargiai atlaisvinkite įtempiklio ir diržo įtempimą naudodami 19 mm veržliaraktį.
2. Nuimkite seną diržą nuo siurblio skriemulio.
3. Nuimkite seną skriemulį ir pakeiskite jį nauju FAP VKM 03107.

4. Naujo Siurblio ir Diržo Montavimas

1. Prieš montuojant naują siurblį, rekomenduojama įpilti naujos alyvos. Tai atliekama lėtai sukant siurblį ir pilant naują hidraulinį skystį per vairo mechanizme esančią angą.
2. Sumontavus naują siurblį, prie siurblio valdymo sistemos turi būti prijungtos įsiurbimo ir slėgio žarnelės, o po to atgal uždėtas diržas.
3. Pakeiskite VKM 31013 multi-V diržo įtempiklį, vadovaudamiesi gamintojo rekomendacijomis dėl užveržimo sukimo momento.
4. Įdėkite naują sankabą VKM 03107 ir priveržkite momentu 80 Nm.
5. Vidurinė šlangelė (2) atjungiama nuo plėtimosi bakelio (1) ir įdedama į rezervuarą, nupilant likusį skystį. Vėliau būtina išvalyti plėtimosi bakelį, o esant reikalui - pakeisti jį nauju.
6. Jei vairo mechanizmas turi papildomą filtrą, jį taip pat reikia pakeisti.
7. Plėtimosi bakelį užpildykite nauju skysčiu, turėdami papildomai bent vieną litrą daugiau nei reikia.

5. Sistemos Nuorinimas ir Variklio Paleidimas

1. Siekiant nepakenkti įpurškimo ar uždegimo sistemai, variklio iš karto neužvedinėkite (vadovaukitės gamintojo nurodymais).
2. Atlikus aukščiau išvardintus nurodymus, užveskite variklį ir leiskite jam dirbti laisvąja eiga. Purvinas skystis ištekės iš viduriniosios žarnelės; ištekėjusio skysčio negalima pakartotinai naudoti.
3. Norint tinkamai nuorinti vairo stiprintuvo sistemą, reikia įpilti atitinkamo vairo stiprintuvo skysčio į tam skirtą talpą, tada 10-15 kartų pasukti vairą, nesukant jo iki galo, į kairę ir į dešinę puses. Vairas, susuktas iki galo, negali būti laikomas ilgiau nei penkias sekundes.
4. Nepamirškite priekinius automobilio ratus pakelti, kad sumažintumėte pasipriešinimą.
5. Procedūros metu kitas asmuo turi stebėti vairo stiprintuvo skysčio lygį sistemoje.
6. Jeigu skystis yra užputojęs, palaukite apie 30 minučių ir pakartokite nuorinimo procedūrą.
7. Padarykite du pilnus apsisukimus su multi-V diržo sistema ir patikrinkite, ar diržas nukreipiamas ašine kryptimi.
8. Vėl uždėkite generatorių ant variklio atvirkštine nuėmimo tvarka.
9. Prijunkite akumuliatorių.

Svarbiausias dalykas keičiant vairo stiprintuvo diržą yra užtikrinti, kad jis būtų tinkamai įtemptas. Jei diržas per daug įtemptas, dalys patirs dideles apkrovas, o pats diržas per trumpą laiką išsitemps ir susidėvės. Esant silpnam įtempimui, diržas paslys, dėl to pablogės vairo stiprintuvo veikimas. Todėl būtina atidžiai laikytis instrukcijose pateiktų rekomendacijų, o jei yra galimybė, naudoti specialią priemonę normaliai įtampai užtikrinti.

Dažniausios Vairo Stiprintuvo Gedimų Priežastys ir Požymiai

Vairo stiprintuvo sistema šiuolaikiniuose lengvuosiuose automobiliuose tapo standartu. Jei pastebėjote, kad vairas sukasi sunkiai, verta susirūpinti, nes tai gali signalizuoti apie gedimą. Ekspertai akcentuoja, jog dažniausios vairo stiprintuvo gedimo priežastys yra susijusios su netinkamu vairo stiprintuvo skysčio naudojimu arba jo nesavalaikiu pakeitimu.

Gedimų Priežastys

Vairo stiprintuvo siurblys yra gana patikimas komponentas, tačiau laikui bėgant jis gali sugesti dėl įvairių priežasčių:

1. Skysčio trūkumas arba netinkamas skystis: Nepakankamas skysčio lygis dėl nuotėkio arba netinkamas skysčio tipas gali sukelti koroziją ir pažeidimus.
2. Skysčio užteršimas: Dulkės, purvas, metalo drožlės ar kitos nuosėdos abrazyviai veikia siurblio vidines dalis.
3. Diržo problemos: Per laisvas, susidėvėjęs ar pažeistas diržas gali slysti, todėl siurblys neveiks tinkamai.
4. Siurblio susidėvėjimas: Guoliai, rotoriai ir kitos dalys gali prarasti savo efektyvumą dėl nuolatinio naudojimo.
5. Karštis: Perkaitimas gali pakenkti siurblio vidinėms dalims ir skysčiui, atsirasti dėl ilgo važiavimo didelėmis apkrovomis, nepakankamo skysčio lygio ar užsikimšusio aušinimo sistemos.
6. Netinkamas montavimas: Netinkamai sumontuotas siurblys gali patirti papildomą apkrovą ir greičiau sugesti.
7. Alkūninio veleno priekinio skriemulio gedimas: Apatinis alkūninio veleno skriemulys gali sugesti dėl amžiaus ir vibracijos, kurią slopina guminis intarpas.

Gedimo Požymiai

Laiku pastebėjus gedimo požymius, galima išvengti didesnių problemų ir brangaus remonto:

• Sunkiai sukasi vairas: Jei automobilis neturi vairo stiprintuvo, tai normalu. Tačiau daugelyje šiuolaikinių automobilių su vairo stiprintuvu pasunkėjęs vairo sukimas gali reikšti problemų sistemoje.
• Triukšmas sukant vairą: Neįprastas triukšmas (ūžimas, cypimas, burbuliavimas), ypač kai automobilis yra šaltas arba vairas pasukamas iki galo. Dažnai tai sukelia atsipalaidavęs arba nusidėvėjęs vairo stiprintuvo diržas.
• Vairo vibracija, drebėjimas: Nors tai dažnai rodo ratų suvedimo problemas, vairo vibracija taip pat gali signalizuoti apie vairo stiprintuvo problemą.
• Vairas paslysta: Kai vairas paslysta bandant jį pasukti arba laikyti pasuktoje padėtyje, tai dar vienas ženklas, kad sugedo vairo stiprintuvas.
• Laisvas vairas: Jei jaučiamas didelis vairo laisvumas, dažniausiai būna susidėvėjusi vairo kolonėlė ir vairo traukės.
• Transporto priemonė nestabili ar traukiasi į vieną pusę: Tai dažnai rodo susidėvėjusios vairo pavaros problemą.
• Skysčio nuotėkis: Skysčio dėmės po automobiliu gali rodyti nuotėkį sistemoje.
• Skysčio putojimas: Gali reikšti, kad į sistemą patenka oras, sumažinantis siurblio efektyvumą.

Vairo Stiprintuvo Skysčiai: Tipai, Parinkimas ir Keitimas

Skirtingi Skysčių Tipai

Šiuo metu vairo stiprintuvo skysčiai skirstomi į mineralinius, sintetinius ir pusiau sintetinius. Senesniuose automobiliuose arba specialių poreikių transporto priemonėse naudojami mineraliniai skysčiai. Daugelyje šiuolaikinių vairo stiprintuvų sistemų naudojami sintetiniai hidrauliniai ATF skysčiai, dažniausiai raudonos spalvos, kurie dėl specialių patobulinimų veiksmingi visomis eksploatavimo sąlygomis.

Pagrindinė taisyklė - griežtai draudžiama šiuos skysčius maišyti, nes kyla rizika pakeisti jų konsistenciją. Šie skysčiai skiriasi ir pagal savo spalvą, tačiau rinktis skysčio atsižvelgiant į jo spalvą nepatartina. Vairo stiprintuvo skysčio pakuotėje paprastai pateikiama informacija apie standartus, kuriuos skystis atitinka, ir nurodoma, kurių prekės ženklų automobiliuose jie gali būti naudojami.

Skysčio Keitimo Intervalai ir Priežiūra

Automobilio gamintojas nurodo, kas kiek laiko būtina keisti vairo stiprintuvo skystį. Daugelis automobilių gamintojų, įskaitant „Mitsubishi“, „Volkswagen“, „Ford“, rekomenduoja pakeisti skystį kartą per 1-2 metus arba kaskart pravažiavus 100 000 kilometrų.

Kai tikrinate vairo stiprintuvo skystį, jis turi būti šviesios spalvos. Jei skystis tamsus, tai yra ženklas, kad laikas jį pakeisti. Tiesiog neignoruokite jokių keistų garsų ar neįprasto vairo mechanizmo veikimo požymių. Nuolat vairuodami automobilį, mes priprantame prie vairo sukimo pojūčio, todėl kūnas puikiai įsimena normalią jo būklę ir bet kokie nukrypimai tampa pastebimi.

Prevencinės Priemonės ir Priežiūra

Norint prailginti vairo stiprintuvo siurblio ir diržo tarnavimo laiką, svarbu laikytis prevencinių priemonių:

• Reguliariai tikrinkite skysčio lygį: Palaikykite reikiamą skysčio lygį.
• Keiskite skystį pagal gamintojo rekomendacijas: Reguliariai keiskite skystį.
• Patikrinkite diržo būklę: Reguliariai tikrinkite diržo būklę ir įtempimą.
• Venkite ekstremalių vairo sukimo situacijų: Venkite laikyti vairą pasuktą iki galo ilgą laiką.
• Laiku šalinkite nuotėkius: Nedelsdami šalinkite nuotėkius.

Jei nesate tikri dėl savo gebėjimų atlikti vairo stiprintuvo siurblio ar diržo remontą, geriausia kreiptis į profesionalų servisą. Patyrę mechanikai gali greitai ir tiksliai nustatyti gedimo priežastį ir atlikti reikiamą remontą.
