Traktoriaus galios tiekimo velenas (GTV): Išsami informacija

Traktoriai yra nepakeičiami žemės ūkyje, o jų efektyvumas ir našumas priklauso nuo daugelio techninių sprendimų. Vienas iš svarbiausių komponentų yra galios tiekimo velenas (GTV), kurio skaičiavimas ir tinkamas parinkimas yra esminis siekiant užtikrinti optimalų traktoriaus darbą.

GTV tipai ir charakteristikos

Traktoriaus galios kilimas leidžia išvesti dalį galios, kad būtų galima valdyti atraminių žemės ūkio padargų darbo mechanizmą. GTV gali būti skirstomas pagal skirtingas traktoriaus montavimo padėtis ir greičio charakteristikas.

Montavimo padėtys

• Galinė GTV: Dažniausiai naudojamas tipas, montuojamas traktoriaus gale.
• Priekinė GTV: Naudojamas specializuotiems padargams, montuojamas traktoriaus priekyje.

Greičio charakteristikos

Pagal greičio charakteristikas GTV gali būti suskirstytas į pastovaus greičio tipą ir sinchroninio greičio tipą.

Pastovaus greičio GTV

Pastovaus greičio GTV greitis yra pastoviai proporcingas variklio sūkiams. Didžiausia galia esant standartiniam greičiui skirstoma į tris tipus:

• I tipas: 48 kW
• II tipas: 92 kW
• III tipas: 185 kW

Variklio sūkių skaičius, atitinkantis standartinį sūkių skaičių, paprastai yra ne mažesnis kaip 80 procentų vardinio sūkių skaičiaus.

Pastovaus greičio GTV funkcinės charakteristikos

Trys pastovaus greičio GTV tipai gali būti atskirti pagal jų funkcines charakteristikas:

1. Nepriklausomas GTV: Kai traktorius paleidžiamas, važiuoja, persijungia ir sustoja, nepriklausomas GTV neturės įtakos normaliam varomų žemės ūkio padargų darbui. Žemės ūkio padargų darbo mechanizmo paleidimas ir stabdymas nepriklauso nuo traktoriaus mechanizmo paleidimo, veikimo ir išjungimo.
2. Pusiau nepriklausomas GTV: Traktoriui paleidžiant, važiuojant, persijungiant ir sustojant, pusiau nepriklausomas GTV neturės įtakos normaliam varomų žemės ūkio padargų darbui. Žemės ūkio padargų darbo mechanizmo paleidimas, veikimas ir sustabdymas negali įvykti tuo pačiu metu, kai paleidžiamas ir sustabdomas traktorius. Tačiau, kai dirba vilkikas, pirmiausia reikia užvesti žemės ūkio padargus, o tik tada galima užvesti traktorių. Sustabdyti žemės ūkio techniką galima tik sustabdžius traktorių, tai yra prieš paleidžiant traktorių ir sustojus žemės ūkio technikos darbo mechanizmui.
3. Priklausomas GTV: Nepriklausomo GTV veikimą ir sustabdymą visiškai riboja traktoriaus veikimas ir išjungimas, tai yra, GTV gali būti įjungtas tik traktoriui pradėjus važiuoti. Kai traktorius sustoja, GTV iš karto sustoja.

Sinchroninio greičio GTV

Sinchroninio greičio GTV greitis yra proporcingas traktoriaus greičiui. Didelės galios traktoriuose kardaninis velenas turi du standartinius greičius. Tam nustatomos dvi atitinkamos veleno galvutės arba keičiamų velenų galvučių struktūra.

Pavyzdžiui, viršutinė kardaninio veleno pusė gali būti 1000 aps./min. veleno galvutė, o apatinė - 540 aps./min.

Standartas nurodo kardaninio veleno padėtį ant traktoriaus ir santykinę padėtį su kabliu ir traktoriumi. Eksploatacijos metu varomam padargo pavaros velenui leidžiama suktis tam tikrame diapazone. Kad būtų užtikrintas normalus veikimas ir asmens saugumas, galios įtaisas turi būti su apsauginiu įtaisu.

Kardaninio veleno specifikacijos ir universalumas

Kardaniniai velenai yra universalūs ir skirti įvairiems žemės ūkio ir miškininkystės įrenginiams. Jie leidžia saugiai eksploatuoti trąšų barstytuvus, lauko purkštuvus, juostinius ar diskinius pjūklus, miško gerves, rąstų skaldykles ir panašią įrangą. Šie velenai gali būti prijungti prie traktorių, sunkvežimių ar komercinių transporto priemonių. Visi pagrindiniai elementai gaminami iš plieno, užtikrinant jų patvarumą ir sklandų darbą.

Standartinės savybės

• Universalumas: Tinka trąšų barstytuvams, lauko purkštuvams, juostiniams ar diskiniams pjūklams, miško gervėms, skaldytuvams ir kt.
• Efektyvumas: Tinka žemesnio ir vidutinio našumo diapazonui ir sukimo momentui iki 830 Nm.
• Standartizuotas tvirtinimas: Pavyzdžiui, 66 cm ilgio kardaninis velenas turi standartizuotą 1 3/8'' / 6 dantų tvirtinimą.
• Sauga: Apima grandinę, kuri neleidžia dangčiui suktis.
• Tvirtumas: Kardaninis velenas pagamintas iš patvaraus plieno.

Techninės specifikacijos pavyzdys

Pavyzdžiui, AMA prekės ženklo kardaninis velenas (modelis: 6OM0660CEBCB) pasižymi šiomis charakteristikomis:

• Katalogo numeris: 10420001
• Maksimalus sukimo momentas (Nm): 830
• Medžiaga: Plienas, plastikas
• Ilgis: 66 cm
• Jungtis: 1 3/8'' / 6 dantys

Kitas pavyzdys - AMA prekės ženklo kardaninis velenas (modelis: 6SJY0564CEBCB):

• Katalogo numeris: 10420006
• Maksimalus sukimo momentas (Nm): 830
• Medžiaga: Plienas, plastikas
• Ilgis: 56,4 cm
• Jungtis: 1 3/8'' / 6 dantys

Šie velenai yra skirti mažesnės ir vidutinės galios žemės ir miškų ūkio technikai ir gali būti pritaikyti įvairiems tikslams. Saugiam darbui užtikrinti traktoriaus GTV yra su grandine, apsaugančia nuo sukimosi. Tvirta konstrukcija, preciziškas apdirbimas ir kruopščiai parinktos medžiagos užtikrina sklandų veikimą.

Šiuolaikinės traktorių technologijos ir GTV

Šiuolaikiniai traktoriai, tokie kaip Case IH Puma 260 CVXDrive, integruoja pažangias technologijas, kurios optimizuoja GTV veikimą ir bendrą našumą.

Case IH Puma 260 CVXDrive

Puma 260 CVXDrive pasižymi geriausiu galios ir svorio santykiu savo klasėje, siūlydamas didesnę galią, našumą ir produktyvumą mažesnėmis eksploatacinėmis sąnaudomis. Šis modelis turi ekonomišką 6 cilindrų FPT NEF variklį, kurio galia siekia 260 AG, o maksimali galia be galios valdymo - 280 AG. Tylesnė ir efektyvesnė naujoji bepakopė pavarų dėžė CVXDrive leidžia pasiekti 50 km/val. greitį esant vos 1 550 aps./min, taupant degalus.

Naujo modelio pagrindas - Case IH AFS Connect sistema, kurią sudaro jutiklinis ekranas AFS PRO 1200, operacinė sistema AFS Vision PRO ir imtuvas AFS Vector PRO. Tai leidžia operatoriui konfigūruoti traktoriaus valdymo ir tiksliojo ūkininkavimo funkcijas pagal konkrečius poreikius.

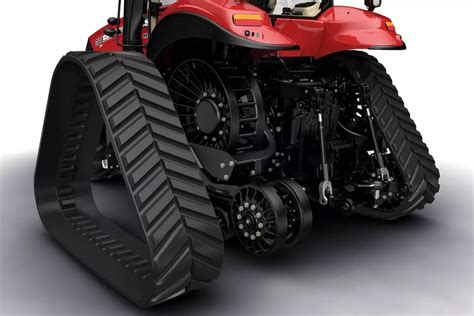

Case IH Magnum Rowtrac

„Magnum Rowtrac“ - tai universalus sprendimas, leidžiantis dirbti net įmirkusiuose laukuose. Pagrindinis bruožas - elektroniškai valdomas kintamos geometrijos turbokompresorius, kuris reguliuodamas oro padavimą, optimizuoja variklio darbą esant skirtingoms darbo sąlygoms. Degalų naudojimo efektyvumą gerina „Hi-eSCR“ technologija, todėl „Magnum 380“ pasiekia 1850 Nm maksimalų sukimosi momentą. Darbinis velenas siūlo 1000 arba 1000/540 aps./min. greičius, kurie pasiekiami esant 1803 variklio sūkiams, garantuojant mažiausias kuro sąnaudas ir triukšmo lygį.

Pakabos keliamoji galia iki 10200 kg leidžia dirbti su platesniais ir sunkesniais padargais.

HINOMOTO HM-275

Kompaktiškas traktorius HINOMOTO HM-275, turintis Euro V standartą atitinkantį variklį, pasižymi 16.9 kW (25.0 AG) galia. Darbinio veleno greičiai PTO yra 540 / 980 aps./min. ir keliamoji galia siekia 500 kg.

AGT serijos traktoriai

AGT830 ir AGT835 serijos traktoriai, gaminami „Agromehanika“ bendrovės, atspindi daugiau nei 50 metų darbo patirtį. Manoma, kad elektrinės pavaros turi gerų perspektyvų žemės ūkyje. Kompanija ZF jau sukonstravo ir žemės ūkio technikos gamintojams siūlo generatoriaus modulius ZF-Terra+ kartu su galios elektronikos sistema. Šis generatoriaus modulis gali būti integruojamas į pavarų dėžės korpusą ir gali maitinti išorinius vartotojus, išvystydamas iki 70 kW galingumą.

Šiuolaikinės sistemos leidžia traktoriaus ir priekabos su varančiąja elektrine ašimi bendradarbiavimą. Pavyzdžiui, 155 AG traktorius su 35 t bendrosios masės priekaba į kalną gali važiuoti 12 ir 8 km/val. greičiais. 12 km/val. greitis pasiekiamas tuomet, kai yra įjungta priekinio galios tiekimo veleno pavara ir operatorius per ISOBUS terminalą aktyvuoja priekabos varančiosios ašies valdymo sistemą. Dėl tokio į priekabos varančiosios ašies ratus perduodamo galingumo (iki 44 kW) įmanoma sumažinti traktoriaus pavarų dėžės apkrovą.

Kompanija „Fliegl" jau gamina ir siūlo elektra varomą ašį Power Drive Elect priekaboms. Ji nesunkiai prijungiama prie traktoriaus, yra su didelio naudingo veikimo koeficiento elektros varikliu ir galimybe reguliuoti sukimo momentą, kuris derinamas su važiavimo greičiu. Tokios priekabos su varančiąja ašimi elektros variklio, skirto ratams sukti, maitinimo įtampa 400 V.

Kompanijos „Schabmüller" generatoriaus mobilioji versija, montuojama ant traktoriaus priekinės pakabos, naudojant 1 000 min.^-1 galios tiekimo veleno energiją, gali generuoti iki 100 kW galingumą, jei traktoriaus vidaus degimo variklio galingumas ne mažesnis kaip 145 AG. Generatoriaus įtampa siekia 700 V, o po jo gaubtu sumontuoti keitikliai tiekia kintamos srovės 380 V įtampos energiją į tris elektros lizdus, esančius prie galinių hidraulinių jungčių bloko. Energija naudojama pagal poreikį: trąšų barstytuvui, grėbliui, sėjamajai, net ir priekabos varančiajai ašiai.
