Toyota pagrindinio diržo keitimas

Pagrindinis diržas - tai viena svarbiausių automobilio variklio sudedamųjų dalių, reikalaujanti priežiūros bei periodiško (ciklinio) keitimo. Variklio diržas arba paskirstymo diržas skirtas alkūninio ir paskirstymo velenų darbo sinchronizacijai variklyje atlikti. Dėl to, kad pagrindinis diržas turi polinkį susidėvėti, jis negali būti naudojamas amžinai. Be to, vis dar nėra automatizuotos sistemos, nuolat pranešančios apie paskirstymo diržo būklę, todėl periodiškai reikalinga pagrindinio diržo būklės kontrolė bei pagrindinio diržo keitimas.

Toyota varikliai garsėja patikimumu, tačiau net ir patvariausioje konstrukcijoje yra detalių, kurioms reikia periodinės priežiūros. Viena svarbiausių - paskirstymo diržas. Jis užtikrina tikslų alkūninio veleno ir skirstomojo veleno darbų suderinimą, kad vožtuvai atsidarytų ir užsidarytų tiksliai tada, kai reikia.

Kodėl svarbus pagrindinio diržo keitimas?

Kai kurie automobilio savininkai galvoja, kad jų variklis veikia be priekaištų, todėl nėra jokio reikalo keisti diržo. Tai pavojingas požiūris, nes diržas gali nutrūkti bet kurią akimirką, ypač jei automobilis jau pasiekė gamintojo rekomenduotą ridą. Net jei automobilis nevykdo intensyvių kelionių, metų bėgyje guma, iš kurios pagamintas diržas, praranda savo savybes ir tampa trapi.

Svarbu pabrėžti, kad pagrindinio diržo keitimas yra būtina procedūra, nes nusidėvėjęs paskirstymo diržas gali trūkti, taip sukeldamas rimtų bėdų Jūsų vairuojamo automobilio variklio būklei. Nepamirškite, kad diržui nutrūkus, pasekmės gali būti katastrofiškos.

Nutrūkęs pagrindinis diržas - tai ne šiaip gedimas, tai variklio katastrofa. Daugeliu atvejų stūmokliai trenkiasi į vožtuvus, juos sulanksto, o remontas kainuoja tūkstančius eurų (dažnai tenka keisti visą variklį). Pigesnis sprendimas visada yra laiku atliktas keitimas.

Nutrūkus pagrindiniam diržui ir varikliui esant veikimo būsenoje, geriausiu atveju gali būti deformuoti vožtuvai, o blogiausiu atveju bus būtinas kapitalinis variklio remontas. Todėl tinkamu metu atliktas pagrindinio diržo keitimas yra protinga investicija į automobilio eksploatacijos ilgaamžiškumą.

Paskirstymo diržas tiesiogiai atsakingas už variklio mechanikos „sinchroną“. Jei diržas praleidžia dantis ar nutrūksta, dalyje variklių vožtuvai ir stūmokliai gali susidurti - tai vienas brangiausių scenarijų kasdienėje eksploatacijoje. Net jei katastrofiško susidūrimo pavyksta išvengti, neteisingas fazavimas gali reikšti prastesnę trauką, didesnes sąnaudas ir nestabilų variklio darbą. Be to, staigus variklio sustojimas kelyje - ne tik nepatogumas, bet ir reali saugumo rizika, ypač jei tai nutinka važiuojant didesniu greičiu.

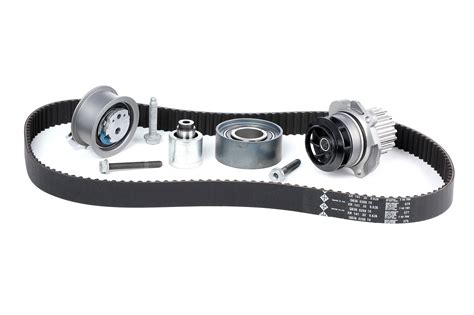

Su pagrindiniu diržu rekomenduotina kartu keisti ir visą pagrindinio diržo komplektą: įtempėjus, vandens siurbliuką bei kitas reikalingas pakeisti dalis.

Kas yra paskirstymo diržas?

Pagrindinis arba paskirstymo diržas (angl. timing belt) yra vienas iš svarbiausių vidaus degimo variklio komponentų. Jis labai smarkiai prisideda prie to, kad variklis dirbtų sklandžiai bei tolygiai. Jeigu yra diržo problemų, tai veda prie rimtų problemų, kurių sprendimas kainuoja didžiules sumas.

Paskirstymo diržas - tai sustiprintas dantytas guminis diržas, sukurtas palaikyti idealiai tikslų variklio mechanizmų laiką. Jis sujungia alkūninį veleną su skirstomuoju velenu (-ais) ir padeda užtikrinti, kad įsiurbimo bei išmetimo vožtuvai dirbtų tiksliai pagal stūmoklių judėjimą. Paprastai tariant, tai tarsi variklio „dirigentas“, palaikantis ritmą tarp pagrindinių judančių dalių.

Svarbu neskirti jo nuo išorinių agregatų diržų (generatoriaus, vairo stiprintuvo ir pan.). Pastarieji suka pagalbinius mazgus, o paskirstymo diržas dirba variklio viduje ir tiesiogiai lemia jo darbą. Nors jis gaminamas iš karščiui ir įtempimui atsparių medžiagų, laikui bėgant diržas dėvisi dėl temperatūros ciklų, amžiaus, o taip pat dėl alyvos ar aušinimo skysčio poveikio.

Kuo Toyota paskirstymo diržas skiriasi nuo kitų?

Pagal funkciją Toyota paskirstymo diržas nesiskiria nuo kitų - jo užduotis ta pati. Skirtumas slypi pritaikyme konkretiems Toyota varikliams, kur ypač svarbus tikslumas ir ilgaamžiškumas. Priklausomai nuo modelio ir gamybos metų, vieni Toyota automobiliai turi paskirstymo diržą, kiti - paskirstymo grandinę. Dažniau diržai sutinkami senesniuose automobiliuose, o naujesniuose modeliuose neretai naudojamos metalinės grandinės, kurios paprastai tarnauja ilgiau. Vis dėlto jei jūsų Toyota turi būtent diržą, jo priežiūra tampa būtina planinės eksploatacijos dalimi.

Kodėl pagrindinis diržas gali nutrūkti?

Pagrindinis diržas turi ribotą tarnavimo laiką: guminis diržas neišvengiamai sensta, todėl planinis keitimas yra būtinas. Nutrūkimas dažnai įvyksta netikėtai, todėl prevencinis keitimas yra patikimiausias kelias. Dažnai diržų ir grandinių bėdas sukelia ir alyvos užterštumas. Jis gali pažeisti gumą ir sukelti priešlaikinį nusidėvėjimą.

Pagrindinio diržo nutrūkimo priežastys:

• Natūralus nusidėvėjimas. Gumos medžiaga laikui bėgant kietėja ir praranda elastingumą.
• Per didelis įtempimas arba atsipalaidavimas. Netinkamai įtemptas diržas greičiau nusidėvi.
• Aukšta temperatūra. Dėl perkaitusio variklio diržas gali išsitiesti arba susitraukti.
• Mechaniniai pažeidimai. Diržas gali būti pažeistas dėl susidūrimo su kitomis variklio dalimis.
• Alyvos ar aušinimo skysčio patekimas. Šių skysčių nuotėkiai gali susilpninti diržo struktūrą ir sutrumpinti jo tarnavimo laiką.

Kada rekomenduojama keisti variklio diržą?

Nors tikslus intervalas priklauso nuo automobilio gamintojo ir variklio tipo, bendras standartas yra kas 60 000-120 000 km arba kas 4-6 metus. Skirtingai nei stabdžiai ar padangos, paskirstymo diržas „nedemonstruoja“ savo būklės kasdien - jis slepiasi po dangčiais ir paprastai dirba tyliai. Dėl to daugelis vairuotojų jį prisimena tik tada, kai atsiranda gedimas. Vis dėlto gamintojų numatyti keitimo intervalai nėra formalumas: jų nesilaikant galima susidurti su sulinkusiais vožtuvais, pažeistais stūmokliais ar net būtinybe remontuoti visą variklį.

Orientaciniai intervalai pagal gamintojus:

• VW, Audi, Škoda, Seat (VAG grupė): kas 90 000-120 000 km.
• Ford: kas 80 000-160 000 km (pvz., 1.0 EcoBoost - dažniau, nes turi šlapio tipo diržą).
• Volvo: kas 120 000 km arba kas 10 metų.
• Toyota: kai kurie modeliai turi grandinę, bet jei reikalingas pagrindinio diržo keitimas - kas 100 000 km. Dažniausiai Toyota paskirstymo diržo keitimas rekomenduojamas maždaug kas 90 000-150 000 km arba kas 5-7 metus (net jei rida maža). Tiksli riba priklauso nuo konkretaus variklio, eksploatavimo režimo ir to, ar automobilis dažnai patiria didesnes apkrovas. Toyota D-4D varikliui diržą paskirstymo keisti nurodo kas 60 000 mylių (96 000 kilometrų) arba kas 5-6 metus - priklauso nuo to, kas sukaks pirma.
• Peugeot / Citroën: kas 100 000-160 000 km.
• BMW: dauguma naujesnių turi grandinę, bet jei diržas - kas 90 000 km.

Svarbu: jei automobilis ilgai stovėjo nenaudojamas, net ir nepasiekus kilometražo, diržas gali nutrūkti dėl guminės struktūros senėjimo. Tad laikas yra toks pat svarbus kaip ir nuvažiuota rida. Diržo būklei įtakos turi ir važiavimo sąlygos: dažnas važiavimas mieste „start-stop“ režimu, dulkėtos aplinkos, karštis, taip pat priekabų tempimas ar nuolatinis važiavimas su didelėmis apkrovomis. Tokiais atvejais profilaktinis keitimas anksčiau - protinga strategija.

Perkant naudotą Toyota, paskirstymo diržas - viena pirmųjų sričių, kurią verta pasitikrinti. Jei nėra aiškių dokumentų apie neseniai atliktą keitimą, dažnai saugiau laikyti, kad keitimas reikalingas, nes vizualiai įvertinti vidinės diržo būklės paprastai neįmanoma.

Gedimo požymiai

Nors diržas gali nutrūkti staiga, kai kurie signalai kartais pasirodo anksčiau - ypač jei problemos susijusios ne su pačiu diržu, o su įtempikliais ar guoliais. Dėmesį verta atkreipti, jei atsiranda sunkesnis užvedimas, nelygi laisvoji eiga, variklio darbo „trūkčiojimai“, arba iš variklio zonos sklinda netipiškas tiksėjimas ar metalinis ūžesys.

Pagrindiniai požymiai, kad reikalingas pagrindinio diržo keitimas:

• Girdimas cypsėjimas ar švilpimas variklio priekyje.
• Nelygus variklio darbas, sunkiai užsiveda.
• Pastebima įtrūkimų, įdubimų ar blizgesio ant diržo paviršiaus.
• Alyvos nutekėjimas ties diržo sritimi (alyva gadina diržo gumą).
• Nežinote, kada paskutinį kartą buvo keistas diržas - tuomet verčiau pakeisti profilaktiškai.

Kada dar verta pasitikrinti pagrindinį diržą?

• Automobilis nusipirktas naudotas ir nėra aišku, kada diržas buvo keistas.
• Pastebite padidėjusį variklio triukšmą ar nelygų darbą.
• Artėja numatytas keitimo intervalas pagal gamintojo rekomendacijas.

Tokiais atvejais visada geriau profilaktiškai pasitikrinti autoservise - tai pigiau nei rizikuoti brangiu remontu. Reguliarus diržų patikrinimas turėtų padėti sutaupyti daug pinigų ir išvengti galvos skausmo. Galima atsidaryti variklio dangtį ir apžiūrėti diržą savo akimis. Pirštais švelniai paspauskite diržą. Jis turėtų judėti maždaug 1-2,5 cm. Pilnai suprantama, kad vien priėjimas prie diržo reikalauja laiko, žinių bei tinkamos darbo vietos. Jeigu toks darbas nėra realiai įmanomas, užsiregistruokite į servisą, kad specialistai patikrintų diržo įtempimą, pavyzdžiui, kito tepalų, filtrų keitimo metu.

Paskirstymo grandinė

Kai kuriuose varikliuose vietoj diržo naudojama grandinė. Grandinės yra pagamintos iš metalo ir paprastai gali tarnauti ilgiau. Pasitaiko situacijų, kada grandinė atlaiko visą automobilio eksploatavimo laiką, tačiau jas vis tiek reikia tikrinti dėl nusidėvėjimo ir tepimo problemų.

Ar pagrindinio diržo keitimas sudėtingas procesas?

Pirmiausia reikia paruošti automobilį, kad pagrindinio diržo keitimas būtų atliktas itin tikslingai. Tai apima įrankių paruošimą ir darbo vietos pasiruošimą. Dažnai reikia nuimti kelias dalis, kad būtų geriau pasiektas laiko diržas (ratlankio apdangalą, variklio apsaugą ir kt.).

Prieš nuimant senąjį diržą, būtina pažymėti jo ir variklio dalių padėtį, kad naujas diržas būtų teisingai sumontuotas. Pagrindinio diržo keitimas reikalauja patikrinti ir, jei reikia, pakeisti diržo įtempiklius, ritinėlius ir vandens siurblį, kadangi šios dalys dažnai keičiamos kartu su laiko diržu. Montuojant naują diržą, svarbu, kad visos žymės sutaptų su variklio žymėmis, kad užtikrinti teisingą variklio veikimą.

Prieš pilnai surenkant visas reikalingas detales atgal, meistrai suka variklį rankiniu būdu keletą ciklų, kad įsitikinti, jog viskas veikia teisingai. Kai patikrinimas baigtas ir viskas veikia kaip priklauso, galima surinkti nuimtas dalis atgal. Nors dažnai kalbama, kad pagrindinio diržo keitimas yra nesudėtinga procedūra, bet verta paminėti, kad kokybiškas šio darbo atlikimas reikalauja ypatingo dėmesio ir kruopštumo.

Teoriškai tai įmanoma, tačiau praktiškai paskirstymo diržo keitimas nėra „garažinis“ darbas daugumai vairuotojų. Reikia tiksliai sulygiuoti žymes, teisingai įtempti diržą ir neretai išardyti nemažai agregatų. Net mažas netikslumas gali baigtis rimtu variklio gedimu. Be to, dažnai prireikia specialių fiksavimo įrankių, o kartu logiška atlikti ir susijusių komponentų keitimą. Dėl to saugiausias sprendimas - patikėti šiuos darbus kvalifikuotam servisui, kuris turi patirties su konkrečiu Toyota varikliu.

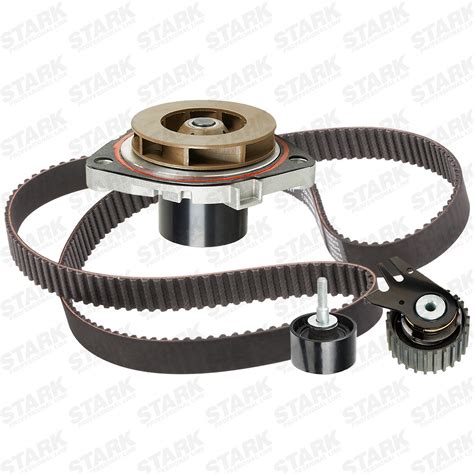

Meistro patarimas: keisti visą komplektą

Visada rekomenduojama keisti ir vandens pompą kartu su diržu. Kodėl? Nes jei po mėnesio pradės leisti senoji pompa, teks vėl mokėti už tą patį darbą (visą diržo nuėmimą ir uždėjimą). Pakeitus viską iškart, sutaupote pinigų ir laiko ateityje. Profesionalai pataria, kai keičiate paskirstymo diržą arba grandinę, vienu metu pakeisti diržų/grandinių įtempėjus ir aušinimo skysčio - vandens siurblį. Šie komponentai dažnai dėvisi panašiu greičiu. Jei abejojate, kreipkitės į patikimą servisą.

Kokybiškas paskirstymo sistemos aptarnavimas paprastai nėra vien tik diržo uždėjimas. Kad sistema tarnautų ilgai, dažniausiai vertinami ir atnaujinami keli susiję mazgai:

• Diržo keitimas ir tikslus fazių sureguliavimas pagal žymes (net vieno dantuko paklaida gali paveikti variklio darbą).
• Įtempiklio ir vedančiųjų skriemulių patikra, neretai - keitimas (jie lemia diržo įtempimą, tylų darbą ir ilgaamžiškumą).
• Vandens pompos vertinimas ir dažnas keitimas kartu (daugelyje konstrukcijų jos tarnavimo laikas būna panašus, o darbas prie jos atliekamas toje pačioje zonoje).
• Alkūninio ir skirstomojo velenų riebokšlių patikra dėl pratekėjimų (variklio alyva gali smarkiai paspartinti diržo degradaciją).

Paskirstymo diržas D-4D variklyje suka tepalo pompą, kuro siurblį, vandens pompą ir kartu remiasi ant vieno atraminio guolio pažymėto schemoje IDLER ir ant atraminio guolio kurį įtempinėja hidraulinis įtempėjas, schemoje jis pažymėtas kaip AUT TENS. Visuomet visi stengiasi klausti ar verta keisti įtempimo guolį, ar verta keisti hidraulinį, gal tiks senas, gal tiks sena pompa. Toks klausimas iš esmės nėra geras ir netikslingas, nes niekas negalės užtikrinti, kad hidraulinis įtempėjas, kaip ir atraminis ar įtempimo guolis, kuris šiuo metu atrodo gal ir neblogas, laikys dar 30 000 ar 60 000 kilometrų. To negali užtikrinti niekas, nes nei vienas servisas ar meistras nenorės to nemalonaus konflikto, kai subyrėjus guoliui paskirstymo diržas užstrigs, sulankstys vožtuvus ir padarys didelę ir brangią, laiko pareikalaujančią žalą varikliui, todėl labai griežtas patarimas būtų visą komplektą keisti ir apie tai net nesvarstyti.

Jei jau norite tikrinti, turite nuimti diržą, atlaisvinti guolius ir tuomet bandyti vertinti jų būklę, bet tą darykite suprasdami, jog rizikos dalis vis tiek lieka ir niekaip neįvertinsite, kiek diržas ir guoliai jau pravažiavę ir kiek jiems liko. Žinoma, jei vandens pompa leidžia aušinimo skystį, tai jau savaime suprantama, kad ji yra bloga ir ją reikia keisti, nes jos viduje esantis riebokšlis jau atitarnavo. Tiesa, pastaba: naujos pompos negalima labai sukinėti nei į vieną pusę, kol ji yra sausa - taip galite pažeisti naujos vandens pompos riebokšlį, todėl surinkę ir sudėję vandens pompą, dar net prieš pasitikrindami, ar diržas uždėtas gerai ir ar visos žymės yra vietose - supilkite aušinimo skystį, taip matysite ar niekas niekur neleidžia bei bent dalinai sutepsite pompos vidų ir riebokšlį, kai suksite variklį norėdami patikrinti ar viską sudėjote gerai.

Paskirstymo diržo įtempimo ir atraminiai guoliai taip pat, kaip ir vandens pompa, tikrinami nuėmus diržą ir atlaisvinus juos, žiūrime ar jie nekliba iš korpuso, ar tolygiai sukasi, ar kratant nebarška šratukai guolio viduje. Hidraulinio įtempėjo tikrinimas šiek tiek kėblesnis, jų yra skirtingų tipų, o juos patikrinti kartais reikia sudėtingų prietaisų, tad labai į tai stipriai nesiplėsime, bet daugelio automobilių repair manualuose tikrai ši informacija yra, net ir Autodatoje ją galima rasti. Toyotos D-4D variklyje esanti vandens pompa yra tikrai labai masyvi, ji dviem varžtais sukasi prie kuro siurblio ir tikrai yra gan masyvi, prie jos korpuso laikosi vienas iš guolių, tad jos korpusas ganėtinai didelis. Tiek Toyota D-4D variklyje, tiek kituose varikliuose, vandens pompą labai stipriai patariame keisti. Labai pravartu keičiant paskirstymo diržiuką ir vandens pompą bei visus guoliukus pasižiūrėti ir įvertinti išorinių dirželių būklę bei įtempėjus. Jei jie blogi ar reikalauja keitimo, geriausiai tuo pačiu keitimu juos pakeisti naujais. Įtempėjų guoliukus taip pat vertinti, kaip kad aprašiau paskirstymo diržų guolių tikrinimo būdus ir galimybes. Tiesa, norime pabrėžti, kad Toyotos guoliuką, kuris įtempinėja išorinį diržiuką, galima išpresuoti ir pakeisti tik patį guoliuką vietoje to, kad keisti visą brangų įtempėją.

Keitimo eiga:

1. Pradedama nuo variklio apsaugos viršutinės, ją nuimama tam, kad prieiti prie dirželių ir kitų varžtų. Taip pat tuo pačiu metu apačioje atsukamas radiatoriaus nuleidimo varžtas ir pradedama nuleidinėti seną aušinimo skystį.
2. Sekančiu etapu, kai yra nusiardyti visi dirželiai, nuimamas apatinis škivukas ir pradedama ardyti paskirstymo diržo apsaugas, tiek viršutinę, tiek apatinę.
3. Kai jau yra nuimti visi paskirstymo diržo įtempimo guoliai ir hidraulinis įtempėjas, galima nuimti ir vandens pompą.
4. Nuėmus vandens pompą, nuvaloma viskas nuo aušinimo skysčio likučių, tuomet gražiai nuvalomas kantas, kur dedasi vandens pompos tarpinė, kad naujoji gerai priglustų ir neleistų aušinimo skysčio.
5. Surinkimo etapas pradedamas nuo vandens pompos uždėjimo, ją uždėjus supilamas naujas aušinimo skystis, kad pompa susiteptų ir tuo pačiu patikrinama, ar niekas niekur neleidžia ir gražiai priglunda.
6. Uždėjus naują vandens pompą ir supylus aušinimo skystį, galima toliau sudėti atraminius ir įtempimo guolius, taip pat hidraulinį įtempėją ir paskirstymo diržą. Žinoma, turi sutapti visos žymės tiek viršutinio, tiek apatinio veleno škivukų, taip pat ir kuro siurblio.
7. Sekančiu etapu, kai yra visi guoliai ir vandens pompa jau vietoje, dedamas paskirstymo diržas. Šiame etape reikia 100% būti tikram, kad visos variklio žymės yra savo vietose ir sutampa su specialiomis žymėmis ant škivukų, kuro siurblio, viršaus ir apačios.
8. Uždėjus diržą, apsukamas variklis keletą kartų ir dar kartą sutikrinama, ar visos žymės yra savo vietose ir tikrai gerai uždėtas paskirstymo diržas. Jei viskas atitinka, ištraukiamas hidraulinio įtempėjo šplintas, fiksatorius, o tuomet dar kartą prasukamas variklis ir įsitikinama, kad žymės yra vietose.
9. Atlikus visus keitimo darbus, variklis pakaitinamas iki kol įsijungia ventiliatorius, paliekama atvėsti ir patikrinamas aušinimo skystis, išorinių dirželių įtempimas, jei reikia, skysčio dapilama.

Kiek kainuoja variklio diržo keitimas?

Atsižvelgiant į, palyginti nedidelę diržo keitimo kainą, palyginti su kapitaliniu variklio remontu, tai protinga investicija kiekvienam automobilio šeimininkui.

Kas lemia kainą?

• Automobilio markė ir modelis. Prabangūs automobiliai ar sudėtingi varikliai dažniau reikalauja daugiau darbo, brangesnių dalių - todėl kaina būna didesnė.
• Dalių komplektas, kuriame keičiama. Ne tik diržas, bet dažnai kartu keičiami įtempimo ritinėliai, vandens pompa, įvairūs guoliai, skriemuliai. Šie papildomi elementai padidina darbo apimtį ir medžiagų sąnaudas. Detalių kokybė ir gamintojo reikalavimai (originalios dalys vs. pakaitalai).
• Darbo sudėtingumas. Priklauso nuo variklio struktūros - kiek lengvai mechanikas prieina prie diržo, ar reikia nuimti daug kitų komponentų. Ar reikia atlikti papildomą diagnostiką, patikrinti kitus komponentus (pvz., aušinimo sistemos elementus, įtempimo sistemą).
• Papildomi darbai. Jei automobilis tuo metu turi kitų gedimų ar nusidėvėjusių komponentų, diržo keitimo metu gali būti aptikta būtinybė atlikti papildomus darbus (kas padidina kainą).

Lietuvoje paskirstymo diržo keitimo kaina dažniausiai priklauso nuo Toyota modelio, variklio tipo ir to, ar keičiamas pilnas komplektas su įtempikliais, skriemuliais bei vandens pompa. Mažesnių variklių aptarnavimas paprastai kainuoja mažiau, o didesnės galios ar sudėtingesnės konstrukcijos varikliai - brangiau dėl darbo apimties. Praktikoje didžiausią vertę sudaro ne tik pati detalė, bet ir tikslus sureguliavimas bei kompleksiškai patikrinti gretutiniai mazgai. Tai viena tų profilaktinių investicijų, kuri dažnai apsaugo nuo keliskart didesnių remonto sąnaudų ateityje.

Preliminarios pagrindinio diržo keitimo ir susijusių darbų kainos:

Visos nurodytos kainos yra preliminarios ir gali kisti. Tikslią kainą meistrai pateikia tik po išsamios diagnostikos ir būklės įvertinimo.
