Toyota Corolla Verso: Išsami Generatoriaus Diržo Keitimo Instrukcija

Šiame straipsnyje pateiksime išsamią instrukciją, kaip pakeisti generatoriaus diržą Toyota Corolla Verso automobilyje. Generatoriaus diržas yra svarbi automobilio dalis, atsakinga už generatoriaus, vairo stiprintuvo siurblio ir kartais oro kondicionieriaus kompresoriaus sukimąsi. Laiku pakeistas diržas užtikrina sklandų šių sistemų veikimą ir apsaugo nuo gedimų.

Kada Reikia Keisti Generatoriaus Diržą?

Yra keletas požymių, rodančių, kad generatoriaus diržas gali būti susidėvėjęs ir reikalauti pakeitimo:

• Čirpimas ar cypimas: Tai dažniausiai girdimas garsas, kylantis iš diržo srities, ypač užvedant automobilį ar esant šaltam orui. Garsas sustiprėja įjungus elektros prietaisus (šildymą, langų šildymą ir t.t.).
• Vizualūs diržo pažeidimai: Apžiūrėkite diržą atidžiai. Jei matote įtrūkimų, atsilupimų, susidėvėjimo požymių ar trūksta dalių, diržą reikia nedelsiant pakeisti.
• Generatoriaus lemputė prietaisų skydelyje: Jei užsidega generatoriaus įspėjamoji lemputė, tai gali reikšti problemą su generatoriumi arba jo diržu.
• Sunku pasukti vairą: Jei vairo stiprintuvas veikia sunkiai, tai gali būti dėl susidėvėjusio diržo, kuris nepakankamai suka vairo stiprintuvo siurblį.
• Akumuliatoriaus išsikrovimas: Jei generatorius neveikia tinkamai dėl susidėvėjusio diržo, akumuliatorius gali išsikrauti, nes nebus tinkamai įkraunamas.

Rekomenduojama generatoriaus diržą keisti kas 60 000 - 100 000 kilometrų arba kas 4-5 metus, priklausomai nuo gamintojo rekomendacijų ir vairavimo sąlygų. Visada vadovaukitės savo automobilio techninės priežiūros knygele.

Reikalingi Įrankiai ir Medžiagos

Prieš pradedant generatoriaus diržo keitimą, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas:

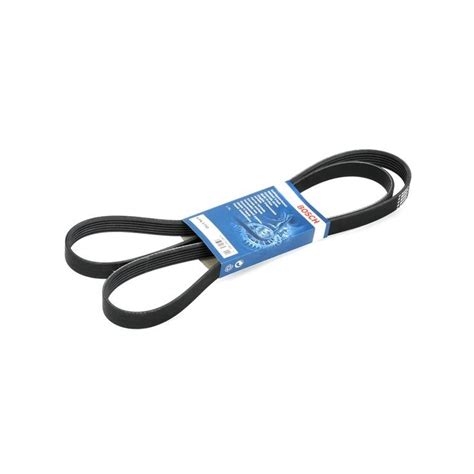

• Naujas generatoriaus diržas (patikrinkite tinkamą modelį pagal savo automobilio VIN kodą)
• Raktų rinkinys (įvairių dydžių)
• Galvučių rinkinys
• Diržo įtempėjo raktas arba specialus įrankis
• Atsuktuvai (plokščias ir kryžminis)
• Žibintuvėlis
• Pirštinės
• Apsauginiai akiniai
• Skudurėlis
• (Nebūtina) Diržo schema (jei nesate tikri dėl diržo kelio)

Svarbu: Prieš pradėdami bet kokius remonto darbus, įsitikinkite, kad automobilis yra ant lygaus paviršiaus, įjungtas rankinis stabdis, o variklis yra atvėsęs. Atskirkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.

Generatoriaus Diržo Keitimo Eiga

1. Atsijunkite akumuliatorių:

   Atsukite ir nuimkite neigiamą (-) akumuliatoriaus gnybtą. Tai padės išvengti elektros smūgio ir trumpojo jungimo rizikos.

2. Atsukite apsaugas (jei yra):

   Kai kuriuose modeliuose generatoriaus diržas yra uždengtas apsaugomis. Atsukite varžtus ar spaustukus, laikančius apsaugas, ir nuimkite jas.

3. Nustatykite diržo įtempėją:

   Raskite generatoriaus diržo įtempėją. Tai skriemulys su spyruokliniu mechanizmu, kuris palaiko diržo įtempimą.

4. Atsukite diržo įtempėją:

   Naudodami diržo įtempėjo raktą arba atitinkamą galvutę, pasukite įtempėją prieš laikrodžio rodyklę (arba pagal instrukciją, nurodytą ant įtempėjo), kad atlaisvintumėte diržo įtempimą. Tai leis jums lengvai nuimti diržą nuo skriemulių.

5. Nuimkite seną diržą:

   Kai diržas atlaisvintas, atsargiai nuimkite jį nuo visų skriemulių (generatoriaus, vairo stiprintuvo, alkūninio veleno ir kt.). Atkreipkite dėmesį į diržo kelio schemą, jei nesate tikri, kaip jis buvo apvyniotas aplink skriemulius. Jei turite galimybę, nufotografuokite diržo išdėstymą prieš nuimdami.

6. Patikrinkite skriemulius:

   Apžiūrėkite visus skriemulius, ar nėra pažeidimų, susidėvėjimo ar korozijos. Jei pastebėjote kokių nors problemų, skriemulius reikėtų pakeisti. Taip pat įsitikinkite, kad skriemuliai lengvai sukasi.



7. Uždėkite naują diržą:

   Vadovaudamiesi anksčiau užrašyta ar nufotografuota schema, uždėkite naują diržą ant visų skriemulių. Įsitikinkite, kad diržas tinkamai įsėdo į skriemulių griovelius.

8. Įtempkite diržą:

   Naudodami diržo įtempėjo raktą, vėl pasukite įtempėją, kad įtemptumėte diržą. Įsitikinkite, kad diržas yra tinkamai įtemptas. Per didelis įtempimas gali pažeisti diržą ir skriemulius, o per mažas įtempimas sukels diržo slydimą.

9. Patikrinkite diržo išdėstymą:

   Dar kartą patikrinkite, ar diržas tinkamai apvyniotas aplink visus skriemulius ir ar jis yra tinkamai įtemptas.

10. Uždėkite apsaugas (jei yra):

    Jei anksčiau nuėmėte apsaugas, uždėkite jas atgal ir pritvirtinkite varžtais ar spaustukais.

11. Prijunkite akumuliatorių:

    Prijunkite neigiamą (-) akumuliatoriaus gnybtą.

12. Paleiskite variklį ir patikrinkite:

    Paleiskite variklį ir patikrinkite, ar diržas veikia sklandžiai ir ar nėra pašalinių garsų. Stebėkite generatoriaus įspėjamąją lemputę prietaisų skydelyje.

Papildomi Patarimai

• Jei abejojate, kreipkitės į profesionalų mechaniką.
• Naudokite tik aukštos kokybės generatoriaus diržus, atitinkančius jūsų automobilio specifikacijas.
• Reguliariai tikrinkite generatoriaus diržą, ar nėra susidėvėjimo požymių.
• Jei keičiate generatoriaus diržą, apsvarstykite galimybę pakeisti ir kitus diržus (vairo stiprintuvo, oro kondicionieriaus), jei jie taip pat yra susidėvėję.

Generatoriaus Kaina

Kaip minėta ankstesnėje informacijoje, generatoriaus kaina Toyota Corolla Verso AR10 1.6 (ZNR10_) benzinas gali svyruoti nuo 97.83 iki 171.28 EUR. Ši kaina gali skirtis priklausomai nuo gamintojo, pardavėjo ir regiono. Rekomenduojama palyginti kainas skirtingose parduotuvėse prieš perkant generatorių.

Naudotos Detalės

Jei naujas generatoriaus diržo įtempėjas yra per brangus, galite apsvarstyti galimybę įsigyti naudotą detalę. RRR.LT svetainėje galite rasti naudotų generatoriaus diržo įtempėjų Toyota Corolla Verso automobiliams. Prieš perkant naudotą detalę, įsitikinkite, kad ji yra geros būklės ir tinkama jūsų automobilio modeliui.

Paskirstymo Diržo Priežiūra Toyota D-4D Varikliuose

Kaip ir kiekvienas variklis, tiek ir Toyota D-4D variklis turi savų niuansų ir priežiūros reikalavimų. Iš esmės du pagrindiniai šio variklio ir automobilių su šiais varikliais, liaudyje turbūt populiariausi yra Toyota Avensis ir Toyota Corolla, trūkumai yra tie, kad eksploatacija jų nėra pigi, nors ir daroma ji iš esmės tik vieną kartą - tai pagrindinio diržo, visų atraminių ir įtempimo guolių kartu su hidrauliniu įtempėju bei vandens pompos keitimu, na ir taip pat dažnai pasitaikanti ir plačiai diskutuotina plaukiojančio smagračio problema. Abu šiuos planinius remontus mes galime pasiūlyti savo servise, tiek dalių prasme už geras kainas, tiek paties remonto, kadangi šioje srityje jau turime sukaupę šiek tiek patirties.

Jei kyla bent kokia nors abejonė ar įtarimas, kad diržas nekeistas, ar tiesiog naudojatės automobiliu jau keliasdešimt tūkstančių ir nežinote, prieš tai jis buvo keistas ar ne - nerizikuokite ir pasikeiskite visus guolius bei paskirstymo diržą. Turėkite omenyje, kad nusipirkę automobilį ir pasikeitę paskirstymo diržą, vandens pompą ir visus guolius, ramiai važiuosite apie 100 000 km, priklausomai nuo eksploatavimo sąlygų. Toyota šiam varikliui diržą paskirstymo keisti nurodo kas 60 000 mylių, 96 000 kilometrų arba kas 5-6 metus - priklauso nuo to, kas sukaks pirmiau.

Reikėtų taip pat paminėti, kad nutrūkus paskirstymo diržui dėl jo senatvės ir susidėvėjimo, dėl strigusio paskirstymo diržo įtempimo guolio ar per laisvo diržo dėl jau atitarnavusio hidraulinio įtempėjo - yra didelė tikimybė, kad varikliui bus padaryta didelė žala ir remontas kainuos turbūt penkis kartus daugiau nei kainuotų jį pasikeisti artimiausiu metu. Žinoma, realybėje dažniausiai būna taip, kad diržas trūksta tuomet, kai to mažiausiai reikia, kai esate toli ar užsienyje, o tai tik dar padidina problemas ir kaštus remontui, tad geriau nerizikuokite, pasikeiskite ir ramiai eksploatuosite automobilį.

Nutrūkus diržui dažniausiai pasitaikanti problema yra vožtuvų sulankstymas, tai nutinka todėl, kad vožtuvai (kai kurie) lieka išsikišę, o stumokliai pakyla į viršų. Kadangi diržas, kuris sujungia variklio apačią ir viršų, būna nutrūkęs, jis nesukelia vožtuvų tada, kada reikia, ir pastarieji būna sulankstomi, kartais ir sulaužoma konstrukcija taip, kad reikia keisti variklio viršų - galvą.

Taigi - paskirstymo diržų gamintojų yra nemažai, bet patartume rinktis Mitsuboshi, Dayco ar Gates paskirstymo diržus. Paskirstymo diržas D-4D variklyje suka tepalo pompą, kuro siurblį, vandens pompą ir kartu remiasi ant vieno atraminio guolio (pažymėto schemoje IDLER) ir ant atraminio guolio, kurį įtempinėja hidraulinis įtempėjas (schemoje jis pažymėtas kaip AUT TENS).

Nuotraukoje aukščiau matome seną paskirstymo diržą, hidraulinį įtempėją ir atraminius guolius. Visuomet visi stengiasi klausti, ar verta keisti įtempimo guolį, ar verta keisti hidraulinį, gal tiks senas, gal tiks sena pompa. Mūsų nuomone, toks klausimas iš esmės nėra geras ir netikslingas, nes niekas, tame tarpe ir Servisas 007, negalės užtikrinti, kad hidraulinis įtempėjas, kaip ir atraminis ar įtempimo guolis, kuris šiuo metu atrodo gal ir neblogas, laikys dar 30 000 ar 60 000 kilometrų. To negali užtikrinti niekas, kaip manau, nei vienas servisas ar meistras, nenorės to nemalonaus konflikto, kai subyrėjus guoliui paskirstymo diržas užstrigs, sulankstys vožtuvus ir padarys didelę ir brangią, laiko pareikalaujančią žalą varikliui, todėl mūsų labai griežtas patarimas būtų visą komplektą keisti ir apie tai net nesvarstyti.

Tik prieš tai darydamas pabrėžiu, kad šie patarimai tikrai negarantuos tam tikro šių detalių tarnavimo laiko ir mes neprisiimsime jokios atsakomybės dėl padarytos žalos, jei pasinaudoję mūsų patarimais Jūs paliksite seną diržą, guolį ar vandens pompą. Jei jau norite tikrinti, turite nuimti diržą, atlaisvinti guolius ir tuomet bandyti vertinti jų būklę, bet tą darykite pasinaudodami mūsų patarimais, bet supraskite, jog rizikos dalis vis tiek lieka ir niekaip neįvertinsite, kiek diržas ir guoliai jau pravažiavę ir kiek jiems liko. Žinoma, jei vandens pompa leidžia aušinimo skystį, tai jau savaime suprantama, kad ji yra bloga ir ją reikia keisti, nes jos viduje esantis riebokšlis jau atitarnavo.

Tiesa, Pastaba: naujos pompos negalima labai sukinėti nei į vieną pusę tol, kol ji yra sausa - taip galite pažeisti naujos vandens pompos riebokšlį, todėl surinkę ir sudėję vandens pompą, dar net prieš pasitikrindami ar diržas uždėtas gerai ir ar visos žymės yra vietose - supilkite aušinimo skystį, taip matysite, ar niekas niekur neleidžia, bei bent dalinai sutepsite pompos vidų ir riebokšlį, kai suksite variklį norėdami patikrinti, ar viską sudėjote gerai.

Paskirstymo diržo įtempimo ir atraminiai guoliai taip pat, kaip ir vandens pompa, tikrinami nuėmus diržą ir atlaisvinus juos. Žiūrime, ar jie nekliba iš korpuso, ar tolygiai sukasi, ar kratant nebarška šratukai guolio viduje. Hidraulinio įtempėjo tikrinimas šiek tiek kėblesnis, jų yra skirtingų tipų, o juos patikrinti kartais reikia sudėtingų prietaisų, tad labai į tai stipriai nesiplėsime, bet daugelio automobilių repair manualuose tikrai ši informacija yra, net ir Autodatoje ją galima rasti.

Toyotos D-4D variklyje esanti vandens pompa yra tikrai labai masyvi, ji dviem varžtais sukasi prie kuro siurblio ir tikrai yra gan masyvi. Prie jos korpuso laikosi vienas iš guolių, tad jos korpusas ganėtinai didelis. Tiek Toyota D-4D variklyje, tiek kituose varikliuose, vandens pompą labai stipriai patariame keisti. Šiame video vandens pompą pakeitėme pačiu laiku, ją nuėmus guolis ranka vos prasukamas, jo viduriai subyrėję, o aušinimo skystis tiesiog upeliu tekėjo per guolio įvores, todėl savininkui dar labai pasisekė, kad pompa nenutraukė paskirstymo diržo ir nesugadino variklio.

Labai pravartu, keičiant paskirstymo diržiuką ir vandens pompą bei visus guoliukus, pasižiūrėti ir įvertinti išorinių dirželių būklę bei įtempėjus. Jei jie blogi ar reikalauja keitimo, geriausiai tuo pačiu keitimu juos pakeisti naujais. Įtempėjų guoliukus taip pat vertinti, kaip kad aprašiau paskirstymo diržų guolių tikrinimo būdus ir galimybes. Tiesa, norime pabrėžti, kad Toyotos guoliuką, kuris įtempinėja išorinį diržiuką, galima išpresuoti ir pakeisti tik patį guoliuką vietoje to, kad keisti visą brangų įtempėją.

Pradedame nuo variklio apsaugos viršutinės, ją nuimame tam, kad prieitume prie dirželių ir kitų varžtų. Taip pat tuo pačiu metu apačioje, atsukame radiatoriaus nuleidimo varžtą ir pradedame nuleidinėti seną aušinimo skystį. Sekančiu etapu, kai turime nusiardę visus dirželius, nuimame apatinį škivuką ir pradedame ardyti paskirstymo diržo apsaugas, tiek viršutinę, tiek apatinę. Kai jau turime nuėmę visus paskirstymo diržo įtempimo guolius ir hidraulinį įtempėją, galime nuimti ir vandens pompą. Nuėmę vandens pompą, nuvalome viską nuo aušinimo skysčio likučių, tuomet gražiai nuvalome kantą, kur dedasi vandens pompos tarpinė, kad naujoji gerai priglustų ir neleistų aušinimo skysčio.

Surinkimo etapą pradedame nuo vandens pompos uždėjimo, ją uždėję supilsime naują aušinimo skystį, kad pompa susiteptų ir tuo pačiu patikrinsime, ar niekas niekur neleidžia ir gražiai priglunda. Uždėjus naują vandens pompą ir supylus aušinimo skystį, galime toliau sudėti atraminius ir įtempimo guolius, taip pat hidraulinį įtempėją ir paskirstymo diržą. Žinoma, turi sutapti visos žymės, tiek viršutinio, tiek apatinio veleno škivukų, taip pat ir kuro siurblio.

Sekančiu etapu, kai turime visus guolius ir vandens pompą jau vietoje, dėsime paskirstymo diržą. Šiame etape reikia 100% būti tikram, kad visos variklio žymės yra savo vietose ir sutampa su specialiomis žymėm ant škivukų, kuro siurblio, viršaus ir apačios. Uždėję diržą apsukame variklį keletą kartų ir dar kartą sutikriname, ar visos žymės yra vietose ir tikrai gerai uždėjome gerai paskirstymo diržą. Jei viskas atitinka, ištraukiame hidraulinio įtempėjo šplintą, fiksatorių, o tuomet dar kartą prasukame variklį ir įsitikiname, kad žymės yra vietose.

Atlikus visus keitimo darbus, variklį pakaitiname iki kol įsijungia ventiliatorius, paliekame atvėsti ir patikriname aušinimo skystį, išorinių dirželių įtempimą, jei reikia, skysčio dapilame. Paleidžiame dar vieną klientą iš serviso 007, kuris bus ramus dėl savo variklio bent jau artimiausius 60 000 mylių arba šešis metus.
