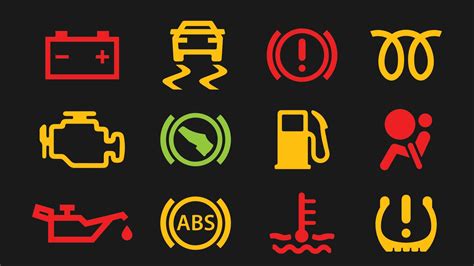

Įspėjamosios prietaisų skydelio lemputės ir signalai, esantys ekrane bei šoniniame veidrodėlyje, informuoja vairuotoją apie įvairių automobilio sistemų būklę ir galimus gedimus. Automobilio skydelio ženklai, dar vadinami įspėjamosiomis prietaisų skydelio lemputėmis, yra signalai, esantys automobilio skydelio ekrane. Šios lemputės informuoja vairuotoją apie įvairių automobilio sistemų būklę ir gedimus. Žinoti šių ženklų reikšmes yra svarbu, nes greitai pastebėjus ir išsprendus problemą išvengiama nereikalingo nerimo ir papildomų išlaidų.
Prietaisų skydelio lempučių spalvų reikšmės
Pagrindinės automobilio simbolių spalvos yra žalia, geltona, raudona, pagal kurias lengviausia suprasti prietaisų skydelio reikšmes. Tačiau taip pat galite pastebėti ir mėlynų ar baltų signalų.
- Žalios ir mėlynos: Šios spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgas šviesas, kruizo kontrolę ir pan.
- Geltonos: Šios spalvos lemputės tik įspėja apie problemas, pavyzdžiui, sumažėjusį skysčio lygį, neveikiančią sistemą ir pan.
- Raudonos: Šios spalvos lemputės praneša apie pavojų, kuris reikalauja nedelsiant sustoti arba važiuoti į artimiausią autoservisą.
Moderniuose automobiliuose apie gedimus gali pranešti ir ekranuose pasirodę pranešimai, garsiniai signalai. Kelių eismo taisyklių (KET) bilietuose dažnai pateikiami klausimai, susiję su šiais ženklais. Tai padeda patikrinti vairuotojo gebėjimą atpažinti ir tinkamai reaguoti į situacijas.
Tolimųjų ir artimųjų šviesų lempučių skirtumai
Nors abi lemputės atlieka kelio apšvietimo funkciją, jų veikimas ir konstrukcija skiriasi.
1. Funkciniai skirtumai ir spindulių charakteristikos
Tolimųjų šviesų lemputė:
Pagrindinė tolimųjų šviesų lempučių funkcija - užtikrinti tolimą apšvietimą, kad vairuotojai aiškiai matytų kelią priekyje esant prastam matomumui arba naktį. Todėl tolimųjų šviesų lemputės paprastai turi didesnę galią (pvz., 55 W ar didesnę), kad būtų sukurta stipresnė šviesa. Kalbant apie šviesos konstrukciją, tolimųjų šviesų lemputės šviesos pasiskirstymas yra gana koncentruotas, todėl susidaro aiški vieta, kuri gali apšviesti kelią priekyje, tačiau šviesos sklaidos diapazonas yra palyginti mažas, kad aplinkiniai vairuotojai nebūtų akinami.
Artimųjų šviesų lemputė:
Artimųjų šviesų lemputės daugiau dėmesio skiria apšvietimo patogumui ir saugumui, ypač pravažiuojant naktį. Jos galia paprastai yra mažesnė nei tolimųjų šviesų lempučių (pvz., 50 W ar mažesnė), kad būtų sumažintas akinimo poveikis priešingoje pusėje esančiam vairuotojui. Artimųjų šviesų lemputės pluošto konstrukcija yra platesnė, tolygiau paskirstoma šviesa, todėl susidaro platesnis apšvietimo plotas. Tačiau šviesos intensyvumas nėra per daug koncentruotas, todėl apšviesdamas kelią priekyje nesukels diskomforto artėjančioms transporto priemonėms.
2. Išvaizda ir identifikavimas
Išvaizdos skirtumai:
Nors tolimųjų ir artimųjų šviesų lemputės gali atrodyti labai panašiai, ypač tos, kurios naudoja standartinius modelius, atidžiau apžiūrėjus vis tiek galima pastebėti tam tikrų skirtumų. Pavyzdžiui, kai kuriuose automobilių modeliuose gali būti sumontuotos artimųjų šviesų lemputės arba specialūs optiniai lęšiai, kad būtų galima toliau valdyti šviesos sklaidos kryptį ir diapazoną. Be to, kai kuriuose aukščiausios klasės modeliuose kaip artimųjų šviesų priekiniai žibintai gali būti naudojamos pažangesnės HID (didelio intensyvumo išlydžio) arba LED lemputės, kurių išvaizda labai skiriasi nuo tradicinių halogeninių lempučių.
Identifikacija ir modelis:
Kiekviena lemputė pažymėta jos modeliu ir specifikacijomis, kurios yra svarbūs kriterijai skiriant tolimųjų ir artimųjų šviesų lemputes. Pavyzdžiui, H1, H3, H7 ir kt. yra įprasti halogeninių lempučių modeliai, kai kurie iš jų gali būti suprojektuoti kaip tolimųjų šviesų lemputės, o kiti yra specialiai sukurti artimųjų šviesų lemputėms. LED lemputės ir HID lemputės taip pat turi panašius ženklus, tačiau dažniausiai juose yra daugiau techninės informacijos, tokios kaip galia, spalvos temperatūra, spindulio režimas ir kt. Todėl keičiant lemputes svarbu atidžiai patikrinti transporto priemonės vadovo ar lemputės pakuotės žymėjimus, kad būtų pasirinktas tinkamas modelis.
3. Montavimo padėtis ir grandinės jungtis
Montavimo vieta:
Tolimųjų ir artimųjų šviesų lemputės paprastai įrengiamos skirtingose padėtyse transporto priemonės priekyje. Tolimųjų šviesų žibintai paprastai yra aukštesnėje priekinių žibintų grupės vietoje, kad šviesa būtų nukreipta į tolimesnę kelio dangą. Artimoji šviesa yra žemesnėje padėtyje, kad šviesa nepatektų tiesiai į priešingoje pusėje esančio vairuotojo akis. Šis dizaino principas padeda sumažinti akinimo problemą naktinio eismo susitikimų metu.
Grandinės jungtis:
Kalbant apie grandinės prijungimą, tolimosios ir artimosios šviesos yra valdomos skirtingomis grandinėmis, tai reiškia, kad jas galima įjungti ir išjungti nepriklausomai. Kai kuriuose automobilių modeliuose tolimosios ir artimosios šviesos gali dalytis viena lempute (dviejų kaitinimo siūlų lemputė), tačiau šiuo atveju lemputės viduje yra du skirtingi kaitinimo siūlai, atsakingi už atitinkamai tolimųjų ir artimųjų šviesų apšvietimą. Ši konstrukcija supaprastina priekinių žibintų mazgo struktūrą, tačiau reikalauja, kad lemputės būtų didesnio gamybos tikslumo ir patikimumo.
4. Tikrasis bandymas ir stebėjimas
Naktinis bandymas:
Pats intuityviausias būdas yra atlikti naktinius testus. Pastatykite automobilį tamsioje vietoje, atskirai įjunkite tolimąsias ir artimąsias šviesas, stebėkite šviesos pasiskirstymą ir intensyvumą. Tolimųjų šviesų priekiniai žibintai turėtų apšviesti tolimą kelią, sudarydami aiškią šviesos dėmę; priekiniai artimųjų šviesų žibintai turi užtikrinti platų ir vienodą apšvietimo plotą, kad nebūtų akinami aplinkiniai vairuotojai.
Spindulio režimo patikrinimas:
Transporto priemonėse, kuriose įrengtos adaptyviosios tolimųjų ir artimųjų šviesų sistemos (pvz., AFS) arba išmaniosios tolimųjų ir artimųjų šviesų perjungimo funkcijos, taip pat būtina patikrinti, ar šviesos režimas atitinka transporto priemonės gamintojo specifikacijas.
Išsamus geriausių BMW E46 apšvietimo vadovas | Priekiniai žibintai, aureolės ir kita su HR Tested 💡

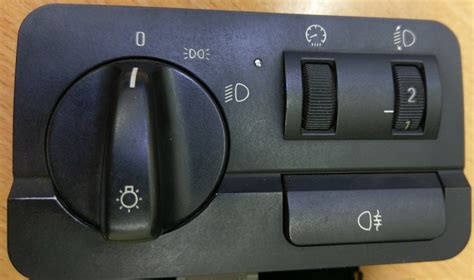

Specifinės BMW E46 apšvietimo problemos ir diagnostika
Remonto metu pastebėtos problemos su BMW 3 E46 šviesų reguliavimo bloku parodė, kad, nors ir yra kompiuterinis valdiklis, gedimai gali būti įvairūs ir ne visada akivaizdūs. Toliau pateikiama detali šviesų bloko diagnostika.
Šviesų reguliavimo bloko komponentai:
- Pagrindinis valdiklis: didelis čipas su markiruote ZC419967CFN4 (tikroji Motorola markiruotė - 68HC11P2).
- K-Bus siųstuvas/imtuvas: mažiukas, tarp dviejų kondensatorių apačioje - ELMOS 10026A (gali būti ir 10026B).
- Loginiai elementai: viršuje, prie raudono kondensatoriaus - HEF4538B, dvigubas precizinis multivibratorius.
- Galingi tranzistoriai: 8 vienodos mikroschemos prie radiatorių - BTS736L2, du protingi tranzistoriai su grįžtamuoju ryšiu viename korpuse. Jeigu nedega lempos ar neveikia kažkas kitas, ką jie valdo, spėjama, kad nukepė tranzistorius.
- Šviesų aukščio steperių reguliatorius: po metaliniu radiatoriumi.
- Lempos ir šoninių posūkių jungikliai: du didesni čipukai BTS710L1, keturi protingesni tranzistoriai viename korpuse.
- Kitų lempų jungikliai: du protingi tranzistoriukai BSP350 (apatinis centrinis stopas, viršutinis valdo priešrūkinių lempų relę, dar kažkurią lempą galinėse farose) ir vienas tranziukas atskirai - BSP350, įjungiantis lempą „multiswitch assembly“.
Gedimo diagnostika ir sprendimas
Remonto metu buvo pastebėta, kad nedegė keleivio pusės trumpos šviesos, o prieš tai dar kartais dingdavo šviesų aukščio reguliatoriaus steperių valdymas. Siekiant nustatyti gedimo priežastį, buvo atliekama detali kiekvienos mikroschemos funkcijų analizė ir kontaktų patikra.
Buvo patikrinti visi išėjimai ir mikroschemos, tačiau vizualiai gedimo nustatyti nepavyko. Padavus pliusą tiesiai į jungtį, lempa degė, tačiau šviesų blokas jos neįjungė. Atliekant diagnostiką buvo padaryta klaida - pliusas buvo smeigiamas į tolimųjų šviesų lempos kontaktą, galvojant, kad tai yra artimųjų šviesų kontaktas. Kadangi ilgosios šviesos lemputė buvo gera, ji įsijungė, o tikrinant artimąsias šviesas buvo klaidingai konstatuojama, kad viena nedega. Tai rodo, kaip svarbu tiksliai identifikuoti kiekvieną jungtį ir komponentą diagnostikos metu.

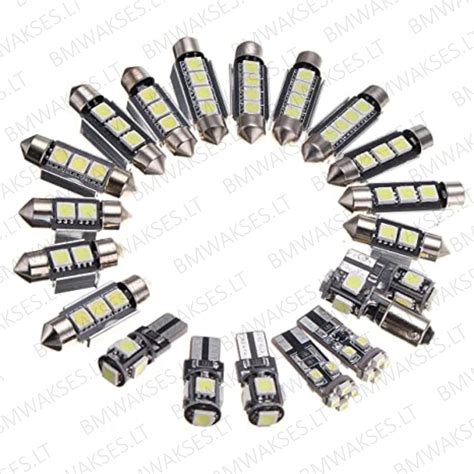

LED salono apšvietimo komplektai BMW E46
Be išorinio apšvietimo, galima atnaujinti ir automobilio salono apšvietimą. BMW 3 E46 LED salono apšvietimo lempučių komplektai yra skirti pakeisti originalias halogenines lemputes į šiuolaikinį LED apšvietimą. Šiuos komplektus sudaro aukščiausios kokybės CAN-BUS LED lemputės, kurios puikiai tinka pakeisti originalias halogenines. Komplektą sudaro 16 vnt. LED lempučių, kurių spalva - šalta balta 6000K.
