Skoda EGR vožtuvo uždarymas ir išprogramavimas: išsami informacija

Kasmet didėjant spaudimui pasaulyje mažinti išmetamųjų teršalų kiekį, EGR (Exhaust Gas Recirculation) vožtuvas vaidina svarbų vaidmenį. Šiame straipsnyje aptariamas EGR vožtuvas, jo paskirtis, veikimo principas, gedimų priežastys ir galimi sprendimo būdai, įskaitant jo atjungimą (užglušinimą) ir programavimą, ypač atsižvelgiant į Skoda automobilius.

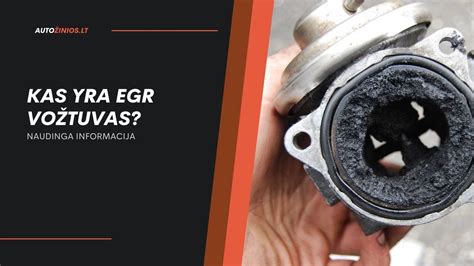

Kas yra EGR vožtuvas ir kam jis reikalingas?

EGR vožtuvas - tai išmetamųjų dujų recirkuliacijos sistema, kurios pagrindinis tikslas yra sumažinti azoto oksidų (NOx) kiekį išmetamosiose dujose. Beveik 80 procentų oro, kuriuo kvėpuojame, yra azotas. Tačiau susidūrus su itin aukšta temperatūra variklio degimo kameroje (siekianti 1370°C), paprastai inertinės dujos tampa reaktyvios, susidaro kenksmingi azoto arba NOx oksidai, kurie per išmetimo sistemą patenka į atmosferą. Kad tai sumažintų, EGR vožtuvas leidžia tiksliam išmetamųjų dujų kiekiui vėl patekti į įsiurbimo sistemą, efektyviai keičiant į variklį patenkančio oro cheminę sudėtį.

Išmetamųjų dujų grąžinimas atgal į variklio įsiurbimo sistemą, kur jos sumaišomos su šviežiu oru, sumažina deguonies kiekį kuro ir oro mišinyje, o tai lemia žemesnę degimo temperatūrą ir mažesnę kenksmingų azoto oksidų koncentraciją. Svarbu paminėti, kad EGR vožtuvas tiesiogiai nepagerina variklio darbo efektyvumo, o yra skirtas tik aplinkosauginiams tikslams - išmetamųjų dujų toksiškumui mažinti. Gerai ir teisingai veikiantis EGR vožtuvas gerina variklio efektyvumą ir saugo gamtą.

EGR vožtuvo veikimo principas ir konstrukcija

EGR sistemos konstrukcijos pagrindiniu elementu yra pats EGR vožtuvas, kuris reguliuoja į recirkuliaciją nukreipiamų išmetamųjų dujų kiekį. Vožtuvo atidarymas ir uždarymas priklauso nuo automobilio valdymo bloko (ECU) signalų, kurie, savo ruožtu, remiasi duomenimis iš įsiurbimo kolektoriaus slėgio daviklio ir oro masės srauto matuoklio. Kai kurie EGR vožtuvai turi papildomą išmetamųjų dujų atvėsinimo funkciją.

EGR vožtuvas turi du pagrindinius nustatymus: atidarytą ir uždarytą, nors padėtis gali skirtis. Užvedus variklį, EGR vožtuvas uždarytas. Tuščiosios eigos ir mažo greičio metu automobiliui reikia tik nedidelės galios, taigi ir nedidelio deguonies kiekio, todėl vožtuvas palaipsniui atsidaro - tuščiąja eiga jis gali būti atidarytas iki 90%.

Veikimo principas skiriasi priklausomai nuo variklio tipo:

• Benzininiuose varikliuose EGR vožtuvas neaktyvuojamas pasiekus maksimalias sukimo momento apsukas arba dirbant tuščiąja eiga.
• Dyzeliniuose varikliuose EGR vožtuvas dažniausiai atidaromas esant laisvai eigai ir palaipsniui uždaromas didėjant variklio apkrovai.

Kai EGR vožtuvas yra atidarytas, dalis išmetamųjų dujų patenka į įsiurbimo kolektorių. Šios dujos, praeidamos pro oro srauto matuoklę, sumažina jos rodmenis. Kompiuteris atitinkamai koreguoja kuro įpurškimą. Kai EGR vožtuvas uždarytas, visas oras praeina pro oro srauto matuoklę, ir kompiuteris gauna kitokius rodmenis.

Dyzeliniai aukšto slėgio EGR vožtuvai nukreipia didelio srauto ir daug suodžių turinčias išmetamąsias dujas prieš patekdamos į kietųjų dalelių filtrą, nes suodžiai gali susimaišyti su tepalo garais ir sudaryti nuosėdas/dumblą. Tuomet dujos per vamzdį arba vidinius cilindro galvutės kanalus grąžinamos į įleidimo kolektorių.

Dyzeliniai žemo slėgio EGR vožtuvai nukreipia išmetamąsias dujas po to, kai jos praeina per kietųjų dalelių filtrą - šios dujos turi mažesnį srautą, tačiau yra beveik visiškai švarios nuo suodžių.

Benzino EGR vožtuvai nukreipia išmetamąsias dujas, panašiai kaip aukšto slėgio dyzelino ekvivalentas.

Vakuuminiai EGR vožtuvai naudoja vakuuminį solenoidą, kad vakuumas atitiktų diafragmą ir savo ruožtu atidarytų ir uždarytų EGR.

Skaitmeniniuose EGR vožtuvuose yra elektromagnetinis arba žingsninis variklis ir daugeliu atvejų grįžtamojo ryšio jutiklis.

EGR vožtuvas Skoda varikliuose

Skoda modeliuose montuojami EGR vožtuvai sukurti atlaikyti konkrečių variklių temperatūrą ir slėgius. Kokybiška konstrukcija ir medžiagos mažina apnašų kaupimąsi, o tiksli vožtuvo eiga užtikrina, kad jis atsidarys ir užsidarys kaip numatyta. Taip išvengiama trūkčiojimo, nelygaus laisvųjų sūkių darbo ir padidėjusių emisijų. Skoda išmetamųjų dujų recirkuliacijos (EGR) vožtuvas yra viena svarbiausių taršos mažinimo detalių. Jis dalį deginių sugrąžina į įsiurbimo kolektorių, dėl to degimo temperatūra krinta ir susidaro mažiau azoto oksidų (NOx).

Dažniausios EGR sistemos gedimų priežastys ir požymiai

EGR vožtuvai veikia agresyvioje aplinkoje, todėl laikui bėgant jie susidėvės. Tačiau vienintelė didžiausia gedimo priežastis yra anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų. Laikui bėgant tai užkimš vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba atidarytoje padėtyje.

Gedimų priežastys

• Anglies nuosėdų kaupimasis: Tai dažniausia problema. Išmetamosiose dujose esanti anglis ilgainiui kaupiasi ant vožtuvo ir kanalų sienelių, sutrikdydama sistemos veiklą. EGR vožtuvas gali stipriai paspartinti DPF suodžių filtro užsikimšimą ir kolektoriaus sklendžių funkcionavimą.
• Užstrigęs EGR vožtuvas: Vožtuvas gali užstrigti atidarytoje arba uždarytoje padėtyje.
• Sugedęs EGR padėties jutiklis: Elektroniniuose EGR vožtuvuose esantis jutiklis, kurio gedimas sutrikdo sistemos valdymą.
• Vakuumo nuotėkis (vakuminėse sistemose): Senesniuose modeliuose, kur EGR valdomas vakuumu, įtrūkusios ar atsijungusios žarnelės gali sukelti gedimus.
• Elektrinės grandinės gedimai: Instaliacijos ar ECU jungčių pažeidimai elektroniniuose modeliuose.
• EGR aušintuvo gedimas (dyzeliniuose varikliuose): Aušintuvas gali įtrūkti arba pradėti leisti aušinimo skystį.
• EGR, kaip ir kitos ekologinės sistemos, turi ribotą tarnavimo laiką. Automobiliui nuvažiavus tam tikrą atstumą, dėl deguonies trūkumo pradeda strigti ir daryti žalą automobiliui.

Gedimų požymiai

Simptomai, susiję su EGR vožtuvo gedimu, yra panašūs į daugelio kitų variklio valdymo komponentų simptomus, todėl daugeliui technikų EGR gedimai ir toliau kelia galvos skausmą. Simptomai gali būti įvairūs, priklausomai nuo automobilio modelio ir jame esančios EGR sistemos struktūros.

• Netolygus variklio darbas: Nelygus laisvųjų sūkių darbas, variklio trūkčiojimas, netolygus variklio darbas laisvąja eiga.
• Sumažėjusi trauka: Blogai veikiantis EGR gali pabloginti automobilio trauką, sulėtėjusi reakcija į akceleratorių, prastesnė trauka.
• Padidėjęs išmetamųjų dujų kiekis ir dūmingumas: Padidėjęs išmetamųjų dujų kiekis, didesnis dūmingumas, nemalonus kvapas.
• Padidėjusios kuro sąnaudos: Išaugusios degalų sąnaudos ir išaugęs kuro sąnaudų vidurkis.
• Variklio „bangavimas“ apsukose.
• Nenormalus EGR veikimas.
• Klaidos kodai: Užsidegusi variklio įspėjimo lemputė ir fiksuojami klaidų kodai (pvz., P0401 - Nepakankamas EGR srautas, P0402 - Per didelis EGR srautas, P0403 - EGR valdymo grandinės sutrikimas, P0405 - Per žema jutiklio įtampa).
• Balti dūmai iš duslintuvo, aušinimo skysčio netekimas ar variklio perkaitimas (EGR aušintuvo gedimo atveju).
• Variklio įėjimas į avarinį režimą.
• Taip pat neretas atvejis, kuomet EGR gedimas prisideda prie spartesnio DPF filtro užsikišimo, suodžiai kaupiasi variklyje, įsiurbimo vožtuvuose, purkštukuose, pakaitinimo žvakėse ir kt.

EGR vožtuvo diagnostika ir sprendimo būdai

Sugedus EGR sistemai, gedimą galima pašalinti keliais būdais: investuoti perkant naują EGR vožtuvą, jį valyti ar eliminuoti iš visos sistemos.

EGR diagnostika

Jeigu turite pakankamai įgūdžių, galite bandyti išimti ir patikrinti EGR būklę patys. Kitu atveju rekomenduojame vežti į servisą patikrai, ko pasekoje tiksliai išsiaiškinsime, kokia EGR būklė, ar galima jį sutvarkyti, ar reikia keisti.

EGR diagnostika tikrina:

• Vožtuvo eigą: ar atsidaro ir užsidaro be strigimų.
• Srautą: ar per vožtuvą praeina numatytas dujų kiekis.
• Reakcijos laiką: ar EGR paklūsta ECU komandoms pakankamai greitai.
• Užterštumą: ar nėra suodžių ir apnašų, trukdančių eigai.

Kodėl svarbu tikrinti EGR

• Emisijos: teisingai veikiantis EGR mažina NOx ir padeda išlaikyti švaresnį išmetimą.
• Variklio darbas: stabilūs laisvieji sūkiai, geresnė trauka, mažiau detonacijos rizikos.
• Sąnaudos: optimalesnis oro ir degalų santykis lemia mažesnes sąnaudas.
• Prevencija: laiku aptikus gedimą, išvengiama brangesnių remontų.

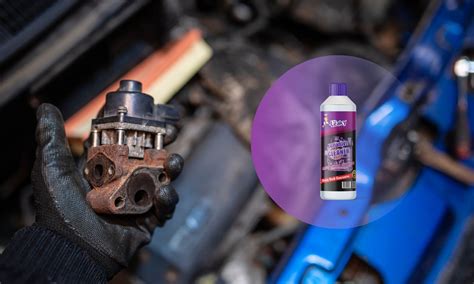

EGR vožtuvo valymas

Daugelis bando gaivinti neveikiantį EGR vožtuvą jį valydami. Ši procedūra gali būti efektyvi, tačiau dažnai riboto veiksmingumo, ypač jei sugedusi elektroninė dalis (varikliukas). Valymas yra momentinis sprendimas ir jį atlikus, didelė tikimybė, kad ilgai netrukus problema vėl atsinaujins.

Valant EGR vožtuvą, protinga išvalyti ir visą įsiurbimo kolektorių, nes dėl suodžių ir tepalo kaupimosi jis gali būti užterštas. EGR vožtuvo mirkymas valymo skystyje (pvz., karbiuratoriaus valiklyje) ir rankinis valymas šepečiu yra dažnai naudojami metodai. Svarbu neduoti valymo skysčio į elektroninę dalį, jei EGR vožtuvas turi elektros jungtį.

Taip pat profilaktiškai rekomenduotume naudoti kuro priedus, kurie padės tinkamai prižiūrėti ir apsaugoti EGR nuo suodžių.

EGR vožtuvo keitimas

Naujo EGR montavimas yra pakankamai brangus ir laikinas sprendimas, kadangi EGR pati savaime yra ribotą tarnavimą turinti sistema, kuri ateityje vėl suges. Detalės kaina Lietuvoje gali svyruoti nuo 90 iki 350 EUR, o darbas - nuo 60 iki 180 EUR, taigi bendra suma gali siekti 150-530 EUR.

Kada metas keitimui?

• Užsiteršimas nebeišvalomas arba vožtuvas mechaniškai stringa.
• Grįžta klaidos ir simptomai net po valymo.
• Pastebimai padidėjusios emisijos ir sąnaudos, prasta dinamika.

Keitimo eiga:

1. Pasiruošimas: Parinkite tiksliai jūsų modeliui tinkantį EGR vožtuvą (OEM arba aukštos kokybės analogą). Turėkite įrankius: raktų komplektą, atsuktuvus, apsaugines pirštines; praverčia remonto instrukcija.
2. Keitimo eiga: Suraskite vožtuvą (dažniausiai prie įsiurbimo ar išmetimo kolektoriaus). Atsargiai atjunkite fišas ir vakumines/aušinimo žarneles (jei yra), nuimkite tvirtinimus. Išimkite seną vožtuvą, saugokite, kad neįkristų apnašų į kolektorių. Sumontuokite naują, pakeiskite tarpiklius, viską priveržkite pagal specifikacijas.
3. Patikra po darbų: Paleiskite variklį, patikrinkite, ar nėra nelygaus darbo, garsų, nuotėkių. Atlikite bandomąjį važiavimą ir stebėkite, ar negrįžta klaidos.

EGR vožtuvo atjungimas (užglušinimas) ir programavimas

Ilgaamžiškiausias ir ilgalaikėje perspektyvoje pigiausias ir efektyviausias sprendimas būtų eliminuoti EGR iš automobilio sistemos. Daugelis automobilių savininkų renkasi ne keisti sugedusį vožtuvą, o jį atjungti (užglušinti) ir programiškai pašalinti, kad pamirštų apie EGR vožtuvo problemas visam laikui.

Fiziškai atjungti EGR vožtuvą nepakanka, kad būtų pasiektas norimas efektas. Būtina atlikti ir valdymo bloko (ECU) programavimą. Neatlikus programavimo, ECU gali signalizuoti apie EGR klaidą arba perjungti variklį į avarinį režimą. Dažniausiai, programiškai atjungus EGR, fiziškai atjungti jo nereikia, tačiau kai kuriuose automobilių modeliuose būtinas abiejų tipų atjungimas - mechaninis ir programinis eliminavimas / užglušinimas.

Fizinio atjungimo žingsniai gali apimti:

• Vakuminio laido (jei toks yra) nuėmimą.
• Elektrinės jungties atjungimą (jei yra).
• EGR vožtuvo nuėmimą.
• Tarpinės patikrinimą ir pakeitimą, jei reikia.

Teisingai ir profesionaliai atliktas EGR išjungimas neturės neigiamos įtakos variklio darbui, ilgaamžiškumui, variklis „kvėpuos“ tiesiogiai šviežiu oru, todėl dirbs sklandžiau. Teisingai išprogramavus EGR vožtuvą variklis gaus švaresnį orą, dirbs tolygiau ir sumažins grėsmes pakenkti pagrindiniams variklio mazgams.

EGR vožtuvo atjungimo pasekmės ir alternatyvos

Nors EGR vožtuvo atjungimas gali padėti išvengti tam tikrų gedimų ir problemų, svarbu suprasti jo atjungimo pasekmes. Jeigu atjungsite EGR, išspręsite tik tai, kad jis neva nekels galvos skausmo. Tačiau tokiu atveju kuro mišinys taps nekontroliuojamas, ko pasekoje padidės temperatūra degimo kameroje. Kadangi EGR tikslas yra temperatūrą mažinti, atjungus EGR temperatūra bus didesnė, o dėl aukštesnės temperatūros ir azoto oksido dujų poveikio variklio tepalui, motorui teks dirbti daug sudėtingiau/ekstremaliau (ne tokiais parametrais, kaip turėtų). Tai reiškia, kad variklio agregatams teks didesnė apkrova, o tai mažina jų ilgaamžiškumą.

Kai kurie vairuotojai pastebi, kad atjungus EGR, gali sutrikti tepalų "long life" technologija, dėl ko tepalus gali tekti keisti dažniau. Taip pat, neatjungus EGR programiškai, gali automatiškai sumažėti variklio galia (pvz., 30%).

EGR sistemos atjungimas gali turėti netiesioginį poveikį ir kitoms variklio sistemoms, tokioms kaip turbokompresorius ir suodžių filtras (DPF/FAP). Dėl blogesnio kuro degimo ir didesnio suodžių kiekio išmetimo sistemoje gali užsikimšti katalizatorius ar DPF filtras, kas lemia papildomas išlaidas remontui. Tai reiškia, kad turbinos remontas ir jos restauravimas dėl blogo EGR vožtuvo yra normali situacija.

Kaip alternatyva EGR vožtuvo keitimui ar atjungimui, kai kuriuose automobiliuose galima naudoti emuliatorių, kuris kompiuteriui siunčia signalą apie tinkamai veikiantį EGR. Kai kuriems seniems automobiliams su vakuuminiu EGR vožtuvu pakanka tik mechaninio užglušinimo tarpine.

Vis dėlto, svarbu atkreipti dėmesį, kad EGR sistema yra svarbi aplinkosaugos priemonė, skirta kenksmingų išmetamųjų dujų kiekiui mažinti. Nors taršos mokestis Lietuvoje skaičiuojamas pagal CO₂, kuro tipą ir pirmos registracijos metus, gerai prižiūrėtas variklis dažniau pasiekia gamyklines sąnaudas, o tai tiesiogiai siejasi su CO₂ lygiu.

Kada valyti ar keisti ir kur kreiptis?

Tiksli riba priklauso nuo ridos, metų ir eksploatacijos. Dažniausiai EGR būklę verta įvertinti kas 50 000-100 000 km ar pagal gamintojo priežiūros grafiką.

Veiksniai, įtakojantys EGR užsiteršimą:

• Miestas ir trumpos kelionės: dažnesnis užsiteršimas, reikalinga dažnesnė profilaktika.
• Dulkinos, šaltos ar labai karštos sąlygos: greičiau kaupiasi apnašos.
• Požymiai: jei pasireiškia nurodyti simptomai, patikra reikalinga nedelsiant.

Kur kreiptis?

Rinkitės servisą, kuris turi patirties su jūsų Skoda varikliu ir gali pateikti diagnostikos ataskaitą. Klauskite dėl garantijos tiek darbams, tiek detalėms. Pageidautina OEM arba patikimo gamintojo dalys, ypač jei automobilis eksploatuojamas ilgomis ridomis.

Esmė: EGR vožtuvas - nedidelė, bet labai svarbi detalė, nuo kurios priklauso trauka, sąnaudos ir tarša. Reguliari profilaktika, valymas ir, prireikus, keitimas padeda išvengti brangių gedimų, išlaikyti gerą dinamiką ir sumažinti emisijas.
