Šiuolaikinio laivo pavara yra sudėtinga sistema, užtikrinanti laivo judėjimą, stabilumą ir efektyvumą. Ji apima ne tik variklius ir sraigtus, bet ir sudėtingas valdymo sistemas, korpuso konstrukciją bei energijos tiekimo sprendimus. Šiame straipsnyje apžvelgsime pagrindinius šiuolaikinių laivų pavaros elementus ir jų veikimo principus.
Pagrindiniai pavaros sistemos elementai
Laivuose pavaros ir veleno komponentai yra pagrindiniai varomosios sistemos elementai. Tradiciniuose laivuose, varomuose sraigtu, pagrindinis variklis yra prijungtas prie sraigto per pavaros veleną, verčiantis sraigtą suktis ir generuoti varomąją jėgą, kad laivas judėtų pirmyn arba atgal.
Propeleris (sraigtas)
Propeleris yra esminė įprastinės laivo varomosios sistemos dalis. Tai besisukanti ventiliatoriaus formos konstrukcija, kuri varo laivą, naudodama pagrindinio variklio galią. Paprastai laivas gali turėti vieną, du ir retais atvejais tris sraigtus, priklausomai nuo laivo greičio ir manevravimo reikalavimų. Konvertuodamas perduodamą galią į sukamąjį judesį, sraigtas sukuria trauką, kuri sukelia impulsą vandeniui.
Propelerių veikimo principas
Propeleriai yra „dešiniarankiai“ arba „kairiarankiai“, priklausomai nuo to, kokiu kampu pasuktos mentės. Jie pasiekia varomąją galią, nes kampuotos mentės sukuria kėlimą, kitaip nei lėktuvo sparnų keliamas keltuvas. Vanduo turi užpildyti erdvę, kurią sukuria propeleriai, kai jie stumia vandenį į šalį. Tai sukuria slėgio skirtumą tarp dviejų ašmenų pusių ir sudaro neigiamą slėgį priekinėje mentės pusėje ir teigiamą slėgį užpakalinėje ašmenų pusėje. Slėgio skirtumas, kurį sukelia ši koncepcija, pritraukia vandenį į propelerį iš priekio ir pagreitina jį iš galo. Jis įsiurbia orą iš vienos pusės ir išstumia jį iš priešingos pusės, kad sukurtų vėją. Įtraukdamas šį vandenį, sraigtas sukuria vandens „cilindrą“, kuris išeina iš sraigto ir varo valtį priešinga traukos kryptimi.
Propeleriai paprastai susideda iš dviejų dalių: menčių ir stebulės. Ir abi šios dalys turi savo dalių pogrupius. Propeleriai paprastai yra fiksuoto žingsnio arba reguliuojamo žingsnio, ir abi sistemos paprastai dalijasi tomis pačiomis dalimis, nors jos veikia skirtingai.
- Sraigto mentė yra tai, kas labiausiai veikia. Komerciniai jūriniai sraigtai gali turėti nuo dviejų iki daugiau nei šešių menčių, priklausomai nuo taikymo, tačiau dauguma sraigtų turi nuo trijų iki penkių mentes. Sraigto mentė turi spaudžiamąjį paviršių, kuris yra į priekį atsukta mentės pusė, ir siurbimo paviršių, kuris yra į galą atsukta mentės pusė. Siurbimo paviršius traukia vandenį į sraigtą, o slėgio paviršius stumia vandenį iš priekio. Ašmenys taip pat turi priekinį ir galinį kraštą.
- Sraigto šaknis yra storesnė mentės dalis, kurioje ašmenys pradeda susilieti su stebule.
- Sraigto stebulė yra dalis, kuri jungiasi su valties uodegos velenu. Ašmenys yra vienodai nukreipti aplink stebulę ir yra subalansuoti, kad būtų užtikrintas sklandus veikimas. Iš sraigto į veleną ties stebule perduodamas didžiulis sukimo momentas, todėl sraigto tvirtinimas prie veleno yra labai svarbus.
Propelerių tipai
- Fiksuoto žingsnio sraigtai yra paprasti ir ekonomiški, tinkami daugeliui įprastų valčių. Tai reiškia, kad mentės nejuda viena kitos arba stebulės atžvilgiu.
- Valdomo žingsnio sraigtai leidžia geriau manevruoti, sureguliuojant ašmenų žingsnį. Mentės sukasi ašine kryptimi, statmenai stebulei, kad efektyviai pakeistų sraigto žingsnį ir efektyvų sukimąsi. Daugelis šių sistemų yra dideliuose, didelės galios laivuose su dyzeline elektrine pavara.
- Ortakių sraigtai dažnai naudojami kai kuriuose darbo kateriuose, siekiant pagerinti efektyvumą. Vamzdis su sraigtu yra sraigtas, turintis sukamąjį purkštuką. Jis naudojamas oro sraigto efektyvumui gerinti ir ypač naudojamas sunkiai pakrautiems sraigtams ar sraigtams su ribotu skersmeniu.
- Greitaeigių laivų sraigtai plačiai naudojami žvejybos valtims, vilkikams, žemsiurbėms, kurioms reikalingas didelis greitis.
- Jachtos sraigtas yra vienos rūšies didelės spartos fiksuoto žingsnio sraigtai, pagaminti iš nerūdijančio plieno ir vario.
- Septynių menčių laivo sraigtas traukia stipriai ir veikia sklandžiai.
- Trijų menčių sraigtas yra efektyviausias.
- Penkių menčių laivo sraigtas traukia stipriai ir veikia sklandžiai.
Mažiau sraigto menčių reiškia didesnį efektyvumą, o daugiau menčių gali atlaikyti didesnę galią ir apkrovą. Trys ašmenys yra labiausiai paplitę. Laivams, turintiems daugiau galios, gali būti naudingi keturių ašmenų sraigtai, nes jie gali lipti į lėktuvą mažesniu greičiu.
Propelerių medžiagos
Komercinių laivų sraigtai paprastai gaminami iš nerūdijančio plieno lydinio, nikelio-aliuminio-bronzos lydinio arba mangano bronzos lydinio. Kiečiausias lydinys yra nikelio-aliuminio-bronza. Ši medžiaga paprastai naudojama švariame, giliame vandenyje su minimalia tikimybe įžeminti arba užsikimšti. Mangano bronza yra pati nebrangiausia iš trijų ir yra minkščiausia, todėl smūgis kelia susirūpinimą, tačiau šiuos sraigtus galima lengvai pataisyti. Nerūdijančio plieno sraigtas turi mažiau rotacinės masės nei kitos medžiagos, o tai reiškia greitesnį pagreitį.
Pagrindinis velenas ir traukos guolis
Ant sraigto sukurta trauka į laivo struktūrą perduodama pagrindiniu velenu per traukos guolį. Pagrindinis velenas tęsiasi nuo pagrindinio reduktoriaus reduktoriaus veleno iki sraigto. Jis palaikomas ir laikomas išlyginant spyruoklinius guolius, laivagalio vamzdžių guolius ir statramsčio guolį. Trauka, veikianti varomąjį veleną dėl stumiamo sraigto efekto, į laivo struktūrą perduodama pagrindiniu traukos guoliu. Daugelyje laivų pagrindinis traukos guolis yra pagrindinio veleno priekiniame gale, esančiame pagrindiniame reduktoriaus korpuse.
Pagrindinė reduktoriaus pavara
Pagrindinė reduktoriaus pavara jungia pagrindinį variklį (variklį) su velenu. Pagrindinės reduktoriaus funkcija yra sumažinti didelį variklio sukimosi greitį ir leisti sraigtui veikti mažesniu sukimosi greičiu.
Laivo valdymo sistemos
Įvairi pagalbinė laivo įranga, tokia kaip vairavimo sistema, inkaro staktos sistema ir kt., taip pat priklauso nuo pavaros ir veleno komponentų. Vairo variklis varo vairą, kad jis suktųsi per veleną, kad būtų galima valdyti laivą. Inkaro spiralės veleno mazgas naudojamas inkaro pakėlimui ir nuleidimui valdyti, siekiant užtikrinti saugų laivo švartavimą uoste.
Vairas ir vairavimas
Laivo vairas iš tikrųjų yra po korpusu esanti plokštė (ar kelios plokštės), kuri sukiojasi į šalis, keisdama laivo judėjimo kryptį. Tuo tarpu tas apvalus valdymo įrenginys yra vairaratis.
Istorinė perspektyva
Laivybos istorijos pradžioje laivai vairaračių neturėjo apskritai - jie buvo vairuojami ilgomis svirtimis. Jos tiko mažesniems laivams, tačiau didesni laivai turėjo didesnius, sunkiau pasukamus krypties vairus. Svirtis su krypties vairu buvo sujungta tiesiogiai. Tuo tarpu vairatis turėjo virvinį transmisijos mechanizmą, kuris palengvino vairininko darbą. Tai yra priežastis, kodėl vairaračiai buvo tokie dideli - kitaip išjudinti didelį krypties vairą būtų labai sunku.
Laivų vairai buvo gaminami iš tikmedžio arba raudonmedžio - ši mediena yra pakankamai atspari puvimui ir sūriam jūros vandeniui. Tradicinis vairas turi aštuonis tekintus stipinus ir iš kelių segmentų pagamintą žiedą. Tie stipinai tarsi perveria vairo apskritimą ir už jo tampa rankenomis, kurios padeda pasukti šiaip jau dažniausiai šlapią ir slidų vairaratį. Viena iš tų rankenų įprastai yra papuošta keliais žiedais - ji, visai kaip žymė ant lenktyninio automobilio vairo, padeda nustatyti, kada vairas yra tiesioje padėtyje.
Tos rankenos yra būtinos ir dėl to, kad laivo vairavimui kartais reikėdavo nemažai jėgos. Nors tas virvinis mechanizmas suteikdavo šiokį-tokį mechaninį pranašumą (didelis vairaračio pasukimas tik šiek tiek pasukdavo krypties vairą), audros ir povandeninės srovės stipriai sukiodavo vairą į šalis. Štai dėl ko didžiausiuose laivuose tokie vairai buvo montuojami poromis - tuomet vienu metu prie vairo galėdavo prikibti net keli vyrai. Kartais į vieną eilę buvo sumontuojami net visi trys vairai.
Šiuolaikinis valdymas
Didelis medinis laivo vairas tapo pačios laivininkystės simboliu, tačiau XX amžiaus pradžioje buvo naudojamas vis rečiau. Dabar panašūs vairai dar sutinkami nedidelėse jachtose ir istoriniuose laivuose, tačiau didieji komerciniai laivai jų tikrai nebeturi. Jiems jų ir nebereikia, nes vairaračiai su krypties vairais dabar yra sujungiami per hidraulines ar elektrines sistemas. Tiesą sakant, dažno šiuolaikinio laivo vairas yra mažesnis nei automobilio. Tai nulėmė ir vilkikų atsiradimas bei kitos manevravimą palengvinančios technologijos. Horizontaliuoju būdu galima važiuoti į dešinę arba į kairę, naudojant vandens slėgį dėl greičio. Vertikaliai, vairai naudoja vandens slėgį, kad pakreiptų povandeninį laivą aukštyn arba žemyn.
Povandeninių laivų pavara ir veikimo principai
Ponorinis laivas - tai povandeninis laivas, kuris keliauja trimis matmenimis - paviršiuje ir po vandeniu. Civilinėms ir karinėms reikmėms jis dažnai naudojamas kaip karo laivas arba oceanografiniams tyrimams ir naftos žvalgybai. Pirmąjį išrado olandų fizikas Kornelijus Drebbelis. Karaliaus Jokūbo I prašymu jis buvo išbandytas 1620 m. Temzėje.
Konstrukcija
Povandeninį laivą sudaro tvirtas vidinis korpusas, kuriame laikomi darbuotojai. Išorinis korpusas palaiko laivo hidrodinamiką, t. y. jo judėjimą vandenyje. Tarp šių dviejų korpusų esantys balasto rezervuarai, ventiliacijos angos ir reguliatoriai dalyvauja laivo panardinimo procese.
Cilindrinis plieninis vidinis korpusas atlaiko šį slėgį. Labai svarbus yra jo elastingumo laipsnis: jis turi gebėti atgauti pradinę formą. Jo storis apskaičiuojamas pagal didžiausią numatomą panardinimą. Pavyzdžiui, 10 mm storio, gaunama 100 m panardinimo. Priekyje ir gale esančios apdailos dėžės reguliuoja išilginį balansą.
Panardinimas ir išnėrimas
Ponorinis laivas paklūsta dviem pagrindiniams principams: Archimedo principui ir Paskalio principui. Pasak Archimedo, laivas plauks ir kils. Pasak Paskalio, jis pasineria ir lieka paniręs. Jo bendras svoris lemia balasto rezervuarų tūrį.
- Kai povandeninis laivas plūduriuoja, jo slėptuvės yra uždarytos. Jo balasto rezervuarai daugiausia pripildyti oro. Reguliatoriai apskaičiuoja vandens kiekį, kurio reikia plūdrumui suteikti.
- Kai povandeninis laivas panardinamas į vandenį, galioja Paskalio principas: siaurieji šonai lieka atviri, balasto rezervuarai prisipildo, povandeninis laivas panardinamas. Visiškai panardinti balastiniai rezervuarai yra visiškai pripildyti vandens.
Tam, kad vandenyje paskendęs povandeninis laivas pakiltų, būtinas beveik atvirkštinis judėjimas. Įgula siurbliu iš balastinių talpyklų išsiurbia vandenį, o vietoj jo įleidžia oro. Tiksliau, šiuo tikslu povandeniniuose laivuose visada yra suslėgto oro dideliuose metaliniuose balionuose. Kai šie balionai bus atidaryti, oras pateks į balastinius rezervuarus ir išstums vandenį, todėl povandeninis laivas taps lengvesnis ir galės pakilti. Kai povandeninis laivas išplaukia į paviršių, vandens lygis balasto bakuose yra nulis, o oro lygis yra aukščiausias.
Navigacija po vandeniu
Po vandeniu povandeninis laivas yra aklas. Jame nėra langų (iliuminatorių), pro kuriuos būtų galima matyti išorę. Iš tiesų, pasiekus tam tikrą gylį, šviesa nebeprasiskverbia į vandenį, jame tampa tamsu. Gilumui matuoti naudojamas slėgis. Tam, kad būtų išmatuotas įveiktas atstumas, apskaičiuojamas povandeninio laivo greitis, taigi ir jo pozicija pradinio taško atžvilgiu. Po jūra per vandenį sklinda tik garsai. Radaras neveikia, kaip ir radijo bangos. Taigi kliūtys ir kiti laivai nustatomi pagal jų skleidžiamą garsą. Taip pat galima siųsti garsą ir išmatuoti atstumą iki kliūčių bei jų kryptį. Tai yra sonaro metodas. Iš tikrųjų povandeninis laivas naudoja tą patį metodą, kaip ir jūros gyvūnai, plaukiojantys tame pačiame gylyje.
Energijos šaltiniai
Pagrindinė problema plaukiojančiam laivui po jūra yra energijos šaltinis, kuris maitina varomąją jėgą (sraigtų judėjimą). Iš pradžių povandeniniam laivui judėti buvo naudojama rankų jėga.
- Elektros varikliai: Atradus elektrą, buvo naudojami varikliai, nes elektros variklis nenaudoja deguonies, priešingai nei vidaus degimo variklis. Vandenyje labai trūksta deguonies.
- Dyzeliniai varikliai: Problema - įkrauti baterijas, kuriose yra elektros energijos. Todėl buvo išrasti povandeniniai laivai, naudojantys dyzelinius variklius. Principas paprastas: didžiąją laiko dalį povandeninis laivas plaukioja paviršiuje, o jo dirbantys varikliai įkrauna akumuliatorius. Aliarmo atveju povandeninis laivas gali tyliai plaukti po vandeniu dėl akumuliatorių, sujungtų su elektros varikliais.
- Branduoliniai reaktoriai: Vėliau buvo išrastas branduolinis povandeninis laivas. Jame yra mini atominė elektrinė, kuri gamina elektrą nenaudodama deguonies. Branduolinis reaktorius tiekia garą turboalternatoriams (ir galbūt varomosioms turbinoms).

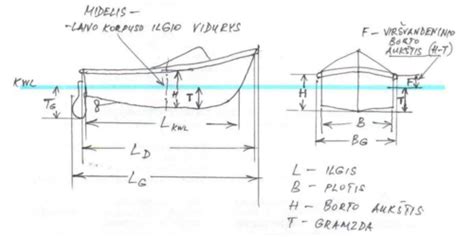

Laivo korpuso konstrukcija
Laivo konstrukcija yra esminė dalis, atsakinga už laivo stabilumą, tvirtumą ir gebėjimą plaukti. Laivo konstrukcija apima skirtingus elementus, tokius kaip korpusas, vartai, manevravimo sistema, lygumo reguliavimo priemonės, vandenlentės ir kt.
Konstrukciniai elementai
- Korpusas yra laivo išorinė dalis, kuri sukasi aplink laivo ašį ir apsaugo nuo vandens įsiskverbimo. Korpusas yra didelis metalinis struktūrinis elementas, kuris sudaro laivo pagrindą. Laivo korpusas turi skirtingus paviršius - lygų apačioje ir šviesią šonuose. Tai padeda sumažinti trintį su vandeniu ir leidžia laivui judėti lengviau.
- Vartai yra naudojami pakylant ir nuleidžiant laivo krantinę. Vartai gali būti rankiniai arba mechaniniai, priklausomai nuo laivo dydžio ir tinklo tipo.
- Manevravimo sistema yra skirta valdyti laivo judėjimą vandenyje. Šioje sistemoje naudojamos įvairios valdymo priemonės, tokios kaip vairai ir varikliai, kurie leidžia keisti kryptį ir greitį.
- Vandenlentės yra naudojamos padidinti laivo stabilumą ir užtikrinti, kad jis būtų pastovesnis judėdamas vandeniu. Vandenlentės gali būti įmontuotos korpuso apačioje arba ištraukiamos pagal poreikį.
- Vandens linija: tai linija ant laivo korpuso, kuri skirta nustatyti, kiek dalis laivo gali būti sumergta vandenyje.
- Pagalbinės konstrukcijos: tai mažesnės konstrukcijos, kurios padeda išlaikyti laivo stabilumą ir tvirtumą.
- Kepurė: tai viršutinė laivo dalis, kuri apsaugo nuo jūros bangų ir padaro laivą neprekiaujamu. Kepurė taip pat padeda išlaikyti laivo pusiausvyrą ir stabilumą.
Visi šie konstrukcijos elementai gali skirtis priklausomai nuo laivo tipo ir jo paskirties. Laivo konstrukcija yra suprojektuota taip, kad užtikrintų stabilumą jūroje. Ji taip pat gali turėti įtakos jo greičiui. Jei laivo forma yra aerodinaminė ir atitinka hidrodinamikos principus, tai gali sumažinti trintį tarp laivo ir vandens ir padidinti laivo greitį. Laivo konstrukcija yra tiesiogiai susijusi su jo krovinio talpa. Tai apima laivo formos, dydžio ir išdėstymo elementus.
Medžiagos ir inovacijos
Laivo konstrukcija yra pagrįsta naudojamomis medžiagomis, kurios turi svarbų vaidmenį tiek laivo dangos, tiek korpuso konstrukcijoje. Priemonės, naudojamos pagalvėms, laidams ir kitoms detalėms, taip pat turi būti tinkamai pasirinktos atsižvelgiant į jų savybes. Pradėjus statyti pirmuosius laivus, žmonės naudojo paprastas medines konstrukcijas su kaulais ir lentomis. Tokie laivai buvo gana ribotos galios ir atsparumo jūros audroms. Vėliau medinis laivų korpusas buvo pakeistas metaliniu, kuris yra tvirtesnis ir atsparesnis jūros vandeniui. Laivų formos buvo tobulinamos, kad būtų mažiau varomojo pasipriešinimo jūros vandeniui.
Šiuolaikiniuose laivuose jau taikomos įvairios naujovės, pvz., specialios medžiagos, šiluminės ir hidrodinaminės savybės, kompiuterinės sistemų valdymas ir kt. Viena iš tokių medžiagų yra kompozitinės plieno-poliesterio danga, kuri yra daug lengvesnė nei tradicinis plienas. Ši medžiaga taip pat yra labai stipri ir atspari korozijai. Dar viena laivo konstrukcijos inovacija yra aerodinamiškesnės formos korpusas. Toks korpusas sukuria mažiau atraminių jėgų ir mažina trintį su vandeniu. Taip pat laivų konstrukcijoje yra taikomos naujausios technologijos, kurios padeda optimizuoti laivo svorį ir pasiekti geriausią galimą stabilumą.
Kranto elektros tiekimas laivams
Kranto elektros tiekimas laivams, dar žinomas kaip šaltasis lyginimas arba alternatyvi jūrinė energija (AMP), yra labai svarbus šiuolaikinių jūrų operacijų aspektas. Ši technologija leidžia laivams prisijungti prie sausumos elektros energijos, kai jie yra prisišvartavę, taip sumažinant išmetamųjų teršalų kiekį ir triukšmo taršą uosto teritorijose.
Įtampos lygiai
Kranto elektros energijos tiekimo sistemose naudojami įtampos lygiai yra labai svarbus tiek uosto direkcijoms, tiek laivų operatoriams. Šie lygiai gali skirtis priklausomai nuo tokių veiksnių kaip laivo dydis, regioniniai standartai ir konkretūs energijos poreikiai.
- Žemos įtampos kranto maitinimo jungtys paprastai veikia esant 400 V arba 440 V trifaziam kintamajam srovei. Šios įtampos lygiai dažniausiai naudojami mažesniuose laivuose, tokiuose kaip jachtos, žvejybos laivai ir kai kurie pakrantės prekybininkai. Energijos pajėgumas yra ribotas, paprastai svyruoja nuo 100 kVA iki 500 kVA.
- Vidutinės įtampos kranto elektros energijos sistemos veikia esant aukštesnei įtampai, paprastai 6.6 kV arba 11 kV. Šios sistemos yra sukurtos taip, kad atitiktų didesnių laivų, tokių kaip konteinervežiai, kruiziniai laineriai ir tanklaiviai, energijos poreikius. Vidutinės įtampos lygiais gali būti tiekiama žymiai didesnė galia, dažnai viršijanti 1 MVA ir siekianti iki 20 MVA ar daugiau.
- Aukštos įtampos kranto elektros jungtys, veikiančios 22 kV ir didesnės įtampos lygiu, yra retesnės, tačiau tampa vis svarbesnės didžiausiems laivams ir didelės galios įrenginiams. Šios sistemos gali tiekti milžiniškus energijos pajėgumus, kartais viršijančius 50 MVA.
Standartizacija ir ateities tendencijos
Standartas IEC/ISO/IEEE 80005-1 atlieka labai svarbų vaidmenį apibrėžiant laivų elektros energijos tiekimo iš kranto įtampos lygius ir technines specifikacijas. Šio tarptautinio standarto tikslas - užtikrinti suderinamumą ir saugą skirtinguose uostuose ir laivuose visame pasaulyje. Jame nurodomi 6.6 kV ir 11 kV įtampos lygiai kaip pagrindiniai aukštos įtampos kranto jungčių standartai, kartu pripažįstant žemos įtampos sistemų naudojimą.
Nepaisant pastangų siekti tarptautinės standartizacijos, vis dar yra regioninių kranto elektros įtampos lygių ir standartų skirtumų. Siekiant tai išspręsti, kai kuriuose laivuose įrengti dažnio keitikliai ir transformatoriai, kad jie galėtų prisitaikyti prie skirtingų kranto elektros energijos sistemų.
Tikėtina, kad ateityje, tiekiant energiją iš kranto į laivą, bus dedamos didesnės pastangos siekti pasaulinės įtampos lygių ir prijungimo sistemų standartizacijos. Galime pastebėti konvergenciją link konkrečių įtampos lygių, pavyzdžiui, 11 kV, kaip pasaulinio standarto vidutiniams ir dideliems laivams. Be to, didėja susidomėjimas modulinių ir lanksčių kranto elektros energijos sistemų, kurios galėtų prisitaikyti prie skirtingų įtampos reikalavimų, kūrimu.
Uosto infrastruktūra ir reguliavimas
Esama uosto infrastruktūra ir elektros energijos pajėgumai daro didelę įtaką įtampos lygio pasirinkimui. Uosto atnaujinimas, kad jis galėtų palaikyti aukštos įtampos kranto elektros energijos jungtis, reikalauja didelių investicijų į transformatorius, skirstomuosius įrenginius ir kabelius.
Daugelyje regionų uostuose esantiems laivams taikomi griežtesni išmetamųjų teršalų kiekio reglamentai, skatinantys kranto elektros energijos sistemų diegimą. Maitinimo tiekimo iš kranto į laivą įtampos lygio pasirinkimui taip pat įtakos turi aplinkosaugos aspektai, nes aukštesnės įtampos sistemos paprastai pasižymi geresniu efektyvumu ir mažesniais perdavimo nuostoliais, todėl sumažėja bendras išmetamųjų teršalų kiekis.
