Kyla daug klausimų, susijusių su automatinių išjungiklių (dar vadinamų MCB) parinkimu: kokį automatinį išjungiklį naudoti vienam ar kitam kabeliui? Kiek atlaiko saugiklis C32? Į šiuos skirtingus klausimus yra vienas konkretus atsakymas - automatinis išjungiklis yra įtaisas, kuris atjungia elektros grandinę atsiradus gedimui, tuo apsaugodamas pačią maitinimo grandinę, o ne prietaisus.
Automatinio išjungiklio parinkimo principai

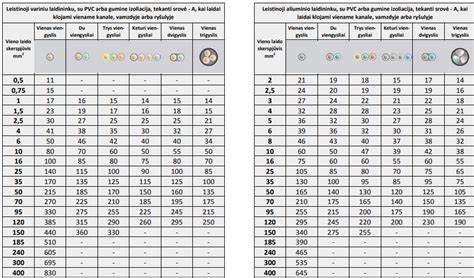

Pirmiausia, automatinis išjungiklis pasirenkamas pagal kabelio maksimalią leistinąją srovę. Kai jau žinoma, kokį kabelį naudosime, galima parinkti ir automatinį išjungiklį. Pagal kabelių parinkimo lentelę galima sužinoti maksimalią kabelio leistinąją srovę.
Kadangi automatiniai išjungikliai yra standartizuoti ir turi tik konkrečius nominalus, jie visada parenkami mažesnės srovės, negu yra maksimali leistinoji kabelio srovė. Pavyzdžiui, per 2,5 mm² kabelį vienos fazės tinkle galima leisti 27 amperų srovę. Tačiau 27 amperų automatinio išjungiklio nėra, todėl montuoti galima 25 amperų „automatą“. Dažniausiai montuojami žymiai mažesnio nominalo automatiniai išjungikliai (pvz., 16 amperų), nes nerekomenduojama kabelių apkrauti maksimaliai.
Srovės charakteristikos (raidės)
Kada yra žinoma srovė, galima pasirinkti ir „automatuko raidę“, kuri rodo suveikimo charakteristiką. Suveikimo charakteristika - tai laiko/srovė
Kaip teisingai parinkti automatinį išjungiklį ir įvertinti srovės apkrovas

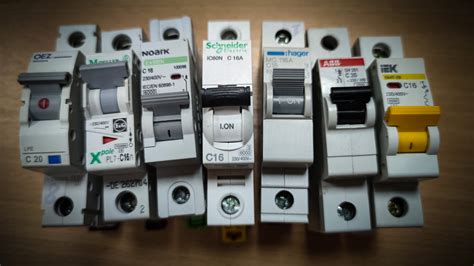

Elektros instaliacijos saugumas priklauso nuo teisingai parinktų apsaugos priemonių. Dažnai kyla klausimų, kaip parinkti tinkamą automatinį išjungiklį (dažnai vadinamą „automatu“ arba MCB) skirtingiems kabeliams bei prietaisams. Svarbu suprasti, kad automatinis išjungiklis yra įtaisas, skirtas atjungti elektros grandinę atsiradus gedimui, taip apsaugant pačią maitinimo grandinę, o ne prietaisus.
Automatinio išjungiklio parinkimo principai
Pirmasis žingsnis parenkant „automatą“ - įvertinti leistinąją srovę. Kabelį parenkame pagal prietaiso galingumą, o pagal kabelio skerspjūvį nustatome maksimalią leistinąją srovę. Kadangi automatiniai išjungikliai yra standartizuoti, jie visada parenkami mažesnės srovės nominalo nei maksimali kabelio leistinoji srovė.
Nerekomenduojama kabelių apkrauti maksimaliai, todėl praktikoje dažniausiai naudojami automatiniai išjungikliai, kurie yra viena pakopa silpnesni už maksimalią leistinąją srovę. Pavyzdžiui, 2.5 mm² kabeliui vienfazės srovės tinkle teoriškai galima leisti iki 27 A srovę, tačiau praktiškai montuojamas 16 A automatinis išjungiklis. Tai suteikia rezervą paleidimo momentams ir apsaugo kištukinius lizdus bei jungiklius nuo perkaitimo.
Suveikimo charakteristikos: B, C ir D tipai
Kada žinoma srovė, pasirenkama „automato raidė“ arba suveikimo charakteristika. Tai laiko ir srovės kreivė, atvaizduojanti atsijungimo greitį. Charakteristika nurodo, kiek kartų paleidimo srovė gali viršyti nominalią srovę:
- B klasė: 3-5 kartus. Tinka buitiniams prietaisams, jautresnė apsauga nuo perkrovų.
- C klasė: 5-10 kartų. Dažniausiai naudojama, tinka įrenginiams su didesnėmis paleidimo srovėmis (pvz., varikliai).
- D klasė: 10-15 kartų. Skirta specifiniams galingiems varikliams ar transformatoriams.
Saugumas: perkrova ir trumpasis jungimas
Automatiniai jungikliai atlieka dvi svarbias funkcijas:
- Elektromagnetinis išjungiklis: saugo nuo trumpojo jungimo, kai srovė akimirksniu šoka iki šimtų ar tūkstančių amperų.
- Šiluminis išjungiklis: saugo nuo ilgalaikių perkrovų, kai per laidą teka didesnė srovė, nei leidžia jo skerspjūvis.
Pavyzdžiui, jei prie vieno 2.5 mm² kabelio vienu metu pajungsite virdulį, orkaitę ir kaitlentę, srovė gali siekti 39 A, o paslėptas toks kabelis gali praleisti tik apie 21 A. Tokiu atveju „automatas“ privalo suveikti ir nutraukti grandinę.
Lašelio kelias
Praktiniai patarimai ir selektyvumas
Kyla klausimas, ar C32 tipo jungiklis yra tinkamas sprendimas. 16 kW trifaziam įvadui montuoti C32 yra standartinė praktika. Tačiau svarbu užtikrinti selektyvumą - kad įvykus gedimui konkrečioje grupėje, „neišmuštų“ viso namo įvadinio automato. Selektyvumą galima organizuoti naudojant skirtingas charakteristikas: pavyzdžiui, įvadui paliekant C klasę, o vidinėms grupėms (rozetėms, apšvietimui) naudojant B klasės automatus.
| Prietaisų grupė | Rekomenduojamas „automatas“ |
|---|---|
| Apšvietimas | B10 arba C10 |
| Vienfazės rozetės | B16 arba C16 |
| Galingas trifazis įvadas | C32 |
Nuotėkio reles geriausia statyti atskirai atskiroms grupėms (pvz., indaplovei, skalbimo mašinai, lauko rozetėms). Bendros nuotėkio relės visam įvadui geriau nestatyti, nes gedimo atveju bus sunku identifikuoti problemos vietą.
