Garso ir navigacijos sistemų jungtys ir portai

Šiame straipsnyje pateikiama išsami informacija apie garso ir navigacijos sistemų prijungimą automobiliuose, taip pat detalus pagrindinių plokščių garso prievadų aprašymas ir jų naudojimas.

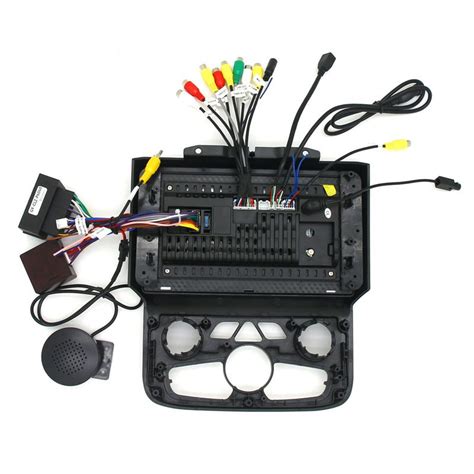

Automobilio garso ir navigacijos sistemos montavimas

Diegiant automobilio garso ir navigacijos sistemas, svarbu atkreipti dėmesį į specifinius prijungimo niuansus, ypač susijusius su optiniais kabeliais, AUX-IN jungtimis ir atsarginių kamerų maitinimu.

Optinio kabelio valdymas

Jei automobilyje yra optinis kabelis originaliuose laiduose, jį reikia perkelti į „Android“ maitinimo laidus. Atkreipkite dėmesį: perkeldami optinį kabelį, įdėkite jį į teisingą angą ir atkreipkite dėmesį į jo kryptį.

AUX-IN prijungimas

Jei jūsų automobilyje yra AUX-IN (pagalbinis lizdas), tiesiogiai prijunkite jį prie AUX. Tiesiog prijunkite kabelį pagal laidų diagramą, ir viskas bus gerai.

Papildomos galinio vaizdo kameros maitinimas

Jei montuojate atsarginę galinio vaizdo kamerą, atkreipkite dėmesį: maitinimą turėtumėte gauti iš „Android“ ekrano (vietoj prijungimo prie atbulinės eigos žibinto). „Android“ maitinimo kabelyje yra laidas „Reverse +12V“, kuris yra galinio vaizdo kameros maitinimo šaltinis.

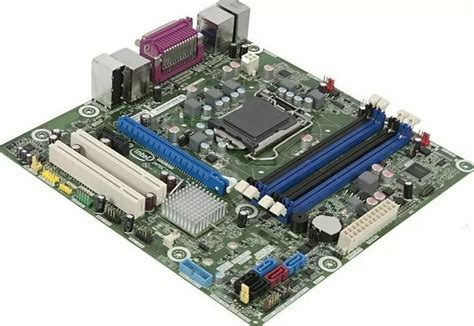

Kompiuterio pagrindinės plokštės garso prievadai

Jei kada nors jungėte ką nors su garsu susijusio prie savo pagrindinės plokštės, tikriausiai matėte daugybę garso prievadų, išsibarsčiusių jos šone. Kam jie skirti? Ir kodėl jų reikia tiek daug? Būtent tai ir paaiškinsime šiame straipsnyje.

Pagrindiniai garso prievadai

Tai trys pagrindiniai garso prievadai, kuriuos rasite beveik kiekvienoje pagrindinėje plokštėje. Jie suteikia visas esmines garso funkcijas.

Šviesiai mėlynas - Line-in

Šviesiai mėlynas prievadas, arba techniškai žinomas kaip „Line-In“ prievadas, yra prievadas, naudojamas, kai norite prijungti tam tikrą garso šaltinį prie kompiuterio. Tai reiškia, kad viskas nuo CD/DVD grotuvų, stiprintuvų, maišytuvų, tam tikrų instrumentų, mikrofonų ir beveik viskas, kas gali išvesti garsą, gali būti prijungta prie „line-in“ prievado. Tačiau vien dėl to, kad galite, dar nereiškia, kad turėtumėte. Pavyzdžiui, prie „line-in“ galėtumėte prijungti mikrofoną ir jis greičiausiai veiktų, tačiau jūsų „line-in“ prievadas greičiausiai neturės tokio paties stiprinimo lygio kaip jūsų tikrasis „mic-in“ prievadas. Taigi, naudojant „line-in“ prievadą, greičiausiai gausite labai tylų garsą, palyginti su „mic-in“ prievadu.

Šviesiai žalias - Line-Out/Priekiniai garsiakalbiai/Ausinės

Šviesiai žalias prievadas, arba techniškai žinomas kaip „Line-Out“ prievadas, yra prievadas, naudojamas, kai norite gauti garsą iš kompiuterio. Taigi, viskas nuo ausinių, garsiakalbių ir bet ko kito, kas gali groti garsą, gali būti prijungta prie „line-out“ prievado. Erdviniame garso nustatyme „line-out“ prievadas taip pat yra vieta, kur turėtumėte prijungti savo priekinius garsiakalbius.

Rožinis - Mic-in

Ir užbaigiant pagrindinę trijulę, yra rožinis prievadas, arba techniškai žinomas kaip „mic-in“ prievadas. Kaip rodo pavadinimas, tai prievadas, naudojamas, kai norite prijungti mikrofoną prie kompiuterio. Tai taip paprasta.

Erdvinių garso sistemų pagrindinės plokštės garso prievadai

Tai garso prievadai, kuriuos turi dauguma pagrindinių plokščių, tačiau kai kurios pagrindinės plokštės nusprendžia jų neįtraukti. Jie suteikia erdvinio garso galimybes, leidžiančias padalinti garsą tarp priekio, galo ir šonų, kad būtų užtikrinta labiau įtraukianti patirtis.

Oranžinis - CS-Out/Centras/Žemų dažnių garsiakalbis

Oranžinis prievadas, arba „CS-Out“ prievadas, yra prievadas, naudojamas, kai jūsų garso sistemoje yra dedikuotas žemų dažnių garsiakalbis arba centrinis garsiakalbis ir norite jam siųsti izoliuotą centrinio/žemų dažnių kanalo signalą, gaunamą iš erdvinį garsą palaikančios medijos. Jei turite bet kokius priekinius garsiakalbius, garso juostą arba dedikuotą žemų dažnių garsiakalbį, tai yra prievadas, į kurį turėtumėte juos prijungti.

Juodas - RS-Out/Galiniai garsiakalbiai

Juodas prievadas, arba „RS-Out“ prievadas, yra prievadas, naudojamas, kai jūsų garso sistemoje yra galiniai garsiakalbiai ir norite jiems siųsti izoliuotus galinio kanalo signalus, gaunamus iš erdvinį garsą palaikančios medijos. Jei turite bet kokius galinius garsiakalbius, tai yra prievadas, į kurį turėtumėte juos prijungti.

Pilkas/Baltas - SS-Out/Šoniniai garsiakalbiai

Pilkas/Baltas prievadas, arba „SS-Out“ prievadas, yra prievadas, naudojamas, kai jūsų garso sistemoje yra šoniniai garsiakalbiai ir norite jiems siųsti izoliuotus šoninio kanalo signalus, gaunamus iš erdvinį garsą palaikančios medijos. Jei turite bet kokius šoninius garsiakalbius (tiesiai kairėje ir dešinėje, o ne priekyje), tai yra prievadas, į kurį turėtumėte juos prijungti.

Kiti pagrindinės plokštės garso prievadai

Tai yra egzotiškesni garso prievadai, kuriuos pagrindinė plokštė gali turėti arba ne, nes jų naudoja nedaugelis žmonių. Tokie prievadai apima: 6.35mm High Power Out, S/PDIF Out ir Coaxial Out.

6.35mm didelės galios išvestis

Tai garso prievadas, randamas tik nedaugelio aukščiausios klasės pagrindinių plokščių.

Dažniausiai užduodami klausimai (DUK)

• Kokį (-ius) prievadą (-us) turėtumėte naudoti turėdami dviejų garsiakalbių sąranką?

  Dviejų garsiakalbių sistemą turėtumėte prijungti prie šviesiai žalio Line-Out prievado.

• Kokį (-ius) prievadą (-us) turėtumėte naudoti turėdami 3.1 sistemos sąranką?

  Priekinius garsiakalbius prijunkite prie šviesiai žalio Line-Out prievado, o centrinį garsiakalbį ir žemų dažnių garsiakalbį - prie oranžinio CS-Out prievado.

• Kokį (-ius) prievadą (-us) turėtumėte naudoti turėdami 5.1 sistemos sąranką?

  Priekinius garsiakalbius prijunkite prie šviesiai žalio Line-Out prievado, centrinį garsiakalbį ir žemų dažnių garsiakalbį - prie oranžinio CS-Out prievado, o galinius garsiakalbius - prie juodo RS-Out prievado.

• Kokį (-ius) prievadą (-us) turėtumėte naudoti turėdami 7.1 sistemos sąranką?

  Prijunkite garsiakalbius prie stiprintuvo, tada prijunkite galinius garsiakalbius prie RS-Out prievado, šoninius garsiakalbius prie SS-Out prievado, centrinį/žemų dažnių garsiakalbį prie CS-Out prievado, o priekinius šoninius garsiakalbius - prie Line-Out prievado.

• Prie kokio (-ų) prievado (-ų) turėtumėte prijungti ausines?

  Ausines turėtumėte prijungti prie „line-out“ prievado. Jei turite 6.35 mm lizdą ir jūsų pagrindinė plokštė taip pat turi 6.35 mm prievadą, siūlyčiau jungti prie jo.

• Ar visi garso prievadai yra vienodi skirtingose pagrindinėse plokštėse?

  Pagrindinių plokščių garso prievadų išdėstymas ir kiekis nėra visiškai standartizuoti, tačiau dauguma pagrindinių plokščių gamintojų laikosi „Microsoft“ ir „Intel“ 90-aisiais sukurtų kompiuterių sistemų dizaino gairių. Taigi, dauguma pagrindinių plokščių turi apie 5-6 garso prievadus, paprastai toje pačioje vietoje (vienoje galinės įvesties/išvesties pusėje), su tuo pačiu prievadų išdėstymu. Tačiau yra ir pagrindinių plokščių, kurios gali turėti daugiau ar mažiau prievadų ir neįprastus išdėstymus. Tačiau tai neturėtų kelti jums rūpesčių, nebent perkate itin egzotišką pagrindinę plokštę.
