Renault Scenic 2 elektroninio rankinio stabdžio remontas ir priežiūra

Rankinis stabdys, dar žinomas kaip stovėjimo arba avarinis stabdys, yra svarbi automobilio saugos sistemos dalis. Jis skirtas ne tik transporto priemonės stabilumui užtikrinti stovint, ypač ant šlaito, bet ir gali būti naudojamas kaip atsarginė stabdžių sistema gedimo atveju. Šiuolaikiniai automobiliai vis dažniau naudoja elektroninius rankinius stabdžius, kurie siūlo didesnį saugumą ir patogumą, tačiau jų priežiūra ir remontas reikalauja specifinių žinių. Šiame vadove gilinsimės į elektroninio rankinio stabdžio veikimo principus, jo priežiūrą, reguliavimą ir keitimą, ypatingą dėmesį skiriant Renault Scenic 2 modeliui.

Elektroninis rankinis stabdys: privalumai ir trūkumai

Elektroninis rankinis stabdys (EPB) yra moderni technologija, pakeitusi tradicinį mechaninį trosą. Daugelis vairuotojų vertina ją dėl teikiamų privalumų, nors kai kam ji gali kelti ir rūpesčių. Tradicinio vairuotojo akimis, šios sistemos privalumų yra daugiau nei trūkumų.

Privalumai

• Saugumas: Avarinės situacijos metu, sugedus pagrindinei hidraulinei stabdžių sistemai, EPB, vairuotojui nuspaudus jungiklį, užpakaliniai ratai stabdomi impulsais. Tai padeda išvengti ratų užsiblokavimo ir transporto priemonės kontrolės praradimo, veikdamas panašiai kaip ABS (stabdžių antiblokavimo sistema).
• Patogumas: EPB praverčia įkalnėse, kur mažiau įgudę vairuotojai gali susidurti su sunkumais atleidžiant sankabą. Esant poreikiui, ši sistema gali prilaikyti automobilį, kol vairuotojas vėl paspaudžia akceleratoriaus pedalą, taip išvengiant galimos avarinės situacijos.
• Automatinis įjungimas/atleidimas: Daugelis EPB sistemų automatiškai įjungia stabdį, kai variklis išjungiamas (arba perjungimo svirtis yra padėtyje „P“), ir automatiškai atleidžia jį, kai automobilis pradeda greitėti (arba perjungiant iš padėties „P“).

Trūkumai

• Sudėtingumas: EPB sistemos yra sudėtingesnės nei tradiciniai rankiniai stabdžiai, todėl jų remontas ir priežiūra reikalauja specialių žinių ir įrangos.
• Remontas: Stabdžių trinkelių keitimas reikalauja diagnostinės įrangos, prijungtos prie valdymo bloko, kad būtų galima tinkamai atleisti ir įspausti stabdžių stūmoklį.

Elektroninio stovėjimo stabdžio veikimas Renault Scenic 2

Renault Scenic 2 modelyje EPB sistema yra integruota su elektronine stabilumo sistema (ESP) ir valdoma specialiu mygtuku. Lipdukas priekinio stiklo viršuje nurodo, ar automobilyje ši įranga yra įrengta. Sistemą sudaro specialus mygtukas, sankabos pedalo jungiklis, stabdžių pedalo jungiklis, avarinio stabdžio atleidimo mechanizmas ir aktyvatorius, montuojamas po atsarginio rato skyriumi.

Įjungimas ir atleidimas

• Rankinis įjungimas: Patraukite jungiklį. Prietaisų skydelyje turėtų užsidegti indikatorius, rodantis, kad stabdys įjungtas.
• Rankinis atleidimas: Paspauskite jungiklį. Svarbu, kad tuo metu nebūtų spaudžiami stabdžių ar sankabos pedalai, o uždegimas būtų įjungtas. Prietaisų skydelyje indikatorius turėtų užgesti.
• Automatinis įjungimas: Gali būti įjungtas, kai automobilis sustoja ir variklis išjungiamas, arba kai perjungimo svirtis yra padėtyje „P“.
• Automatinis atleidimas: Įvyksta, kai automobilis pradeda greitėti arba perjungiant iš padėties „P“.

Svarbu: Prieš išlipdami iš automobilio įsitikinkite, kad stovėjimo stabdys gerai veikia. Kai kuriose šalyse, priklausomai nuo modelio, automatinio stabdžių įjungimo funkcija gali būti išjungta.

Ypatingos aplinkybės

• Statymas ant šlaito: Norėdami saugiai pastatyti automobilį ant šlaito arba vilkdami priekabą, patraukite jungiklį ir palaikykite kelias sekundes, kad užtikrintumėte maksimalų stabdymą. Vėliau, kai automobilis bus užvestas, stabdys išsijungs automatiškai.
• Statymas atleidus elektroninį stovėjimo stabdį: Prieš išjungdami stovėjimo stabdį, įsitikinkite, kad automobilis yra stabilus. Atlikite kelis veiksmus: įjunkite bet kurią pavarą arba padėtį „P“ (tai mechaniškai užblokuos varančiuosius ratus), sustabdykite variklį, atsekite vairuotojo saugos diržą, atidarykite vairuotojo duris, rankomis atleiskite elektroninį stovėjimo stabdį, įsitikinkite, kad automobilis yra stabilus, ir tik tada uždarykite vairuotojo duris. Jei reikia, užrakinkite automobilį.

Pastaba: Esant atidarytoms vairuotojo durims ir veikiant varikliui, automatinis stabdžio atsiblokavimas saugumo sumetimais neveikia. Prietaisų skydelyje pasirodo pranešimas „Atleiskite Rankinis stabdys“, kai vairuotojas paspaudžia akceleratoriaus pedalą.

Elektroninio rankinio stabdžio gedimai ir jų šalinimas

Jei prietaisų skydelyje pasirodo pranešimai „Elektros gedimas“, „Patikrinkite akumuliatorių“ arba „Stabd. Sist. gedimas“, būtina nedelsiant imobilizuoti automobilį, įjungiant padėtį „P“ arba maždaug 10 sekundžių traukiant jungiklį. Jei dėl aplinkybių ir šlaito reikia, užblokuokite automobilio ratus, nes priešingu atveju automobilis gali pajudėti. Tokiu atveju kreipkitės į automobilio gamintojo atstovą.

Įspėjimas: Niekada nepalikite automobilio pavarų perjungimo padėties nenustatę į padėtį „P“, neįjungę rankinio stabdžio ir neišjungę variklio. Automobiliui stovint, jei įjungta kuri nors pavara, greitinant automobilis gali imti judėti. Tai kelia avarijos pavojų.

Jei nepastebite garsinės ar vaizdinės reakcijos, tai reiškia, jog prietaisų skydelyje įvyko gedimas. Kuo greičiau, kai tik leis eismo sąlygos, turite sustoti.

Elektroninio rankinio stabdžio atblokavimo metodai

Kiekvienas automobilis su elektroniniu rankiniu stabdžiu turi atskirą mechanizmą, leidžiantį šią sistemą valdyti nenaudojant automobilio interjere esančio mygtuko.

1. Diagnostinė įranga: Greičiausias būdas atlaisvinti galinius ratus - pasinaudoti diagnostine jungtimi ir automobiliui skirta programine įranga, kuri kelių mygtukų pagalba atleis galinius ratus.
2. Rankinio atblokavimo mechanizmas: Jeigu diagnostinė įranga nepadeda, gamintojai numatė kraštutines priemones. Pavyzdžiui, kai kurių „Renault“, BMW ar „Volkswagen“ modelių ratų atblokavimo mechanizmai yra sumontuoti bagažinėje. Prieš imdamiesi skubotų veiksmų, atidžiai apžiūrėkite bagažinės skyrių ar vietą, kur yra atsarginis ratas. Pasitaiko atvejų, kuomet gamintojai rankinio stabdžio atleidimo mechanizmą sumontuoja ties transmisijos tuneliu, dažniausiai po puodelių laikikliais ar pavarų perjungimo svirtimis.

Pavyzdžiai skirtinguose automobilių modeliuose:

• Audi: Rankinį galinių ratų atblokavimo mechanizmą daugelyje modernių „Audi“ automobilių galima rasti po puodelių laikikliais.
• Citroën/Peugeot: Avarinis galinių ratų atblokavimo mechanizmas „Peugeot 508“ ir „Citroën C5“ automobiliuose slypi po pavarų svirtį juosiančia apdaila.
• Land Rover/Range Rover: Užstrigus elektriniam rankiniam stabdžiui, galinius ratus galima bandyti atblokuoti keliais būdais. Vienas iš būdų - trumpam atjungti akumuliatorių ir ištraukti 8E ir 11E saugiklius, esančius po variklio dangčiu, bei 40P ir 41P saugiklius automobilio viduje. Jeigu tai nepadeda, ieškokite rankinio galinių ratų atblokavimo mechanizmo po puodelių laikikliais ar kita apdaila (priklausomai nuo modelio).
• Mercedes-Benz: Elektrinį stovėjimo stabdį galima atlaisvinti rankiniu būdu, naudojant specialų atlaisvinimo įrankį. Rankinis elektrinio stovėjimo stabdžio atleidimo mechanizmas dažnai slypi už degalų bako dangtelio šalia bako uždarymo kamštelio.

Elektroninio stovėjimo stabdžio keitimas Renault Scenic 2

Keičiant elektrinio stovėjimo stabdžio komponentus Scenic 2, ypač svarbu naudoti tinkamą diagnostinę įrangą. Tai leidžia valdyti stabdžių sistemos elektroniką ir atlikti reikiamus nustatymus.

Svarbūs aspektai

• Stabdžių trinkelių keitimas: Būtina naudoti diagnostinį įrenginį, prijungtą prie valdymo bloko. Sistemos išjungimas leidžia stabdžių stūmokliui įsispausti į stabdžių apkabą. Po trinkelių ar diskų keitimo atliekamas elektrinis stūmoklio prispaudimas prie stūmoklio, kontroliuojant srovę grandinėje.
• Tepalo ir sandariklių patikra: Bent kas antrą kartą keičiant stabdžių trinkeles, būtina atsukti servovariklį nuo apkabos ir patikrinti riebokšlį bei veleno ašies sandarinimą. Net nedidelis stabdžių skysčio prasisunkimas gali sukelti oro patekimą į sistemą ir sumažinti stabdžių efektyvumą.

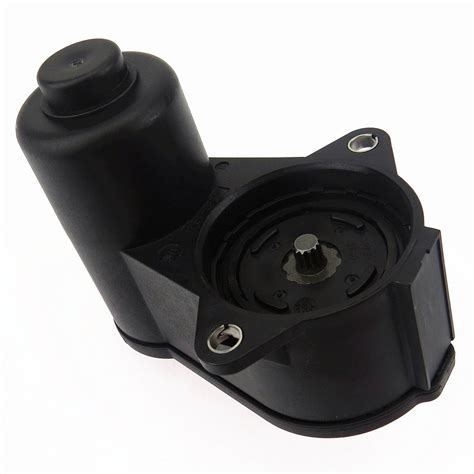

• Servovariklio priežiūra: Reikia atkreipti dėmesį į integruotų apkabų sandarinimo tarp apkabos ir servovariklio (su elektriniu varikliu ir pavara) būklę. Blogas sandarinimas gali sukelti pažeidimus, įtrūkimus pačiame servovariklyje, pagamintame iš dirbtinio pluošto.

Nuo pirmųjų EPB sistemų sprendimų pasirodymo daug kas pasikeitė. Šiuolaikinės sistemos, tokios kaip „Ate“ tiesioginis elektrinis stovėjimo stabdys, pasižymi mažesniu valdymo pasipriešinimu, mažesne srovės verte, trumpesniu įjungimo laiku ir didesniu stabdžių apkabos veikimo tikslumu.

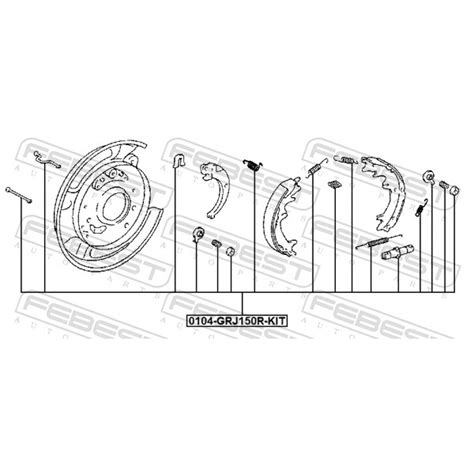

Tradicinis rankinis stabdys: sandara ir veikimas

Nors tema yra elektroninis rankinis stabdys, svarbu suprasti ir tradicinio rankinio stabdžio veikimo principus, nes kai kurie Renault Scenic 2 modeliai gali turėti mechaninę sistemą arba jos elementai gali būti integruoti su elektronine.

Sandara

Tradicinis rankinis stabdys susideda iš trijų pagrindinių elementų:

• Rankinio stabdžio mechanizmas: sumontuotas ant galinių ratų apkabų.
• Rankinio stabdžio svirtis: esanti automobilio salone, centrinėje konsolėje, už pavarų svirties.
• Valdymo mechanizmas: su reguliavimo varžtu, esantis apatinėje svirties dalyje, po gaubtu.

Veikimas

Rankinio stabdžio svirties užtraukimas suaktyvina stabdį. Rankinio stabdžio trosas veikia pagal Bowdeno kabelio principą: tai plieninis, standus trosas, apsuptas plastiko apvalkalu, kuris mažina trintį. Išorėje trosas padengtas lanksčiu plastiku. Spyruoklės naudojamos, kad trosas grįžtų į pradinę padėtį. Rankinio stabdžio mechanizmas ant galinių ratų yra vykdomasis elementas. Automobiliuose su diskiniais stabdžiais, stabdžių trosai prijungiami prie galinių ratų apkabų. Užtraukus svirtį, trosas juda ir stumia stūmoklį apkaboje.

Svarbu: Rankinio stabdžio užtraukimas nesukelia galinių stabdžių šviesų įsijungimo.

Tradicinio rankinio stabdžio gedimai ir taisymas

Dažniausios problemos

• Būtinybė stipriai užtraukti svirtį: Viena iš dažniausių problemų - būtinybė labai stipriai užtraukti rankinio stabdžio svirtį, kad automobilis liktų vietoje. Tai gali signalizuoti apie nusidėvėjusias stabdžių trinkeles ar išsitampiusį trosą.
• Užstrigimas: Kitas sutrikimas - rankinio stabdžio užstrigimas, kai svirtis negali būti atleista. Tai gali reikšti, kad stabdžių sistemos elementai ant galinių apkabų yra užstrigę.
• Korozija: Korozijos pažeistas rankinio stabdžio trosas yra dažna priežastis, kodėl rankinis stabdys nustoja veikti tinkamai. Tai nutinka dėl išorinio apvalkalo pažeidimo, kuomet metalinis trosas gauna drėgmės ir pradeda rūdyti. Teoriškai rankinio stabdžio trosas turėtų būti apsaugotas plastiko apvalkalu per visą ilgį, tačiau kai kuriuose automobiliuose jis apsaugotas tik tam tikrose vietose.

Rankinio stabdžio būklė ir veikimas tikrinami kasmetinės techninės apžiūros metu. Važinėjimas su sugedusiu rankiniu stabdžiu yra ypač pavojingas.

Reguliavimas ir taisymas

Rankinio stabdžio taisymas priklauso nuo gedimo tipo. Jei stabdys nelaiko ir reikia jį labai aukštai užtraukti, problemos sprendimas gali būti rankinio stabdžio reguliavimas. Tai atliekama tinkamai nustatant reguliavimo varžtą būgne arba disko-būgne, atsakingą už tinkamą stabdžių kaladėlių išskėtimo laipsnį. Kitas reguliavimo varžtas yra po gaubtu, prie rankinio stabdžio svirties.

Ar rankinį stabdį galima susireguliuoti pačiam? Viską galima padaryti pačiam, bet tam reikia atitinkamų žinių ir įrangos. Dažniausiai rankinio stabdžio lyno reguliavimas atliekamas po automobiliu, todėl tam reikia remonto duobės arba keltuvo. Negana to, reikia žinoti, kiek reikia įtempti rankinio stabdžio trosą, kad jis būtų efektyvus, bet neįtemptas per daug. Pertemptas trosas ar per daug išvestos rankinio stabdžio trinkelės sukels nuolatinį stabdymą bei stabdžių perkaitimą. Autoservisai gali sureguliuoti rankinį stabdį įvairiems automobiliams, įskaitant Renault Scenic 2.
