Reguliavimo Pavara: Funkcijos, Tipai ir Valdymas Šildymo Sistemose

Reguliavimo pavara yra esminis šildymo sistemų komponentas, paverčiantis elektros energiją tiksliu mechaniniu judesiu. Jos pagrindinė paskirtis - valdyti vožtuvus, sklendes ir kitus proceso valdymo elementus, siekiant palaikyti norimą patalpų temperatūrą ir užtikrinti efektyvų šildymo sistemos veikimą. Pavaros leidžia automatiškai reguliuoti šilumos srautą pagal poreikį, taip užtikrinant komfortišką mikroklimatą ir energijos taupymą.

Pavaros veikimo principas ir valdymas

Atidarant ir uždarant šildymo sistemos pavarą, galima palaikyti norimą patalpų temperatūrą. Pavara gali būti valdoma pagal katilo, šilumos siurblio ar patalpų temperatūrą. Šie įrenginiai yra plačiai naudojami tiek grindiniam šildymui, tiek sistemose, kuriose naudojami radiatoriai.

Valdymas pagal temperatūros jutiklį ir kambario termostatą

Paprasčiausias vožtuvo valdiklis, pavyzdžiui, 110 M modelis, valdo pavarą, kuri tiekia šilumą į radiatorius ar grindis. Pavara valdoma pagal temperatūros jutiklį, esantį prie valdiklio. Taip pat yra galimybė prijungti kambario termostatą. Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra (arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas). Temperatūrai nukritus žemiau nustatytos temperatūros, pavara atidaroma ir patalpos vėl šildomos (arba pavaros padėtis pasikeičia į tokią, kur daugiau šilumos paduodama į patalpas). Panašiu principu veikia visi pavarų valdikliai.

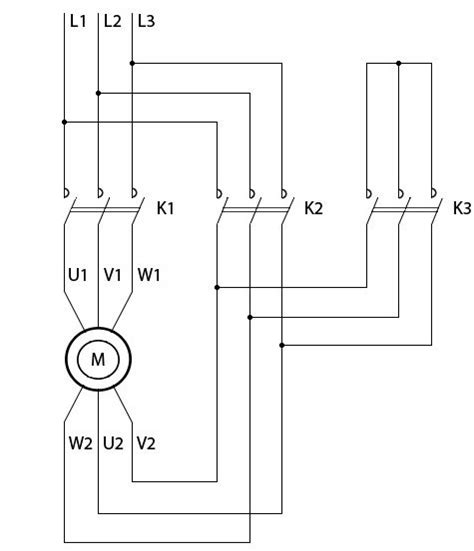

Pavaros maitinimo įtampa ir užsidarymo/atsidarymo laikas

Dažniausiai pavaros valdikliuose reikia nurodyti, per kiek laiko pavara užsidaro/atsidaro. Šis laikas būna nurodytas ant pačios pavaros arba instrukcijoje. Pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės, todėl svarbu atkreipti dėmesį prieš perkant. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavarą 24 V, tuomet jų kartu naudoti negalėsite.

Katilo valdiklio vaidmuo

Katilo valdiklis, pavyzdžiui, gali valdyti kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą). Pavarai užsidarius, katile padidėja temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas paduodamas karštas vanduo.

Pavarų tipai

HEYUE elektrinės pavaros

HEYUE elektrinės pavaros yra esminiai šiuolaikinės pramoninės automatikos komponentai. Jų taikyme dominuoja dvi pagrindinės valdymo paradigmos:

1. Paprastas įjungimo/išjungimo tipas: Kaip rodo pavadinimas, įjungimo/išjungimo pavaros atlieka dvejetaines operacijas - perkelia varomąjį įrenginį į vieną iš dviejų fiksuotų padėčių, paprastai visiškai atidarytų arba visiškai uždarytų. Šios pavaros tinkamos paprastiems paleidimo/sustabdymo arba izoliavimo darbams, kai svarbiausia yra kaina.
2. Sudėtingas 4-20 mA moduliavimo tipas: Šios pavaros užtikrina nuolatinį ir tikslų galutinio valdymo elemento padėties valdymą.

Tikslumas ir proporcingas valdymas su 4-20 mA pavaromis

Moduliuojanti pavara interpretuoja mA signalo lygį kaip konkrečios padėties komandą. Pavyzdžiui, 4 mA gali atitikti 0 % atvirumo (visiškai uždaryta), 20 mA - 100 % atviro (visiškai atidaryta) ir 12 mA - 50 % atvirumo.

Uždarojo ciklo grįžtamasis ryšys

Svarbi šių pavarų savybė yra vidinis padėties grįžtamasis ryšys (dažniausiai potenciometras). Šis jutiklis nuolat stebi tikrąją pavaros padėtį ir grąžina šią informaciją valdikliui, kuris lygina ją su nustatyta verte. Moduliuojančios pavaros siūlo puikų proceso stabilumą, efektyvumą ir valdymą, palyginti su įjungimo/išjungimo tipais.

Terminės pavaros

Terminės pavaros - tai nedideli, tačiau itin svarbūs įrenginiai, užtikrinantys efektyvų šildymo sistemos veikimą. Jų sudėtyje yra temperatūrai jautrus elementas - paprastai vaškas arba speciali medžiaga, kuri, reaguodama į šilumą, plečiasi arba susitraukia. Dėl to pavara mechaniškai atidaro arba uždaro vožtuvą šildymo kontūre. Valdymas gali būti automatinis - per termostatą arba išmanią sistemą (pvz., Sonoff, Shelly, Aqara, Tuya ar Home Assistant).

Montavimo galimybės ir individualus valdymas

Abi terminių pavarų versijos gali būti montuojamos ant grindinio šildymo kolektorių, radiatorių vožtuvų ar paskirstymo mazgų. Šie įrenginiai leidžia kiekvieną šildymo zoną valdyti atskirai - pavyzdžiui, miegamajame palaikyti 20 °C, o svetainėje - 22 °C temperatūrą. Pavara yra valdymo elementas, montuojamas ant kolektoriaus ventilio arba zoninio ventilio, kuris fiziškai atidaro arba uždaro ventilį pagal termostato signalą.

Termoelektrinės ir motorinės pavaros

• Termoelektrinė pavara: veikia šildomo vaško arba skysčio principu - gavusi elektros signalą iš termostato, vidinis elementas šyla ir plečiasi, stumdamas ventilio strypą. Tai tyliausias ir dažniausiai naudojamas tipas grindinio šildymo sistemose. Ji veikia šilumine plėtra, dirba tyliai ir atidaro ventilį per 2-4 minutes.
• Motorinė pavara: naudoja elektros variklį ventilio strypo judėjimui. Motorinė pavara veikia greičiau (30-60 sekundžių) ir tinka didelėms komercinėms sistemoms, kur reikalingas greitas reakcijos laikas.

Normaliai uždarytos (NC) ir normaliai atidarytos (NO) pavaros

• NC (Normally Closed) pavara: be elektros signalo laiko ventilį uždarytą. Gavusi signalą iš termostato, pavara atidaro ventilį. Svarbu atkreipti dėmesį, kad jei NC pavara sugenda, ji lieka uždaryta ir tos zonos šildymas neveiks.
• NO (Normally Open) pavara: be elektros signalo laiko ventilį atidarytą. Gavusi signalą, pavara uždaro ventilį.

Prijungimas ir suderinamumas

Termoelektrinė pavara jungiama dviem laidais prie termostato arba zoninio valdiklio. Maitinimo įtampa gali būti 230 V AC (dažniausias standartas) arba 24 V AC/DC (saugesnis variantas drėgnose patalpose). Dauguma Europos gamintojų naudoja M30 × 1,5 mm sriegį, todėl pavaros yra suderinamos. Prieš pirkdami patikrinkite kolektoriaus ventilio sriegio dydį ir pavaros prijungimo tipą. Pavarų skaičius lygus kolektoriaus žiedų skaičiui - kiekvienas žiedas turi savo pavarą.

Pavarų valdikliai grindiniam šildymui

Yra specializuoti valdikliai grindiniam šildymui, prie kurių galima prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio). Taip pat ir iki 4 arba iki 8 termostatų, tuomet kiekviename kambaryje galima pasirinkti skirtingas temperatūras. Arba su vienu kambario termostatu valdyti kelias pavaras, tuo pačiu ir šildymo zonas.

Techninės charakteristikos (pavyzdys)
