Šiame straipsnyje apžvelgiama prikabinamo namelio elektrinės pavaros diegimo, projektavimo ir saugos procesas, atsižvelgiant į konkrečias grindų dangų savybes, izoliaciją ir tyrimų rezultatus. Pagrindinis tikslas - užtikrinti efektyvų šilumos pasiskirstymą patalpose, ilgaamžiškumą ir saugumą.
Grindų šildymo koncepcija ir tinkamos dangos pasirinkimas
Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą. Dauguma grindų dangų gali būti naudojamos grindų šildymui. Didelio terminio laidumo grindys, kaip kad keramikinės plytelės jaučiamos gan vėsios, jei šildymas nepakankamas. Optimali grindų temperatūra priklauso nuo konkrečių dangos charakteristikų, bei individualių žmogaus pojūčių. Kiliminės dangos ar linoleumas ne pati geriausia grindų šildymo danga. SVARBU: Kiliminės dangos, linoleumas, buko parketas netinka kaip šildomų grindų dangos. Kiekvienu atveju pasitikrinkite grindų dangos tinkamumą grindiniam šildymui pas gamintojo atstovą.
TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu kurioje grindų vietoje pasibaigia kabelis. TASSU kabelių sujungimo movos yra ypatingai patikimos, pagamintos gamykloje, ir montuotojams nekyla problemų su jų pajungimu. TASSU kabeliai yra 20 W/m (U = 230 V). Naudojami betoninėse grindyse. Tinkamiausias grindų šildymo būdas - instaliavimas betoninėse grindyse. Paprastai, tiesioginio šildymo instaliuojamoji galia betoninėse grindyse yra 80 - 120 W/m2. Priklausomai nuo patalpos termoizoliacinių savybių, drėgnumo bei vartotojo pageidavimo galima galia iki 150 W/m2. Dalinai akumuliuojamam šildymui įprasta instaliuoti 100 - 150 W/m2, iki 180 W/m2.
Planuojamas plotas, galia ir dalinis akumuliavimas
1. 2. Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80 - 120 W/m2, siekiant komforto ar jaukių grindų, arba 100 - 150 W/m2 kaip pagrindinis patalpos šildymas. Skaičiuojamas šildomas grindų plotas Ah, t.y. plotas kuriame bus instaliuotas kabelis. Tai plotas atmetus plotą po stacionariais baldais ar kitais įrengimais. Jei tokių nėra - bendras ir šildomas patalpos plotas sutaps.
3 Pav. Šildymo kabelis betoninėse grindyse betonuojamas vienu sluoksniu. Betoninės grindys gali būti betonuojamos vienu arba dviem betonavimais. Vienu betonavimu dirbant, betono sluoksnis gali būti iki 100 mm storio, ir tai yra patogiau dirbant. SVARBU: montuojant ir projektuojant vadovautis „Elektros saugos taisyklėmis“ (EST), „Vartotojų elektros įrenginių techninio eksploatavimo taisyklėmis“ (EET) ir „Elektros įrenginių įrengimo taisyklėmis“ (EĮĮT). Elektros instaliavimo darbus gali atlikti tik kvalifikuotas elektrikas.
1. Grindų šildymo kabelis neturėtų būti klojamas po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - visko, kas trukdo šilumai efektyviai sklisti į patalpą. 2. Hidroizoliacinė plėvelė skirta sulaikyti galimą drėgmės skverbimąsi į izoliacinį sluoksnį. Tai gali būti šalčio tiltų izoliacijoje susidarymo priežastis. 3. 5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5 mm vielos armavimo tinklas, skirtas perdengimo konstrukcijai sustiprinti, tuo tarpu šildymo kabeliui pritvirtinti. PASTABA: Atstumui tarp izoliacijos ir armavimo tinklo su kabeliu išlaikyti gerai tinka plastikiniai intarpai. Tai pigiausias kabelio montavimo būdas. Prie armavimo tinklo kabelis gali būti tvirtinamas plastikiniais dirželiais arba kitu būdu.
Koordinavimo vietos, kabelio išdėstymas ir jungtys
4. Kabelis išdėstomas ant armavimo tinklo ir lengvai pritvirtinamas, kad prireikus galima būtų nesudėtingai pakeisti kabelio fiksavimo vietą. Nusprendus, kad šildymo kabelis taisyklingai paklotas, jis galutinai pritvirtinamas. Taip pat tvirtinamos jungiamojo laido ir galinė movos. Dėmesio: Šildymo kabelis negali būti per arti termoizoliacijos paviršiaus. Taip pat kabelis neturi būti per stipriai priveržtas prie armavimo tinklo. Sujungimo ir galinė movos turi būti toje pačioje aplinkoje kaip ir šildymo kabelis, jų negalima lankstyti, jos turi būti pritvirtintos prie pagrindo.
5. Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje. Vamzdelio storis turi būti pakankamas, o vidinės sienelės lygios, kad prireikus būtų galima lengvai pakeisti daviklį. Vamzdelis montuojamas vienodu atstumu tarp šildymo kabelio vingių ir tvirtinamas prie armavimo tinklo. Jis negali kirsti šildymo kabelio. Vamzdelio galas užsandarindamas, paliekant labai mažą plyšelį, kad galimas kondensatas vamzdelyje susigertų i betoną, bet tuo pačiu betonas nepakliūtų į vamzdelį.
6. Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0.95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0.5 MΩ. Matavimo results surašomi specialioje lentelėje. Pažeidus šildymo kabelį, remontuojama XBM 302 movos pagalba (2 priedas).
Sumontuoti kilimai, kilimėliai ir kilpų schema
7 Pav. Svarbiausias reikalavimas - kad armavimo tinklas su šildymo kabeliu būtų liejamo betono sluoksnio viduryje. 4 Pav. Darbo vietos paruošimas betonavimo darbams. Pagrindas išvalomas nuo galinčių pažeisti šildymo kabelį elementų. • Šildymo kabelis negali liestis prie termoizoliacijos ar ją kirsti. • TASSU šildymo kabelis negali būti karpomas ar kitaip trumpinamas, o taip pat ilginamas. Visą laiką reikia pasirinkti reikiamo ilgio kabelį. PASTABA: Arčiau išorinių pastato sienų (iki 1 m) atstumas tarp šildymo kabelio vijų turėtų būti mažesnis nei patalpos viduryje (bet neviršyti minimalaus rekomenduojamo atstumo). Tai kompensuoja didesnius šilumos praradimus prie sienų.
5 Pav. Šildymo kabelis betoninėse grindyse betonuojamas dviem sluoksniais. Grindų betonavimas dviem sluoksniais tikslingas turint didesnius plotus, kai betonavimas vienu sluoksniu nepatogus. Bendra instaliavimo instrukcija išlieka tokia pati, tik pirmasis betono sluoksnis su armavimo tinklu užpilamas be šildymo kabelio. Jam sustingus, tvirtinama montavimo uosta XBC 1230 su kabelio fiksatoriais kas 30 mm, tvirtinamas šildymo kabelis, betonuojamos grindys. Atstumas tarp tvirtinimo juostų apie 1 m. Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs. SVARBU: Per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Jei šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti. Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangai. Tai rekomenduojama, kad paviršiaus drėgmė ir temperatūra būtų tokia kaip ir aplinkos, bei grindų dangos. Visos naudotos grindų dangos klijai, lakas ir t.t. turi pilnai išdžiūti prieš įjungiant grindų šildymą. Klojant grindų dangą, vadovautis dangos gamintojo rekomendacijomis ir instrukcijomis.
ThinMat kilimėliai ir kilimo schema
ThinMat šildymo kabelio kilimėlis grindims šildyti pirmiausia yra skirtas montuoti išlyginamajame cementiniame skiedinyje arba į plytelių klijų sluoksnį tiesiog po keramikinėmis plytelėmis, parketu ar laminatu. Dviejų laidininkų grindų šildymo behalogenio kabelio kilimėlis, pagamintas iš nekenksmingų medžiagų, žemiausia montavimo temperatūra +5 °C, nominali įtampa 230V, galingumas 100W/m2 siekiant jaukumo arba 160W/m2 drėgnesnėse ir vėsesnėse patalpose, kilimėlio plotis 0,46 m, šildomas plotas apie 50 cm, dviejų laidininkų jungiamojo laido ilgis 3m. Parenkamas reikiamo išmatavimo ir galingumo kilimėlis (1 priedas, 3 lentelė), pasižymima jungiamojo laido ir galinės movos bei temperatūros daviklio vieta. Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius būtu tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius, kad kuo mažiau išsikeltų grindys. Vamzdelio išlenkimas negali būti per staigus, kad prireikus juo lengvai būtų galima pakeisti daviklį. Vienas vamzdelio galas grindyse užsandarindamas (pvz. izoliacine juosta), antrasis privedamas prie temperatūros reguliatoriaus montažinės dėžutės. Vamzdelis montuojamas vienodu atstumu tarp kilimėlio šildymo kabelio vingių. Jeigu senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo. Jungiamasis kabelis instaliaciniu (Ø 16) vamzdeliu privedamas prie montažinės dėžutės. Šildymo kilimėlį ThinMat galima padalinti atsargiai kerpant lipniąją jo dalį, kad būtų išvengta bet kokių kabelio pažeidimų. Šildymo kabelio izoliacijos, kaip ir laidininkų varžą reikia tikrinti prieš užliejimą ir po jo. Šildymo kilimėlis dengiamas šildomų grindų išlyginamuoju sluoksniu arba plytelių klijais. Jungiamoji kabelio ir galinė movos turi būti tame pačiame sluoksnyje. Sluoksnis gali būti iki 15 mm storio. Be keramikinių plytelių, grindų danga gali būti parketas (iki 16 mm), kamštinė ar plastikinė danga (iki 10 mm), ar kitos dangos, kurių gamintojų rekomendacijose numatytas šildymas. 6 pav.
7 Pav. Šildymo kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir t.t. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm. prireikus, šildymo kabelį nesunku atlaisvinti nuo lipnaus tinklelio ir lipnia juosta, esančia pakuotės komplekte, priklijuoti prie grindų. ThinMat kilimėlio klojimo schema ypatingai šlapiose patalpose (8 Pav.). Čia yra būtina hidroizoliacija ir pan. ThinMat šildymo kilimėlis reguliuojamas grindų temperatūros reguliatoriumi ECO 10FJ ar ECO 16FR. Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę, kaip papildomą priemonę apsaugai nuo elektros smūgio ar gaisro. 8 Pav.
Elektros sauga, matavimai ir įrenginių kaip tobulinimas
1.3 Šildymo elementų matavimai. Šildymo kabelio izoliacijos varžą (Re), kaip ir laidininkų varžą (R) reikia tikrinti prieš užliejimą ir po jo, ar po instaliavimo po medinėmis grindimis. Matavimo rezultatai surašomi specialioje lentelėje esančioje montavimo instrukcijoje, kas yra šildymo kilimėlio garantijos pagrindas (9 Pav.). Šildymo kabelio varža matuojama tarp dviejų kabelio laidininkų, o kabelio izoliacijos varža tarp laidininko ir jungiamojo kabelio įžeminimo laido, prijungto prie įžeminimo įrenginio. Laidininkų varžos nukrypimai nuo nominalios pažymėtos instrukcijoje negali skirtis daugiau kaip 0,95…1,10 karto. Izoliacijos varža turi būti didesnė nei 0,5 MΩ.
10 Pav. 1 Lentelė TASSU šildymo kabeliai tiesioginiam ar dalinai akumuliuojamam šildymui. Nominali įtampa ~220 - ~230 V. Galingumas 20 W/m. Jungiamojo laido ilgis 2.5 m. Žemiausia montavimo temperatūra -15 °C. 2 Lentelė TASSU šildymo kabelio parinkimo lentelė (~230V; 20 W/m). 3 Lentelė ThinMat grindų šildymo kilimėliai. Nominali įtampa 230 V. Žemiausia montavimo temperatūra +5 C. Jungiamojo laido ilgis 3m. Behalogeniniai jungiamasis ir šildymo kabeliai. ThinMat pakuotėje yra 80 cm lankstaus instaliacinio vamzdelio davikliui ir speciali lipni juosta nuo tinklelio nuimtam kabeliui prie grindų klijuoti.
Elektrinė įranga ir saugumas
Prieš jungiant grindų šildymą būtina: įvertinti laikymo, sienų ir sandarinimo reikalavimus, įsigyti saugos įrangą ir laikytis teisiškai nustatytų standartų. ThinMat sistemą galima jungti prie ECO 10FJ ar ECO 16FR termostato. Prie elektros tinklo kilimėliai jungiami per 30 mA srovės nuotėkio relę, kaip papildomą apsaugą nuo elektros smūgio ar gaisro.
Praktiniai patarimai dėl montavimo laiko ir aplinkos sąlygų
Pastaba: Per pirmas 4 savaites po betonavimo šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso. Jei šildymas įjungiamas per anksti, betonas aplink kabelį džiūsta greičiau, susidaro tuštumos, šildymo kabelis gali sugesti. Grindų šildymas turi būti išjungtas vėliausiai 2 dienas prieš klojant grindų dangai. Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą. Klojant grindų dangą, vadovautis dangos gamintojo rekomendacijomis ir instrukcijomis.
Techninės pastabos ir papildomos temos
Apie energijos tiekimą, kabelių pasirinkimą ir įvadus į mobiliuosius namelius: 6 kW trifaziam įvadui užtektų ir 5 gyslų 4 mm² skerspjūvio ploto kabelio. Tačiau jei planuojate ateitį plėsti galias, rekomenduojama vestis didesnį kabelį (pvz., 6 mm2). Reikia į apskaitos skydą atsivesti kabelį, pasijungti lauko hermetinį skydelį su rozetėm ir nuo to skydelio pajungti į namelį. Taip pat reikės gauti pažymą iš VEI, pasirašyti sutartį su ESO ir tada pajungti elektrą. Ši informacija naudinga fantazijai, trumpai įvardijant galimą pritaikymą prikabinamų namelių kontekste.

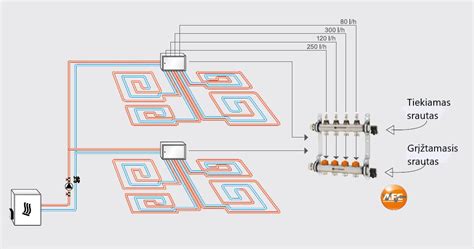

Infografikos ir vizualizacijos
Tinkami kilimai, dangos ir pasirinkimai
Be keraminių plytelių grindų galima naudoti parketą (iki 16 mm), kamštinę ar plastikinę dangą (iki 10 mm), arba kitas dangas, kurių gamintojų rekomendacijose numatytas šildymas. Svarbu laikytis gamintojo rekomendacijų ir užtikrinti, kad dangos paviršius tinkamai perduotų šilumą.
Prikabinamo namelio pavaroje pasiekiamos naujovės ir ateities perspektyvos
Elektrinių transporto priemonių ateitis susijusi su lengvu įkrovimu, didesniu elektrinių galingumų ir mažesne aplinkos tarša. Daugelyje rinkų taikomi elektromobilių kvotų reikalavimai, skatinantys pereiti prie švaresnių degalų. Tačiau papildomos temos apie automobilių rinką, viešąjį transportą ir elektrifikaciją gali būti įdomios platesniam kontekstui.
