Pavarų dėžės krumpliaračių keitimas

Mechaninė pavarų dėžė - sudėtingas automobilio komponentas, kurio priežiūra reikalauja ypatingo dėmesio. Mūsų autoservise Vilniuje atliekamas itin kokybiškas mechaninių pavarų dėžių remontas.

Kada reikalingas pavarų dėžės remontas?

Yra keli aiškūs požymiai, kurie signalizuoja, kad mechaninei pavarų dėžei gali būti reikalingas remontas arba bent jau profesionali diagnostika. Mechaninių pavarų dėžių remontas dažniausiai tampa būtinas, kai atsiranda:

• Netolygus ar sunkus pavarų perjungimas: Pavaros jungiasi su pasipriešinimu, girdisi girgždesys arba cypimas - tai rodo dėvėjimąsi guoliuose ar krumpliaračiuose.
• Pavarų išsijungimas važiuojant: Jei pavaros nebesilaiko įjungtos, problema gali slypėti susidėvėjusiose šakutėse, velenų šlicuose ar sinchronizatoriuose.
• Triukšmas ar vibracija iš pavarų dėžės: Girdimi bildesiai ar gaudesys dažniausiai atsiranda dėl nudilusių guolių ar netinkamo tepimo lygio.
• Alyvos nuotėkis: Alyvos praradimas gali sukelti rimtą pavarų dėžės pažeidimą, todėl svarbu laiku pastebėti nutekėjimo vietą.
• Variklio darbo sutrikimai dėl transmisijos pasipriešinimo: Kartais netinkamai veikianti pavarų dėžė lemia variklio užgesimą, ypač perjungiant pavaras.

Dažniausiai tokie gedimai atsiranda dėl dalių nusidėvėjimo, netinkamo tepimo ar neteisingos eksploatacijos, pavyzdžiui - per ilgo važiavimo su mažai alyvos, staigių pavarų perjungimų ar netinkamo sankabos naudojimo.

Konkretūs defektai, rodantys remonto būtinybę

Mechaninių pavarų dėžių viduje gali pasitaikyti įvairių gedimų, kurių ignoruoti nevalia:

• Guolių defektai: nudilę ar suaižėję riedėjimo guoliai sukelia ūžesį ir vibraciją.
• Velenų pažeidimai: išdilę kakliukai ar nutrūkę sriegiai lemia netikslų velenų darbą ir triukšmą.
• Krumpliaračių bei šakučių nusidėvėjimas: dėl to pavaros gali strigti arba visai nebesijungti.
• Sankabos mazgo pažeidimai: įtrūkimai, skylių išdilimas ar netolygus veleno įvorės darbas gali lemti netolygų pavarų perjungimą.

Kai pastebite bent vieną iš šių gedimo požymių, pavarų dėžės remontą reikėtų atlikti nedelsiant, nes net ir menkas defektas gali greitai sukelti rimtesnį pažeidimą ar visos dėžės gedimą.

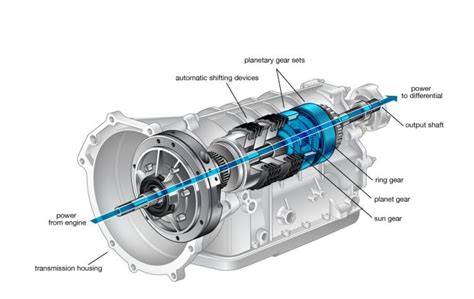

Mechaninės pavarų dėžės veikimo principas

Mechaninė pavarų dėžė veikia remiantis keliais pagrindiniais fizikos dėsniais: sukimo momentu, pavarų santykiu ir inercija. Variklio sukimo momentas perduodamas į pavarų dėžę, kur ji keičia jo dydį ir greitį prieš siunčiant jį į galinius ratus. Įprastai mechaninėse pavarų dėžėse pavarų kaita vykdoma rankiniu būdu naudojant sankabą ir pavarų perjungimo svirtį.

Mechaninės pavarų dėžės leidžia vairuotojui pasirinkti optimalią pavarą pagal įvairias važiavimo sąlygas, ar tai būtų kalnuotos vietos ar sunkiai apkrauta transporto priemonė. Tai suteikia geresnę kontrolę ir padeda išvengti variklio perkrovos. Nors mechaninės pavarų dėžės reikalauja tam tikrų vairuotojo įgūdžių ir įpročių, jos paprastai yra patikimesnės ir ilgiau tarnauja nei sudėtingesnės automatinės pavarų dėžės, ypač esant tinkamai jų priežiūrai. Kokybiškai atliktas mechaninių pavarų dėžių remontas užtikrins vairuotojui tinkamą automobilio eksploatavimą.

Įprasta, mechaninė pavarų dėžė susideda iš daugybės krumpliaračių. Pavarų dėžę su varikliu sujungia sankaba. Kiekvienas automobilis, naudojantis paprastą sankabą, turi ir sinchronizatorių. Sinchronizatorius padeda suderinti žiedo ir krumpliaračio sukimosi dažnį. Ši detalė leidžia užtikrinti sklandų pavarų perjungimą. Įprastinė mechaninė pavarų dėžė dažniausiai vadinama H tipo. Toks pavadinimas kilo nuo pavarų svirties judėjimo trajektorijos.

Įeinamasis krumpliaratis sukasi tiek pat kartų, kiek ir variklio velenas, o išeinamasis sukasi pagal konkrečios pavaros santykį. Sujungimo procesas nesudėtingas - žiedas visada sukasi kartu su varomuoju velenu, o dantukai, esantys žiedo šonuose, prijungia krumpliaračius prie šio veleno. Kai žiedas nėra sujungtas su krumpliaračiais ir jie sukasi laisvai, sakoma, jog įjungta laisva pavara, dažniausiai žymima ženklu N (nuo angl. žodžio „Neutral“).

Neteisingai perjungiant pavarą girdimas girgždesys todėl, kad bandant sujungti dviejų krumpliaračių dantukus, kurių sukimosi dažnis stipriai skiriasi, atsiranda trintis. Atbulinės pavaros (reverse) įjungimo principas yra analogiškas. Paprasčiausiai žiedas perjungiamas prie pavaros, su dviem krumpliaračiais, kurie sukasi priešinga kryptimi. Tokiu būdu automobilio ratai priverčiami suktis atgal.

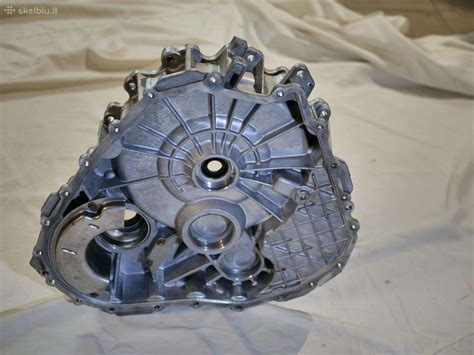

Kaip atliekamas pavarų dėžės remontas? Procesas ir eiga

1. Pirminė diagnostika ir bandomasis važiavimas
   • Patikrinami simptomai: ūžesys, cypimas, vibracija, sunkus perjungimas, „išmetamos“ pavaros, alyvos dėmės.
   • Atliekamas bandomasis važiavimas skirtingais režimais (apkrova / sukiai), klausoma triukšmų, jaučiamos vibracijos.
2. Alyvos ir išorės patikra
   • Nuleidžiama alyva, vertinamas kvapas/spalva, ar yra metalo drožlių.
   • Apžiūrimi riebokšliai, tarpinės, ventiliacijos taškai, ar nėra nuotėkių.
3. Dėžės nuėmimas nuo variklio
   • Nuimama transmisija (kartu tikrinama sankaba, smagračio būklė).
   • Žymimos padėtys, atjungiami traukės/kabeliai, pavarų selektorius.
4. Išardymas ir defektacija
   • Išardomas korpusas, pirminis/antrinis velenai, diferencialas.
   • Matavimai: guolių laisvumas, sinchronizatorių nudilimas, dantų profiliai, šakučių geometrija.
   • Nustatomas darbų sąrašas ir dalių keitimo apimtis.
5. Dalys ir techninės specifikacijos
   • Parenkami OEM ar kokybiški analogai: guoliai, sinchronizatoriai, krumpliaračiai, riebokšliai, tarpinės.
   • Patvirtinamos alyvos specifikacijos/klampa pagal gamintojo.
6. Remontas / atstatymas
   • Keičiami guoliai, sinchronizatorių, šakutės, riebokšliai; prireikus - krumpliaračiai, velenai, diferencialo elementai.
   • Atliekamas šimavimas (tarpinių parinkimas) ir tolerancijų sureguliavimas (backlash, preload).
   • Patikrinamas dantų kontaktas ir paviršių darbas.
7. Surinkimas ir sandarumo patikra
   • Paviršiai nuvalomi, naudojami teisingi sukimo momentai.
   • Nauja tarpinė / hermetikas pagal spec.
   • Sandarumo testas prieš montuojant į automobilį.
8. Montavimas atgal ir alyva
   • Dėžė montuojama, sureguliuojamas pavarų selektorius / traukės.
   • Užpildoma rekomenduota transmisijos alyva nustatytu kiekiu.
9. Kokybės kontrolė ir bandomasis važiavimas
   • Šalta/šilta eiga, visų pavarų perjungimas, triukšmo/vibracijų testas.
   • Patikrinamas sandarumas po bandomojo važiavimo.

Dažniausiai pasitaikantys gedimai

• Sudyla pavarų dėžės sinchronizatoriai.
• Pavarų dėžė ūžia (susidėvi dantračiai dėl tepalo stokos arba pavarų dėžės guoliai dėl didelio kilometražo).
• Tepalo trūkumas.
• Pavarų neįsijungimas (pasitaiko dėl blogos sankabos, kuri taip pat sugadina sinchronizatorių, taip neleisdama įsijungti pavarai).
• Pavaros išmetimas (iš pradžių sudyla sinchronizatorius, jo nepakeitus toliau dyla dantratis su mova. Dantratis į movą trinasi, nudaužo dantračio dantukus, kol galiausiai jų nelieka ir tuomet išmetama pavara).

Pavarų dėžės remontas ar keitimas?

Mechaninių pavarų dėžių remontas paprastai pasirenkamas, kai gedimai yra lokalūs ir mechaninė pavarų dėžė dar turi sveiką pagrindinę konstrukciją. Tokiu atveju pakanka pakeisti nusidėvėjusias detales, kad dėžė vėl veiktų tyliai ir sklandžiai. Dažniausiai remontuojama, kai:

• Sugedę arba nusidėvėję guoliai;
• Pažeisti sinchronizatoriai;
• Dėvisi šakutės ar perjungimo mechanizmai;
• Sugedę riebokšliai / sandarikliai;
• Aptinkamos smulkios drožlės alyvoje.

Kada geriau keisti arba atlikti kapitalinį remontą?

Jei pažeidimai yra gilūs arba išplitę, mechaninės dėžės remontas tampa ekonomiškai neefektyvus. Tokiu atveju rekomenduojamas keitimas į restauruotą arba kapitalinis remontas, kai atnaujinama visa transmisijos sistema. Keitimas būtinas, kai:

• Suskilusios arba deformuotos krumpliaračių dantys - transmisija ūžia net ir po guolių keitimo.
• Pažeisti velenai ar diferencialas - dėl smūgių, alyvos trūkumo ar ilgo eksploatavimo be priežiūros.
• Nulaužtos arba stipriai sudilusios šakutės, korpusas ar karterio dalys.
• Po defektacijos nustatoma, kad reikia pakeisti daugiau nei 50 % komponentų - tokiu atveju pigiau ir patikimiau montuoti restauruotą dėžę.
• Kai gamintojas nebegamina atskirų detalių ir jų sunku gauti, todėl remontas užtruktų ir pabrangtų.

Kapitalinis pavarų dėžės remontas taikomas tarpinei situacijai - kai išsaugoma korpuso dalis, bet pakeičiami visi vidiniai mazgai (guoliai, krumpliaračiai, sinchronizatoriai, riebokšliai, velenai). Toks sprendimas leidžia atkurti dėžės resursą iki naujos būklės.

Kaip prižiūrėti pavarų dėžę ir atidėti remontą?

Meistro įžvalga: Dažna vairuotojų klaida

Dažna vairuotojų klaida, ypač miesto spūstyse - rankos laikymas ant pavarų svirties. Net ir nedidelis spaudimas perjungimo šakutėms sukelia nuolatinę trintį su sinchronizatoriais, dėl ko šie perkaista ir dyla žymiai greičiau. Rekomenduojame įprasti laikyti abi rankas ant vairo, o transmisinę alyvą keisti bent kas 60-80 tūkst. km, net jei gamintojas nurodo kitaip.

Pjovimo technikos pavarų dėžės tepimas

Kad ir kokia būtų krūmapjovės markė, antras pagal svarbą komponentas po variklio yra pavarų dėžė, susidedanti iš dviejų sraigtinių pavarų, iš kurių mažesnė yra varomoji, didesnė - varomoji. Reguliarus krūmapjovės pavarų dėžės krumpliaračių tepimas yra toks svarbus, kad apie tai verta kalbėti atskirai.

Pavarų dėžės dizainas ir tepimas. Guoliais besisukanti pavara yra korpuse, susidedančiame iš dviejų simetriškų pusių ir priveržta varžtais. Varomoji pavara gauna sukimąsi iš variklio išilgai strypo, kuris baigiasi spygliukais (paprastai jų būna 7 arba 9), varomoji pavara perduoda sukimąsi į veleną, kuris yra skirtas pritvirtinti darbinį elementą - būgnelį su meškerėliu, trosus arba pjovimo diską. Suklio pusėje esantys krumpliaračio guoliai yra sandarinami alyvos sandarikliu, kuris apsaugo guolius ir juose esantį tepalą nuo užteršimo. Norėdami jį papildyti, ant korpuso yra varžtas, kurį atsukdami galite įpilti tepalo įrankio veikimo metu.

Jei neįtrauksite darbo su pjovimo disku, kai jis prikimba prie akmens ar bordiūro ir siunčia į greičių dėžę priešpriešinio smūgio impulsą, dėl kurio lūžta varomasis krumpliaračio dantis, kurio dalys palaipsniui pažeidžia visą įjungimą, tepalas gali atitolinti suremontuoti šį svarbų įrenginį ir kelis kartus pailginti tarnavimo laiką.

Pavarų dėžės išardymas patikrai ir tepalo keitimui (pjovimo technikos)

Norėdami tai padaryti, atjunkite korpusą ir strypą su velenu viduje nuo pavarų dėžės. Nuimame darbinį elementą nuo veleno ir nuplauname krumpliaračio mazgą, kad būtų patogiau jį išardyti. Atsukame varžtą-kaištį, bet jį galima palikti vietoje, nes jis neturi jokios galios apkrovos. Tada iš korpuso išimame pavaros pavarą. Norėdami tai padaryti, naudodami specialų traukiklį, iš žiedinės angos nuimkite laikantįjį žiedą, kuris korpuse laiko pavaros krumpliaračio bloką norimoje padėtyje. Kadangi guoliai su išoriniu žiedu yra sumontuoti sėdynėse su trukdžiais, juos nėra lengva išimti. Kad būtų lengviau atlikti šią užduotį, pavarų dėžės korpusą šildome guolių srityje plaukų džiovintuvu.

Kai tik korpuso metalas įkais, jis išsiplės ir trukdžiai išnyks. Dabar galite lengvai išimti iš korpuso varomąjį spiralinį reduktorių su dviem identiškais suporuotais guoliais. Mes pradedame išimti varomą reduktorių su velenu iš reduktoriaus korpuso. Čia pirmiausia replėmis siauromis nasromis nuimame centravimo įvorę, tada alyvos sandariklį, atsukdami jį atsuktuvu ar kitu tinkamu įrankiu. Taip pat, kaip ir pirmuoju atveju, ištraukiame laikančiąją dalį, suspausdami ją veržliarakčio nuėmikliu, tam panaudodami spynoje esančias skylutes. Pavaros korpusą pašildome plaukų džiovintuvu toje vietoje, kur yra varomo krumpliaračio bloko guoliai ir po kiek laiko ištraukiame šiek tiek patraukę veleną.

Įsitikinę, kad krumpliaračiai, guoliai, žiedai ir sandariklis yra tvarkingi, galite pradėti visiškai praplauti ir iš naujo sutepti pavarų dėžę. Jei randama pažeistų dalių, jas reikia pakeisti panašiomis.

Pavarų dėžės remonto kainos

Remonto kaina priklauso nuo kelių faktorių:

• Gedimo tipas ir mastas: Smulkūs darbai, tokie kaip guolių ar sinchronizatorių keitimas, kainuoja pigiau, nes nereikalauja pilno išardymo. Jei dėžė stipriai pažeista (pvz., sulūžę krumpliaračiai, sudilę velenai, pažeistas korpusas), tuomet reikia pilno kapitalinio remonto - kaina gali didėti kelis kartus.
• Automobilio markė ir modelis: Populiariems modeliams (pvz. VW, Škoda, Ford, Opel) dalys lengviau gaunamos ir pigesnės. Tuo tarpu premium markių (Audi, BMW, Mercedes) dėžės turi sudėtingesnę konstrukciją, todėl jų remontas brangesnis. Kai kuriems retiems modeliams dalys tiekiamos tik pagal užsakymą, todėl laukti ir mokėti tenka daugiau.
• Ar reikalingas pavarų dėžės išėmimas: Kai kuriais atvejais smulkūs darbai atliekami neišimant dėžės - pvz. alyvos keitimas, trosų reguliavimas, nedidelis sandariklio pakeitimas. Tačiau dauguma rimtesnių remontų reikalauja dėžės išmontavimo, o tai padidina darbo laiką (vidutiniškai +4-8 val.) ir kainą, nes reikia pakelti automobilį, atjungti sankabos ir variklio jungtis.
• Naudojamos dalys: naujos ar restauruotos. Naujos originalios dalys kainuoja brangiau. Restauruotos dalys - pigesnės, bet rekomenduojamos tik tam tikrais atvejais (pvz. krumpliaračių dantukų restauracija).
• Alyvos ir eksploatacinių medžiagų kaina: Mechaninė pavarų dėžė naudoja specialią transmisinę alyvą - jos kiekis ir tipas taip pat daro įtaką bendrai remonto kainai. Paprastai keičiama 2-3 litrai alyvos, priklausomai nuo dėžės tūrio.

Preliminari darbų kainų lentelė

Papildomų darbų kainos
