Pavarų dėžės ir jų elementai

Pavarų dėžė yra esminė automobilio transmisijos sistemos dalis, kuri perduoda variklio sukimo momentą į ratus, leisdama transporto priemonei efektyviai judėti įvairiais greičiais ir sąlygomis. Tinkama pavarų dėžės elementų priežiūra padeda išlaikyti automobilio efektyvumą ir patikimumą. Pavarų perjungimo mechanizmai - tai sistemų rinkinys, kuris leidžia perduoti variklio galią į ratų ašį, keičiamas priklausomai nuo norimo greičio ir sukimo momento.

Pavarų dėžių tipai ir jų veikimo principai

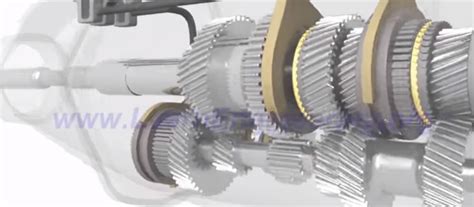

Manualinė (rankinė) transmisija

Manualinė (rankinė) transmisija yra tradicinė ir labiausiai paplitusi transmisijos rūšis daugelyje automobilių.

Traktoriuose su mechanine pakopine transmisija pakeisti perdavimo skaičių trunka ne mažiau kaip 1,5-2 s. Dėl didelio stabdymo momento, kurį užtikrina bet koks sėjos ir ypač dirvos dirbimo agregatas, traktorius visiškai sustoja. Perjungus kitą pavarą, traktorius turi įsibėgėti iš naujo iki reikiamo darbinio greičio. Perjungiant pavarą ir įsibėgėjant mašinai su įgilintomis agregato darbinėmis dalimis, labai apkraunama pagrindinė frikcinė sankaba, todėl ji intensyviai buksuoja. Šio proceso metu neįmanoma išsaugoti stabilaus variklio darbo režimo: nutraukus galios perdavimą transmisijai, variklio apkrova staiga sumažėja, o įjungus pavarą ir iš naujo įsibėgėjus jėgos agregatas dirba perkrovos režimu. Traktorius įsibėgėja netolygiai, traukos jėgos svyravimai per traktoriaus liemenį persiduoda kabinai, o iš jos - vairuotojo sėdynei. Teigiama, kad kuo pasipriešinimas traukai didesnis, tuo mechaninės transmisijos naudojimas neefektyvesnis. Tai nesunku iliustruoti agreguojamo su grėbliu ir agreguojamo su skutikliu traktorių pavyzdžiais. Traktoriaus su mechanine transmisija pavarų perjungimo strategija yra tokia: iš esmės ji neskirta agregato greičiui didinti nuosekliai perjungiant pavaras, o tik sudaro galimybę kiekviena darbinio diapazono pavara pajudėti iš vietos ir ja pasiekti atitinkamą darbinį greitį, t. y. kiekviena pavara traktorius turi pajudėti iš vietos ir įsibėgėti iki pageidaujamo greičio. Transporto darbuose pavarų perjungimas, nutraukiant galios perdavimą varantiesiems traktoriaus ratams, taip pat turi nemažai trūkumų. Pirmiausia, jei važiuojant prastu keliu, kalvota vietove tenka sustoti ir vėl pajudėti iš vietos, mašina gali pradėti buksuoti.

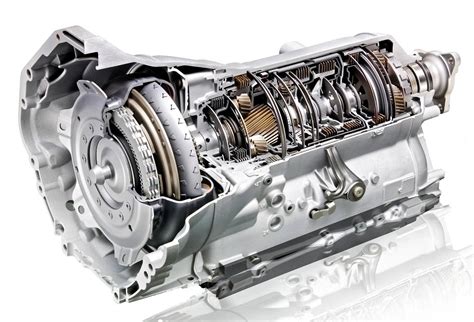

Automatinė transmisija

Automatinė transmisija leidžia perjungti pavaras be vairuotojo įsikišimo.

• Technologijų pažanga: Modernios automatinės transmisijos dažnai naudoja dvigubo sankabos technologiją (angl. Dual-Clutch Technology).

Dvigubo sankabos transmisijos suteikia labai greitą ir sklandų pavarų perjungimą, be tradicinės automatinės transmisijos trukdžių.

Variatorinės (CVT) sistemos

CVT sistemos naudoja skirtingą veikimo principą nei tradicinės transmisijos. Vietoje fiksuotų pavarų naudojama kintamo perkelimo sistema, kuri nuolat prisitaiko prie variklio sukimo momento.

Hidromechaninės pakopinės pavarų dėžės

Šiuolaikiniuose mažos, vidutinės ir didelės galios traktoriuose su 4 ir 6 cilindrų varikliais dažnai naudojamos šios hidromechaninės transmisijos:

• mechaninės su dinaminiais reduktoriais arba sukimo momento stiprintuvais (angl. power shift);
• pusiau dinaminės arba kombinuotos (angl. part power shift);
• dinaminės (angl. full power shift).

Pirmojo tipo pavarų dėžės iš esmės yra mechaninės, tik su transmisijos įėjime įrengtu 2-3 pakopų dinaminiu reduktoriumi, leidžiančiu šias pakopas perjungti eigoje, nenutraukiant galios perdavimo varantiesiems ratams. Mechaninės transmisijos su dinaminiais reduktoriais arba sukimo momento stiprintuvais (taip šio tipo transmisijos vadintos anksčiau) naudojamos kaip pažangesnė alternatyva mechaninėms pavarų dėžėms mažo, iki 80 AG pajėgumo, dažniausiai specialiosios paskirties traktoriuose. Universalios paskirties mažos ir vidutinės galios mašinose šios transmisijos yra jau bazinėje įrangoje. Populiaru be dinaminio įrengti ir elektrohidraulinį reverso reduktorių, dėl kurio dirbti priekiniu krautuvu gerokai patogiau.

Pusiau dinaminės arba kombinuotos pavarų dėžės konstrukciškai sudarytos iš dviejų dalių: mechaninės pagrindinės ir hidromechaninės pridėtinės sekcijų. Pastaroji įrengiama priešais mechaninę pavarų dėžės sekciją.

Dinaminėse pavarų dėžėse ir pavaros, ir diapazonai, kurių dažniausiai būna trys (lėtųjų pavarų, darbinių ir transportinių greičių), perjungiami nenutraukiant galios perdavimo varantiesiems ratams. Tai pažangiausios hidromechaninės pakopinės pavarų dėžės, kurios, palyginti su pusiau dinaminėmis pavarų dėžėmis turi vieną, bet esminį trūkumą - mažesnį perdavimo skaičių eilės tankį. Didesnis daugiadiskių sankabų ir planetinių reduktorių skaičius itin reiklus užimamai erdvei, todėl naudingame transmisijos tūryje gamintojams pavyksta įrengti tik iki 19 pavarų, jei su eigos lėtintuvu - iki 23. Kita priežastis, susijusi su didelės galios ir sukimo momento perdavimu: dinaminės pavarų dėžės dažniausiai naudojamos aukštesniojo segmento (per 180 AG) vidutinės galios traktoriuose ir kartais didelės galios mašinose. Šių traktorių galios perdavos elementai (velenai, krumpliaračiai, sankabos) yra didesnių gabaritų, masyvesni.

Daug kompanijų („John Deere Power Systems" (JDPS), „New Holland" (CNH), „Valtra", ZF), gaminančių hidromechanines pakopines transmisijas, greta jų arba vietoje dinaminių pavarų dėžių siūlo bepakopes transmisijas. Didelį tarpusavio unifikacijos laipsnį lemia atskirų mazgų, ypač daugiadiskių šlapiojo tipo sankabų, gamybos specifika. Dar septintajame praėjusio amžiaus šimtmetyje buvo nubrėžtos tolesnės hidromechaninių transmisijų vystymo gairės. Projektuojant hidromechanines pakopines transmisijas, tenka suderinti du vienas kitam prieštaraujančius veiksmus: pavaros turi būti perjungiamos sklandžiai, bet kartu ir staigiai.

Dinaminės pakopinės pavarų dėžės ir jų pranašumai

Dinaminės pakopinės pavarų dėžės minėtų trūkumų neturi. Jos leidžia perjungti pavaras nekeičiant (nemažinant) variklio apkrovos. Nepertraukiamą sukamojo judesio perdavimą užtikrina daugiadiskės movos su frikciniais antdėklais: sankabos ir stabdžiai. Pavarų keitimo metu nereikia išjungti pagrindinės frikcinės sankabos. Be to, nereikia suvienodinti jungiamų krumpliaračių apskritiminio greičio. Reikia pastebėti, kad pagrindinė frikcinė sankaba daugelyje transmisijų pakeista daugiadiske šlapiojo tipo sankaba su reverso reduktoriumi, pvz.: Case IH/New Holland Range Command ir Auto Command, Massey Ferguson Dyna-4 ir Dyna-6, Valtra HiTech, Advance ir Versu. Reverso reduktorius sudarytas iš dviejų daugiadiskių šlapiojo tipo sankabų, kurias abi išjungus variklis atjungiamas nuo transmisijos.

Dinaminėse hidromechaninėse pavarų dėžėse pavaros ir diapazonai perjungiami nenutraukiant galios perdavimo varantiesiems ratams. Šios pavarų dėžės dažnai žymimos FPS (angl. Full Power Shift). Tokių pavarų dėžių rinkoje nedaug: Case IH/New Holland Power Command ir Ultra Command, kiek anksčiau John Deere 7000-7030 serijų traktoriuose naudota 19/7 PowrShift. John Deere PowrShift pavarų dėžėje stabilų pavarų perjungimą, nepriklausomai nuo apkrovos, užtikrina transmisijos valdymo sistemoje įrengtas specialus hidraulinis akumuliatorius. Dinaminė CNH PowerCommand pavarų dėžė dar modernesnė. Joje įrengtos 9 daugiadiskės sankabos ir patikimiau prie didesnių apskritiminių greičių dirbantys cilindriniai įstrižakrumpliai krumpliaračiai. Pavarų dėžės velenai įrengti ritininiuose kūginiuose guoliuose, kurie pranašesni mechanizmuose, veikiamuose didelių smūginių apkrovų, o sankabų ir krumpliaračių tepimas - slėginis. Power Command pasižymi moderniu valdymo protokolu: programuojami reversiniai greičiai (pavaros), automatinis grįžimas Go To prie iš anksto nustatyto greičio (pavaros), Speed Matching funkcija, kuri pakeitus diapazoną automatiškai parenka traktoriaus važiavimo greitį, labiausiai atitinkantį perdavimo skaičių.

Pavarų dėžės komponentai ir priežiūra

Pavarų dėžės pagalvės

Pavarų dėžės pagalvės - tai specialios gumos, poliuretano ar kitų elastomerinių medžiagų pagamintos dalių komplektacijos, kurios pritvirtinamos prie pavarų dėžės ir automobilio rėmo ar korpuso. Pagrindinė pavarų dėžės pagalvių funkcija - absorbuoti smūgius ir vibracijas, kurie atsiranda perkraunant galią iš variklio į pavarų dėžę. Pavarų dėžės pagalvės yra svarbi automobilio transmisijos sistemos dalis, kurios funkcijos - vibracijų slopinimas, triukšmo mažinimas ir mechaninių dalelių apsauga - tiesiogiai veikia vairavimo komfortą ir saugumą. Reguliarus aptarnavimas, periodinis tikrinimas ir, jei reikia, laiku atliekami remonto ar pakeitimo darbai padeda išlaikyti optimalų sistemos veikimą.

Tepalo - alyvos karteriai

Tepalo - alyvos karteriai yra esminė variklio sistemos dalis, užtikrinanti tinkamą alyvos cirkuliaciją ir variklio aušinimą. Šie komponentai atlieka svarbų vaidmenį sumažinant trinimą, apsaugant variklio judančias dalis nuo pernelyg didelio nusidėvėjimo bei užtikrinant sklandų ir efektyvų variklio darbą. Tepalo - alyvos karteriai - tai konstrukciniai elementai, įrengti variklio apačioje, kuriuose kaupiama alyva, reikalinga variklio tepimui.

Karterių tipai:

• Metaliniai karteriai: Dažniausiai naudojami dėl savo tvirtumo ir atsparumo karščiui.
• Plastikiniai karteriai: Naudojami lengvesniems varikliams arba esant mažesnėms temperatūroms.

Tepalo - alyvos karteriai yra neatsiejama variklio tepimo sistemos dalis, kuri užtikrina sklandų alyvos cirkuliacijos procesą, sumažina vibracijas ir padeda apsaugoti variklio komponentus nuo pernelyg didelio nusidėvėjimo. Investuokite į kokybiškus tepalo - alyvos karterius ir pasirūpinkite jų reguliaria priežiūra, kad užtikrintumėte optimalų variklio veikimą ir sumažintumėte remonto kaštus ateityje.

Tepalo - alyvos aušintuvai

Tepalo - alyvos aušintuvai yra svarbi dalis variklio šilumos valdymo sistemoje, užtikrinanti efektyvų aušinimą ir stabilų variklio veikimą. Jie padeda atvėsinti alyvą, kuri ne tik tepa variklio judančias dalis, bet ir atlieka aušinimo funkciją. Tinkamai veikiantys tepalo - alyvos aušintuvai prisideda prie variklio ilgaamžiškumo, mažina perkaitimo riziką ir užtikrina optimalų variklio našumą net esant intensyviam naudojimui. Tepalo - alyvos aušintuvai - tai specialios variklio sistemos dalys, kurios padeda reguliuoti alyvos temperatūrą. Alyva, veikdama kaip tepimo medžiaga, kartu su aušintuvais aktyviai dalyvauja variklio šilumos balansavime. Tepalo - alyvos aušintuvai veikia kaip šilumos mainų sistema. Kai variklis dirba, alyva sugeria šilumą, o aušintuvai padeda išsklaidyti perteklių. Aušintuvų efektyvumą lemia naudojamos medžiagos. Tepalo - alyvos aušintuvai yra esminė variklio aušinimo sistemos dalis, užtikrinanti, kad alyva būtų tinkamai atvėsinta ir sklandžiai cirkuliuotų per variklį. Tinkamai veikiančių aušintuvų dėka sumažėja variklio perkaitimo rizika, pagerėja tepimo savybės ir padidinamas variklio ilgaamžiškumas. Reguliarus patikrinimas, tinkama priežiūra ir laiku atliekami remonto darbai yra būtini norint išlaikyti aušintuvų efektyvumą.

Pavarų dėžės - hidrauliniai filtrai

Pavarų dėžės - hidrauliniai filtrai yra esminė dalis modernių automobilių transmisijos sistemose, kuri užtikrina, kad hidraulinis skystis būtų švarus ir tinkamai cirkuliuotų per visą sistemą. Šie filtrai padeda apsaugoti pavarų dėžės komponentus nuo teršalų, dulkių ir nusidėvėjimo, todėl išlaiko sistemos efektyvumą ir ilgaamžiškumą. Hidrauliniai filtrai yra sukurti siekiant pašalinti kietąsias daleles, nešvarumus ir kitus teršalus iš hidraulinio skysčio, kuris perduoda galią transmisijos sistemoje.

Filtrų tipai:

Pavarų dėžėje naudojami hidrauliniai filtrai gali skirtis priklausomai nuo transmisijos tipo, konstrukcijos ir gamintojo specifikacijų.

• Daugkartiniai filtrai: Moderniose sistemose dažnai naudojami daugkartiniai filtrai, kurie gali būti valomi ir pakartotinai naudojami per ilgesnį laikotarpį.

Tepalo - alyvos aušintuvai ir hidrauliniai filtrai yra neatsiejama pavarų dėžės sistemos dalis, užtikrinanti, kad visi variklio komponentai būtų tinkamai tepami ir aušinami. Hidraulinių filtrų funkcija - pašalinti nešvarumus ir užtikrinti sklandų hidraulinio skysčio cirkuliavimą - yra esminė siekiant išvengti sisteminių gedimų ir išlaikyti transmisijos sistemos efektyvumą. Investicija į kokybiškus hidraulinius filtrus ir jų reguliarus keitimas yra būtina siekiant užtikrinti, kad jūsų automobilio transmisijos sistema veiktų sklandžiai ir patikimai. Laiku atlikta priežiūra ir profesionalus aptarnavimas - tai pagrindiniai veiksniai, lempiantys ilgaamžiškumą ir optimalų variklio našumą.

Pavarų dėžės davikliai ir vožtuvai

Pavarų dėžės davikliai ir vožtuvai - tai kritinės automobilių transmisijos sistemos dalys, užtikrinančios tikslų variklio ir pavarų dėžės veikimą. Tinkamai veikiantys davikliai ir vožtuvai renka bei perduoda svarbią informaciją, padedančią valdyti pavarų perjungimo procesą ir optimizuoti hidraulinės sistemos darbą.

Davikliai ir jų funkcijos

Pavarų dėžės davikliai yra įrenginiai, kurie stebi įvairius transmisijos parametrus, tokius kaip pavarų perjungimo kampai, slėgis hidraulinėje sistemoje ar temperatūra. Davikliai yra įrenginiai, kurie fiksuoja įvairius aplinkos ar sistemos parametrus, tokius kaip temperatūra, slėgis, drėgmė, šviesa, judesys ir kiti kintamieji, ir paverčia šią informaciją elektriniais signalais.

• Temperatūros davikliai: Naudojami stebėti temperatūros pokyčius.
• Slėgio davikliai: Šie davikliai matuoja skysčių ar dujų slėgį.
• Judėjimo ir greičio davikliai: Naudojami aptikti objektų judėjimą arba matuoti jų greitį.

Moderniuose automobiliuose davikliai ir kitos el. dalys yra integruoti į sudėtingas valdymo sistemas, kurios padeda užtikrinti optimalų variklio ir transmisijos veikimą.

Vožtuvai ir jų svarba

Vožtuvai pavarų dėžėje yra atsakingi už hidraulinio skysčio srautą ir spaudimo reguliavimą, kurie yra būtini efektyviam pavarų perjungimui.

Elektronikos komponentai

Davikliai ir kitos el. dalys yra esminės modernių elektroninių sistemų sudedamosios dalys, kurios atlieka svarbias funkcijas nuo informacijos rinkimo iki valdymo signalų perdavimo. Šios komponentės plačiai naudojamos įvairiose srityse - nuo automobilių pramonės ir pramonės automatizavimo iki buitinių elektronikos įrenginių.

• Mikrokontroleriai: Tai centrinės valdymo sistemos, kurios apdoroja daviklių surinktus duomenis ir perduoda juos į kitus įrenginius.
• Jungikliai: Mechaniniai ar jutikliniai elementai, kurie leidžia įjungti arba išjungti elektrinius srautus.
• Signalų stiprintuvai ir filtrai: Naudojami, kad užtikrintų, jog perduodami signalai būtų stiprūs, aiškūs ir be triukšmo.
• Modulinės jungtys: Leidžia patogiai sujungti įvairius elektronikos komponentus.
• Kabelių ir lizdų sprendimai: Naudojami sujungimui ir energijos tiekimui tarp skirtingų sistemos dalių.

Norint užtikrinti, kad davikliai ir kitos el. dalys veiktų efektyviai, svarbu reguliariai atlikti sistemos diagnostiką. Investicija į kokybiškus komponentus kartu su profesionaliu aptarnavimu yra būtina siekiant išvengti sisteminių gedimų. Davikliai ir kitos el. dalys yra neatsiejama modernių elektroninių sistemų dalis, kuri užtikrina tikslią informacijos rinkimą, signalo perdavimą ir sistemų valdymą. Tinkamai veikianti šių komponentų sistema padeda užtikrinti efektyvumą, saugumą ir komfortą įvairiose srityse - nuo automobilių ir pramonės įrengimų iki buitinės elektronikos. Reguliarus patikrinimas, tinkama priežiūra ir profesionalus aptarnavimas yra esminiai veiksniai, lempiantys ilgaamžiškumą bei optimalų veikimą.
