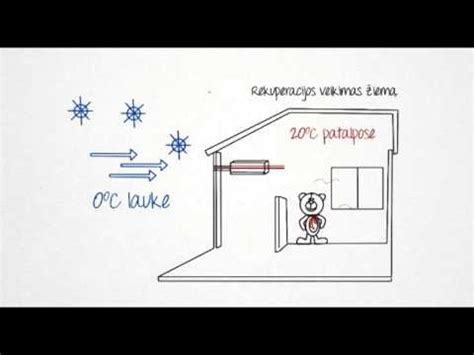

Rekuperacinė vėdinimo sistema yra modernus sprendimas, užtikrinantis ne tik nuolatinį vėdinimą ir šilumos taupymą, bet ir žymiai pagerinantis gyvenimo kokybę. Tinkamai įrengta rekuperacijos sistema leidžia gyventi sveikiau, kokybiškiau išsimiegoti, jausti mažesnį nuovargį, ilgiau išlikti energingam. Be to, ji padeda greičiau pašalinti nemalonius kvapus, apsaugo namo konstrukcijas nuo pelėsio, o karštomis vasaros naktimis efektyviai vėsina patalpas.
Rekuperacinės sistemos projektavimas ir įrengimas
Sklandų ir patikimą rekuperacinės vėdinimo sistemos darbą lemia pats rekuperatorius, todėl jo pasirinkimas turėtų būti paremtas gerais vartotojų atsiliepimais ir patirtimi. Rekuperacinės sistemos įrengimo kaina susideda iš rekuperatoriaus, vėdinimo medžiagų ir darbų.
Siekiant maksimalios naudos iš vėdinimo sistemos, būtina kokybiškai suprojektuoti ir suplanuoti efektyvią vėdinimo sistemą. Projektuojant svarbu atkreipti dėmesį į šiuos aspektus:
- Nominali oro apykaita ir oro paskirstymas.
- Pastato suskirstymas į oro tiekimo ir šalinamo oro zonas.
- Oro paėmimo, pratekėjimo ir išmetimo angų suplanavimas.
- Ortakių parinkimas.
- Oro filtracijos lygio nustatymas.
- Šiluminė ortakių sistemos izoliacija.
- Nemokamas vėsinimas vasarą.
- Tinkamiausias rekuperatorius.
Oro paskirstymas ir zonos

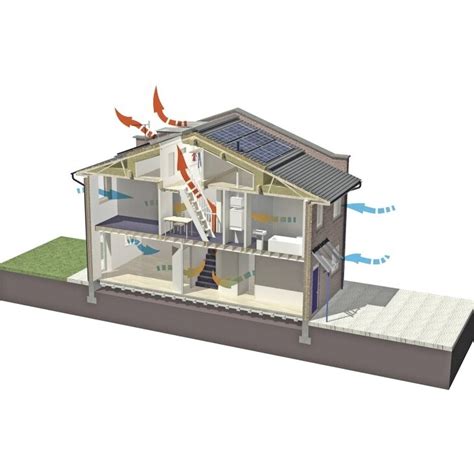

Šviežias oras tiekiamas į gyvenamąsias zonas, iš kurių turi tekėti per pratekėjimo zonas į labiau užterštas, drėgnas, t.y. šalinimo zonas. Oro tekėjimas iš oro tiekimo zonos į pratekėjimo zoną ir iš jos į oro šalinimo zoną turi būti užtikrintas tiek esant atidarytoms, tiek ir uždarytoms patalpų durims.
Oro paėmimo ir išmetimo angų planavimas
Lauko oras turi būti paimamas ten, kur yra švariausias, išlaikant reikiamą atstumą nuo nuotekų alsuoklių, kaminų, oro išmetimo angų, šiukšlių konteinerių ir automobilių stovėjimo aikštelių. Oro paėmimo ir išmetimo angų atstumai nėra smulkmena - tai vienas svarbiausių rekuperacinės sistemos efektyvumo veiksnių.
Tinkamas oro paėmimo ir išmetimo angų išdėstymas yra vienas iš svarbiausių rekuperacinės sistemos projektavimo etapų. Nuo to priklauso sistemos efektyvumas, triukšmo lygis, šviežio oro kokybė ir net namo energinė klasė. Per mažas atstumas tarp angų yra dažna problema, net 1,5 m atstumas dažnai būna per mažas.
Ypatingą dėmesį reikia skirti terasos zonai, kurioje dažnai būna kepsninės, lauko srautas ir dūmai, galintys užteršti įeinantį orą.
Where Best to Put Ventilation Intakes? ERV, HRV, Supply and Intermittent Exhaust Vent Terminals
Ortakių sistema
Ortakiai yra vėdinimo sistemos dalis, kuri gali būti standi skardinė arba lanksti plastikinė. Kiekviena jų turi savo privalumų ir, tinkamai suprojektuota, yra tinkama naudojimui. Svarbiausia parenkant ortakius būtina remtis pagrindiniais reikalavimais.
Centralizuotos ir decentralizuotos sistemos
Ventiliacijos sistemos gali būti skirstomos į centralizuotas ir decentralizuotas. Centralizuota sistema - kai visose pastato patalpose oro tiekimas ir ištraukimas užtikrinamas vienu centriniu vėdinimo įrenginiu ir viena ortakių sistema. Decentralizuota sistema - kai visose patalpose yra įtaisomi atskiri mini vėdinimo įrengimai, ir vamzdynų tiesti nereikia. Tokia sistema paranki, kai pastatas yra renovuojamas arba norima vėdinti tik vieną patalpą. Lyginant su centrine sistema, pagrindiniai decentralizuotos sistemos trūkumai yra mažesni oro srautai, didesnis triukšmo lygis ir mažesnis šilumos atgavimo efektyvumas. Dėl to labai svarbu pasirinkti itin kokybišką rekuperatorių, pavyzdžiui, iš „Zehnder“ produktų galima išskirti ComfoSpot 50 ir ComfoAir 70 - puikius, analogų neturinčius mini rekuperatorius.
Metalinių ir plastikinių ortakių palyginimas
Esant centralizuotai oro paskirstymo sistemai, galima pasirinkti standartinius metalinius (industrinio tipo) arba higieniškus ir sandarius plastikinius ortakius.
Pagrindiniai metalinių ortakių trūkumai yra higienos užtikrinimas vamzdyne, žema sandarumo klasė ir garso pernešimas tarp patalpų. Metalo paviršius (padengtas lipnia antikorozine mase ir montavimo jungtys (kniedės, sraigtai) yra ideali terpė įvairiems nešvarumams ir dulkėms kauptis. O valyti tokią sistemą yra komplikuota dėl sumontuotų sklendžių.
Norint turėti higienišką, patikimą ir ilgaamžę oro paskirstymo sistemą, patariama rinktis plastikinę lanksčių ortakių sistemą. Lanksčių plastikinių ortakių paviršius yra higieniškas ir antistatinis, neleidžia kauptis nešvarumams ortakių viduje. Pasirinkus šią ortakių sistemą, būsite tikri, kad po apdailos sluoksniu sumontuoti ortakiai nerūdys ir nekaups dulkių, o jei atsirastų poreikis valyti ortakius - tai padaryti labai paprasta naudojant „Zehnder“ ortakių valymo įrankius. Daugiau žiūrėkite vaizdo įraše: Bösch Reinigungswelle Airmaster-Ultra für Flachkanäle.
Taip pat lanksčiųjų ortakių pagrindu sukurta sistema turi skirtingą surinkimo logiką nei metaliniai kanalai. Naudojant metalinius kanalus, magistraliniai kanalai praeina per skirtingas patalpas, todėl, siekiant užkirsti kelią garso plitimui ir oro srauto triukšmui, reikalingas kruopštus planavimas ir papildomi triukšmo slopintuvai. Plastikinė ortakių sistema montuojama kolektoriaus principu. Tai reiškia, kad į kiekvieną patalpą iš kolektoriaus keliauja atskiri ortakiai. Tai stabdo garso sklidimą tarp patalpų. Kolektorinė sistema yra lengviau projektuojama, montuojama ir balansuojama. Aukštesnės kokybės plastikinius ortakius, kaip ComfoFlat 51, galima įleisti į perdangos liejinio, grindinio šildymo betono ar išorinį pastato šiltinimo sluoksnius.
Teisingai pasirinkta ir suplanuota ortakių sistema tarnaus ilgus metus ir padės aprūpinti namus švariu ir šviežiu oru.
Oro filtracija
Vėdinimo sistemose naudojami filtrai skirstomi į klases, atsižvelgiant į reikiamų išfiltruoti dalelių dydį. Filtrų klasė turi būti parinkta pagal poreikį konkrečių paskirčių vėdinimo sistemoms. Gyvenamųjų pastatų vėdinimo sistemoms dažniausiai naudojamos šios filtrų klasės - G3, G4, F5, F7. Jeigu gyventojai turi kvėpavimo sutrikimų arba yra alergiški, tokiu atveju reikėtų naudoti F7 ir aukštesnės klasės filtrus. Prieš pasirenkant filtrų klasę, svarbu numatyti kuo ilgesnį efektyvaus naudojimo laikotarpį. Filtrai privalo būti valomi arba keičiami reguliariai, kai tik užsiteršia.
Ortakių izoliacija ir vėsinimas vasarą
Kad apsaugoti vėdinimo sistemą nuo kondensavimosi, ortakiai, esantys nešildomose patalpose, oro paėmimo iš lauko ir išmetimo į lauką ortakiai, privalo būti izoliuoti. Oro paėmimui iš lauko ir išmetimui į lauką visada reikia izoliuoti ortakius. Tam naudojamas skardinis izoliuotas arba izoliacinių savybių turintis pūsto polietileno ortakis.
Bypass oro apvedimo sklendė skirta vasaros naktų vėsinimui - ji uždaro šilumokaitį atidarydama oro apėjimo kanalą, kad nevyktų šilumogrąža, t.y. kad nebūtų tiekiamas šiltas oras į patalpas, kai to nereikia. Bypass naudojama vasaros naktimis, kai lauke vėsiau nei viduje.
Rekuperatorius - sistemos širdis
Rekuperatorius yra pagrindinė efektyvios vėdinimo sistemos dalis, kurios svarbiausios funkcijos - užtikrinti reikiamą oro apykaitą, filtruoti tiekiamą ir šalinamą orą bei sugrąžinti šilumą. Renkantis rekuperatorių, pagrindiniai faktoriai, lemiantys įrenginio ir visos vėdinimo sistemos efektyvumą bei gyventojų komfortą, yra rekuperatoriaus galingumas, šilumokaitis, ventiliatoriai, rekuperatoriaus triukšmo izoliacija, filtrai ir rekuperatoriaus valdiklis.
Jei jums reikia pagalbos su jūsų projektu, susisiekite su mumis. Siūlome savo paramą ir patarimus įvairių tipų projektams.
