Šis vadovas skirtas Opel Vectra (2004 metų modelio) savininkams, norintiems suprasti ir valdyti automobilio saugiklių sistemą. Saugikliai yra esminė transporto priemonės elektros sistemos dalis, apsauganti įvairius komponentus nuo perkrovos ir galimų pažeidimų. Supratimas, kur yra saugikliai, kaip juos patikrinti ir pakeisti, gali padėti išvengti brangių remonto darbų ir užtikrinti tinkamą automobilio funkcionavimą.
Kas yra Saugikliai ir Kodėl Jie Svarbūs?
Saugiklis - tai specialus elektros grandinės komponentas, sukurtas nutraukti grandinę, kai srovė viršija nustatytą ribą. Tai apsaugo kitus elektros sistemos komponentus (pvz., žibintus, radiją, variklį) nuo perkaitimo ir gedimo. Saugikliai veikia kaip savotiški "elektros saugikliai", kurie aukoja save, kad apsaugotų brangesnius ir sudėtingesnius komponentus.
Opel Vectra 2004 modelyje saugikliai yra išdėstyti keliose vietose, o kiekvienas saugiklis atsakingas už tam tikrą elektros grandinės dalį. Jei pastebite, kad kažkas automobilyje neveikia (pvz., neveikia žibintai, radijas ar langų kėlikliai), pirmiausia turėtumėte patikrinti saugiklius, kurie yra susiję su ta grandine.

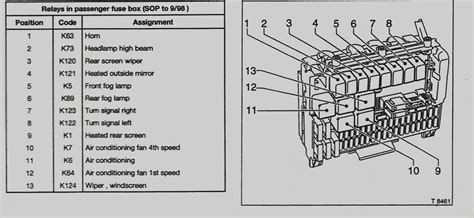

Saugiklių Dėžučių Vietos Opel Vectra 2004
Opel Vectra 2004 modelyje (Vectra C) yra trys pagrindinės saugiklių dėžutės, kurios apima:
- Salono saugiklių dėžutė (prietaisų skydelio montavimo blokas)
- Bagažinės saugiklių dėžutė (bagažinės skyriaus montavimo blokas)
- Variklio skyriaus saugiklių dėžutė (po variklio dangčiu montuojamas blokas)
Tikslus išdėstymas gali šiek tiek skirtis priklausomai nuo konkrečios modelio specifikacijos ir rinkos, kurioje automobilis buvo parduotas. Svarbu atkreipti dėmesį į tai, kad kai kuriuose modeliuose gali būti ir papildomų saugiklių, skirtų specifinėms funkcijoms.
Saugiklių Dėžutė Salone (Prietaisų Skydelio Montavimo Blokas)
Saugiklių dėžutė salone dažniausiai yra po prietaisų skydeliu, vairuotojo pusėje. Ją pasiekti gali reikėti atidaryti nedidelį dangtelį arba nuimti plastikinę apdailą. Šioje dėžutėje paprastai rasite saugiklius, atsakingus už salono apšvietimą, radiją, langų kėliklius, centrinį užraktą ir kitus komforto bei patogumo komponentus.
Salono Saugiklių Schema ir Reikšmės
| Nr. | Apsaugomas kontūras | Nominali srovės jėga |
|---|---|---|
| 1 | Informacinė-pramoginė sistema | 20 A |
| 2 | Salono šildymo, vėdinimo, oro kondicionavimo sistema (HVAC) | 7.5 A |
| 3 | Stoglangis | 20 A |
| 5 | Durų elektros įrangos valdymo blokas | 7.5 A |
| 6 | Stabdžių žibintai | 7.5 A |
| 7 | Salono elektros įrangos valdymo blokas | 30 A |
| 8 | Priekinės keleivio durų elektros įrangos valdymo blokas | 30 A |
| 9 | Centrinis valdymo įrenginys | 7.5 A |
| 10 | Vairo kolonėlės valdymo blokas | 7.5 A |
| 11 | Diagnostikos jungtis | 5 A |
| 12 | Akumuliatoriaus apsaugos nuo perkrovos įrenginys | 15 A |
| 15 | Vairuotojo durų elektros įrangos valdymo blokas | 30 A |
| 17 | Prietaisų skydelis / informacinis ekranas | 15 A |
| 18 | Kondicionierius | 7.5 A |
| 20 | ESP jutiklis | 7.5 A |
| 21 | Telematika | 7.5 A |
| 22 | Cigarečių pridegiklis | 30 A |
| 23 | Salono šildymo, vėdinimo, klimato kontrolės sistema (HVAC) | 30 A arba 40 A |
| 25 | Šildymo / kondicionieriaus sistema | 7.5 A |
| 26 | Prietaisų skydelis / informacinis ekranas | 7.5 A |
Saugiklių Dėžutė Bagažinėje (Bagažinės Skyriaus Montavimo Blokas)
Kai kuriuose Vectra C modeliuose papildoma saugiklių dėžutė gali būti bagažinėje, dažniausiai šone arba po grindų danga. Joje gali būti saugikliai, skirti apsaugoti galinius žibintus, galinį langų šildytuvą ar kitus galinius įrenginius.
Bagažinės Saugiklių Schema ir Reikšmės
| Nr. | Apsaugomas kontūras | Nominali srovės jėga |
|---|---|---|
| 3 | Elektrinis priekinių sėdynių valdymas | 40 A |
| 4 | Galinis stiklo šildymas | 40 A |
| 5 | Elektrinis priekinių sėdynių valdymas | 40 A |
| 6 | Elektrinis langų kėliklių valdymas | 30 A |
| 7 | Elektrinis langų kėliklių valdymas | 30 A |
| 8 | Galinės dešinės sėdynės šildymas | 15 A |
| 9 | Garso signalas / apsaugos nuo vagystės signalizacija | 15 A |
| 10 | Kuro siurblys | 20 A |
| 11 | Gnybtas 30 | 25 A |
| 12 | Galinės kairės sėdynės šildymas | 15 A |
| 13 | Vilkties įtaisas | 20 A |
| 14 | Galinio stiklo valytuvas | 15 A |
| 15 | Priekinės kairės sėdynės šildymas | 15 A |
| 16 | Priekinės dešinės sėdynės šildymas | 15 A |
| 19 | Degalų bako dangtelio užraktas | 7.5 A |
| 22 | Apsaugos nuo vagystės signalizacijos tūrio jutiklis | 5 A |
| 23 | Apsaugos nuo vagystės signalizacijos stiklo dūžio jutiklis | 7.5 A |
| 24 | Gnybtas 30 | 25 A |
| 27 | Sėdynės užimtumo atpažinimo sistema / lietaus jutiklis / kondicionierius | 5 A |
| 28 | Parkavimo pagalbos sistema | 7.5 A |
Saugiklių Dėžutė Variklio Skyriuje (Po Variklio Dangčiu Montuojamas Blokas)
Saugiklių dėžutė variklio skyriuje paprastai yra šalia akumuliatoriaus arba ant variklio skyriaus sienos. Šioje dėžutėje rasite saugiklius, atsakingus už variklio valdymą, degimą, ABS sistemą, priekinius žibintus, ventiliatorius ir kitus svarbius automobilio veikimui komponentus.
Variklio Skyriaus Saugiklių Schema ir Reikšmės
| Nr. | Apsaugomas kontūras | Nominali srovės jėga |
|---|---|---|
| 1 | ECM/TCM modulis (Variklio valdymo modulis/Transmisijos valdymo modulis) | 20 A |
| 2 | Starteris | 25 A |
| 3 | Garso signalas | 20 A |
| 4 | Kondicionierius / klimato kontrolė | 10 A |
| 5 | Stiklo apiplovikliai | 15 A |
| 7 | Centrinis valdymo įrenginys / ESP / TC | 15 A |
| 8 | Žibintai | 10 A |
| 9 | Apiploviklių purkštukų šildymas | 7.5 A |
| 11 | Stiklo valytuvai | 30 A |
| 12 | Stiklo valytuvai | 30 A |
| 13 | Centrinis valdymo įrenginys / ESP / TC | 7.5 A |
| 14 | Žibintų apiplovikliai | 30 A |
| 15 | Lambda zondas | 10 A |
| 16 | ABS | 7.5 A |
| 19 | Žibintų pasvirimo kampo reguliavimas | 5 A |
| 23 | Automobilio salono šildymo / vėdinimo sistema stovėjimo metu | 20 A |
| 24 | Gnybtas 30 | 30 A |
| 25 | Gnybtas 30 | 30 A |
| 28 | Galinės dalies elektros įrangos valdymo blokas | 60 A |
| 29 | ABS | 40 A |
| 30 | Galinės dalies elektros įrangos valdymo blokas | 60 A |
| 31 | Salono elektros įrangos valdymo blokas | 60 A |
| 32 | ABS | 40 A |
| 33 | Salono elektros įrangos valdymo blokas | 60 A |
| 34 | Galinės dalies elektros įrangos valdymo blokas | 60 A |
| 35 | Aušinimo sistemos ventiliatorius 1* | 30 A arba 40 A |
| 36 | Aušinimo sistemos ventiliatorius 2* | 20 A arba 30 A |
*Nominali srovės jėga priklauso nuo įrangos ir variklio galios.
Saugiklių Tipai ir Spalvinė Identifikacija
Opel Vectra 2004 modelyje dažniausiai naudojami vadinamieji "peilių" tipo saugikliai (angl. blade fuses). Šie saugikliai yra pagaminti iš plastiko su dviem metalinėmis kojelėmis, kurios įkišamos į saugiklių dėžutės lizdą. Peilių tipo saugikliai yra įvairių dydžių ir amperų, o kiekvienas amperas žymimas skirtinga spalva. Dažniausiai pasitaikantys amperai yra 5A, 7.5A, 10A, 15A, 20A, 25A ir 30A.
Be spalvinės markiruotės, nominali saugiklio srovės jėga nurodoma ir jo nugarinėje pusėje. Svarbu atkreipti dėmesį, kad kai kurios elektros grandinės gali būti apsaugotos keliais saugikliais.
Mažo dydžio saugikliai
| Saugiklio spalva | Srovės jėga |
|---|---|
| Violetinė | 3 A |
| Smėlio spalvos | 5 A |
| Ruda | 7,5 A |
| Raudona | 10 A |
| Mėlyna | 15 A |
| Geltona | 20 A |
| Skaidri | 25 A |
| Žalia | 30 A |
Didelio dydžio saugikliai
| Saugiklio spalva | Srovės jėga |
|---|---|
| Žalia | 30 A |
| Raudona | 40 A |
| Mėlyna | 60 A |
Kaip Rasti Saugiklių Schemą (Diagramą)?
Kiekvienoje saugiklių dėžutėje turėtų būti schema, nurodanti, kuris saugiklis atsakingas už kurią grandinę. Ši schema gali būti atspausdinta ant dangtelio vidinės pusės arba pateikta automobilio savininko vadove. Jei schemos nėra, ją galite rasti internete, ieškodami "Opel Vectra 2004 saugiklių schema" arba "Opel Vectra C saugiklių schema". Būkite atsargūs, kad rastumėte schemą, atitinkančią jūsų konkretaus modelio metus ir specifikacijas.
Saugiklių schemos paprastai nurodo saugiklio numerį, jo amperą (A) ir aprašymą (pvz., "Priekinis žibintas kairėje pusėje"). Amperas nurodo didžiausią srovės stiprį, kurį saugiklis gali atlaikyti. Svarbu naudoti tinkamo amperato saugiklį, nes naudojant per silpną saugiklį jis nuolat perdegins, o naudojant per stiprų saugiklį galima sugadinti elektros grandinės komponentus.
Kaip Patikrinti Saugiklį?
Yra du pagrindiniai būdai patikrinti saugiklį: vizualiai ir naudojant multimetrą (testerį).
- Vizualiai patikrinti saugiklį galima apžiūrint jo vidų. Jei saugiklis perdegęs, matysite nutrauktą arba apdegusį vielos elementą saugiklio viduje. Tačiau kartais saugiklis gali atrodyti gerai vizualiai, bet vis tiek būti perdegęs.
- Norėdami patikrinti saugiklį multimetru, nustatykite multimetrą į tęstinumo (angl. continuity) režimą. Išimkite saugiklį iš dėžutės ir prilietkite multimetro zondus prie saugiklio kojelių. Jei multimetras rodo tęstinumą (paprastai skleidžia pyptelėjimą), saugiklis yra geras. Jei multimetras nerodo tęstinumo, saugiklis yra perdegęs ir jį reikia pakeisti.
Kaip Pakeisti Saugiklį?
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Štai žingsniai, kaip tai padaryti:
- Išjunkite automobilio degimą. Prieš pradėdami dirbti su elektros sistema, visada išjunkite automobilio degimą, kad išvengtumėte trumpojo jungimo ar kitų problemų.
- Suraskite perdegusį saugiklį. Naudodamiesi saugiklių schema, suraskite saugiklį, atsakingą už neveikiančią grandinę. Patikrinkite saugiklį vizualiai arba su multimetru, kad įsitikintumėte, jog jis perdegęs.
- Išimkite perdegusį saugiklį. Daugelyje saugiklių dėžučių yra specialus įrankis saugikliams išimti (pincetas). Jei tokio įrankio nėra, galite naudoti mažas reples arba pincetą. Būkite atsargūs, kad nepažeistumėte saugiklių dėžutės lizdo.
- Įdėkite naują saugiklį. Įdėkite naują saugiklį, kurio amperas yra toks pat kaip ir perdegusio saugiklio. Įsitikinkite, kad saugiklis tvirtai įsistatė į lizdą.
- Patikrinkite, ar grandinė veikia. Įjunkite automobilio degimą ir patikrinkite, ar grandinė, kuri anksčiau neveikė, dabar veikia. Jei grandinė vis dar neveikia, gali būti, kad yra kita problema, kurią reikia išspręsti.
Saugiklio keitimas
Svarbūs Patarimai ir Atsargumo Priemonės
- Visada naudokite tinkamo amperato saugiklius. Naudojant per silpną saugiklį jis nuolat perdegins, o naudojant per stiprų saugiklį galima sugadinti elektros grandinės komponentus.
- Niekada nenaudokite vielos ar kitų daiktų vietoj saugiklio. Tai gali sukelti trumpąjį jungimą ir gaisrą.
- Jei saugiklis nuolat perdegina, kreipkitės į kvalifikuotą elektriką. Tai gali reikšti, kad yra rimtesnė problema elektros sistemoje.
- Laikykite atsarginių saugiklių rinkinį automobilyje. Tai padės jums greitai pašalinti problemą, jei kelyje perdegs saugiklis.
- Prieš keisdami saugiklį, atjunkite akumuliatorių (rekomenduojama, bet nebūtina). Tai papildoma atsargumo priemonė, siekiant išvengti trumpojo jungimo.
Dažniausios Saugiklių Problemų Priežastys
Saugiklių perdegimas gali būti sukeltas įvairių priežasčių, įskaitant:
- Perkrova: Kai per grandinę teka per didelė srovė, saugiklis perdegina, kad apsaugotų kitus komponentus.
- Trumpasis jungimas: Trumpasis jungimas atsiranda, kai elektros srovė teka ne numatytu keliu, sukeldama didelę srovės srautą.
- Pažeista elektros instaliacija: Pažeista izoliacija arba atsilaisvinę laidai gali sukelti trumpuosius jungimus ir saugiklių perdegimus.
- Gedimai komponentai: Gedimas bet kuriame elektros grandinės komponente (pvz., variklyje, žibinte) gali sukelti saugiklio perdegimą.
- Korozija: Korozija ant saugiklių kontaktų gali trukdyti elektros srovei tekėti. Išvalykite kontaktus specialiu valikliu.
- Atsipalaidavę saugikliai: Atsipalaidavę saugikliai gali sukelti elektros trikdžius. Įsitikinkite, kad saugikliai tvirtai įstatyti į lizdus.
- Netinkami saugikliai: Netinkami saugikliai gali būti per silpni arba per stiprūs, o tai gali sukelti elektros problemas. Naudokite tik rekomenduojamus saugiklius.
Diagnostikos Patarimai
Jei turite problemų su savo Opel Vectra elektros sistema, štai keletas diagnostikos patarimų:
- Pradėkite nuo paprasčiausių dalykų. Pirmiausia patikrinkite saugiklius, kurie yra susiję su neveikiančia grandine.
- Naudokite multimetrą. Multimetras yra labai naudingas įrankis elektros problemoms diagnozuoti. Galite naudoti multimetrą, norėdami patikrinti saugiklius, laidus ir kitus komponentus.
- Patikrinkite laidų jungtis. Atsilaisvinusios arba korozijos pažeistos jungtys gali sukelti elektros problemas.
- Naudokite elektros schemą. Elektros schema gali padėti jums suprasti, kaip veikia elektros sistema ir kur ieškoti problemų.
- Jei nesate tikri, kreipkitės į profesionalą. Jei neturite patirties dirbant su elektros sistemomis, geriausia kreiptis į kvalifikuotą elektriką.
