Opel Insignia Saugikliai

Šis straipsnis skirtas Opel Insignia automobilių savininkams ir tiems, kurie domisi automobilio elektros sistemos veikimu. Jame rasite išsamią informaciją apie Opel Insignia saugiklius, jų paskirtį, schemą ir keitimo procedūrą. Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti įvairius komponentus nuo perkrovos ir gedimų. Tinkamas saugiklių veikimas užtikrina automobilio patikimumą ir saugumą.

Kas yra automobilio saugiklis ir kodėl jis svarbus?

Saugiklis yra apsauginis elektros grandinės elementas, skirtas nutraukti srovės tekėjimą, kai srovės stiprumas viršija nustatytą ribą. Tai apsaugo elektros įrenginius nuo sugadinimo dėl perkrovos ar trumpojo jungimo. Automobilyje saugikliai naudojami apsaugoti įvairias sistemas, tokias kaip apšvietimas, valytuvai, garso sistema, variklio valdymo sistema ir kt.

Saugiklių veikimo principas

Saugiklis veikia paprastu principu: jame yra plonas metalinis laidelis, kuris, esant per didelei srovei, įkaista ir išsilydo, nutraukdamas grandinę. Tai apsaugo brangesnius ir svarbesnius elektros sistemos komponentus nuo sugadinimo. Saugikliai yra sąlyginai pigūs ir lengvai keičiami, todėl tai yra efektyvus būdas apsaugoti automobilio elektros sistemą.

Opel Insignia saugiklių dėžučių vieta

Opel Insignia automobiliuose saugiklių dėžutės paprastai yra dviejose vietose: po prietaisų skydeliu (dažniausiai kairėje pusėje) ir variklio skyriuje. Konkreti vieta gali šiek tiek skirtis priklausomai nuo automobilio modelio ir pagaminimo metų. Svarbu pasikliauti automobilio savininko vadovu, norint tiksliai nustatyti saugiklių dėžutės vietą.

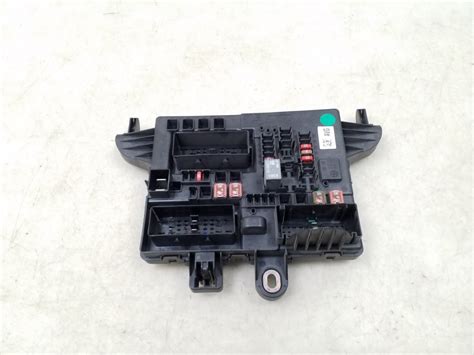

Saugiklių dėžutė salone

Saugiklių dėžutė salone dažniausiai apsaugo elektros įrangą, naudojamą automobilio viduje, pavyzdžiui, apšvietimą, langų pakėlėjus, centrinį užraktą ir garso sistemą. Ši dėžutė yra lengvai pasiekiama ir leidžia greitai patikrinti bei pakeisti saugiklius, jei reikia.

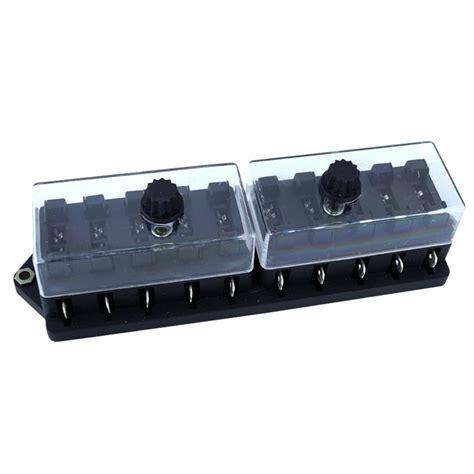

Saugiklių dėžutė variklio skyriuje

Saugiklių dėžutė variklio skyriuje apsaugo gyvybiškai svarbius variklio ir transmisijos komponentus, tokius kaip variklio valdymo sistema, kuro siurblys, ABS sistema ir kitus. Prieiga prie šios dėžutės gali būti šiek tiek sudėtingesnė, tačiau ji yra labai svarbi tinkamam automobilio veikimui.

Opel Insignia saugiklių schema ir paskirtis

Kiekvienas saugiklis Opel Insignia automobilyje turi savo paskirtį ir atitinka tam tikrą elektros grandinę. Saugiklių schema yra pateikta saugiklių dėžutės dangtelyje arba automobilio savininko vadove. Ši schema rodo, kuris saugiklis apsaugo konkrečią sistemą ar komponentą. Svarbu naudoti tik tinkamo nominalo saugiklius, kad užtikrintumėte tinkamą apsaugą.

Dažniausiai pasitaikančios saugiklių paskirtys

Štai keletas dažniausiai pasitaikančių saugiklių paskirčių Opel Insignia automobiliuose:

• Priekiniai žibintai: Apsaugo priekinius žibintus nuo perkrovos.
• Galiniai žibintai: Apsaugo galinius žibintus ir stabdžių žibintus.
• Valytuvai: Apsaugo priekinio ir galinio stiklo valytuvus.
• Garso sistema: Apsaugo radiją, CD grotuvą ir garsiakalbius.
• Centrinis užraktas: Apsaugo durų užrakinimo ir atrakinimo sistemą.
• Langų pakėlėjai: Apsaugo elektrinius langų pakėlėjus.
• Kondicionierius: Apsaugo oro kondicionavimo sistemą.
• Variklio valdymo sistema: Apsaugo variklio valdymo modulį (ECU) ir jutiklius.
• ABS sistema: Apsaugo stabdžių antiblokavimo sistemą.
• Kuro siurblys: Apsaugo kuro siurblį nuo perkrovos.

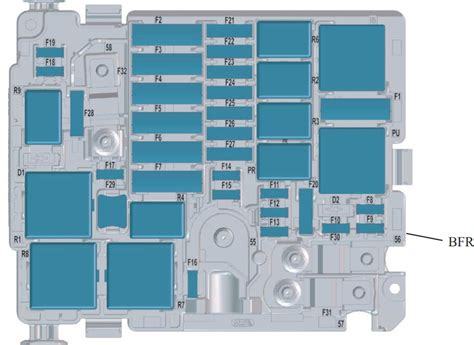

Saugiklių schemos pavyzdys (bendrinis)

Štai pavyzdys, kaip gali atrodyti saugiklių schema (rekomenduojama visada naudoti konkretaus automobilio schemą):

• Saugiklis Nr. 1: Priekiniai žibintai (10A)
• Saugiklis Nr. 2: Galiniai žibintai (7.5A)
• Saugiklis Nr. 3: Valytuvai (20A)
• Saugiklis Nr. 4: Garso sistema (15A)
• Saugiklis Nr. 5: Centrinis užraktas (10A)

Svarbu atkreipti dėmesį į saugiklio nominalą (amperais), nurodytą schemoje. Naudojant netinkamo nominalo saugiklį, galima sugadinti elektros sistemą arba net sukelti gaisrą.

Kaip patikrinti ir pakeisti saugiklį

Saugiklio patikrinimas ir pakeitimas yra paprasta procedūra, kurią gali atlikti bet kuris automobilio savininkas. Štai žingsnis po žingsnio vadovas:

1. Išjunkite degimą: Prieš pradėdami bet kokius darbus su elektros sistema, išjunkite degimą ir ištraukite raktelį.
2. Suraskite saugiklių dėžutę: Naudodamiesi automobilio savininko vadovu, suraskite reikiamą saugiklių dėžutę (salone arba variklio skyriuje).
3. Atidarykite saugiklių dėžutę: Atidarykite saugiklių dėžutės dangtelį.
4. Suraskite atitinkamą saugiklį: Naudodamiesi saugiklių schema, suraskite saugiklį, kuris apsaugo neveikiančią sistemą.
5. Patikrinkite saugiklį: Ištraukite saugiklį specialiu replėmis (paprastai būna saugiklių dėžutėje) arba mažomis replėmis. Apžiūrėkite saugiklį: jei viduje esantis laidelis nutrūkęs, saugiklis yra perdegęs ir jį reikia pakeisti.
6. Pakeiskite saugiklį: Įdėkite naują, tokio paties nominalo saugiklį į atitinkamą lizdą.
7. Patikrinkite sistemą: Įjunkite degimą ir patikrinkite, ar neveikusi sistema dabar veikia.

Svarbu: Naudojant didesnio nominalo saugiklį, galima sugadinti elektros sistemą. Niekada nenaudokite vielos, folijos ar kitų daiktų vietoj saugiklio, nes tai gali sukelti gaisrą. Jei saugiklis nuolat perdega, tai rodo rimtesnę problemą elektros sistemoje. Kreipkitės į profesionalų elektriką, kad nustatytų ir pašalintų problemą.

Dažniausios priežastys, kodėl perdega saugikliai

Saugiklių perdegimas gali būti sukeltas įvairių priežasčių. Štai keletas dažniausių:

• Trumpasis jungimas: Trumpasis jungimas atsiranda, kai teigiama ir neigiama grandinės dalys susijungia, sukeldamos didelę srovę, kuri perdegina saugiklį.
• Perkrova: Perkrova atsiranda, kai per daug elektros prietaisų naudoja tą pačią grandinę, sukeldami per didelę srovę.
• Sugedęs elektros prietaisas: Sugedęs elektros prietaisas gali sukelti per didelę srovę, kuri perdegina saugiklį.
• Pažeista laidų izoliacija: Pažeista laidų izoliacija gali sukelti trumpąjį jungimą ir perdeginti saugiklį.
• Vibracija: Ilgalaikė vibracija gali pažeisti saugiklį ir sukelti jo perdegimą.

Kaip išvengti saugiklių perdegimo

Nors saugiklių perdegimas yra neišvengiamas, galite imtis priemonių, kad sumažintumėte jų tikimybę:

• Naudokite tik patvirtintus elektros prietaisus, kurie yra skirti naudoti automobiliuose.
• Nenaudokite per daug elektros prietaisų vienu metu, kad neperkrautumėte elektros grandinės.
• Reguliariai tikrinkite elektros laidus, ar nėra pažeidimų.
• Apsaugokite laidus nuo pažeidimų, naudojant izoliacinę juostą arba specialius laidų kanalus.
• Laikykitės automobilio priežiūros rekomendacijų, įskaitant elektros sistemos patikrinimą.

Saugiklių tipai ir nominalai

Automobiliuose naudojami įvairių tipų saugikliai. Štai keletas pagrindinių tipų:

• Peiliniai saugikliai (Blade fuses): Tai yra dažniausiai naudojami saugikliai automobiliuose. Jie yra įvairių dydžių ir nominalų.
• Stikliniai saugikliai (Glass fuses): Šie saugikliai yra senesnio tipo ir rečiau naudojami šiuolaikiniuose automobiliuose.
• Automatiniai saugikliai (Circuit breakers): Šie saugikliai automatiškai atsistato po perkrovos. Jie dažniausiai naudojami apsaugoti svarbias sistemas, tokias kaip variklio valdymo sistema.

Saugiklių nominalai nurodomi amperais (A) ir paprastai būna nuo 5A iki 30A. Profesionalus elektrikas gali nustatyti ir pašalinti problemą saugiai ir efektyviai.

Saugos priemonės

Dirbant su automobilio elektros sistema, svarbu laikytis saugos priemonių:

• Išjunkite degimą: Prieš pradėdami bet kokius darbus su elektros sistema, išjunkite degimą ir ištraukite raktelį.
• Naudokite tinkamus įrankius: Naudokite tik tuos įrankius, kurie yra skirti darbui su elektros sistema.
• Apsaugokite rankas: Apsaugokite rankas mūvėdami pirštines.
• Būkite atsargūs: Būkite atsargūs dirbdami su elektros sistema. Jei nesate tikri dėl to, ką darote, kreipkitės į profesionalų elektriką.

Alternatyvūs saugiklių sprendimai (atsargumo priemonės)

Kraštutinėse situacijose, kai neturite tinkamo saugiklio po ranka, svarbu žinoti, ko negalima daryti. Niekada nenaudokite vielos ar folijos vietoj saugiklio. Tai gali sukelti rimtą gaisrą ir sugadinti automobilio elektros sistemą. Vietoj to, geriau palaukite, kol galėsite įsigyti tinkamą saugiklį. Galima laikinai paimti tokio paties nominalo saugiklį iš mažiau svarbios sistemos (pvz., salono apšvietimo), bet tai darykite tik kraštutiniu atveju ir nedelsdami pakeiskite jį atgal, kai tik įsigysite naują saugiklį.

Ateities perspektyvos

Automobilių elektros sistemos nuolat tobulėja, todėl ateityje galime tikėtis dar pažangesnių saugiklių ir apsaugos sistemų. Tikėtina, kad atsiras daugiau automatinių saugiklių, kurie automatiškai atsistatys po perkrovos, taip pat bus naudojamos išmanesnės sistemos, kurios galės nustatyti ir pašalinti elektros sistemos problemas automatiškai.

Opel Insignia (2008-2017) saugiklių dėžučių vietos ir valdiklių išdėstymas

Opel Insignia buvo parduodama nuo 2008 metų iki šių dienų dviejų kartų, su sedano, hečbeko ir universalo kėbulais. Taip pat žinoma kaip Vauxhall Insignia. Pirmoji karta, Insignia A, buvo oficialiai parduodama 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 metais. Čia pateikiamos visų elektroninių valdymo blokų vietos, detalus Insignia A saugiklių dėžučių ir relių paskirstymas, su diagramomis ir nuotraukomis.

Atkreipkite dėmesį, kad elementų skaičius dėžutėse ir jų paskirtis gali skirtis nuo parodytos ir priklauso nuo jūsų Insignia pagaminimo metų ir pristatymo šalies.

Valdymo blokų išdėstymas

Bendras elektroninių valdymo blokų išdėstymas:

1. ABS elektroninis valdymo blokas
2. Oro kondicionieriaus / šildytuvo pūstuvo variklio valdymo blokas - šalia šildytuvo pūstuvo variklio
3. Oro kondicionieriaus / šildytuvo valdymo modulis - už šildytuvo valdymo skydelio
4. Smūgio jutiklis (SRS) - variklio dangtis (stiprintuvas)
5. Šoninio smūgio jutiklis kairėje - B statramstyje
6. Šoninio smūgio jutiklis dešinėje - B statramstyje
7. Garsinis signalas vagystės atveju
8. Apsaugos nuo vagystės sistemos valdymo blokas (su garsumo reguliatoriumi) - lubų skydelyje
9. Galinga apsaugos nuo vagystės sirena
10. Apsaugos nuo vagystės relė - yra saugiklių / relių dėžutėje variklio skyriuje 1
11. Pagalbinio maitinimo relė - saugiklių / relių blokelyje po prietaisų skydeliu
12. Įkraunama baterija
13. Bagažinės dangčio pavaros relė - saugiklių / relių blokelyje po prietaisų skydeliu
14. Kuro bako dangtelio užrakto pavaros relė - saugiklių / relių blokelyje bagažo skyriuje
15. Centrinio užrakto relė (vairuotojo durys) - yra saugiklių / relių bloke variklio skyriuje 1
16. Diagnostinė jungtis (DLC)
17. Diferencialo blokavimo valdymo blokas - ant galinės pavarų dėžės
18. Garso imtuvas (DAB) - už uždangos
19. Papildomas elektrinis šildytuvas - ant šildytuvo ventiliatoriaus korpuso
20. Elektrinio stovėjimo stabdžio valdymo blokas - už rato arkos
21. Elektroninis variklio valdymo blokas - šalia akumuliatoriaus
22. Rūko žibintų relė - yra saugiklių / relių bloke variklio skyriuje 1
23. Saugiklių / relių blokas, variklio skyrius 1
24. Saugiklių / relių blokas, variklio skyrius 2 - šalia akumuliatoriaus
25. Saugiklių / relių blokas, variklio skyrius 3 - šalia akumuliatoriaus
26. Saugiklių / relių blokas, variklio skyrius 4 - šalia ventiliatoriaus variklio
27. Saugiklių / relių blokas, prietaisų skydelis - už prietaisų skydelio, kairėje
28. Saugos blokas / relė, bagažo skyrius - už skydelio
29. Kaitinimo žvakių valdymo blokas - šalia akumuliatoriaus
30. Priekinių žibintų valdymo blokas - už prietaisų skydelio
31. Tolimųjų šviesų relė - yra saugiklių / relių bloke variklio skyriuje 1
32. Signalas - už priekinio bamperio
33. Signalo relė - yra saugiklių / relių bloke variklio skyriuje 1
34. Pagalbinė uždegimo relė 1 - saugiklių / relių blokelyje po prietaisų skydeliu
35. Beraktės atrakinimo sistemos signalo imtuvas - už prietaisų skydelio
36. Daugiafunkcis valdymo blokas - Funkcijos: apsaugos nuo vagystės įtaisas, garsinis įspėjamasis signalas / garsinis signalas, centrinis užraktas, pastovaus greičio palaikymo sistema, CAN duomenų magistralė, elektra valdomi langai, elektros energijos vartotojų valdymas, išorinis apšvietimas, priekinių žibintų plovimo sistema, garso signalas, prietaisų skydelis, salono apšvietimas, nuotolinio valdymo pultas (be rakto), galinio lango valytuvas / plovimo sistema, variklio užvedimo sistema, stoglangio valdymo sistema, padangų slėgis, priekinio stiklo valytuvas / plovimo sistema
37. Aplinkos temperatūros jutiklis
38. Parkavimo sistemos valdymo blokas - už bagažo skyriaus apdailos
39. Vairo stiprintuvo valdymo modulis - už prietaisų skydelio
40. Lietaus jutiklis - priekinio stiklo viršutinėje centrinėje dalyje
41. Galinio lango apiplovimo siurblio variklio relė - yra variklio skyriaus saugiklių / relių bloke 1
42. Galinio lango valytuvo variklio relė - yra variklio skyriaus relės / saugiklių bloke 1
43. Sėdynės šildymo valdymo blokas. Kairė, priekis - po sėdyne
44. Sėdynės šildymo valdymo blokas, dešinė, priekis - po sėdyne
45. SRS elektroninis valdymo blokas - po centrine konsole
46. Pakabos valdymo blokas - už apdailos skydelio
47. Pagreičio jutiklis (elektroniniu būdu valdoma pakaba) 1 - ant pakabos taurės
48. Pagreičio jutiklis (elektroniniu būdu valdoma pakaba) 2 - ant pakabos taurės
49. Pagreičio jutiklis (elektroniniu būdu valdoma pakaba) 3 - pakabinta
50. Pagreičio jutiklis (elektroniniu būdu valdoma pakaba) 4 - ant pakabos
51. Pagreičio jutiklis (elektroniniu būdu valdoma pakaba) 5 - po bagažo skyriaus grindimis
52. Kėbulo aukščio jutiklis (priekyje kairėje) - ant pakabos
53. Kėbulo aukščio jutiklis (gale kairėje) - ant pakabos
54. Kėbulo aukščio jutiklis (priekyje dešinėje) - ant pakabos
55. Galinės durų elektros valdymo blokas (universalas) - už galinių durų panelio
56. Galinės durų elektros valdymo blokas (hečbekas) - už bagažinės dangčio apdailos
57. Telefono valdymo blokas
58. Priekabos valdymo blokas - už apdailos skydelio
59. Elektroninės pavarų dėžės valdymo blokas - prie pavarų dėžės
60. Inverteris - po centrine konsole
61. Priekinio stiklo plovimo siurblio relė - integruota variklio skyriaus saugiklių / relių bloke 1
62. Šoninio judesio jutiklis - po centrine konsole

Variklio skyrius

Pagrindinė saugiklių ir relių dėžutė yra kairėje, šalia akumuliatoriaus, ir yra uždengta apsauginiu dangteliu.

Pagrindinė saugiklių dėžutė

Diagrama ir paskirtis:

Akumuliatoriaus saugiklių dėžutė

Didelės galios saugiklių dėžutė turi būti pritvirtinta prie akumuliatoriaus dangtelio.

Čia paprastai rasite didelio amperažo saugiklius, skirtus apsaugoti pagrindines automobilio sistemas:

• 100A Prietaisų skydelio saugiklių / relių dėžutė
• 100A Prietaisų skydelio saugiklių / relių dėžutė
• 100A Bagažo skyriaus saugiklių / relių dėžutė
• 100A Bagažo skyriaus saugiklių / relių dėžutė
• Alternatorius / starteris

Keleivių salono saugiklių dėžutė

Ji yra po prietaisų skydeliu vairuotojo pusėje, už daiktadėžės.

Diagrama ir paskirtis:

Už cigarečių žiebtuvėlio ir papildomų lizdų veikimą atsakingi 20 A saugikliai Nr. 6 ir Nr. 7.
