Nuolatinės Srovės Variklių Techniniai Duomenys

Nuolatinės Srovės Variklių Privalumai

Nuolatinės srovės varikliai pasižymi keletu svarbių savybių, kurios lemia jų platų pritaikymą įvairiose srityse:

• Lengvas valdymas: Nuolatinės srovės variklio greitį ir sukimo momentą galima tiksliai valdyti reguliuojant maitinimo įtampą ir srovę.
• Geras paleidimo našumas: Šie varikliai turi gerą paleidimo našumą ir gali akimirksniu pasiekti vardinį greitį.
• Platus veikimo diapazonas: Nuolatinės srovės varikliai gali veikti įvairiais greičių diapazonais - nuo kelių aps./min. iki dešimčių tūkstančių aps./min.
• Didelis efektyvumas: Nuolatinės srovės varikliai paprastai turi didelį efektyvumą, ypač esant dalinei apkrovai ir didelėms apkrovoms.
• Grįžtamumas: Nuolatinės srovės varikliai yra reversiniai, tai yra, jie gali būti naudojami ir kaip varikliai, ir kaip generatoriai.

Nuolatinės Srovės Maitinimo Šaltinio Ypatumai Elektrostatiniuose Nusodintuvuose

Nuolatinė srovė aukštos įtampos direktinės srovės maitinimo šaltinis, sutrumpintas kaip „pastovios srovės šaltinis“, iš tikrųjų yra „dabartinio šaltinio“ rūšis, kurio išėjimo srovė nepriklauso nuo apkrovos dydžio. Pagrindinis jo valdymo kintamasis yra „srovė“. Šis maitinimo šaltinis taikomas elektrostatiniams nusodintuvams ir turi daug pranašumų, palyginti su „įtampos šaltiniais“.

Teigiamas grįžtamasis ryšys ir pritaikomumas

Pirma, šio maitinimo šaltinio charakteristikos elektrostatiniuose nusodintuvuose veikia „teigiamą grįžtamąjį ryšį“. Tai reiškia, kad maitinimo šaltinio išėjimo galia yra tiesiogiai proporcinga reikiamam nusodintuvo galios poreikiui. Jei tam tikru momentu padidėja dulkių surinkėjo dulkių koncentracija, siekiant išlaikyti dulkių surinkėjo dulkių pašalinimo efektyvumą, aukštos įtampos maitinimo šaltinis, kuris tiekia energiją dulkių surinkėjui, turi sinchroniškai padidinti išėjimo galią. Kadangi pastovios srovės šaltinio išėjimo srovė yra pastovi, o išėjimo įtampa kinta priklausomai nuo apkrovos dydžio, kai dulkių koncentracija didėja, pastovios srovės galios šaltinio išėjimo įtampa taip pat padidėja sinchroniškai, o tai atsispindi sinchroniškai padidėjusios galios išėjimo galios padidėjimas dulkių kolektoriuje. Būtent todėl, kad pastovus srovės maitinimo šaltinis yra teigiamo grįžtamojo ryšio operacija dulkių surinkėjui, jis turi stiprų pritaikomumą prie darbo sąlygų, stabilų veikimą ir ilgą laiką palaiko didelį nusėdimo efektyvumą.

Išėjimo bangos forma ir efektyvumas

Antra, maitinimo šaltinio išėjimo bangos forma nėra iškraipyta (maitinimo šaltinis daugiausia naudoja LC grandinę, kad pasiektų transformaciją iš įtampos šaltinio į srovės šaltinį), o tai gali pagerinti dulkių surinkėjo veikimo įtampą ir dabartinį lygį bei padidinti jo darbinį efektyvumą. Dėl fiksuotų dulkių surinkėjo mechaninių charakteristikų (tokių kaip tarpai tarp polių, polių linijos forma, polių plokštės forma ir kt.) po montavimo taip pat fiksuota dulkių surinkėjo skilimo įtampa (didžiausia įtampa), neatsižvelgiant į naudojamą maitinimo šaltinį.

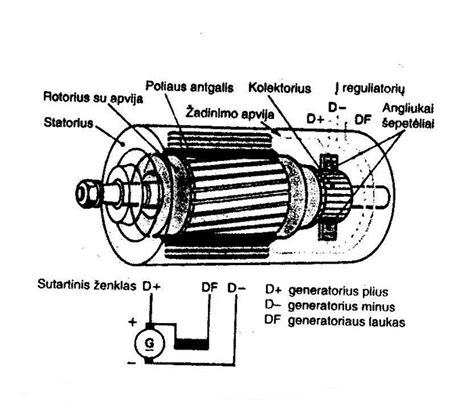

Nuolatinės Srovės Variklių Veikimo Principas

Nuolatinės srovės variklio veikimo principas apima kelis etapus:

1. Nuolatinė srovė teka išilgai teigiamo maitinimo šaltinio poliaus į kairėje esantį šepetį. Šepetys ir komutatorius trinasi vienas į kitą, o srovė teka per komutatorių kairėje (taip pat vadinamą komutatoriumi, šis variklis turi du komutatorius kairėje ir dešinėje). Ji teka į ritę, išteka iš dešinės laido pusės ir grįžta atgal į neigiamą maitinimo šaltinio polių per komutatorių dešinėje ir šepetį dešinėje, sudarydama uždarą kilpą.
2. Kadangi ritė yra pagrindinių magnetinių polių (N ir S) magnetiniame lauke, ritę veiks elektromagnetinė jėga, o dvi ritės pusės turės skirtingą srovės kryptį (srovė kairėje teka į vidų, o srovė dešinėje teka į išorę). Todėl abi ritės yra veikiamos vienodo dydžio ir priešingų krypčių elektromagnetinių jėgų. Šios dvi elektromagnetinės jėgos sudaro elektromagnetinį sukimo momentą. Traukiant elektromagnetinį sukimo momentą, ritės pradeda suktis. Nuolatinės srovės variklio ritės yra įdėtos į rotoriaus angas, todėl variklis pradeda suktis.
3. Kairysis ir dešinysis komutatoriaus segmentai juda kartu su velenu, o šepečiai yra fiksuoti. Po vieno apsisukimo ritė dešinėje eina į kairę, o kairėje - į dešinę. Tačiau dėl komutatoriaus segmento egzistavimo, srovės kryptis, esanti kairėje, yra tokia pati kaip srovės kryptis, kurią keičia ritė kairėje, todėl elektromagnetinės jėgos kryptis nekinta, taip pat ir dešinėje. Todėl erdviniu požiūriu elektromagnetinės jėgos kryptis toje pačioje padėtyje esančioje ritės pusėje yra vienoda. Tai užtikrina ciklinį variklio sukimąsi.
4. Bet ritei, kadangi ritę sukant į skirtingas pozicijas magnetinis laukas yra skirtingas, tai ir ritę veikianti elektromagnetinė jėga nuolat kinta, todėl ritė sukasi nestabiliai, kartais greitai ir lėtai. Todėl, siekiant užtikrinti vienodą ir stabilią ritės jėgą, naudojamos kelios ritės, kurios gali būti įdiegtos keliais įrenginiais.

Kintamosios Srovės Variklių Veikimo Principas

Kintamosios srovės varikliai skirstomi į sinchroninius ir asinchroninius. Sinchroniniai varikliai dažniausiai naudojami kaip generatoriai, o asinchroniniai - kaip varikliai. Dėl paprastos konstrukcijos, mažos kainos, patogios priežiūros ir patikimo veikimo asinchroniniai varikliai yra plačiai naudojami. Nors kintamosios srovės variklio struktūra yra paprasta, jo veikimo principas iš tikrųjų yra sudėtingesnis nei nuolatinės srovės variklio, todėl jį aiškiai suprasti yra sudėtingiau.

Sintetinis magnetinis laukas ir rotoriaus judėjimas

Trifazė simetriška kintamoji srovė yra prijungta prie kintamosios srovės variklio statoriaus. Statorius nejuda, o besisukantis sintetinis magnetinis laukas gali būti sukurtas tik keičiant srovę. Šis magnetinis laukas yra tarsi magnetas, kuris sukasi aplink statorių. Įdėjus uždarą ritę į statoriaus vidų, šioje uždaroje ritėje bus indukuojama elektrovaros jėga ir srovė, generuojama elektromagnetinė jėga, o uždara ritė sukasi.

Taip pat galima suprasti, kad ant statoriaus yra besisukantis magnetas, o uždara rotoriaus ritė iš tikrųjų yra elektrifikuota dėl indukcijos. Tiesą sakant, ji taip pat tampa elektromagnetu. Kai elektromagnetas sukasi išorėje, jis suksis kartu su elektromagnetu viduje, todėl kintamosios srovės variklio rotorius sukasi.

Sinchroninis ir asinchroninis greitis

Statoriaus magnetinio lauko sukimosi greitis vadinamas sinchroniniu sukimosi greičiu. Rotorius iš tikrųjų traukiamas statoriaus magnetinio lauko, kad suktųsi, todėl jo sukimosi greitis bus lėtesnis nei statoriaus magnetinio lauko sukimosi greitis, todėl jis vadinamas asinchroniniu sukimosi greičiu. Iš čia kilo pavadinimas asinchroninis variklis.

Kintamosios srovės variklio rotorius yra toks paprastas uždaras ritė arba uždaras laidininkas, kaip voverės narvas, todėl jis taip pat vadinamas voverės narvelio asinchroniniu varikliu. Be to, kadangi elektrovaros jėgą ir srovę rotoriaus viduje sukelia statoriaus magnetinis laukas, asinchroninis variklis dar vadinamas indukcijos varikliu.

FEMSAN Nuolatinės Srovės Variklių Asortimentas

Siūlome kokybiškus, patikimus, puikiomis techninėmis savybėmis pasižyminčius FEMSAN nuolatinės srovės variklius:

• Pramoninius kvadratinio korpuso NS variklius (iki 397 kW); standartinė apsaugos klasė IP23 (galima užsakyti ir aukštesnę).
• NS variklius (iki 6 kW) su pastoviu magnetu; standartinė apsaugos klasė IP44.
• Apvalaus korpuso NS variklius (iki 6 kW).
• Žemos įtampos atskiro sužadinimo NS variklius (iki 4 kW).
• Izoliacijos klasė F (155 °C).

Daugiau naudingos informacijos apie nuolatinės srovės variklį rasite FEMSAN gaminių kataloge. Klientų patogumui sandėlyje visada turime didelį skirtingų dydžių bei perdavimo laipsnių sliekinių, cilindrinių, lygiagrečių velenų, kūginių reduktorių bei variatorių, kuriuos greitai galime sumontuoti ant Jūsų variklio, pasirinkimą.

Nuolatinės Srovės Variklių Užsakymas

Daugiau informacijos telefonu +370 5 205 2881 arba el. paštu. Mūsų specialistai suteiks jums visą reikalingą informaciją, atsakys į iškilusius klausimus ir padės priimti tinkamą sprendimą.
