MTZ Hidraulinio Vairo Sistemos Remontas ir Modernizavimas

MTZ (Minsko Traktorių Gamykla) traktoriai yra plačiai naudojami žemės ūkyje dėl savo patikimumo ir universalumo. Viena iš svarbiausių MTZ traktoriaus dalių yra vairo mechanizmas, užtikrinantis lengvą ir tikslų valdymą. Šiame straipsnyje išsamiai aptarsime MTZ vairo mechanizmo veikimo principus, dažniausius gedimus, remonto ypatumus ir priežiūros rekomendacijas, taip pat aptarsime vairo sistemos perdarymo ir modernizavimo būdus. Sieksime pateikti informaciją, kuri būtų naudinga tiek pradedantiesiems, tiek patyrusiems mechanizatoriams.

Hidraulinio Vairo Sistemos Komponentai ir Veikimo Principas

MTZ traktoriuose dažniausiai naudojamas hidraulinis vairo mechanizmas (hidrostatas), dar vadinamas hidrauliniu vairo stiprintuvu (HVS). Hidraulinė sistema leidžia sumažinti fizinę vairuotojo jėgą, reikalingą traktoriaus valdymui, ypač dirbant su sunkiasvore įranga ar sudėtingomis sąlygomis.

Pagrindiniai hidraulinio vairo sistemos komponentai yra:

• Hidraulinis siurblys (NŠ-10): Sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams. Siurblys varomas traktoriaus variklio ir tiekia hidraulinį skystį (alyvą) į visą sistemą.
• Hidraulinis skirstytuvas (hidro paskirstytojas/vairo kolonėlė/dozatorius): Nukreipia hidraulinį skystį į atitinkamą cilindro pusę, priklausomai nuo vairuotojo veiksmų. Vairo kolonėlė veikia kaip vožtuvas, reguliuojantis skysčio srautą.
• Hidraulinis cilindras (vairo cilindras): Pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus. MTZ 82 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai.
• Tepalo bakas/Alyvos bakelis: Rezervuaras hidrauliniam skysčiui, taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio.
• Aukšto ir žemo slėgio žarnos (vamzdeliai): Jungia visus sistemos komponentus ir perduoda hidraulinį skystį.
• Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.
• Saugos vožtuvas: Apsaugo sistemą nuo per didelio slėgio.

Veikimo principas yra toks: vairuotojas suka vairą, kuris per vairo kolonėlę valdo hidraulinio skysčio srautą. Šis skystis patenka į hidraulinį cilindrą, kuris stumia arba traukia stūmoklį. Stūmoklio judėjimas per traukes perduodamas priekiniams ratams, taip keičiant traktoriaus judėjimo kryptį. Hidraulinis siurblys nuolat tiekia hidraulinį skystį į sistemą, palaikydamas reikiamą slėgį. Kai vairas atleidžiamas, kolonėlė grįžta į neutralią padėtį, ir skystis vėl cirkuliuoja į bakelį.

MTZ Hidraulinio Vairo Pajungimo Schema

Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.

Pagrindiniai schemos elementai:

• Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
• Tepalo bakas: Tepalas siurbiamas iš bako.
• Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
• Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
• Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.

MTZ Hidraulinio Vairo Pajungimo Instrukcija

Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.

Pasiruošimas

• Atjunkite akumuliatorių.
• Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
• Įsitikinkite, kad turite tinkamą hidraulinį skystį.

Siurblio montavimas

• Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas. Įsitikinkite, kad siurblys tinkamai pritvirtintas.

Skirstytuvo montavimas

• Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.

Cilindro montavimas

• Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių. Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.

Žarnų pajungimas

• Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas. Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.

Tepalo bako pajungimas

• Prijunkite tepalo baką prie siurblio ir skirstytuvo.

Sistemos užpildymas ir nuorinimas

• Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas. Patikrinkite, ar nėra nuotėkio.
• Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus. Pakelkite priekinius traktoriaus ratus nuo žemės. Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus. Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.

Patikrinimas

• Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai. Patikrinkite, ar nėra nuotėkio.

Kodėl Verta Perdaryti MTZ Vairo Sistemą?

Standartinė MTZ vairo sistema naudoja mechaninę pavarą, kuri reikalauja didelės fizinės jėgos iš operatoriaus. Tai ypač varginantis dalykas dirbant ilgą laiką arba manevruojant ankštose erdvėse. Vairo perdarymas gali suteikti keletą privalumų:

• Lengvesnis valdymas: Hidraulinis stiprintuvas sumažina jėgą, reikalingą vairavimui, todėl traktorių lengviau valdyti.
• Pagerintas manevringumas: Didesnis vairo pasukimo kampas ir lengvesnis valdymas leidžia lengviau manevruoti ankštose erdvėse, pavyzdžiui, laukuose ar sandėliuose.
• Padidintas operatoriaus komfortas: Sumažėjęs fizinis krūvis mažina nuovargį ir padidina operatoriaus komfortą, ypač dirbant ilgą laiką.
• Saugumas: Lengvesnis ir tikslesnis valdymas pagerina saugumą, ypač dirbant sudėtingomis sąlygomis.
• Mažesnis dilimas: Hidraulinis stiprintuvas gali sumažinti mechaninių vairo sistemos komponentų dilimą, prailginant jų tarnavimo laiką.

Vairo Perdarymo Būdai

Yra keletas būdų, kaip perdaryti MTZ vairo sistemą. Populiariausi variantai apima:

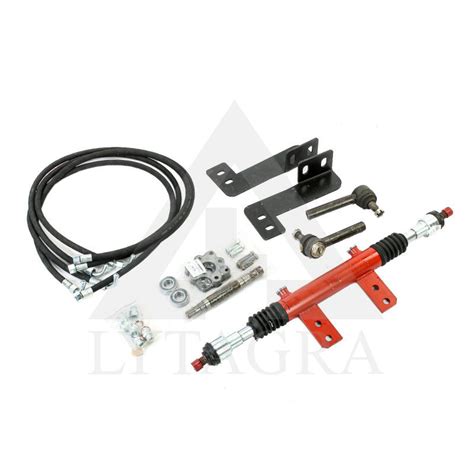

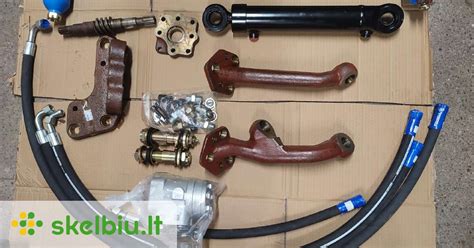

1. Hidraulinio stiprintuvo (vairo stiprintuvo) montavimas

Tai yra pats populiariausias ir efektyviausias būdas pagerinti MTZ vairo sistemą. Hidraulinis stiprintuvas naudoja hidraulinį slėgį, kad padėtų operatoriui pasukti vairą. Ši sistema susideda iš:

• Hidraulinio siurblio: Sukuria hidraulinį slėgį. Paprastai montuojamas ant variklio ir varomas diržu.
• Valdymo vožtuvo (hidro paskirstytojo): Valdo hidraulinio skysčio srautą į hidraulinį cilindrą.
• Hidraulinio cilindro: Paverčia hidraulinį slėgį mechanine jėga, kuri padeda pasukti ratus.
• Hidraulinių žarnų ir jungčių: Jungia visus komponentus ir užtikrina hidraulinio skysčio cirkuliaciją.
• Alyvos bakelio: Laiko hidraulinį skystį.

Privalumai:

• Žymiai lengvesnis valdymas.
• Pagerintas manevringumas.
• Padidintas operatoriaus komfortas.

Trūkumai:

• Didesnė kaina.
• Reikalingas šiek tiek sudėtingesnis montavimas.

2. Vairo mechanizmo keitimas

Kai kurie savininkai nusprendžia pakeisti visą standartinį vairo mechanizmą modernesniu, pavyzdžiui, su reduktoriumi. Tai gali pagerinti vairo tikslumą ir sumažinti laisvumą.

Privalumai:

• Pagerintas vairo tikslumas.
• Sumažintas laisvumas.

Trūkumai:

• Gali būti brangiau nei hidraulinio stiprintuvo montavimas.
• Montavimas gali būti sudėtingesnis.

3. Modifikacijos su elektriniu vairo stiprintuvu (EPS)

Nors rečiau naudojamas MTZ traktoriuose, elektrinis vairo stiprintuvas (EPS) tampa vis populiaresnis automobiliuose. EPS naudoja elektros variklį, kad padėtų pasukti vairą. Šis variantas gali būti tinkamas, jei norima sumažinti energijos suvartojimą ir triukšmą.

Privalumai:

• Mažesnis energijos suvartojimas.
• Tylesnis veikimas.

Trūkumai:

• Gali būti brangus.
• Montavimas gali būti sudėtingas.
• Patikimumas gali būti mažesnis, lyginant su hidrauliniu stiprintuvu, ypač sunkiomis sąlygomis.

Kaip pasirinkti tinkamą perdarymo būdą?

Renkantis tinkamą MTZ vairo sistemos perdarymo būdą, reikia atsižvelgti į kelis faktorius:

• Biudžetas: Hidraulinio stiprintuvo montavimas paprastai yra brangesnis nei vairo mechanizmo keitimas, tačiau jis suteikia didesnį pagerėjimą. EPS sistemos gali būti dar brangesnės.
• Darbo sąlygos: Jei traktorius naudojamas sunkioms užduotims arba dirbama ilgą laiką, hidraulinis stiprintuvas yra geriausias pasirinkimas.
• Montavimo įgūdžiai: Jei neturite patirties su hidraulinėmis sistemomis, geriau kreiptis į specialistą.
• Traktoriaus modelis: Įsitikinkite, kad pasirinktas perdarymo būdas yra suderinamas su jūsų MTZ modeliu. Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.

Dažniausi MTZ Vairo Mechanizmo Gedimai ir Jų Šalinimas

Kaip ir bet kuris sudėtingas mechanizmas, MTZ vairo mechanizmas gali susidurti su įvairiais gedimais. Laiku pastebėjus ir pašalinus gedimus, galima išvengti rimtesnių problemų ir užtikrinti saugų bei efektyvų traktoriaus darbą.

Dažniausi gedimai ir jų priežastys:

• Sunkus vairas:
  • Žemas hidraulinio skysčio lygis.
  • Užsikimšęs hidraulinis filtras.
  • Sugedęs hidraulinis siurblys (nepakankamas slėgis).
  • Oro patekimas į sistemą.
  • Pažeistos arba užstrigusios vairo traukės.
  • Per didelis slėgis padangose.
  • Problemos su vairo kolonėle (dozatoriumi).
  • Pažeistas hidraulinis cilindras.
• Vairo laisvumas:
  • Susidėvėjusios vairo traukių šarnyrai.
  • Susidėvėjusios vairo kolonėlės detalės.
  • Atsilaisvinę vairo mechanizmo tvirtinimo elementai.
• Triukšmas vairuojant (ūžimas, cypimas):
  • Žemas hidraulinio skysčio lygis (orą siurbia siurblys).
  • Užterštas hidraulinis skystis.
  • Susidėvėjęs hidraulinis siurblys.
  • Pažeistos hidraulinės žarnos.
  • Susidėvėjęs guolis.
• Tepalo nutekėjimas:
  • Pažeisti riebokšliai arba sandarikliai.
  • Atsilaisvinę hidraulinių žarnų jungtys.
  • Įtrūkusios hidraulinės žarnos arba vamzdeliai.
  • Korozija.
• Netolygus vairo darbas (strigimas):
  • Oras hidraulinėje sistemoje.
  • Sugedęs vairo cilindras.
  • Užsikimšę hidrauliniai vamzdeliai.
  • Pažeistas skirstytuvas.
  • Pažeistos traukės arba šarnyrai.
  • Problemomis su vožtuvais.
• Vairo vibracija:
  • Oro patekimas į sistemą.
  • Sugedęs vairo siurblys.
  • Nesubalansuoti priekiniai ratai.
  • Susidėvėjusios vairo traukės.
  • Vairo kolonėlės gedimai.
  • Netinkamai sureguliuotas ratų suvedimas.
• Tepalo putojimas:
  • Oro patekimas į sistemą (dažna problema po vairo kolonėlės pakeitimo).
  • Netinkamas hidraulinis skystis.
• Nepakankamas vairo stiprintuvas:
  • Žemas hidraulinio skysčio lygis.
  • Sugedęs hidraulinis siurblys.
  • Netinkamas hidraulinis skystis.
• Vairo mechanizmo perkaitimas:
  • Per didelis krūvis vairo mechanizmui.
  • Netinkamas hidraulinis skystis.
  • Užsikimšęs hidraulinis aušintuvas (jei toks yra).

Diagnostikos Metodai

Norint sėkmingai pašalinti hidraulinio vairo problemas, būtina tiksliai nustatyti gedimo priežastį. Štai keletas diagnostikos metodų:

• Vizualinė apžiūra: Apžiūrėkite visus hidraulinius komponentus (žarnas, vamzdelius, siurblį, cilindrą, kolonėlę) dėl pažeidimų, nutekėjimų ir kitų akivaizdžių problemų.
• Alyvos lygio patikrinimas: Patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite ir stebėkite, ar nėra nutekėjimų.
• Oro pašalinimas iš sistemos: Jei įtariate, kad sistemoje yra oro, atlikite oro pašalinimo procedūrą.
• Slėgio matavimas: Naudojant manometrą, galima patikrinti slėgį hidraulinėje sistemoje ir nustatyti, ar siurblys generuoja pakankamą slėgį.
• Komponentų patikrinimas: Atskirus komponentus (siurblį, cilindrą, kolonėlę) galima patikrinti specialiose dirbtuvėse, naudojant specialią įrangą.

Remonto Būdai

Hidraulinio vairo remonto būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Kai kuriuos remonto darbus galima atlikti savarankiškai, o sudėtingesnius darbus rekomenduojama patikėti specialistams.

• Oro pašalinimas iš sistemos: Procedūra aprašyta skyriuje „Sistemos užpildymas ir nuorinimas“.
• Hidraulinių žarnų ir vamzdelių keitimas: Jei žarnos arba vamzdeliai yra pažeisti, juos reikia pakeisti naujais. Pasirinkite tinkamas žarnas ir vamzdelius, atsižvelgdami į slėgį ir temperatūrą.
• Sandariklių keitimas: Jei pastebėjote alyvos nutekėjimą iš hidraulinių komponentų, greičiausiai reikia pakeisti sandariklius. Atkreipkite dėmesį į sandariklių tipą ir dydį. Keičiant komponentus, visada naudokite naujas manžetas.
• Vairo siurblio remontas arba keitimas: Jei siurblys sugedęs, jį galima bandyti remontuoti (pakeisti vidines dalis) arba pakeisti nauju. Siurblio remontas reikalauja specialių žinių ir įrankių. Jei naujas pigiau už seno remontą, dėkite naują.
• Vairo kolonėlės (dozatoriaus) remontas arba keitimas: Kolonėlės remontas yra sudėtingas procesas, kurį rekomenduojama patikėti specialistams. Jei kolonėlė labai pažeista, ją geriau pakeisti nauja.
• Hidraulinio cilindro remontas arba keitimas: Cilindro remontas apima sandariklių keitimą ir kitų pažeidimų šalinimą. Jei cilindras labai pažeistas, jį geriau pakeisti nauju.

MTZ Vairo Mechanizmo Priežiūra

Reguliari MTZ vairo mechanizmo priežiūra padeda išvengti gedimų ir prailgina jo tarnavimo laiką. Priežiūra apima šiuos veiksmus:

• Reguliarus hidraulinio skysčio lygio patikrinimas: Patikrinkite hidraulinio skysčio lygį tepalo bakelyje. Jei lygis žemas, papildykite reikiamu kiekiu.
• Tepalo pasirinkimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidrauliniams sistemoms.
• Hidraulinio skysčio keitimas: Hidraulinį skystį reikia keisti kas tam tikrą laiką, nurodytą traktoriaus naudojimo instrukcijoje. Senas skystis praranda savo savybes ir gali sukelti gedimus.
• Filtro priežiūra/keičiavimas: Reguliariai keiskite hidraulinį filtrą. Užsikimšęs filtras gali sumažinti sistemos efektyvumą ir pažeisti siurblį, taip pat sukelti sunkų vairo darbą.
• Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
• Nuotėkio paieška: Reguliariai tikrinkite sistemą dėl nuotėkio. Nedelsiant pašalinkite nuotėkį, kad išvengtumėte didesnių problemų.
• Vairo traukių šarnyrų tepimas: Vairo traukių šarnyrus reikia reguliariai tepti, kad jie judėtų lengvai ir netrintųsi.
• Vairo mechanizmo apžiūra: Reguliariai apžiūrėkite vairo mechanizmą, ar nėra tepalo nutekėjimų, atsilaisvinusių tvirtinimo elementų ar kitų gedimų požymių.
• Tinkamas traktoriaus naudojimas: Venkite per didelių apkrovų vairo mechanizmui, ypač dirbant su sunkiasvore įranga, bei staigių posūkių ir perkrovų.

Patarimai ir Rekomendacijos

Pradedantiesiems:

• Prieš pradedant naudoti traktorių, atidžiai perskaitykite naudojimo instrukciją.
• Reguliariai tikrinkite hidraulinio skysčio lygį ir būklę.
• Jei pastebėjote kokių nors gedimų požymių, nedelsdami kreipkitės į specialistus.
• Mokykitės iš patyrusių mechanizatorių.

Profesionalams:

• Laikykitės griežto priežiūros grafiko.
• Naudokite tik kokybiškas atsargines dalis ir hidraulinį skystį.
• Investuokite į diagnostikos įrangą, kad galėtumėte greitai ir tiksliai nustatyti gedimus.
• Nuolat tobulinkite savo žinias ir įgūdžius.
• Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalų. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.

Alternatyvūs Sprendimai ir Modifikacijos

Nors MTZ hidraulinis vairas yra patikima sistema, yra keletas alternatyvių sprendimų ir patobulinimų, kurie gali pagerinti vairo veikimą ir patogumą:

• Vairo kolonėlės reguliavimas: Kai kuriuose MTZ modeliuose galima reguliuoti vairo kolonėlės aukštį ir atstumą, kad pagerintumėte operatoriaus komfortą.
• Didesnių padangų montavimas: Didesnės padangos gali pagerinti traktoriaus stabilumą ir valdymą, tačiau reikia atsižvelgti į galimus padarinius transmisijai.
• Priekinio tilto modifikacijos: Kai kurie savininkai modifikuoja priekinį tiltą, kad padidintų vairo pasukimo kampą.
• Dvigubo hidraulinio siurblio montavimas: Jei norite gauti maksimalų hidraulinio vairo efektyvumą, ypač senesniuose T-16 modeliuose, apsvarstykite galimybę sumontuoti dvigubą hidraulinį siurblį arba pakeisti NŠ-10 į NŠ-16. Tokiu atveju gali prireikti keisti ir paskirstytoją į bulgarišką, bei perdaryti žarnas.

Saugumo Aspektai

Remontuojant vairo stiprintuvą, svarbu laikytis saugumo taisyklių. Prieš pradedant darbus, būtina atjungti akumuliatorių ir užtikrinti, kad traktorius yra saugioje ir stabilioje padėtyje. Taip pat rekomenduojama naudoti apsauginius akinius ir pirštines. Dirbdami su hidrauline sistema, būkite atsargūs, nes skystis gali būti aukšto slėgio.
