Mercedes-Benz 211 kėbulas atstovauja 3 kartoms E klasės automobilių, kurie buvo gaminami 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 metais tiek su benzininiais, tiek su dyzeliniais varikliais (E200, E220, E230, E240, E270, E280, E300, E320, E350, E400, E420, E500, E55 ir E63 AMG) ir su sedano W211 bei universalo S211 kėbulais. Per tą laiką modelis buvo atnaujintas.
Šioje medžiagoje rasite visų elektroninių valdymo blokų vietas, Mercedes-Benz W211 saugiklių ir relių aprašymą.
Bendra informacija apie saugiklius ir reles
Pagrindinė MERCEDES-BENZ E-CLASS (W211) relių paskirtis - valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai relės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos.
Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti MERCEDES-BENZ E-CLASS (W211) saugiklius ir reles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų.
Tinkamai veikianti MERCEDES-BENZ E-CLASS (W211) relių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami MERCEDES-BENZ E-CLASS (W211) relės ir saugikliai tarnaus ilgai ir efektyviai.
Dėmesio! Saugiklių ir relių išdėstymas, taip pat jų iššifravimas, gali skirtis priklausomai nuo jūsų automobilio komplektacijos, pagaminimo metų ir variklio tipo. Iš esmės, saugikliai skirtinguose modeliuose skiriasi nominalia srove (amperais).
Elektroninių komponentų išdėstymas Mercedes-Benz W211
- Elektroninis ABS valdymo blokas -> 31/05/06
- Elektroninis ABS valdymo blokas - 01/06/06^
- Antenos signalo stiprintuvas - garso sistema/navigacijos sistema
- Antenos 1 signalo stiprintuvas (TV-tiuneris) - galinis stiklas
- Antenos 2 signalo stiprintuvas (TV-tiuneris) - kairysis galinis statramstis (sedanas) - kairysis galinių durų statramstis (universal)
- Antenos 3 signalo stiprintuvas (TV-tiuneris) - dešinysis galinis statramstis (sedanas) - dešinysis galinių durų statramstis (universal)
- Smūgio jutiklis, kairysis - už žibinto
- Smūgio jutiklis, dešinysis - už žibinto
- Šoninio smūgio jutiklis, kairysis - centrinis statramstis
- Šoninio smūgio jutiklis, dešinysis - centrinis statramstis
- Apsaugos nuo vagystės valdymo blokas - kairė bagažinės dalis (sujungtas su daugiafunkciniu valdymo bloku 2)
- Apsaugos nuo vagystės garso signalas - už ratų arkos apdailos
- Saulės šviesos jutiklis - viršutinė centrinė priekinio stiklo dalis
- Papildoma akumuliatorių baterija -> 31/05/06, jei yra
- Papildoma akumuliatorių baterija -> 31/05/06, jei yra
- Papildomo šildytuvo valdymo blokas
- Papildomo šildytuvo nuotolinio valdymo pulto imtuvas - dešinė bagažinės dalis
- Akumuliatorių baterija - po bagažinės grindimis
- Baterijos valdymo blokas - bagažinė, po grindimis
- Bagažinės dangčio atidarymo/uždarymo pavaros valdymo blokas
- CAN duomenų magistralė, šliuzo valdymo blokas
- Diagnostikos jungtis (DLC)
- Kairės priekinių durų elektros įrangos valdymo blokas
- Kairės galinių durų elektros įrangos valdymo blokas
- Dešinės priekinių durų elektros įrangos valdymo blokas
- Dešinės galinių durų elektros įrangos valdymo blokas
- Elektroninis variklio valdymo blokas - Dyzelis/112/113
- Elektroninis variklio valdymo blokas - 271
- Elektroninis variklio valdymo blokas - 272/273
- Saugiklių/relių blokas, variklio skyrius
- Saugiklių/relių blokas, prietaisų skydelis
- Saugiklių/relių blokas, kojų zona
- Saugiklių/relių blokas, bagažinė
- Saugiklių/relių blokas, atsarginio rato niša
- Kairiojo žibinto valdymo blokas (modeliai su ksenoniniais žibintais)
- Dešiniojo žibinto valdymo blokas (modeliai su ksenoniniais žibintais)
- Žibintų korektoriaus valdymo blokas - po dešine priekine sėdyne, po kilimėliu (modeliai su ksenoniniais žibintais)
- Garso signalas 1 - už radiatoriaus grotelių
- Garso signalas 2 - už priekinio buferio
- Uždegimo spynos valdymo blokas
- Elektroninis imobilizatoriaus valdymo blokas (sujungtas su uždegimo spynos valdymo bloku)
- Beraktės užvedimo sistemos valdymo blokas - už peleninės
- Apšvietimo valdymo blokas - už priekinių žibintų jungiklio
- Bagažinės užpildymo kontrolės blokas (universal) - po tuščia bagažine
- Daugiafunkcinis valdymo blokas 1 - pritvirtintas prie saugiklių/relių bloko variklio skyriuje - funkcijos: Oro kondicionavimo sistemos slėgio kontrolė, stabdžių skysčio lygis, aušinimo skysčio lygis, priekinis apšvietimas, žibintų apiplovikliai, garso signalai, salono apšvietimo lempos, lauko temperatūra, priekinio stiklo valytuvai
- Daugiafunkcinis valdymo blokas 2 - sujungtas su saugiklių/relių bloku, bagažinė - funkcijos: Apsaugos nuo vagystės sistema, galinių durų/bagažinės dangčio atidarymas, centrinis užraktas, kuro lygis, kuro siurblys, avarinė signalizacija, galinio stiklo šildytuvas, posūkio rodikliai, galinis apšvietimas
- Daugiafunkcinis valdymo blokas 3 - daugiafunkcinio jungiklio valdymo bloke (lubų konsolė) - funkcijos: Tūrio keitimo jutikliai (apsaugos nuo vagystės sistema), saulės šviesos jutiklis, salono apšvietimo lempos, lietaus jutiklis
- Daugiafunkcinis valdymo blokas 4 - daugiafunkcinio jungiklio valdymo bloke (prietaisų skydelis) - funkcijos: Oro kondicionieriaus valdymo blokas, centrinis užraktas, avarinė signalizacija, galinio stiklo valytuvas
- Daugiafunkcinis valdymo blokas 5 - daugiafunkcinio jungiklio valdymo bloke (centrinė konsolė) - funkcijos: Papildomo šildytuvo jungiklis, parkavimo sistema, aktyvi pakabos sistema, galinių durų/bagažinės dangčio atidarymo pavaros jungiklis
- Daugiafunkcinis valdymo blokas 6 - kojų zona, po kilimėliu - funkcijos: Aušinimo skysčio siurblio elektros variklis, priešrūkiniai žibintai, sėdynių šildytuvai, atbulinės eigos žibintai, pavarų dėžės selektorius
- Daugiafunkcinis valdymo blokas 7 - galiniame salono apšvietimo žibinte (su skaidriu stogu) - funkcijos: Salono apšvietimo lempos
- Navigacijos sistemos valdymo blokas
- Aplinkos temperatūros jutiklis
- Parkavimo sistemos valdymo blokas - kairė bagažinės dalis
- Lietaus jutiklis - viršutinė centrinė priekinio stiklo dalis
- Elektrinės sėdynės valdymo blokas, priekinis kairysis - po sėdyne
- Elektrinės sėdynės valdymo blokas, priekinis dešinysis - po sėdyne
- Galvos atramų pavaros relė (01/06/05^)
- Saulės baterijos valdymo blokas - už prietaisų skydelio
- Vairo kolonėlės elektros įrangos valdymo blokas - už vairo
- Vairo kolonėlės užrakto valdymo blokas - integruotas į uždegimo spynos valdymo bloką
- Vairo padėties jutiklis - vairo kolonėlės elektros įrangos valdymo bloke
- Šildomo vairo valdymo blokas - prie prietaisų skydelio (^05/05)
- Elektrinio stogo liuko valdymo blokas - daugiafunkcinio jungiklio valdymo bloke (lubų konsolė)
- Elektroninis SRS valdymo blokas
- Aktyvios pakabos valdymo blokas - kojų zona, po kilimėliu
- Galinio dangčio atidarymo/uždarymo pavaros valdymo blokas - kairė bagažinės dalis
- Telefono antena
- Telefono sąsajos valdymo blokas - po panele, galinėje bagažinės dalyje
- Priekabos elektros įrangos valdymo blokas - kairė bagažinės dalis
- Elektroninis pavarų dėžės valdymo blokas (sekvencinė mechaninė pavarų dėžė) - kojų zona, po kilimėliu
- Elektroninis pavarų dėžės valdymo blokas - kojų zona, po kilimėliu
- Padangų slėgio kontrolės sistemos valdymo blokas - kairė bagažinės dalis
- Balso aktyvavimo sistemos blokas - po panele, galinėje bagažinės dalyje
- Šoninio judėjimo jutiklis
Saugiklių ir relių blokai
Saugiklių ir relių blokas bagažinės skyriuje
Bagažinės skyriuje, šalia akumuliatoriaus, yra saugiklių ir relių blokas. Jis aptarnauja daugelį bagažinės zonos ir kai kurių kitų sistemų elektrinių komponentų.
Relės bagažinės skyriuje
- A - Kuro siurblio relė (išskyrus E55, E63)
- B - 4 pagrindinių uždegimo grandinių relė
- D - Galinio stiklo valytuvo elektros variklio relė (universal)
- E - Galinio stiklo šildytuvo relė
- F - 5 pagrindinių uždegimo grandinių relė
- G - Kuro užpildymo angos užrakto pavaros relė 1
- H - Kuro užpildymo angos užrakto pavaros relė 2
Saugikliai bagažinės skyriuje
- F1 (30A) - Kairės priekinės sėdynės elektros pavaros valdymo blokas, daugiafunkcis jungiklis dešinėje priekinėje sėdynėje
- F2 (30A) - Dešinės priekinės sėdynės elektros pavaros valdymo blokas, daugiafunkcis jungiklis kairėje priekinėje sėdynėje
- F3 (7.5A) - Navigacijos sistema, parkavimo sistemos valdymo blokas, padangų slėgio kontrolės sistemos valdymo blokas
- F4 (15A) - Kuro siurblys
- F6 (40A) - Garso sistema
- F7 (15A) - Bagažinės dangčio (galinių durų) atidarymo/uždarymo pavaros valdymo blokas (04/03^)
- F8 (7.5A) - Automobilio pakrypimo jutiklis (apsaugos nuo vagystės sistema)
- F9 (25A) - Elektrinio stogo liuko valdymo blokas
- F10 (40A) - Galinio stiklo šildytuvas
- F11 (20A) - Bagažinės dangčio (galinių durų) atidarymo/uždarymo pavaros valdymo blokas (04/03^)
- F12 (15A) - Papildomos įrangos prijungimo lizdas (bagažinė)
- F13 (15A) - Papildomos įrangos maitinimo lizdas (salone), juosmens atramos reguliavimo siurblys, galinių sėdynių šildytuvai (^03/03)
- F15 (10A) - Kuro užpildymo angos užrakto pavaros relė, kuro užpildymo angos dangtelio elektros pavara
- F16 (20A) - Sėdynių šildytuvas
- F17 (20A) - Priekabos elektros įrangos valdymo blokas
- F18 (20A) - Priekabos elektros įrangos jungtis
- F19 (20A) - Juosmens atramos reguliavimo siurblys
- F20 (7.5A) - Galinio stiklo užuolaida

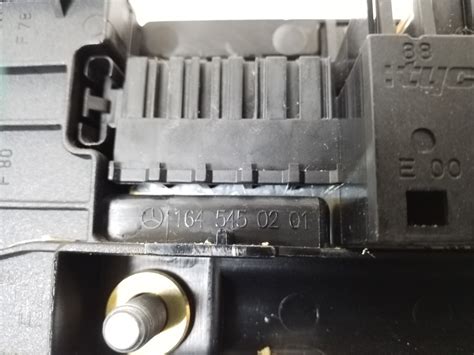

Saugiklių ir relių blokas variklio skyriuje
Variklio skyriuje, kairėje pusėje, šalia statramsčio, yra pagrindinis saugiklių ir relių blokas, uždengtas apsauginiu dangteliu.

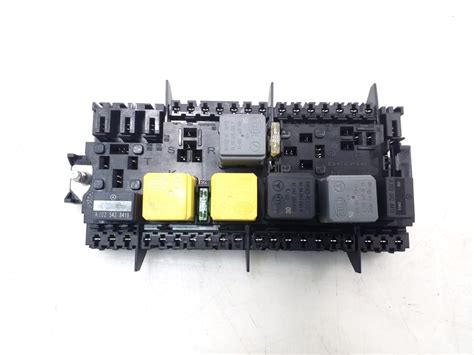

Relės variklio skyriuje
- I - Variklio valdymo sistemos relė
- K - 1 pagrindinės uždegimo grandinės relė
- L - Starterio relė
- M - Pavarų dėžės siurblio relė (sekvencinė mechaninė pavarų dėžė)
- N - 2 pagrindinės uždegimo grandinės relė
- O - Garso signalo relė
- P - 3 pagrindinės grandinės relė
- R - Oro siurblio relė / alyvos aušintuvo ventiliatoriaus elektros variklio relė
- S - Aktyvios pakabos kompresoriaus relė
- T - Nenaudojama (01/06/06^)
Saugikliai variklio skyriuje
- F53a (15A) - Garso signalo relė
- F53b (15A) - Garso signalo relė
- F54a (15A) - Cigarečių pridegiklis, apkrovos atjungimo relė (^31/05/06)
- F54b (15A) - Cigarečių pridegiklis, apkrovos atjungimo relė (^31/05/06)
- F43 (15A) - Variklio valdymo sistema, daugiafunkcinis blokas 2
- F44 (15A) - Elektroninis variklio valdymo blokas (ECM) (271, 272, 273, 646, 647, 648), LPG purkštukai (271, 01/06/05^)
- F45 (7.5A) - Aktyvios pakabos sistemos valdymo blokas (galinė ašis), pavarų dėžės selektoriaus jungiklis (^31/05/06)
- F46 (7.5A) - Elektroninis pavarų dėžės valdymo blokas (automatinė pavarų dėžė, sekvencinė mechaninė pavarų dėžė)
- F47 (20A) - Elektroninis ABS valdymo blokas
- F48 (7.5A) - Elektroninis SRS valdymo blokas, saugos diržų įtempikliai (01/06/05^)
- F49 (7.5A) - Elektroninis SRS valdymo blokas, keleivio buvimo jutiklis sėdynėje, galvos atramų pavaros relė (01/06/05^)
- F50 (5A) - Telefonas
- F52 (7.5A) - Aušinimo sistemos ventiliatoriaus elektros variklis (01/06/06^), prietaisų skydelis, daiktadėžės apšvietimo lempa, žibintų korektoriaus valdymo blokas (modeliai su ksenoniniais žibintais), apšvietimo jungiklis
- F55 (7.5A) - Telefonas
- F56 (40A) - Priekinio stiklo valytuvo elektros variklis
- F57 (25A) - Dyzelis: Elektroninis variklio valdymo blokas
- F58 (15A) - Uždegimo ritės (112, 113, 156 varikliai)
- F59 (15A) - Starterio relė (^31/05/06)
- F60 (10A) - Variklio alyvos aušintuvo ventiliatoriaus elektros variklis (E55, E63)
- F61 (40A) - Oro padavimo sistemos siurblys išmetimui (112, 113, 642.920 varikliai - išskyrus E55)
- F62 - Nenaudojama (01/06/06^)
- F63 - Nenaudojama (01/06/06^)
- F64 (7.5A) - Apšvietimo jungiklis, prietaisų skydelis, elektroninis oro kondicionieriaus valdymo blokas, vairo kolonėlės elektros įrangos valdymo blokas (^31/05/06)
- F65 (20A) - Elektromagnetinis uždegimo spynos valdymo blokas, vairo kolonėlės užrakto valdymo blokas
- F66 (7.5A) - Priekiniai žibintai
- F67 (5A/10A) - Stabdžių žibintų jungiklis (stabdžių pedalo padėties jutiklis)
Saugiklių ir relių blokas atsarginio rato nišoje
Šis blokas dažnai apima didelės galios saugiklius, kurie apsaugo svarbias sistemas ir pagrindinius elektros tiekimo kanalus.
Saugikliai atsarginio rato nišoje
- F82a (30A) - Kuro siurblys (E55)
- F82b (40A) - Oro padavimo sistema išmetimui
- F78 (200A) - Saugiklių/relių blokas variklio skyriuje - saugikliai F53b/F54a/F55/F63-F65/F67, daugiafunkcinis blokas 1
- F79 (200A) - Saugiklių/relių blokas bagažinės skyriuje - saugikliai F3/F4/F9/F11, daugiafunkcinis blokas 2
- F80 (150A) - Saugiklių/relių blokas variklio skyriuje - saugikliai F43/F45-F47, daugiafunkcinis blokas 1
- F81 (150A) - Saugiklių/relių blokas po prietaisų skydeliu - saugikliai F21-F42
- F82 (150A) - Vyriausybiniai automobiliai
- F83 (30A) - Vyriausybiniai automobiliai
- F84 (5A) - Papildomo akumuliatoriaus relė
- F85 (5A) - Balso aktyvavimo sistemos blokas
- F86 (5A) - Papildomos įrangos maitinimo jungtis (01/06/06^)
- F87 (30A) - Juosmens atramos reguliavimo siurblys (^31/05/06)
- F88 (30A) - Bagažinės dangčio atidarymo/uždarymo pavaros valdymo blokas, galinių durų elektros įrangos valdymo blokas (04/03^ universal)
- F89 (40A) - Bagažinės užpildymo kontrolės blokas (universal)
- F90 (40A) - Elektroninis SRS valdymo blokas (01/06/06^)
- F91 - Nenaudojama (01/06/06^)
Saugiklių blokas po prietaisų skydeliu
Šis saugiklių blokas yra po prietaisų skydeliu, kairėje pusėje, už apsauginio dangtelio.
Saugikliai po prietaisų skydeliu
- F21 (25A) - Dešinės galinių durų elektros įrangos valdymo blokas (^31/05/06)
- F22 (30A) - Dešinės priekinių durų elektros įrangos valdymo blokas (^31/05/06)
- F23 (30A) - Dešinės priekinės sėdynės elektros pavaros valdymo blokas
- F24 (25A) - Beraktės užvedimo sistemos valdymo blokas - salone
- F25 (25A) - Papildomas šildytuvas, papildomo šildytuvo nuotolinio valdymo pulto imtuvas
- F26 (7.5A) - CD-keitiklis garso sistemoje
- F27 - Nenaudojama (^31/05/06)
- F28 (5A) - Garso sistema
- F29 (7.5A) - Vairo kolonėlės elektros įrangos valdymo blokas, uždegimo spynos valdymo blokas (01/06/06^)
- F30 (7.5A) - Diagnostikos jungtis (DLC)
- F31 (5A) - Daugiafunkcinis blokas 4, daugiafunkcinio jungiklio valdymo blokas (prietaisų skydelis (01/06/06^))
- F32 (25A) - Kairės galinių durų elektros įrangos valdymo blokas (01/09/03-31/05/06)
- F33 (25A) - Kairės priekinių durų elektros įrangos valdymo blokas (01/09/03-31/05/06)
- F34 (30A) - Kairės priekinės sėdynės elektros pavaros valdymo blokas
- F36 (25A) - Priekinių sėdynių šildytuvai (01/09/03-31/05/05)
- F37 (7.5A) - Pakabos valdymo blokas (01/09/03-31/05/06)
- F38 - Nenaudojama (01/09/03-31/05/05)
- F39 (5A) - Daugiafunkcinis blokas 5, daugiafunkcinio jungiklio valdymo blokas (centrinė konsolė)
- F40 (5A) - Daugiafunkcinis blokas 4, daugiafunkcinio jungiklio valdymo blokas (prietaisų skydelis (01/09/03-31/05/05))
- F41 (5A) - Centrinis CAN duomenų magistralės valdymo blokas
- F42 (7.5A) - Elektroninis variklio valdymo blokas, variklio valdymo sistemos relė (01/06/05^), dujų balionų sistemos elektroninis valdymo blokas, apkrovos atjungimo relė (01/09/03-31/05/05), daugiafunkcinis blokas 1
Saugiklių blokas kojų zonoje po kilimėliu
Šis saugiklių blokas yra priekinio keleivio kojų zonoje po kilimėliu. Norint jį pasiekti, reikia nuimti apdailą ir apsauginį dangtelį.
Saugikliai kojų zonoje
- F68 (200A) - Aušinimo skysčio šildytuvas (dyzelis)
- F69 (150A) - Kaitinimo žvakių etapas
- F70 - Nenaudojama (01/06/06^)
- F71 (100A) - Aušinimo sistemos ventiliatoriaus elektros variklis (dyzelis)
- F72 (50A) - ABS moduliatorius
- F73 (40A) - Elektroninis ABS valdymo blokas
- F74 (40A) - Aktyvios pakabos kompresoriaus relė
- F75 (40A) - Daugiafunkcinis blokas 3
- F76 (40A) - Elektroninis SRS valdymo blokas (01/06/06^)
- F77 - Nenaudojama (^31/05/06)
„Mercedes-Benz E“ klasės (2003–2009 m.) saugikliai ir saugiklių dėžutės vieta bei schemos
tags: #mercedes #benz #w211 #saugikliai
