Automagnetolos Jungimo Laidų Spalvos ir Paskirtis

Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau turint tinkamą informaciją ir įrankius, tai gali būti atlikta savarankiškai. Šiame straipsnyje pateikiama išsami informacija, skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.

Automobilių Elektros Instaliacijos Ypatumai ir Laidų Spalvos

Automobilių elektros instaliacijai būdinga tai, kad grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas. Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna.

Laidų Spalvų Kodavimo Sistemos Reikšmė

Automobilių laidų spalvų ir kodų sistema buvo sukurta siekiant standartizuoti elektros instaliaciją. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. Remiantis statistika, 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.

Dažniausiai pasitaikančios automagnetolų laidų spalvos ir jų reikšmės:

• Geltonas: Pastovus pliusas (atminčiai palaikyti). Jis ateina nuo akumuliatoriaus.
• Raudonas: Pliusas nuo raktelio (įjungus degimą). Jis ateina nuo spynelės.
• Oranžinis: Apšvietimui (illumination).
• Juodas: Minusas (įžeminimas).
• Mėlynas: Automatinei antenai.
• Pilkas/Baltas: Garsiakalbiai (priklausomai nuo sistemos).

Neteisingai sujungus geltoną ir raudoną laidus, magnetola gali negauti nuolatinio maitinimo atminčiai palaikyti arba neįsijungti su degimu. Svarbu, kad magnetola gautų iš vieno laido nuolatinį maitinimą (geltonas), o iš kito - tik tada, kai raktelis pasuktas (raudonas).

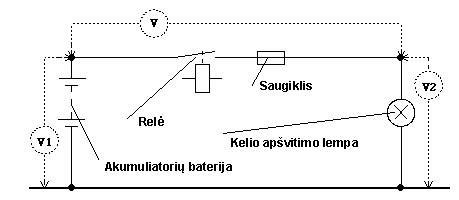

Šiuolaikinių Automobilių Elektros Schemos

Automobilių elektros schemų skaitymas yra fundamentalus įgūdis, leidžiantis tiksliai identifikuoti, lokalizuoti ir pašalinti elektros sistemos gedimus. Šiuolaikiniuose automobiliuose, kur įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, schemų supratimas tapo ne prabanga, o būtinybe. Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose.

Standartizuota simbolių sistema:

Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose. Tyrimas parodė, kad automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.

Automagnetolos Pajungimo Eiga

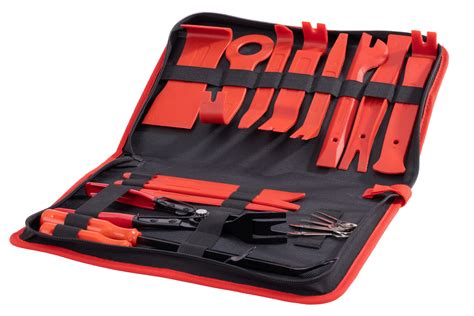

Prieš pradedant: būtini įrankiai ir atsargumo priemonės

Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.

• Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
• Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant pačio laido.
• Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis. Litavimo būdu sujungti laidus galima, tačiau jeigu lituoklio antgalis per didelis, galima naudoti ir be litavimo.
• Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
• Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
• Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
• Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.

Saugos priemonės:

Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio. Prieš pradedant darbus, būtina laikytis saugos reikalavimų. Pirmiausia atjunkite akumuliatoriaus minusinį, o tada teigiamą gnybtus. Tai sumažina trumpojo jungimo bei elektros smūgio riziką. Svarbu vengti pažeistų ar neizoliuotų įrankių naudojimo, nes tai kelia pavojų tiek jums, tiek automobilio elektronikai. Prieš pradedant darbus, izoliuokite visus atvirus laidų galus, kad išvengtumėte atsitiktinio kontakto.

Žingsnis po žingsnio instrukcija:

1. Akumuliatoriaus atjungimas: Pirmiausia atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų. Raskite akumuliatorių ir atsukite neigiamo gnybto veržlę. Atsargiai nuimkite gnybtą ir atitraukite jį nuo akumuliatoriaus. Įsitikinkite, kad gnybtas neliestų akumuliatoriaus, kad neatsirastų trumpasis jungimas.
2. Senos magnetolos išėmimas: Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis. Kai kurioms magnetoloms reikia specialių išėmimo raktų, kurie įstatomi į specialias angas magnetolos priekyje. Kitos magnetolos gali būti pritvirtintos varžtais, kuriuos reikia atsukti. Jei naudojate raktus, įstatykite juos į angas ir švelniai patraukite magnetolą į priekį. Jei magnetola pritvirtinta varžtais, atsukite juos ir atsargiai išimkite magnetolą.
3. Laidų atjungimas: Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai. Atjunkite laidų jungtis spausdami fiksatorius, jei tokie yra. Jei laidai prijungti tiesiogiai, atsukite juos. Būkite atsargūs, kad nepažeistumėte laidų ar jungčių.
4. Laidų identifikavimas: Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą.
5. Adapterio prijungimas (jei reikia): Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo. Prijunkite adapterį prie automobilio laidų pagal adapterio instrukcijas. Įsitikinkite, kad visi laidai yra tvirtai sujungti.
6. Naujos magnetolos prijungimas: Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai. Ypač svarbu teisingai prijungti maitinimo, įžeminimo ir garsiakalbių laidus. Netinkamai prijungti garsiakalbių laidai gali sugadinti magnetolą arba garsiakalbius.
7. Laidų izoliavimas: Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį. Įsitikinkite, kad izoliacinė juosta tvirtai apvyniota aplink kiekvieną jungtį.
8. Magnetolos įdėjimas: Atsargiai įdėkite naują magnetolą į jos vietą. Jei naudojote specialius išėmimo raktus, įsitikinkite, kad jie atjungti prieš įdedant magnetolą. Jei magnetola pritvirtinta varžtais, priveržkite juos. Įsitikinkite, kad magnetola tvirtai pritvirtinta ir nekliba.
9. Akumuliatoriaus prijungimas: Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus. Priveržkite gnybto veržlę. Įsitikinkite, kad gnybtas tvirtai pritvirtintas prie akumuliatoriaus.
10. Testavimas: Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai. Jei kažkas neveikia, patikrinkite laidų jungtis ir įsitikinkite, kad viskas prijungta teisingai. Taip pat patikrinkite automobilio saugiklius, nes galėjo perdegti saugiklis.

Dažniausiai pasitaikančios problemos ir jų sprendimai

• Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
• Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
• Radijas neveikia: Patikrinkite antenos laidą.
• Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
• Laisvi kontaktai - tai itin dažnas gedimas, ypač senesniuose automobiliuose.
• Oksidacija ir korozija - Lietuvoje dėl drėgmės ir kelių druskos oksidacija yra dažnas reiškinys. Ji gali padidinti jungties varžą net iki 10 kartų, kas neigiamai veikia garso stiprumą ir kokybę.
• Neteisingas laidų sujungimas - netinkamai prijungti maitinimo laidai gali sugadinti įrangą.
• Pažeisti laidai - dažniausiai pažeidimai atsiranda tose vietose, kur laidai trinasi į metalinius paviršius arba yra suspausti.
• Prastas įžeminimas - ši problema dažnai sukelia ūžesį ar traškesį garsiakalbiuose.

Sprendžiant šias problemas, verta pradėti nuo paprasčiausių veiksmų - priveržkite visus matomus kontaktus ir patikrinkite saugiklius. Oksiduotas jungtis galima nuvalyti specialiu kontaktų valikliu arba smulkiu švitriniu popieriumi. Po valymo rekomenduojama naudoti dielektrinį tepalą, kuris apsaugos nuo tolimesnės korozijos.

Automobilio Garso Sistemos Laidų Patikra ir Diagnostika

Automobilio garso sistemos problemos dažnai kyla dėl netvarkingų laidų jungčių. Blogi kontaktai gali lemti prastą garso kokybę, triukšmus ar net sistemos gedimus. Reguliari patikra padės išvengti brangių remontų ir užtikrins gerą garso kokybę. Sėkmingam laidų tikrinimui būtina pasirūpinti tinkamais įrankiais ir laikytis saugos reikalavimų. Laidų gedimai sudaro apie 30% visų garso sistemų problemų, ypač regionuose, kur kelių druska ir drėgmė daro didelę įtaką.

Reikalingi įrankiai laidų patikrai:

• Skaitmeninis multimetras - tai pagrindinis įrankis, kuris praverčia atliekant daugumą diagnostikos darbų. Jis matuoja įtampą, varžą ir tęstinumą, o jo pagalba galima atlikti net iki 80% visų patikrinimų.
• Tęstinumo testeris - paprastas ir greitas būdas patikrinti laidų vientisumą, ypač kai dirbate sunkiai pasiekiamose vietose.
• Izoliuoti atsuktuvai - būtini norint saugiai dirbti su jungtimis.

Laidų patikros metodai:

Kai pasiruošėte reikalingus įrankius ir atlikote visus saugos veiksmus, galite pradėti tikrinti automobilio garso laidų jungtis. Pirmiausia kruopščiai apžiūrėkite visus matomus laidus ir jungtis. Jei pastebėsite įtrūkusią ar nulupusią izoliaciją, tai gali reikšti, kad laidas yra pažeistas. Atkreipkite dėmesį į korozijos ar rūdžių požymius ant jungčių. Lietuvos klimatas, ypač drėgnos sąlygos ir kelių druska žiemą, gali paskatinti metalinių jungčių oksidaciją. Taip pat patikrinkite, ar visi laidai yra tinkamai prijungti.

• Tęstinumo testas: Multimetrą nustatykite į tęstinumo arba omų režimą. Uždenkite zondus ant abiejų laido galų.
• Įžeminimo tikrinimas: Vieną zondą prijunkite prie įžeminimo laido, o kitą - prie žinomo gero įžeminimo taško, pavyzdžiui, automobilio kėbulo. Maža varža rodo tinkamą įžeminimą.
• Maitinimo laido tikrinimas: Multimetrą perjunkite į nuolatinės srovės įtampos režimą. Teigiamą zondą prijunkite prie maitinimo laido, o neigiamą - prie įžeminimo.
• Garsiakalbių laidų varžos matavimas: Išjunkite garso sistemą ir multimetrą nustatykite į omų režimą. Zondus uždėkite ant garsiakalbio laidų - varža turėtų atitikti gamintojo nurodytą diapazoną, dažniausiai 4-8 Ω. Teisingas laidų poliškumas yra būtinas gerai garso kokybei. Naudodami multimetrą įtampos režime, patikrinkite poliškumą. Papildomai galite naudoti 1,5 V bateriją. Trumpai prijunkite ją prie garsiakalbio laidų - jei difuzorius juda į išorę, teigiamas baterijos polius yra prijungtas prie teisingo laido.

Automobilio garso sistemos laidų jungtis vertėtų tikrinti mažiausiai kartą per metus arba pastebėjus problemas, tokias kaip garso iškraipymai, nutrūkęs garsas ar neveikiantys sistemos komponentai. Jei nesate tikri, kaip atlikti tokį patikrinimą, arba abejojate dėl sistemos veikimo, verta kreiptis į profesionalus.

Automagnetolos Pajungimas Namuose

Automagnetolos pajungimas namuose yra įmanomas, tačiau reikalingas 12V maitinimo šaltinis. Paprastas 220V į 12V keitiklis gali būti nepakankamas, jei magnetola turi daug funkcijų (pvz., CD grotuvą, ekvalaizerį) ir naudoja daugiau energijos. Tokiu atveju reikalingas galingesnis maitinimo šaltinis.

Svarbu atkreipti dėmesį į maitinimo šaltinio amperų (A) skaičių. Magnetola gali reikalauti tam tikro amperažo, kad veiktų tinkamai. Jei maitinimo šaltinis yra per silpnas, magnetola gali išsijungti arba veikti netinkamai. Taip pat reikia atsiminti, kad automagnetolos yra skirtos veikti automobilyje, todėl jų naudojimas namuose gali būti ne toks patogus. Pavyzdžiui, magnetola gali neturėti nuotolinio valdymo pultelio arba kitų funkcijų, kurios yra įprastos buitinėms garso sistemoms.
