Elektros Šynų Spalvinis Žymėjimas: Kodėl ir Kokios Spalvos

Šiuolaikinėje visuomenėje elektra tapo nepakeičiama mūsų gyvenimo dalimi. Nuo įvairių buityje naudojamų elektros prietaisų iki didelės įrangos pramoninėje gamyboje - laidai šiose sistemose atlieka itin svarbų vaidmenį. Tačiau daugeliui žmonių spalvingi laidai yra paslaptis. Suprasti laidų spalvų klasifikaciją ir jų atstovaujamas funkcijas yra būtina norint atlikti elektros operacijas saugiau ir efektyviau. Kasdieniame gyvenime šios žinios gali ne tik padėti geriau suprasti elektros įrenginių veikimo principus, bet ir veiksmingai vadovauti kritinėse situacijose. Nesvarbu, ar tai būtų namų grandinių įrengimas ir priežiūra, ar pramoninių elektros sistemų projektavimas ir paleidimas, teisingas laidų spalvų nustatymas yra raktas į saugumą ir efektyvumą.

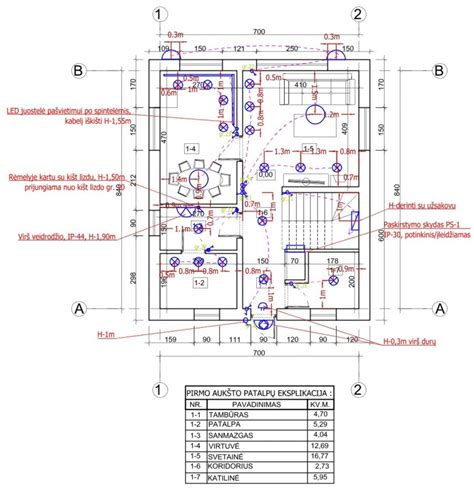

Elektros instaliacijos planavimas ir reikšmė

Elektros instaliacija - vienas svarbiausių namo, sodo namo ar modulinio namelio įrengimo etapų. Tinkamai suplanuoti elektros instaliacijos laidai, rozečių ir jungiklių vietos bei apšvietimo taškai leidžia užtikrinti saugų ir patogų elektros naudojimą. Elektros instaliacijos planavimas turi būti atliekamas dar prieš pradedant vidaus apdailos darbus. Įvertinama, kuriose patalpose reikės daugiau elektros taškų, kokie buitiniai prietaisai bus naudojami, ar bus reikalinga trifazė elektros instaliacija, bei koks elektros laidas tinkamiausias kiekvienai grandinei. Elektros instaliacija turi būti įrengta saugiai.

Tokio tipo elektros instaliacija namuose plačiai naudojama apšvietimui ir rozečių grandinėms. Trifazė elektros instaliacija naudojama kaitlentėms, šilumos siurbliams, elektromobilių įkrovimo stotelėms, gamybinei įrangai ir kitiems didelės galios elektros vartotojams.

Renkant elektros instaliacijos laidus, elektros laidus ar kabelius, būtina įvertinti jų skerspjūvį ir leistiną ilgalaikę apkrovą. Pastaba: pateiktos reikšmės yra orientacinės.

Elektros kabelių spalvų kodavimas ir jo reikšmė

Energijos sistemoje skirtingų spalvų laidai atlieka skirtingas funkcijas, todėl juos lengviau atpažinti ir atskirti montavimo ir priežiūros metu. Elektros saugos ir instaliacijos srityje kabelių spalvos yra vienas iš tiesiausių ir esminių identifikatorių. Jos yra ne tik praktinės montavimo gairės, bet ir esminis elementas užtikrinant saugumą ir atitiktį. Spalvų kodų nepaisymas gali sukelti rimtų pavojų, pavyzdžiui, elektros šoką, gaisrą ar net įrangos sugadinimą. Be spalvų diferenciacijos, diegimo klaidų tikimybė smarkiai padidėtų. Standartizuotos spalvos ne tik leidžia greitai identifikuoti laidininkus, bet ir padidina montavimo efektyvumą bei užtikrina vietinių taisyklių laikymąsi.

Pagrindinės laidų spalvos ir jų paskirtis

• Juoda ir raudona: Šios dvi spalvos dažniausiai naudojamos įtampingiems laidams (L), taip pat žinomiems kaip faziniai laidai. Įtampos laidas yra maitinimo sistemos dalis, atsakinga už srovės perdavimą iš maitinimo šaltinio į energiją vartojančią įrangą.
• Balta ir pilka: Šios dvi spalvos paprastai naudojamos neutraliems laidams (N). Nulinis laidas yra srovės grąžinimo kanalas, užtikrinantis grandinės uždarymą. Nulinis laidas (N) skirtas srovei tekėti esant apkrovai.
• Žalia ir geltona: Šios dvi spalvos dažniausiai naudojamos įžeminimo laidui (E). Pagrindinė įžeminimo laido funkcija yra apsaugoti grandinę ir išvengti pavojingų situacijų, tokių kaip elektros smūgis. Įžeminimo laidas (PE) naudojamas apsaugai nuo elektros smūgio. Pagal šiuolaikinius tarptautinius standartus įžeminimo kabelis dažniausiai žymimas geltonos-žalios juostelės, taip pat žinomas kaip geltonai žalias įžeminimo kabelis. Kai kuriose konkrečiose programose taip pat galima naudoti neizoliuotą laidininką iš vario arba aliuminio.

Kitos laidų spalvos specifiniams tikslams

Be pirmiau minėtų įprastų laidų spalvų, kai kuriuose specifiniuose taikymo scenarijuose yra ir kitų laidų spalvų:

• Mėlyna: Nuolatinės srovės grandinėse mėlyni laidai dažniausiai naudojami kaip neigiami poliai. Kintamosios srovės grandinėse mėlyni laidai kartais taip pat naudojami kaip neutralūs laidai.
• Ruda: Kintamosios srovės grandinėse rudi laidai dažnai naudojami kaip įtampos laidai, ypač Europoje ir kai kuriuose kituose regionuose.
• Oranžinė: Kelių laidų grandinėse dažnai naudojami oranžiniai laidai tarpiniai laidai.
• Violetinė ir rožinė: Šios spalvos kartais naudojamos konkretiems tikslams, pvz., valdymo grandinėms arba apšvietimo grandinėms, kad būtų išvengta painiavos su kitais laidais.

Tarptautiniai ir nacionaliniai standartai

Įvairiose šalyse ir regionuose vielos spalvų naudojimo standartai gali skirtis. Elektros inžinieriams ir elektrikams ypač svarbu suprasti skirtingų šalių ir regionų laidų spalvų standartus.

• Europa: Europoje įtampingiems laidams dažniausiai naudojama ruda, juoda ir pilka, neutraliems - mėlyna, o įžeminimo laidams - žalia/geltona dviejų spalvų laidai. Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia: žaliai geltona - įžeminimo laidas, mėlyna - darbinis (nulinis) laidas, rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas. Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona.
• Kinija: Kinijoje įtampingiems laidams dažniausiai naudojamos raudonos, geltonos ir žalios spalvos, neutraliems - mėlynos, o įžeminimo laidams - geltonai žalios dviejų spalvų laidai. Šį standartą nurodo Nacionalinė standartizacijos administracija.

Lietuvoje galioja GOST 31947-2012, kuris apibrėžia kabelių gaminių izoliacijos spalvinį žymėjimą. Šis standartas padėjo suvienodinti spalvų kodavimą, kuris anksčiau buvo nevienodas. Minėtame GOST dokumente nurodyta, kad kabelių gaminių izoliacija turi skirtis spalva. Tam tikras atspalvis turi padengti laidą ištisiniu sluoksniu - nuo pradžios iki galo. Vienintelė vena, kuri gali turėti dviejų spalvų apvalkalą, yra „žemė“. Jei nulinis darbininkas derinamas su nuliniu apsauginiu laidu, tai jis per visą ilgį nudažytas mėlynai, o išilgai kraštų yra žaliai geltonos juostelės. Fazinio laidininko izoliacijai nuspalvinti galima naudoti visas spalvas, išskyrus mėlyną (žydrą) ir žalią/geltoną.

Trigyslio kabelio, pagaminto pagal GOST standartus, pavyzdys: žalias/geltonas laidas skirtas įžeminimui, mėlynas - nulinis, rudas - fazinis.

Laidų žymėjimas be spalvų: raidiniai kodai

Kartu su spalvos žymėjimu šerdys taip pat turi raidę: nulis - N, apsauginis - PE, kombinuotas nulis + apsauginis - PEN, fazė - L. Raidiniai kodai naudojami nespalvotoms diagramų kopijoms, kuriose nenaudojamos skirtingos spalvos. GOST R 50462 A priede yra lentelė, kurioje galima rasti visų spalvų raidžių žymėjimus. Pavyzdžiui, 1 fazės grandinės (L) fazinis laidininkas nudažytas rudai, spalvos kodas yra BN.

Kaip pasirinkti tinkamą instaliacinį kabelį

Vykdant bet kokį elektros instaliacijos projektą, nesvarbu, ar klojate pamatus naujam pastatui, modernizuojate seną statinį, ar tiesiog atliekate keletą elektros sistemos atnaujinimų, labai svarbu pasirinkti tinkamus instaliacinius kabelius. Instaliaciniai kabeliai užtikrina sklandų įvairių prietaisų maitinimą, padeda apšviesti erdves ir, svarbiausia, užtikrina elektros infrastruktūros saugumą bei efektyvumą. Jie yra neatsiejami elektros grandinės komponentai ir yra pagrindiniai elektros energijos perdavimo iš vieno taško į kitą kanalai bet kurioje elektros sistemoje. Šie elektros kabeliai, sudaryti iš vieno ar daugiau laidininkų su izoliaciniu sluoksniu, padeda paskirstyti elektros energiją ir signalus įvairiuose įrenginiuose - nuo paprastų buitinių iki sudėtingų pramoninių prietaisų. Svarbiausia instaliacinių kabelių paskirtis - ne tik perduoti energiją, bet ir užtikrinti, kad tai būtų daroma saugiai ir efektyviai. Tinkamai parinkti ir sumontuoti elektros laidai apsaugo nuo įtampos kritimo, sumažina energijos nuostolius ir elektros pavojaus riziką, todėl jie yra visų elektros grandinių funkcionalumo ir saugumo pagrindas.

Pagrindinės instaliacinių kabelių rūšys

Instaliaciniai kabeliai gali būti pagaminti iš įvairių medžiagų ir yra skirtingų rūšių, kurių kiekviena pritaikyta konkrečioms reikmėms ir aplinkoms. Paprastai skiriamos šios instaliacinių kabelių rūšys: aliumininiai kabeliai, variniai kabeliai ir behalogeniai kabeliai.

• Aliumininiai kabeliai: Pasižymi lengvumu ir yra ekonomiškas variantas, todėl yra patrauklus pasirinkimas didelės apimties elektros instaliacijoms, kai reikia daug laidų. Aliumininis instaliacinis kabelis paprastai naudojamas elektros tinkluose, oro linijose ir kitose srityse, nes gali sumažinti išlaidas ir palengvinti montavimą.
• Variniai kabeliai: Plačiai naudojami gyvenamųjų namų ir komercinių patalpų elektros instaliacijos sistemose ir yra pasirenkami dėl savo geresnio laidumo ir lankstumo. Varis pasižymi puikiu elektros laidumu, nusileidžiančiu tik sidabrui, todėl labai efektyviai perduoda elektros energiją. Variniai instaliaciniai kabeliai taip pat yra plastiškesni, nei aliumininiai, todėl juos galima lenkti ir lengvai montuoti net ir ankštose vietose. Dėl šių savybių variniai kabeliai idealiai tinka aukštos kokybės instaliacijoms pastatuose, kur svarbiausia - saugumas ir efektyvumas.
• Behalogeniai kabeliai: Sukurti atsižvelgiant į saugumą ir dažniausiai yra naudojami aplinkoje, kurioje reikia sumažinti gaisro pavojų. Šie instaliaciniai kabeliai, veikiami ugnies, neišskiria nuodingų dujų ar korozinių rūgščių, o tai labai svarbu visuomeninės paskirties pastatuose, ligoninėse, oro uostuose ir visur kitur, kur labai svarbi priešgaisrinė sauga. Behalogeniai elektros kabeliai pagaminti iš medžiagų, kurios degdamos išskiria minimalų dūmų kiekį ir neskleidžia halogenų, todėl, naudojant juos, sumažėja pavojus sveikatai gaisro metu.

Kriterijai tinkamam kabeliui parinkti

Siekiant užtikrinti elektros sistemos saugumą, efektyvumą ir ilgaamžiškumą, labai svarbu pasirinkti tinkamą instaliacinį kabelį. Rinkdamiesi kabelį, pirmiausia nustatykite apkrovos tipą ir bendrą srovės kiekį, nes tai turės įtakos laido storiui, reikalingam saugiai apdoroti elektros srovę ir išvengti perkaitimo. Taip pat atsižvelkite į įtampos reikalavimus ir kabelio ilgį, nes ilgesniuose atstumuose gali sumažėti įtampa, kurią reikia kompensuoti storesniu kabeliu. Aplinkos sąlygos, kurioms esant bus montuojamas kabelis, taip pat turi didelę reikšmę. Pavyzdžiui, lauke ar esant drėgnoms sąlygoms naudojamiems kabeliams reikia patvarios, drėgmei atsparios izoliacijos, pavyzdžiui kabeliai CYKY ar H05RR-F. Be to, rinkdamiesi instaliacinį kabelį, atkreipkite dėmesį į visas specifines vietines elektros taisykles ir standartus, kurių būtina laikytis.

Pirkdami įžeminimo laidus, vartotojai pirmiausia turėtų vadovautis savo šalies ar regiono elektros kodu. Šiuolaikinėse sistemose rekomenduojama Žemės spalva yra geltona-žalia, o pliki įžeminimo laidininkai turėtų būti naudojami tik tinkamoje aplinkoje. Be spalvos, kiti pagrindiniai veiksniai yra medžiaga, izoliacija ir dydis. Variniai laidininkai užtikrina puikų laidumą ir ilgaamžiškumą, o aliuminis yra lengvesnis ir ekonomiškesnis. PVC įžeminimo kabelio izoliacija gerai veikia daugelyje aplinkų, tačiau atšiauresnėmis sąlygomis gali prireikti tvirtesnių medžiagų.

Tinkamų elektros prekių pasirinkimas ir montavimas yra labai svarbūs bet kokio elektros projekto etapai. Instaliaciniai kabeliai užtikrina nepertraukiamą ir saugų elektros energijos paskirstymą įvairiuose įrenginiuose. Mūsų siūlomi instaliaciniai kabeliai užtikrina optimalų veikimą ir ilgaamžiškumą, mažina elektros gedimų riziką ir didina bendrą elektros sistemos saugumą.

Saugumo taisyklės ir laidų patikra

Nors laido spalva gali padėti mums greitai nustatyti jo paskirtį, vis tiek turime būti labai budrūs realiai eksploatuodami. Deja, ne visi elektrikai griežtai laikosi standartų ir jungdami suklysta rinkdamiesi laidininką. Todėl kabinant sietyną, įrengiant rozetę ar kitą elektros instaliacijos įrenginį, geriau papildomai patikrinti, ar kiekvienos šerdies izoliacija atitinka paskirtį. Privaloma nulinės arba fazės patikra lemia saugos standartai ir savisaugos instinktas: jei netyčia sumaišysite kontaktus montavimo metu, galite gauti nemalonų sužalojimą - elektros nudegimą.

Rekomenduojami veiksmai prieš atliekant elektros darbus

1. Peržiūrėkite grandinės schemą: Prieš atlikdami bet kokius elektros veiksmus, būtinai peržiūrėkite atitinkamą grandinės schemą, kad patvirtintumėte konkrečią kiekvieno laido funkciją.
2. Naudokite bandymo prietaisus: Net jei spalva yra teisinga, naudokite voltmetrą arba multimetrą, kad patikrintumėte, ar spalva yra teisinga.
3. Išjungimo veikimas: Prieš atlikdami bet kokius elektros darbus, būtinai atjunkite maitinimą, kad užtikrintumėte darbo aplinkos saugumą.
4. Profesionalus veikimas: Sudėtingose elektros sistemose rekomenduojama dirbti profesionaliems elektrikams, kad būtų išvengta nelaimingų atsitikimų dėl netinkamo veikimo.

Laidų patikros metodai

Identifikavimui montuotojai naudoja du būdus: pirmasis tikrina indikatoriniu atsuktuvu, antrasis - testeriu arba multimetru. Fazė dažniausiai nustatoma atsuktuvu, o neutrali ir nulis - matavimo prietaisais.

Indikatorinio atsuktuvo naudojimas

Indikatoriniai atsuktuvai skiriasi: kai kurie yra su mažu mygtuku, kiti suveikia automatiškai. Tačiau visi be išimties modeliai turi įmontuotą šviesos diodą, kuris užsidega esant įtampai. Indikatorinį atsuktuvą renkasi mėgėjai, neturintys specialios kvalifikacijos. Profesionalūs elektrikai vertina tikslumą, todėl visada su savimi turi testerį. Atsuktuvas yra patogus įrankis identifikuoti fazių laidininkus. Norėdami sužinoti, ar viela veikia, metaliniu atsuktuvo peiliuku atsargiai palieskite atvirą laidą. Jei šviečia šviesos diodas, laidas yra įjungtas. Signalo nebuvimas rodo, kad jis yra įžemintas arba nulis.

Naudodamiesi indikatoriumi, turite laikytis saugos taisyklių. Net jei atsuktuvo rankena yra izoliuota, rekomenduojama mūvėti apsaugines pirštines (su gumuotu vidiniu sluoksniu), kaip ir apskritai dirbant su elektrikais. Patikrinimo procedūra atliekama viena ranka.

Testerio arba multimetro naudojimas

Elektriko komplekte visada yra testeris arba multimetras. Jam tenka dirbti su laidų prijungimu elektros instaliacijose patalpose ir montuojant elektros skydą. Jei laidai buvo sumontuoti seniai, galima nepaisyti laidų žymėjimo pagal spalvą. Net jei izoliacijos spalvos atrodo vienodos, tai nėra faktas, kad jie yra sujungti pagal visas taisykles. Naudodami testerį galite sužinoti ne tik laidininkų prijungimo prie elektros tinklo tikimybę, bet ir kai kuriuos parametrus: srovę, varžą, įtampą. Naudodami multimetrą galite išbandyti diodus, patikrinti tranzistorius, nustatyti induktyvumą.

Prieš atlikdami matavimus, turėtumėte perskaityti instrukcijas, pateiktas kartu su visais matavimo prietaisais. Procedūra yra maždaug tokia:

1. Nustatome vertę, kuri yra akivaizdžiai didesnė už numatomą įtampą, pavyzdžiui, 260 V.
2. Prijunkite zondus prie reikiamų lizdų.
3. Zondais paliečiame du laidininkus - tikriausiai fazinį ir nulinį.
4. Pakartokite procedūrą su kita laidininkų pora.

Fazinių nulinių branduolių derinys turėtų duoti rezultatą, artimą 220 V. Jis visada bus didesnis nei fazės ir žemės poros. Parduodant yra ir skaitmeninių, modernių, ir pasenusių instrumentų, su rodyklėmis ir verčių skalėmis. Patogiau naudoti skaitmenines. Prieš patiems montuodami elektros prietaisus, rekomenduojame išmokti naudotis arba indikatoriniu atsuktuvu, arba multimetru - nereikėtų pasikliauti tik laidų spalva. Galimybė naudoti multimetrą bus naudinga namų meistrui, norint patikrinti įtampą lizde.

Pažanga ir ateities perspektyvos

Nuolat tobulėjant technologijoms, spalvų kodavimas ir laidų identifikavimas taip pat nuolat tobulėja ir tobulėja. Ateityje, populiarėjant išmaniesiems tinklams ir išmaniesiems namams, laidų spalvinis kodavimas gali būti tobulesnis ir išmanesnis. Pavyzdžiui, įdėjus elektronines žymas į laidus, galima pasiekti automatinį laidų identifikavimą ir valdymą, pagerinant elektros energijos sistemų intelekto lygį. Be to, didėjant aplinkosauginiam sąmoningumui, laidų medžiagos ir gamybos procesai ateityje taip pat bus ekologiškesni ir tvaresni. Pavyzdžiui, atsinaujinančių medžiagų ir aplinkai nekenksmingų dangų naudojimas laidams gaminti gali ne tik sumažinti aplinkos taršą, bet ir pagerinti laidų saugumą bei ilgaamžiškumą.
