EGR vožtuvo programavimas: Išsamus vadovas

EGR vožtuvas (angl. Exhaust Gas Recirculation) yra svarbi automobilio variklio dalis, kurios pagrindinė paskirtis yra mažinti aplinkos taršą azoto oksidais (NOx). Tai pasiekiama nukreipiant dalį išmetamųjų dujų atgal į įsiurbimo kolektorių, taip sumažinant deguonies kiekį kuro ir oro mišinyje. Šis procesas ypač svarbus, kai variklis yra šaltas ir dar nepasiekęs darbinės temperatūros, kadangi tokiu metu variklis išmeta daugiau kenksmingų dujų.

EGR vožtuvo veikimo principas ir konstrukcija

EGR vožtuvas užtikrina, kad tam tikra dalis išmetamųjų dujų bus nukreipta atgal į įsiurbimo kolektorių. Nors EGR vožtuvas tiesiogiai nepagerina variklio darbo, jis atlieka gyvybiškai svarbią funkciją mažinant išmetamųjų dujų toksiškumą.

EGR sistemos konstrukcija priklauso nuo vožtuvo valdymo būdo. Pagrindinis konstrukcijos elementas yra pats EGR vožtuvas, kuris reguliuoja į recirkuliaciją nukreipiamų išmetamųjų dujų kiekį. Vožtuvas atidaromas remiantis daviklio parodymais, stebinčio slėgį įsiurbimo kolektoriuje, bei masės srauto indikatoriaus duomenimis. Kai kurie EGR vožtuvai turi papildomą išmetamųjų dujų atvėsinimo funkciją. EGR vožtuvo veikimas tiesiogiai priklauso nuo automobilio variklio tipo.

Varikliui dirbant laisvais sūkiais ir važiuojant žemais sūkiais kruiziniu greičiu, vožtuvas didžiąją dalį laiko būna pradarytas. Automobiliui bėgėjantis, EGR vožtuvas uždaromas tam, kad turbinos sukeliamas slėgis neišeitų pro pradarytą EGR vožtuvą į išmetimą.

EGR veikimas pagal variklio tipą:

• Benzininiai varikliai: EGR vožtuvas nebus įjungiamas, kai pasiekiamos maksimalios sukimo momento apsukos ir kai variklis dirba tuščiąja eiga.
• Dyzeliniai varikliai: EGR vožtuvas atidaromas esant tuščiai eigai ir palaipsniui uždaromas didėjant apkrovai. Dyzeliniai aukšto slėgio EGR vožtuvai nukreipia didelio srauto ir daug suodžių turinčias išmetamąsias dujas prieš patekdamos į kietųjų dalelių filtrą. Dyzeliniai žemo slėgio EGR vožtuvai nukreipia išmetamąsias dujas po to, kai jos praeina per kietųjų dalelių filtrą - šios dujos turi mažesnį srautą, tačiau yra beveik visiškai švarios nuo suodžių.

EGR vožtuvo gedimų priežastys ir pasekmės

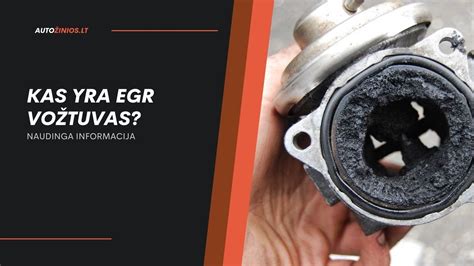

Dažnai EGR vožtuvas būna mechaniškai stringantis nuo susidėvėjimo, susikaupusių suodžių. Vienintelė didžiausia gedimo priežastis yra anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų. Laikui bėgant tai užkimš vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba atidarytoje padėtyje. Dažnai sugenda ir EGR vožtuvo elektroninė dalis - varikliukas, valdantis jo atsidarymą.

Jei naujas EGR greitai užsiteršia, problema gali būti dėl:

• blogai veikiančių purkštukų;
• prasto kuro degimo;
• per daug alyvos deginimo;
• užsikimšusio DPF filtro.

Neišsprendus pagrindinės problemos, naujas EGR gali gerai veikti nebent kelis mėnesius ar kelis tūkstančius kilometrų.

Pasekmės sugedus EGR vožtuvui:

• Variklio veikimo problemos: Jei vožtuvas užstringa atidarytas arba uždarytas, transporto priemonės oro ir degalų santykis bus netinkamas, o tai sukels variklio veikimo problemas, pvz., sumažėjusią galią, prastą greitėjimą ir netolygų veikimą tuščiąja eiga.
• Padidėjęs NOx išmetimas: Kai EGR vožtuvas lieka uždarytas, dėl aukštos temperatūros degimo kameroje lieka daug nesudegusio kuro išmetamosiose dujose, todėl padidėja NOx išmetimas ir sumažėja degalų naudojimo efektyvumas.
• DPF filtro užsikimšimas: Sugedęs EGR vožtuvas nesugadins variklio taip staigiai, kaip koks turbokompresoriaus gedimas, tačiau gali sukelti grandininę reakciją, dėl kurios gali užsikimšti DPF filtras. Automobiliams sugedus EGR vožtuvams, jie dažniausiai pereina į avarinį režimą, kuomet variklio valdymo blokas riboja galią, atjungia turbiną ir įpurškia į degimo kamerą daugiau dyzelino. Važinėjant tokiu režimu oro ir kuro mišinys iki galo pilnai nesudegs, o tai yra pagrindinė DPF filtro užsikimšimo priežastis dėl išnykusio sklandžios regeneracijos proceso.
• Turbokompresoriaus gedimas: Egzistuoja netiesioginis ryšys tarp turbinos gedimo ir EGR vožtuvo. Kai prie turbinos tepalo nuosėdų įsiurbimo kolektoriuje dar paduodamos ir išmetamosios dujos per EGR vožtuvą, susidaro košė, kurios sudėtis paprasta: truputis suodžių, truputis tepalo, truputis nesudegusių angliavandenilių. Ši košė pablogina kuro mišinio sudeginimą. Kuo blogiau sudega kuras degimo kameroje, tuo daugiau suodžių išmetimo sistemoje, o tai kenkia turbinos geometrijai. Turbinos remontas ir jos restauravimas dėl blogo EGR vožtuvo yra normali situacija.
• Katalizatoriaus užteršimas: Didelis suodžių kiekis išmetimo sistemoje užkemša ir katalizatorių taip, kad net gerai „pavaikius“ automobilį, jie nesugeba pasišalinti nuo katalizatoriaus sienelių.
• Kuro sąnaudų padidėjimas ir galios sumažėjimas: Sugedęs EGR vožtuvas gali išduoti klaidos signalus, kurie automatiškai perjungia variklį į avarinį režimą. Dėl priverstinio mišinio prisotinimo variklio galia mažėja, o kuro sąnaudos didėja.

EGR vožtuvo diagnostika ir sprendimo būdai

Simptomai, susiję su EGR vožtuvo gedimu, yra panašūs į daugelio kitų variklio valdymo komponentų simptomus. Todėl prieš keitimą ar programavimą būtina atlikti išsamią EGR vožtuvo patikrą / diagnostiką.

Kartais problemą sukelia ne pats EGR, o susijusios dalys:

• užsikimšę EGR vamzdeliai;
• slėgio jutiklių gedimai;
• vakuuminės sistemos problemos (jei EGR yra vakuuminis).

EGR sistemų problemos dažniausiai kyla dėl netinkamos eksploatacijos, todėl prieš atliekant bet kokius veiksmus verta išsiaiškinti tikrąją gedimo priežastį ir apsvarstyti ilgalaikes pasekmes.

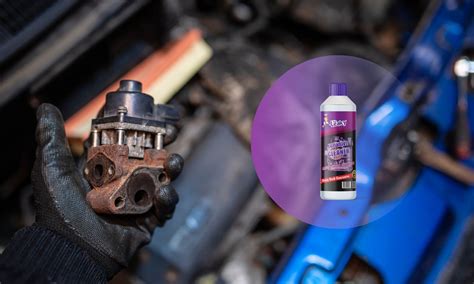

EGR vožtuvo valymas

Daugelis bando gaivinti neveikiantį EGR vožtuvą jį valydami. Tačiau dažniausiai tokia procedūra mažai kada gelbsti, nes dažniausiai sugenda EGR vožtuvo elektroninė dalis - varikliukas, valdantis jo atsidarymą. Valymo kaina prasideda nuo 30 eurų ir gali siekti iki 200 eurų, priklausomai nuo automobilio markės ir modelio. Vienas EGR vožtuvas išimamas per keletą minučių, o kitas gali būti išimtas tik per 4 valandas.

Jeigu automobilio variklio valdymo blokas jau užfiksavo EGR gedimą, tai reiškia, kad jo darbas jau nebesuvaldomas elektronikos, ir nėra jokios garantijos, kad po atlikto valymo procedūros efektas bus ilgalaikis. Vienintelis atvejis, kuomet apsimoka valyti EGR vožtuvą - tai valymas dar tada, kada jis nėra sugedęs, arba kai automobilio techninio aptarnavimo metu paprašoma išvalyti išmetamųjų dujų grąžinimo į degimo kamerą vožtuvo mechanizmą.

EGR vožtuvo keitimas

Naujo EGR vožtuvo kaina gali būti labai didelė. Senesnių automobilių EGR vožtuvai dažniausiai keičiami, kadangi jų kaina nėra itin didelė. Jeigu kalba eina apie senesnių kaip 2001 metų automobilių vakuuminius vožtuvus, apie programavimą negali būti nė kalbos, jeigu pagrindinis faktorius yra kaina. Automobiliai, kurių pagaminimo metai prasideda nuo 2002 metų, beveik visi turi elektrinius EGR vožtuvus, kurių kaina prasideda nuo 150 eurų ir gali siekti net 700 eurų (originalaus EGR vožtuvo kainos).

Neoriginalaus EGR vožtuvo tarnavimo laikas svyruoja nuo 6 mėnesių iki 1,5 metų. Originalus EGR vožtuvas ir pakaitalas skiriasi kokybe kaip diena nuo nakties. Jeigu reikia rinktis, kokį EGR vožtuvą pirkti - naudotą originalų ar naują pakaitalą - visada didesnė tikimybė, kad problema bus išspręsta ilgesniam laikui tik su naudotu originaliu EGR vožtuvu.

Kai kuriuose automobiliuose po naujo EGR vožtuvo įdiegimo būtina atlikti kompiuterinę kalibraciją. Be jos EGR gali veikti netinkamai, o klaidų kodai gali neišnykti.

EGR vožtuvo programinis išjungimas

EGR vožtuvas yra brangi detalė, be kurios transporto priemonė gali visiškai apsieiti. Dėl šios priežasties daugelis automobilių savininkų, užuot keitę sugedusį vožtuvą, renkasi EGR vožtuvo atjungimą.

Atjungti EGR vožtuvo konstrukciją gali būti prasminga, jeigu sugedo vožtuvas arba automobilio rida viršija 100 tūkstančių kilometrų. Tai susiję su įsiurbimo kolektoriaus ir variklio vožtuvų užteršimu.

Svarbu pažymėti, kad nepakanka fiziškai atjungti vožtuvą, norint pasiekti norimą efektą. Būtina atlikti valdymo bloko (ECU), koordinuojančio šios sistemos darbą, programavimą. To neatlikus, ECU blokas signalizuos apie EGR klaidą ar net bandys perjungti variklį į avarinį režimą. Dažniausiai, programiškai atjungus EGR vožtuvą, jo fiziškai atjungti nereikia, tačiau kai kuriuose automobilių modeliuose reikia atlikti abu veiksmus - programiškai ir fiziškai.

Programinės įrangos keitimas ir perrašymas vykdomas per kompiuterinės diagnostikos jungtį. Šiai procedūrai atlikti būtini specialistai, turintys puikius programavimo įgūdžius.

Yra du pagrindiniai būdai, kaip išspręsti neveikiančio EGR vožtuvo problemą programiškai:

1. Pigūs variantas (iki 50 eurų): Šį metodą dažniausiai renkasi tie, kas nori sutaupyti ir po to pardavinėti automobilį.
2. Profesionalus metodas: Atliekamas rankiniu metodu kiekvienam automobiliui individualiai. Toks EGR vožtuvo išprogramavimas garantuoja, kad EGR vožtuvas bus išjungtas taip, kad programuojant ECU algoritmą, nebus paliestos nereikalingos vietos ir viskas veiks taip, lyg automobilyje niekada nebūtų šios detalės.

Programiškai išjungus EGR vožtuvą, jis lieka uždarytas. Tokiu atveju, dėl susidariusių nuosėdų, pažeidžiamas detalės hermetiškumas ir pasireiškia ankstyvas nusidėvėjimas. Tokiu atveju reikia reguliariai valyti vožtuvą arba įrengti sklendę.

Ar EGR vožtuvo išprogramavimas gali pakenkti varikliui ir DPF filtrui?

Kai kurie vairuotojai pasirenka EGR „išjungimą“ (programavimą), kad išvengtų gedimų. Tai gali sukelti nepageidaujamus efektus:

• DPF filtras gali greičiau užsikimšti, jei blogas programavimo sprendimas.
• Jei programuojamas EGR, o paliekama, pavyzdžiui, AdBlue sistema, bus bėdos. Taip daro tik tie, kurie mažai ką suvokia apie tai, arba nori klientui 3 kartus programuoti ECU 3 kartus brangiau.

Nors teigiama, kad atjungus EGR, variklio tepalui teks dirbti daug sudėtingiau/ekstremaliau dėl aukštesnės temperatūros degimo kameroje ir azoto oksido dujų poveikio, tegul nors vienas variklių meistras parodo situaciją, kada turėjo variklį remonte, kurio gedimo priežastis buvo atjungtas EGR.

Kitų sistemų programavimas

Šiuolaikiniuose automobiliuose diegiamos pažangios technologijos, tokios kaip EGR, DPF ir AdBlue sistemos, didina ne tik saugumo ir komforto lygį, bet ir rūpinasi aplinkos tausojimu. Vis dėlto, sudėtingesnės sistemos lemia ir sudėtingesnius automobilio gedimus, kurių remontas reikalauja specialios įrangos. Dėl šios priežasties moderniuose transporto priemonių servisuose vis populiaresne paslauga tampa automobilio programavimas.

Kada atliekamas automobilio programavimas?

Priežasčių, dėl kurių atliekamas automobilio programavimas, spektras yra itin platus. Jis gali būti atliekamas tiek susidūrus su įvairiais gedimais - elektronikos sutrikimais, klaidomis audio ir video sistemose, apsaugos sistemos gedimais, tiek norint pakoreguoti automobilio darbą.

DPF filtro išjungimas:

Daugelyje modernių dyzelinių automobilių įrengtas DPF filtras, atsakingas už kietųjų dalelių surinkimą. Vis dėlto, važinėjant trumpus atstumus mieste, šie filtrai automatiškai neišsivalo ir greitai užsikemša. Užsikimšus DPF filtrui, sumažėja automobilio galia, išauga kuro sąnaudos bei padidėja automobilio dūmingumas. Dažniausiai šią problemą išsprendžia mechaninis DPF filtro valymas. Visgi, važinėjant labai trumpus atstumus ir problemai kartojantis itin dažnai, vienas iš jos sprendimo būdų - DPF filtro išjungimas.

Jeigu DPF filtro problemą galima išspręsti greitai ir gana nebrangiai jį išprogramuojant, tai užsikišusio DPF filtro problemos sprendimas padidins jūsų išlaidas dar mažiausiai 100 eurų. Naujo DPF filtro kaina gali siekti 1000 eurų ir daugiau.

AdBlue sistemos išjungimas:

AdBlue sistema padeda sumažinti azoto oksidų išskyrimą, tačiau kartu tai yra viena dažniausiai gendančių automobilio sistemų. Sugedus AdBlue sistemai, vairuotojai susiduria su įvairiomis problemomis - apribojama automobilio galia, padidėja kuro sąnaudos, o kartais dėl šios sistemos gedimų transporto priemonės net neužsiveda. Taip pat neretą vairuotoją gąsdina ir šios sistemos remonto kaina. Tam yra sprendimas - tinkamai išjungus AdBlue sistemą, nebeteks susidurti su aukščiau minėtomis problemomis. Vis dėlto, aplinkos labui šis sprendimas turėtų būti laikinas.

Įsiurbimo sklendžių problemos:

Ne vienam automobilio vairuotojui yra tekę susidurti su įsiurbimo sklendžių problemomis. Bėgant laikui, šios automobilio dalys deformuojasi, nukrenta sparneliai, lūžta ašelė. Nuolaužos, keliaudamos oro įsiurbimo kanalais, gali sugadinti stūmoklius, vožtuvus, subraižyti cilindrų paviršių.

START-STOP funkcijos koregavimas:

START-STOP funkcija sukurta siekiant sumažinti degalų sąnaudas. Tačiau automobilių savininkams neretai kyla klausimas - ar ši funkcija turi daugiau privalumų ar trūkumų? Užvedant automobilį dėvisi tam tikros automobilio dalys, atitinkamai didesnis krūvis tenka akumuliatoriui ir starteriui. Taip pat naudojant šią sistemą sumažėja manevringumas, norint greitai pajudėti iš stovėjimo vietos.

Garantija EGR vožtuvo keitimui ar valymui

Kai servisas išplauna arba pakeičia EGR vožtuvą vyresniam nei 5 metų automobiliui, garantija paprastai būna ribota ir priklauso nuo serviso politikos bei atliktų darbų.

Garantijos tipai:

• Garantija atliktam EGR vožtuvo valymui (dažniausiai 1-6 mėn.): Jei servisas tik išplovė EGR vožtuvą, dažniausiai suteikiama trumpalaikė garantija (pvz., 1-6 mėnesiai arba 5 000-10 000 km). Tačiau garantija gali neapimti atvejų, kai vožtuvas vėl užsikemša dėl variklio problemų ar prastos eksploatacijos (pvz., dažnų trumpų kelionių mieste).
• Garantija naujam EGR vožtuvui (paprastai 6-24 mėn.): Jei servisas pakeitė EGR vožtuvą nauju, garantija gali būti nuo 6 mėnesių iki 2 metų, priklausomai nuo gamintojo. Tačiau garantija gali būti negaliojanti, jei:
  • EGR sugenda dėl variklio problemų (pvz., purkštukų gedimo, DPF užsikimšimo).
  • Vairuotojas naudoja nekokybišką kurą ar alyvą, kurie spartina EGR užteršimą.
  • Nebuvo atlikta kompiuterinė adaptacija po keitimo (jei ji reikalinga).
• Garantija darbams (dažniausiai 3-12 mėn.): Jei servisas suteikia garantiją, ji gali apimti tik patį darbą (montavimą, valymą), bet ne patį EGR vožtuvą, jei jis buvo naudotas arba išvalytas. Jei EGR buvo keistas nauju, garantija gali apimti ir darbą, jei problema kyla dėl netinkamo montavimo.
• Jokios garantijos, jei yra variklio ar išmetimo sistemos problemos: Jei servisas nustato, kad EGR gedimą sukėlė kita automobilio problema (pvz., DPF užsikimšimas, blogai veikiantys purkštukai, turbinos problemos), garantija dažniausiai netaikoma. Kai kurie servisai prieš suteikdami garantiją gali reikalauti atlikti papildomas diagnostikos procedūras arba išspręsti kitas variklio problemas.
• Garantija tik su sąlyga tinkamai eksploatuoti automobilį: Kai kurie servisai gali suteikti garantiją su išlyga, kad vairuotojas laikysis tam tikrų eksploatacijos taisyklių, pvz., naudos tik aukštos kokybės degalus ir alyvą, periodiškai atliks ilgus važiavimus didesnėmis apsukomis, kad sumažintų EGR užsikimšimo riziką, bei neignoruos įspėjamųjų indikatorių prietaisų skydelyje.

Išvada: EGR valymo garantija paprastai būna trumpalaikė, o naujam vožtuvui gali būti suteikta ilgesnė garantija, tačiau tik su tam tikromis išlygomis.

Programavimo paslaugos DIZRIDA autoservise

DIZRIDA automobilių servise visiems minėtiems ir daugeliui kitų automobilio programavimo darbų naudojama FLEX programavimo sistema. Tai itin moderni sistema, kurios pagalba galima išspręsti naujausias bei sudėtingiausias automobilių gedimo problemas. Vienas didžiausių šios sistemos privalumų - galimybė programuoti variklio kompiuterį jo net neatidarius. Tuo tarpu, tvarkant naujosios kartos automobilių modelius - variklio kompiuterio nereikia net išimti. Be to, FLEX sistemoje sukaupta milžiniška automobilių duomenų bazė bei nuolatinė tarptautinių specialistų suteikiama techninė pagalba.

Susidūrus su automobilio programavimo klausimais neskubėkite išiminėti ar atidarinėti variklio valdymo kompiuterio. Patyrusi, profesionali DIZRIDA automobilių serviso komanda, pasitelkusi rinkoje pažangiausią variklio valdymo programavimo sistemą, Jūsų klausimus išspręs neatidarius ir nepažeidusi originalių kompiuterio savybių. DIZRIDA autoservisas siūlo ir žemės ūkio traktorių EGR vožtuvo šalinimo / išjungimo paslaugą.
