Pečiuko ventiliatorius yra gyvybiškai svarbus automobilio salono komforto komponentas, užtikrinantis optimalią temperatūrą tiek šaltuoju, tiek šiltuoju metų laiku. Jo gedimas gali sukelti diskomfortą, salono rasojimą ir netgi apriboti vairuotojo matomumą. Šiame straipsnyje pateikiama išsami instrukcija, patarimai ir reikalingi įrankiai, siekiant sėkmingai pakeisti pečiuko ventiliatorių BMW E60 modelyje. Šis vadovas skirtas tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atlikti šį remonto darbą savarankiškai.
Kada reikia keisti pečiuko ventiliatorių?
Prieš pradedant keitimo procesą, svarbu įsitikinti, ar tikrai reikia keisti ventiliatorių. Dažniausiai pasitaikantys gedimo požymiai yra:
- Triukšmas: Neįprasti garsai, tokie kaip cypimas, ūžimas ar bildesys, sklindantys iš ventiliatoriaus srities.
- Silpnas oro srautas: Nepakankamas oro srautas, net nustačius maksimalų ventiliatoriaus greitį.
- Neveikimas: Visiškas ventiliatoriaus neveikimas.
- Netolygus veikimas: Ventiliatorius veikia tik tam tikrais greičiais arba nereguliariai.
Jei pastebėjote bent vieną iš šių simptomų, greičiausiai reikės pakeisti pečiuko ventiliatorių. Tačiau prieš tai rekomenduojama patikrinti ventiliatoriaus reguliatorių (rezistorių), nes gedimas gali būti būtent jame. Pasiektus 302 000 km ridą, ventiliatoriui gali būti metas išeiti į pensiją.
Reikalingi įrankiai ir medžiagos
Norint sėkmingai atlikti pečiuko ventiliatoriaus keitimą, jums reikės šių įrankių ir medžiagų:
- Naujas pečiuko ventiliatorius (patikrinkite, ar jis tinkamas jūsų BMW E60 modeliui, dalys 65839147869, 10878810).
- Atsuktuvų rinkinys (įskaitant Torx atsuktuvus, ypač G formos T20 Torx).
- Veržliarakčių rinkinys.
- Replės.
- Žibintuvėlis.
- Pirštinės.
- Apsauginiai akiniai.
- Valymo priemonės (pvz., dulkių siurblys su siauru antgaliu).
- (Neprivaloma) Diagnostikos įranga gedimų kodų nuskaitymui ir trynimui.
- Plastikinės lopetėlės apdailos nuėmimui.
- Šešiakampis L formos raktas.
Saugos priemonės
Prieš pradedant bet kokius remonto darbus, svarbu laikytis saugos priemonių:
- Atjunkite akumuliatorių: Atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo ir elektros smūgio.
- Dėvėkite apsauginius akinius: Apsauginiai akiniai apsaugos jūsų akis nuo dulkių ir smulkių dalelių.
- Dėvėkite pirštines: Pirštinės apsaugos jūsų rankas nuo nešvarumų ir aštrių briaunų.
- Dirbkite gerai apšviestoje vietoje: Užtikrinkite, kad darbo vieta būtų gerai apšviesta, kad matytumėte visus komponentus.
- Jei abejojate, kreipkitės į specialistą: Jei nesate tikri dėl savo gebėjimų, geriau kreiptis į kvalifikuotą mechaniką.
Žingsnis po žingsnio instrukcija
Ši instrukcija apima bendrąjį pečiuko ventiliatoriaus keitimo procesą BMW E60 modelyje. Konkretūs žingsniai gali šiek tiek skirtis priklausomai nuo jūsų automobilio modelio ir komplektacijos. Todėl visada rekomenduojama pasikonsultuoti su jūsų automobilio techninės priežiūros vadovu.
1. Prieiga prie ventiliatoriaus
Pečiuko ventiliatorius BMW E60 modelyje paprastai yra įmontuotas po priekine keleivio puse esančia panele. Norėdami prie jo prieiti, turėsite atlikti šiuos veiksmus:
- Atjunkite maitinimą nuo akumuliatoriaus. Atlenkite galinę sėdynę, jei ji sulankstoma, kad būtų galima pasiekti bagažinę per saloną, jei bagažinės užraktas sugestų.

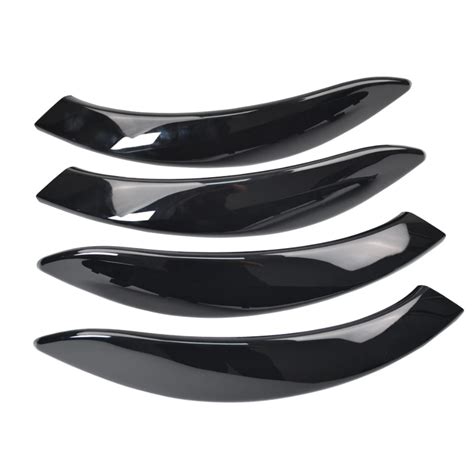

- Nuimkite visas medines ir plastikines apdailos detales, naudodami plastikines lopetėles.
- Atsargiai pakelkite medienos apdailą iš abiejų pusių, paskui rankomis atsargiai traukite, kad nelūžtų lakas.
- Atjunkite mygtuko jungtį. Norėdami tai padaryti, suspauskite metalinius fiksatorius ir išstumkite mygtuką, tada atjunkite jungtį.
- Atsukite kelis klimato bloko varžtus.
- Lopetėle pakelkite klimato bloką nuo apačios kampų ir spauskite aukštyn bei į save.
- Nuimkite visas jungtis - jos yra su pasukamais fiksatoriais, išskyrus vieną. Paspauskite fiksatorių ir baltą fiksatorių patraukite į save, kad jungtis išsitrauktų.
- Nuimkite medinę apdailą: apatinius kraštus traukite į save. Jei laikosi stipriai, naudokite plastikinę lopetėlę, nuėmę apdailą prie peleninės.
- Viršuje po medine apdaila įkiškite G formos šešiakampį raktą ir traukite.
- Nuimkite jungtis nuo šildymo, parkavimo ir DSC mygtukų blokų.
- Atsukite keturis ССС bloko varžtus (visi varžtai turėtų būti išdėstyti eilės tvarka, kad nesusimaišytų).
- Ištraukite ССС bloką į save ir šiek tiek aukštyn, patraukdami selektorių į save, tada nuimkite visas jungtis. Didžiausia jungtis vėl turi pasukamą fiksatorių.
- Atsukite du peleninės varžtus ir ją ištraukite. Atjunkite peleninės jungtį.
- Atsukite šešis centrinio tunelio kronšteino varžtus. Apatinius varžtus atsukite įstrižai, padėję šluostę, kad nepažeistumėte odos ir medžio.
- Nuimkite automatinės pavarų dėžės selektoriaus apdailą - ji yra ant fiksatorių, tiesiog traukite aukštyn.
- Nuimkite ССС apvalkalą, taip pat ant fiksatorių, traukite aukštyn.
- Atsukite tris medinės apdailos Torx varžtus.
- Lopetėle pakelkite medieną (ne prie pat krašto, kad nenulaužtumėte).
- Rankomis patraukite medieną aukštyn, apačioje dar reikia atjungti meniu mygtuko jungtį.

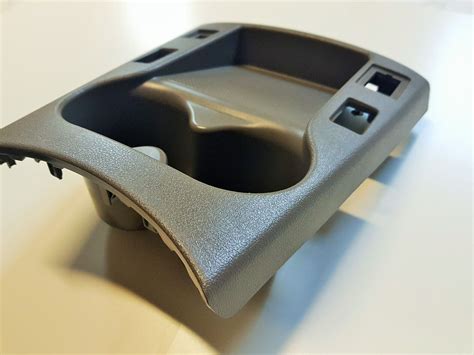

- Atsukite varžtus, tvirtinančius mažą rėmelį prie centrinio tunelio rėmo, tada atsukite galinius mažo rėmelio varžtus. Norėdami tinkamai nuimti didelį tunelio rėmą, reikia atlaisvinti du paslėptus Torx varžtus. Jie yra sunkiai prieinami, todėl reikalingas G formos T20 Torx raktas.
- Atlaisvinus šiuos varžtus, mažą rėmelį galima šiek tiek pastumti į save. Tada, pakėlus lopetėle, galima išimti centrinį tunelio rėmą. Prieš tai nufotografuokite laidų išdėstymą, kad vėliau teisingai juos nutiestumėte.
- Atjunkite jungtį nuo termojutiklio ar kito neidentifikuoto komponento.
Atlikus šiuos veiksmus, gausite prieigą prie pečiuko ortakių, už kurių yra ventiliatoriaus korpusas. Ortakius išimti be pirštinių dėtuvės ir plastiko po vairuotojo vairu galima, bet sudėti atgal bus sunkiau.
2. Ortakių nuėmimas
- Centrinis ortakis susideda iš viršutinės ir apatinės dalių. Paimkite apatinę dalį ir traukite į save bei žemyn, bandydami jas atskirti ir ištraukti apatinę dalį. Plastikas yra minkštas ir lankstus, todėl jį sulaužyti sunku.
- Nuo viršutinės dalies atkabinkite dvi sąsagas ir ją ištraukite. Nuo jos dar reikia nuimti jungtį ir nepamiršti jos įstatyti atgal surinkimo metu. Įdėti šią ortakio dalį atgal yra gana sudėtinga.
- Išimkite kairįjį ortakį.
- Tada išimkite dešinįjį ortakį.
3. Ventiliatoriaus atjungimas ir išėmimas
- Atjunkite variklio maitinimo jungtį.
- Atsukite keturis variklio korpuso varžtus.
- Prieš ištraukiant variklį, reikia atkabinti jungtį nuo korpuso. Paspauskite fiksatoriaus liežuvėlį į šoną ir patraukite jungtį nuo savęs.
- Atsukite varžtus, laikančius ventiliatorių korpuse.
- Atsargiai išimkite seną ventiliatorių iš korpuso. Gali prireikti šiek tiek pasukti arba pakreipti ventiliatorių, kad jį išimtumėte.
- Apžiūrėkite ventiliatoriaus korpusą, ar nėra pažeidimų ar nešvarumų. Jei reikia, išvalykite jį dulkių siurbliu su siauru antgaliu.
4. Naujo ventiliatoriaus įdėjimas ir surinkimas
- Atsargiai įdėkite naują ventiliatorių į korpusą, įsitikinkite, kad jis tinkamai įsistato.
- Pritvirtinkite ventiliatorių korpuse varžtais. Priveržkite juos tvirtai, bet ne per stipriai.
- Prijunkite elektros jungtis prie ventiliatoriaus ir reguliatoriaus (jei yra). Įsitikinkite, kad jungtys yra tvirtos ir patikimos.
- Uždėkite plastikinę panelę ir pritvirtinkite ją varžtais.
- Įdėkite kilimėlį atgal į vietą.
5. Veikimo patikrinimas
- Prijunkite neigiamą akumuliatoriaus gnybtą.
- Įjunkite degimą ir pečiuko ventiliatorių.
- Patikrinkite, ar oro srautas yra stiprus ir tolygus visais greičiais.
- Klausykite, ar nėra neįprastų garsų.
Jei ventiliatorius veikia tinkamai, jūs sėkmingai pakeitėte pečiuko ventiliatorių savo BMW E60 modelyje. Jei kyla problemų, patikrinkite jungtis ir varžtus, arba kreipkitės į specialistą.
BMW E60/E63/E64 HVAC climate control dash unit malfunction - 5 series and 6 series vehicles
Papildomi patarimai ir gudrybės
- Pasirinkite kokybišką ventiliatorių: Rinkitės patikimo gamintojo ventiliatorių, kad užtikrintumėte jo ilgaamžiškumą ir patikimumą.
- Išvalykite ventiliatoriaus korpusą: Prieš įdėdami naują ventiliatorių, išvalykite ventiliatoriaus korpusą nuo dulkių ir nešvarumų.
- Patikrinkite ventiliatoriaus reguliatorių: Jei ventiliatorius neveikia tinkamai, patikrinkite ventiliatoriaus reguliatorių (rezistorių).
- Fotografuokite: Fotografuokite kiekvieną žingsnį, kad turėtumėte vizualinę pagalbą surinkdami viską atgal.
- Atsargiai su elektros jungtimis: Būkite atsargūs atjungdami ir prijungdami elektros jungtis, kad nepažeistumėte laidų.
- Naudokite tinkamus įrankius: Naudokite tinkamus įrankius, kad nepažeistumėte varžtų ir kitų komponentų.
Alternatyvūs sprendimai ir diagnostika
Kartais problemos su pečiuko ventiliatoriumi gali būti susijusios ne tik su pačiu ventiliatoriumi, bet ir su kitais komponentais. Todėl svarbu atlikti tinkamą diagnostiką, kad nustatytumėte tikrąją problemos priežastį.
- Ventiliatoriaus reguliatorius (rezistorius): Kaip minėta anksčiau, ventiliatoriaus reguliatorius yra dažna gedimo priežastis. Jei ventiliatorius veikia tik tam tikrais greičiais arba nereguliariai, greičiausiai reikia pakeisti reguliatorių.
- Elektros laidai ir jungtys: Patikrinkite elektros laidus ir jungtis, ar nėra pažeidimų, korozijos ar atsilaisvinusių kontaktų. Jei reikia, išvalykite arba pakeiskite pažeistus laidus ir jungtis.
- Saugiklis: Patikrinkite saugiklį, atsakingą už pečiuko ventiliatorių. Jei saugiklis perdegęs, pakeiskite jį nauju.
- Klimato kontrolės modulis: Retesniais atvejais problema gali būti susijusi su klimato kontrolės moduliu. Jei įtariate, kad gedimas yra modulyje, kreipkitės į specialistą.
Dažniausiai užduodami klausimai (DUK)
Kiek kainuoja pakeisti pečiuko ventiliatorių BMW E60?
Kaina priklauso nuo ventiliatoriaus gamintojo, serviso ir regiono. Savarankiškas keitimas kainuos tik ventiliatoriaus kainą.
Ar galiu pats pakeisti pečiuko ventiliatorių?
Taip, jei turite reikiamus įrankius ir žinias. Šis vadovas padės jums atlikti šį darbą savarankiškai.
Kiek laiko užtrunka pakeisti pečiuko ventiliatorių?
Paprastai keitimas trunka nuo 1 iki 3 valandų, priklausomai nuo jūsų patirties.
Ar reikia atjungti akumuliatorių keičiant pečiuko ventiliatorių?
Taip, būtina atjungti akumuliatorių, kad išvengtumėte trumpojo jungimo ir elektros smūgio.
