MTZ Hidraulinio Vairo Pajungimas ir Priežiūra

Traktoriai MTZ 82, garsėjantys savo patikimumu ir universalumu, plačiai naudojami žemės ūkyje. Tai tvirti ir našūs pagalbininkai ūkininkaujantiems. Tačiau, kaip ir bet kuriai technikai, jiems reikalinga tinkama priežiūra ir savalaikis dalių keitimas. Viena iš svarbiausių šių traktorių sistemų yra hidraulinis vairas, užtikrinantis lengvą ir patogų valdymą. Tinkamas hidraulinio vairo stiprintuvo (HVS) pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ hidraulinio vairo pajungimą, įskaitant schemas, instrukcijas, patarimus ir dažniausiai pasitaikančias problemas.

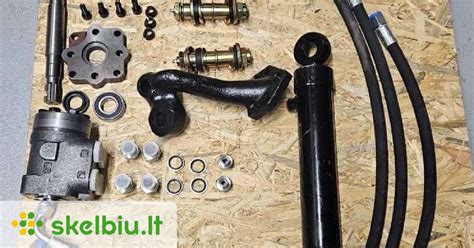

Hidraulinio Vairo Sistemos Komponentai

Prieš pradedant pajungimo procesą, svarbu suprasti pagrindinius hidraulinio vairo sistemos komponentus:

• Hidraulinis siurblys (NŠ-10 arba NŠ-16): Tai hidraulinio vairo širdis, tiekianti hidraulinį skystį (alyvą) į visą sistemą. Jis sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. Siurblys varomas traktoriaus variklio ir sukuria reikiamą slėgį. NŠ-10 ir NŠ-16 yra populiarūs pasirinkimai MTZ traktoriams.
• Hidraulinis skirstytuvas (hidro paskirstytojas / dozatorius): Šis komponentas atsakingas už hidraulinio skysčio paskirstymą į cilindrą, priklausomai nuo vairuotojo atliekamo vairo pasukimo. Vairo kolonėlė veikia kaip vožtuvas, reguliuojantis skysčio srautą.
• Hidraulinis cilindras: Šis cilindras paverčia hidraulinio skysčio slėgį mechanine jėga, kuri pasuka priekinius ratus. Jis pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus. MTZ 82 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai.
• Tepalo bakas (Alyvos bakelis): Tai talpa, kurioje laikomas hidraulinis skystis. Bakelis taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio.
• Aukšto ir žemo slėgio žarnos (vamzdeliai): Jie jungia visus sistemos komponentus ir užtikrina hidraulinio skysčio cirkuliaciją.
• Vairo kolonėlė: Valdo hidraulinį skirstytuvą, reaguodama į vairuotojo veiksmus. Kai kurie vartotojai, montuodami hidraulinį vairą, palieka ir originalią vairo kolonėlę dėl svorio. Yra pavyzdžių, kai tokia sistema veikia be problemų trečius metus.
• Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.

Hidraulinio Vairo Veikimo Principas

MTZ 82 hidraulinis vairas yra sudėtinga sistema, susidedanti iš kelių pagrindinių komponentų, kurie veikia sinergiškai, kad užtikrintų lengvą vairo pasukimą. Veikimo principas yra toks: vairuotojas pasuka vairą, tai suaktyvina vairo kolonėlę, kuri nukreipia hidraulinį skystį iš siurblio į hidraulinį cilindrą. Cilindras, veikiamas slėgio, išstumia stūmoklį, kuris per traukes pasuka priekinius ratus. Kai vairas atleidžiamas, kolonėlė grįžta į neutralią padėtį, ir skystis vėl cirkuliuoja į bakelį.

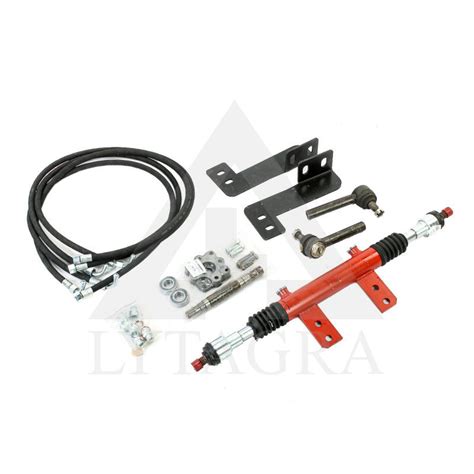

MTZ Hidraulinio Vairo Pajungimo Schema

Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.

Pagrindiniai schemos elementai:

• Siurblys (NŠ-10 arba NŠ-16): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
• Tepalo bakas: Tepalas siurbiamas iš bako.
• Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
• Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
• Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.

MTZ Hidraulinio Vairo Pajungimo Instrukcija

Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.

Pasiruošimas

1. Atjunkite akumuliatorių.
2. Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
3. Įsitikinkite, kad turite tinkamą hidraulinį skystį.

Siurblio montavimas

Sumontuokite hidraulinį siurblį (NŠ-10 arba NŠ-16) ant variklio pagal gamintojo instrukcijas. Įsitikinkite, kad siurblys tinkamai pritvirtintas.

Skirstytuvo montavimas

Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje. Kai kurie montuoja jį po skydeliu kabinoje, kiti - ant kolonėlės, nes tai paprasčiau.

Cilindro montavimas

Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių. Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams. Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.

Žarnų pajungimas

Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas. Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio. Sudėjus du guolius, reikėjo susispausti reikiamo ilgio šlangas. Jei vairas buvo pagamintas su cilindru, bet be Danfoso, jis gali būti labai staigus. Prieš montuojant Danfosą, šoninius šlicus reikia nupjauti. O tas po dešine, kur stumdo stūmokliuką, reikia išimti. Per daug ten ta kolonėlė nemaišo gyvenimo, o ir nesitepaluoja.

Tepalo bako pajungimas

Prijunkite tepalo baką prie siurblio ir skirstytuvo.

Sistemos užpildymas

Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas. Patikrinkite, ar nėra nuotėkio. Prieš tai pasikeiskite apatinį salniką ir supilkite gerą tepalą. Tepalo pilkite tiek, kad semtų guolius velenėlio, kuris eis į Danfosą.

Sistemos nuorinimas

Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus. Svarbu atkreipti dėmesį į tinkamą žarnų pajungimą ir naujų manžetų naudojimą. Po remonto būtina kruopščiai nuorinti sistemą. Pakelkite priekinius traktoriaus ratus nuo žemės. Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus. Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.

Patikrinimas

Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai. Patikrinkite, ar nėra nuotėkio. Jeigu vairas sukasi sunkiai, nors be šlangų sujungimo sukinėjosi lengvai, verta patikrinti, ar į cilindrą einančios šlangos nėra per mažo diametro. Nepaisant to, kad jos mažesnio diametro, jos neturėtų sukelti didelių problemų. Svarbu, kad visas sujungimas būtų sandarus.

Patarimai ir Rekomendacijos

• Tepalo pasirinkimas: Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą. Dažniausiai rekomenduojamas hidraulinis tepalas, skirtas hidraulinėms sistemoms. Tepalas turėtų būti pilamas tiek, kad semtų guolius velenėlio, kuris eina į Danfosą.
• Filtro priežiūra: Reguliariai keiskite hidraulinį filtrą. Užsikimšęs filtras gali sumažinti sistemos efektyvumą ir pažeisti siurblį.
• Žarnų patikra: Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
• Nuotėkio paieška: Reguliariai tikrinkite sistemą dėl nuotėkio. Nedelsiant pašalinkite nuotėkį, kad išvengtumėte didesnių problemų.
• Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalą. Neteisingas pajungimas gali pažeisti sistemą ir sukelti rimtų problemų.
• Vairuotojo įgūdžiai: Venkite staigių posūkių ir perkrovų. Tai gali pažeisti hidraulinę sistemą.

Dažniausiai Pasitaikančios Problemos ir Jų Šalinimas

MTZ 82 hidraulinio vairo sistemoje gali kilti įvairių problemų, kurios gali paveikti vairo veikimą. Dažniausios problemos ir jų galimos priežastys:

Sunkus vairas

• Galimos priežastys: Nepakankamas hidraulinio skysčio lygis, užsikimšęs filtras, pažeistas siurblys, oro patekimas į sistemą, problemos su vairo kolonėle (dozatoriumi), pažeistas hidraulinis cilindras.
• Šalinimo būdai: Patikrinkite ir papildykite hidraulinio skysčio lygį, pakeiskite filtrą, patikrinkite siurblį ir, jei reikia, pakeiskite jį, nuorinkite sistemą. Patikrinkite vairo kolonėlę ir cilindrą.

Tepalo putojimas

• Galimos priežastys: Oro patekimas į sistemą, netinkamas hidraulinis skystis.
• Šalinimo būdai: Patikrinkite žarnų jungtis dėl sandarumo, nuorinkite sistemą, pakeiskite hidraulinį skystį rekomenduojamu.

Nuotėkis (alyvos nutekėjimas)

• Galimos priežastys: Pažeistos hidraulinės žarnos arba vamzdeliai, susidėvėjusios sandarinimo tarpinės (salnikai), pažeisti komponentai, atsipalaidavusios jungtys. Alyva gali nutekėti į tiltą, jei hidraulinio siurblio salnikas praranda sandarinimo savybes.
• Šalinimo būdai: Pakeiskite pažeistas žarnas, sandarinimo tarpines, komponentus. Patikrinkite jungčių sandarumą.

Netolygus vairo veikimas (strigimas)

• Galimos priežastys: Pažeistas skirstytuvas, oro patekimas į sistemą, sugedusi vairo kolonėlė (dozatorius), pažeistos traukės arba šarnyrai, nelygus slėgis abiejose stūmoklio pusėse.
• Šalinimo būdai: Patikrinkite skirstytuvą ir, jei reikia, pakeiskite jį, nuorinkite sistemą. Patikrinkite traukes ir šarnyrus.

Vairo vibracija

• Galimos priežastys: Oro patekimas į sistemą, sugedęs vairo siurblys, nesubalansuoti priekiniai ratai.
• Šalinimo būdai: Pašalinkite orą iš sistemos, patikrinkite siurblį, subalansuokite priekinius ratus.

Diagnostikos Metodai

Norint sėkmingai pašalinti hidraulinio vairo problemas, būtina tiksliai nustatyti gedimo priežastį. Štai keletas diagnostikos metodų:

• Vizualinė apžiūra: Apžiūrėkite visus hidraulinius komponentus (žarnas, vamzdelius, siurblį, cilindrą, kolonėlę) dėl pažeidimų, nutekėjimų ir kitų akivaizdžių problemų.
• Alyvos lygio patikrinimas: Patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite ir stebėkite, ar nėra nutekėjimų.
• Oro pašalinimas iš sistemos: Jei įtariate, kad sistemoje yra oro, atlikite oro pašalinimo procedūrą.
• Slėgio matavimas: Naudojant manometrą, galima patikrinti slėgį hidraulinėje sistemoje ir nustatyti, ar siurblys generuoja pakankamą slėgį.
• Komponentų patikrinimas: Atskirus komponentus (siurblį, cilindrą, kolonėlę) galima patikrinti specialiose dirbtuvėse, naudojant specialią įrangą.

Remonto Būdai

Hidraulinio vairo remonto būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Kai kuriuos remonto darbus galima atlikti savarankiškai, o sudėtingesnius darbus rekomenduojama patikėti specialistams.

Hidraulinių žarnų ir vamzdelių keitimas

Jei žarnos arba vamzdeliai yra pažeisti, juos reikia pakeisti naujais. Pasirinkite tinkamas žarnas ir vamzdelius, atsižvelgdami į slėgį ir temperatūrą.

Sandariklių keitimas

Jei pastebėjote alyvos nutekėjimą iš hidraulinių komponentų, greičiausiai reikia pakeisti sandariklius. Atkreipkite dėmesį į sandariklių tipą ir dydį. Keitimo atveju geriau naudoti naujus, patikrintus salnikus.

Vairo siurblio remontas arba keitimas

Jei siurblys sugedęs, jį galima bandyti remontuoti (pakeisti vidines dalis) arba pakeisti nauju. Siurblio remontas reikalauja specialių žinių ir įrankių.

Vairo kolonėlės (dozatoriaus) remontas arba keitimas

Kolonėlės remontas yra sudėtingas procesas, kurį rekomenduojama patikėti specialistams. Jei kolonėlė labai pažeista, ją geriau pakeisti nauja.

Hidraulinio cilindro remontas arba keitimas

Cilindro remontas apima sandariklių keitimą ir kitų pažeidimų šalinimą. Jei cilindras labai pažeistas, jį geriau pakeisti nauju.

Vairo Cilindrai MTZ 82 Traktoriams

Viena iš svarbių MTZ 82 sistemos dalių yra vairo cilindras. Efektyvus vairo cilindro veikimas užtikrina lengvą ir tikslų traktoriaus valdymą, ypač dirbant sunkiomis sąlygomis ar su dideliais padargais.

Vairo Cilindrų Tipai

• Vienpusio veikimo cilindrai: Šie cilindrai veikia tik viena kryptimi.
• Dvipusio veikimo cilindrai: Šie cilindrai veikia abiem kryptimis. MTZ 82 dažniausiai naudojami būtent dvipusio veikimo cilindrai.

Vairo Cilindro Pasirinkimo Kriterijai

Renkantis vairo cilindrą MTZ 82 traktoriui, svarbu atkreipti dėmesį į šiuos kriterijus:

• Cilindro dydis ir eiga: Cilindro dydis turi atitikti traktoriaus vairo sistemos specifikacijas. Per mažas cilindras gali nesuteikti pakankamai jėgos vairavimui, o per didelis gali sukelti hidraulinės sistemos perkrovas. Eiga turi užtikrinti reikiamą ratų pasukimo kampą.
• Darbinis slėgis: Cilindras turi būti pritaikytas traktoriaus hidraulinės sistemos darbiniam slėgiui. Viršijus maksimalų leistiną slėgį, cilindras gali būti pažeistas.
• Medžiagos ir konstrukcija: Cilindras turi būti pagamintas iš aukštos kokybės medžiagų, atsparių korozijai ir mechaniniams pažeidimams. Svarbu atkreipti dėmesį į sandarinimo elementų kokybę, nes nuo jų priklauso cilindro sandarumas ir ilgaamžiškumas.
• Gamintojas: Rekomenduojama rinktis patikimų gamintojų produkciją, kurie garantuoja kokybę ir suteikia garantiją.

Vairo Cilindro Priežiūra

Tinkama vairo cilindro priežiūra yra būtina norint užtikrinti jo ilgą ir patikimą tarnavimo laiką. Pagrindiniai priežiūros aspektai:

• Reguliarus patikrinimas: Reikia reguliariai tikrinti cilindrą dėl hidraulinio skysčio nuotėkių, mechaninių pažeidimų (įbrėžimų, įlenkimų) ir korozijos.
• Sandarinimo elementų priežiūra: Sandarinimo elementai (žiedai, manžetai) yra jautrūs dilimui ir temperatūros pokyčiams. Juos reikia reguliariai tikrinti ir, esant pažeidimams, nedelsiant keisti.
• Hidraulinio skysčio lygio ir kokybės kontrolė: Reikia reguliariai tikrinti hidraulinio skysčio lygį ir kokybę. Nepakankamas skysčio lygis gali sukelti vairo sistemos gedimus, o užterštas skystis gali pažeisti cilindro vidinius elementus. Rekomenduojama naudoti tik gamintojo rekomenduojamą hidraulinį skystį.
• Cilindro tepimas: Kai kurie cilindrai turi tepimo taškus, kuriuos reikia reguliariai tepti specialiais tepalais. Tai padeda sumažinti dilimą ir užtikrinti sklandų cilindro veikimą.
• Apsauga nuo korozijos: Cilindrą reikia apsaugoti nuo korozijos, ypač jei traktorius dirba drėgnoje aplinkoje. Rekomenduojama naudoti antikorozines priemones.

Patarimai, kaip pailginti vairo cilindro tarnavimo laiką

• Naudokite tik kokybišką hidraulinį skystį: Kokybiškas skystis užtikrina optimalų cilindro veikimą ir apsaugo nuo korozijos.
• Reguliariai valykite hidraulinę sistemą: Švarus skystis prailgina cilindro tarnavimo laiką.
• Venkite perkrovų: Per didelis slėgis hidraulinėje sistemoje gali pažeisti cilindrą.
• Laiku keiskite sandarinimo elementus: Pažeisti sandarinimo elementai sukelia nuotėkius ir sumažina cilindro efektyvumą.
• Apsaugokite cilindrą nuo mechaninių pažeidimų: Įbrėžimai ir įlenkimai gali pažeisti cilindro korpusą ir sutrumpinti jo tarnavimo laiką.

Remontas ar Keitimas?

Sugedus vairo cilindrui, kyla klausimas: remontuoti ar keisti? Atsakymas priklauso nuo gedimo pobūdžio ir cilindro būklės. Jei gedimas nedidelis (pvz., pažeisti sandarinimo elementai), remontas gali būti ekonomiškai naudingas. Tačiau, jei cilindras stipriai pažeistas (pvz., įtrūkęs korpusas, pažeistas stūmoklis), geriau jį pakeisti nauju. Svarbu atsižvelgti į remonto kainą ir garantiją. Kartais naujas cilindras su garantija gali būti geresnis pasirinkimas nei brangus remontas be garantijos.

Vairo Cilindro Keitimo Procedūra

Vairo cilindro keitimas nėra sudėtinga procedūra, tačiau reikalauja tam tikrų įgūdžių ir atsargumo. Pagrindiniai žingsniai:

1. Atsijunkite hidraulinę sistemą: Prieš pradedant darbus, būtina atjungti hidraulinę sistemą ir išleisti slėgį.
2. Atjunkite hidraulines žarnas: Atsargiai atjunkite hidraulines žarnas nuo cilindro. Pažymėkite žarnų prijungimo vietas, kad vėliau jas teisingai prijungtumėte.
3. Atjunkite cilindrą nuo vairo mechanizmo: Atjunkite cilindrą nuo vairo mechanizmo. Tai gali reikėti atsukti varžtus arba nuimti fiksatorius.
4. Išimkite seną cilindrą: Atsargiai išimkite seną cilindrą.
5. Įdėkite naują cilindrą: Įdėkite naują cilindrą į vietą ir pritvirtinkite jį prie vairo mechanizmo.
6. Prijunkite hidraulines žarnas: Prijunkite hidraulines žarnas prie cilindro, atsižvelgdami į pažymėtus žymėjimus.
7. Pripildykite hidraulinę sistemą: Pripildykite hidraulinę sistemą hidrauliniu skysčiu ir pašalinkite orą iš sistemos.
8. Patikrinkite vairo darbą: Įjunkite traktorių ir patikrinkite vairo darbą. Įsitikinkite, kad vairas sukasi lengvai ir be trukdžių.

Reguliari Priežiūra

Reguliari MTZ 82 hidraulinio vairo priežiūra padės išvengti daugelio problemų ir prailginti sistemos tarnavimo laiką. Štai keletas priežiūros patarimų:

• Reguliariai tikrinkite alyvos lygį bakelyje: Palaikykite tinkamą alyvos lygį.
• Laiku keiskite hidraulinį filtrą: Rekomenduojamas filtro keitimo intervalas nurodytas traktoriaus naudojimo instrukcijoje.
• Stebėkite, ar nėra alyvos nutekėjimų: Jei pastebėjote nutekėjimą, nedelsdami pašalinkite priežastį.
• Reguliariai tepkite traukes ir šarnyrus: Tepimas padės išvengti korozijos ir užtikrins sklandų vairo pasukimą.
• Naudokite tinkamą hidraulinį skystį: Rekomenduojamą skysčio tipą rasite traktoriaus naudojimo instrukcijoje.
• Venkite perkrovų: Perkrovos gali sukelti didesnį krūvį hidraulinei sistemai ir pagreitinti jos susidėvėjimą.

Svarbūs Patarimai

• Prieš pradedant bet kokius remonto darbus, atjunkite traktoriaus akumuliatorių.
• Dirbdami su hidrauline sistema, būkite atsargūs, nes skystis gali būti aukšto slėgio.
• Naudokite tik kokybiškas atsargines dalis.
• Jei nesate tikri dėl savo sugebėjimų, patikėkite remonto darbus specialistams.

Alternatyvūs Sprendimai ir Patobulinimai

Nors MTZ 82 hidraulinis vairas yra patikima sistema, yra keletas alternatyvių sprendimų ir patobulinimų, kurie gali pagerinti vairo veikimą ir patogumą:

• Vairo stiprintuvo montavimas: Vairo stiprintuvas sumažina vairo pasukimo jėgą, ypač dirbant su sunkiu inventoriumi.
• Hidraulinio vairo modernizavimas: Galima įdiegti modernesnę hidraulinio vairo sistemą su geresniais parametrais.
• Priekinio tilto su hidrauliniu cilindru montavimas: Jei traktorius neturi priekinio tilto su hidrauliniu cilindru, jį galima įdiegti.

Šie patobulinimai gali padidinti traktoriaus našumą ir vairuotojo komfortą. Yra ir savadarbių hidraulinių vairų sprendimų senesniems MTZ 82 modeliams.
