Įsiurbimo kolektorius yra svarbi vidaus degimo variklio dalis, atsakinga už tinkamą oro tiekimą į variklio cilindrus. Tai labai svarbus komponentas, kuris padeda optimizuoti oro ir kuro mišinį, lemiantį efektyvų variklio veikimą, degimo proceso efektyvumą ir bendrą automobilio našumą.
Įsiurbimo kolektorius - tai mechaninis vamzdžių tinklas, kuris paskirsto orą iš išorės į variklio cilindrus. Jis yra montuojamas tarp oro filtro ir variklio cilindrų galvutės, o jo pagrindinė funkcija yra užtikrinti vienodą ir tolygų oro tiekimą į kiekvieną cilindrą.
Įsiurbimo kolektoriaus komponentai
Įsiurbimo kolektorius susideda iš kelių svarbių komponentų, kurie kartu užtikrina tinkamą jo veikimą.
Kolektoriaus vamzdžiai
Kolektoriaus vamzdžiai (dar vadinami kanalais arba bėgiais) yra pagrindinė įsiurbimo kolektoriaus dalis, per kurią oras tiekiamas iš išorės į kiekvieną cilindrą. Kiekvienas cilindras turi savo atskirą vamzdį, kuris užtikrina tolygų oro paskirstymą.
Įsiurbimo kolektoriaus tarpinė
Įsiurbimo kolektoriaus tarpinė yra nedidelė, bet svarbi dalis, kuri padeda užtikrinti sandarumą tarp kolektoriaus ir variklio cilindrų galvutės.
Įsiurbimo greičio valdymo vožtuvas (ISV)
Kai kuriuose moderniuose varikliuose yra įsiurbimo greičio valdymo vožtuvas (ISV), kuris reguliuoja oro srauto kiekį pagal variklio apkrovą ir apsukas.
Įsiurbimo sklendė
Įsiurbimo sklendė yra mechanizmas, kuris valdo oro srauto kiekį, patenkantį į kolektorių. Ši sklendė paprastai yra prijungta prie akceleratoriaus ir atidaroma arba uždaroma, priklausomai nuo to, kiek vairuotojas spaudžia akceleratorių.
Oro srauto jutikliai
Šiuolaikiniuose įsiurbimo kolektoriuose dažnai naudojami oro srauto jutikliai, kurie matuoja į variklį patenkantį oro kiekį.
Aušinimo kanalai
Kai kurie įsiurbimo kolektoriai turi aušinimo kanalus arba papildomas sistemas, kurios padeda palaikyti reikiamą oro ir variklio temperatūrą.
EGR vožtuvas
Kai kuriuose kolektoriuose yra EGR vožtuvas, kuris padeda sumažinti išmetamųjų dujų emisijas, įvedant dalį išmetamųjų dujų atgal į įsiurbimo kolektorių, kad jos būtų sudegintos pakartotinai.
Įsiurbimo kolektoriaus sklendžių gedimai ir jų priežastys
Priklausomai nuo gamintojo sumanymų, įsiurbimo kolektoriuje esančios sklendės gali atlikti keletą skirtingų užduočių. Jos gali būti atsakingos už oro ir degalų mišinio savybių pagerinimą, galios ir sukimo momento didinimą tam tikrame sūkių diapazone, variklio vibracijų mažinimą ir, žinoma, kenksmingų išmetamųjų dujų mažinimą.
Maždaug 100 000 kilometrų rida nemažai daliai naudotų automobilių tampa riba, kurią peržengus pasireiškia skirtingi įsiurbimo kolektoriuje esančių sklendžių gedimai. Laipsniškas nuosėdų kaupimasis yra pagrindinė priežastis, dėl kurios ilgalaikėje perspektyvoje pradeda strigti įsiurbimo kolektoriaus sklendės. Jeigu vairuotojai nesiima elementarių apsaugos priemonių, ilgainiui jos užstringa, sulūžta ir iššaukia eilę problemų.
Gedimų simptomai
Įsiurbimo kolektoriaus sklendės sugenda ne iš karto. Netinkamą jų darbą išduoda keli, bet skirtingi požymiai:
- Netolygus variklio darbas dirbant laisva eiga.
- Trūkčiojimas.
- Įsijungia „Limp Mode“ važiavimo režimas, ribojantis variklio galią.
Atlikus kompiuterinę diagnostiką matomi specifiniai kodai, tiesiogiai nurodantys problemą, susijusią su įsiurbimo kolektoriuje esančiomis sklendėmis. Priklausomai nuo gamintojo, klaidų kodai gali atrodyti taip: 004120, P202100, P1475, P2023, P1225, P1109, P2279.
Kodėl sklendės užstringa?
Įsiurbimo kolektoriuje susikaupusios nuosėdos yra pagrindinė priežastis, dėl kurios sklendės gali užstrigti arba veikti lėčiau negu turėtų. Vis dėlto, labai dažnai pasitaiko ir tokių atvejų, kuomet sugenda už sklendžių atidarymą ir uždarymą atsakingi komponentai. Pasitaiko atvejų, kuomet vienas iš nedidelių sklendžių tiesiog atsilaisvina ir patenka į degimo kamerą. Tokie atvejai nėra labai dažni, tačiau šių įvykių padariniai būna katastrofiški. Taip pat pasitaiko atvejų, kuomet sklendžių valdymo mechanizmas tampa nesandarus. Tuomet pro jį tekanti alyva patenka ant kitų komponentų, galiausiai paveikia efektyvią variklio ir turbinos tepimo sistemą.
Solenoido gedimų požymiai ir pasekmės
Kai jūsų automobilyje sugenda solenoidas, konkretus poveikis priklauso nuo solenoido ir jo valdymo sistemos veikimo.
VVT solenoidinis vožtuvas
- Simptomai: Sumažėjęs variklio veikimas, įskaitant lėtą įsibėgėjimą; netvarkingas veikimas arba užstrigimas; sumažintas kuro efektyvumas; gali užsidegti variklio patikrinimo lemputė.
- Pasekmės: Turi įtakos variklio veikimui, o ilgalaikis važiavimas su sugedusiu VVT solenoidiniu vožtuvu gali sugadinti variklį.
Garavimo išmetimo (EVAP) išvalymo solenoidinis vožtuvas
- Simptomai: Gali užsidegti variklio patikros lemputė; automobilis gali neatlaikyti išmetamųjų teršalų testo; retais atvejais galite pastebėti degalų kvapą.
- Pasekmės: Nors tai paprastai neturi įtakos vairavimo charakteristikoms, transporto priemonė gali nepavykti atlikti išmetamųjų teršalų testo, o dėl ilgalaikių problemų gali kilti kitų sistemos problemų.
ABS solenoidinis vožtuvas
- Simptomai: Prietaisų skydelyje gali užsidegti ABS įspėjamoji lemputė; ABS sistema gali nustoti veikti, todėl avarinio stabdymo metu gali užsiblokuoti ratai; sumažėjusios stabdymo savybės, ypač slidžiomis sąlygomis.
- Pasekmės: Turi įtakos automobilio stabdymui, padidina avarijos riziką, ypač avariniu atveju.
Oro pakabos solenoidinis vožtuvas
- Simptomai: Transporto priemonė gali būti žemesnė nei įprastai arba pasvirusi į vieną pusę; važiavimas gali tapti nelygus arba nepatogus; oro kompresorius gali veikti dažniau arba nuolat.
- Pasekmės: Jei ši problema nebus išspręsta, gali būti prasta važiavimo kokybė ir pažeista pakabos sistema arba važiuoklė.
Purkštukų solenoidai
- Simptomai: Variklis gali užgesti arba blogai veikti; sumažintas kuro efektyvumas; padidėjusi emisija; variklio patikros lemputė gali užsidegti.
- Pasekmės: Sumažėjęs variklio našumas. Ilgą laiką važiuojant su pažeistu purkštuko solenoidu, variklis gali dar labiau pažeisti.
Įsiurbimo sklendžių valymas ir priežiūra
Tinkama įsiurbimo kolektoriaus priežiūra yra būtina norint išlaikyti gerą variklio našumą ir ilgaamžiškumą. Laikui bėgant įsiurbimo kolektorius gali užsikimšti nuo suodžių, dulkių ar kitų nešvarumų. Tarpinės laikui bėgant gali susidėvėti, todėl reikia jas periodiškai tikrinti ir, jei reikia, keisti. Oro srauto ir kitų jutiklių tikslumas yra svarbus tinkamam variklio valdymui.
Efektyvus valymas dirbtuvėse
Efektyviausias būdas išvalyti įsiurbimo kolektoriuje esančias nuosėdas - išimti įsiurbimo kolektorių ir jį išvalyti rankiniu būdu, naudojant benziną arba specialų „EGR“ vožtuvams valyti skirtą skystį. Tai - daug laiko pareikalaujantis darbas, tačiau jis taip pat suteikia patį efektyviausią rezultatą. Priklausomai nuo automobilio eksploatavimo ypatumų, tai rekomenduojama daryti kas 50 000 - 80 000 kilometrų. Specializuotuose dirbtuvėse išmetimo kolektoriaus valymo procedūra gali trukti nuo 1 iki 2 darbo dienų, o šios paslaugos kaina gali svyruoti nuo 100 ir 500 eurų.
Valymas namų sąlygomis
Vairuotojai šiandien gali rinktis iš eilės skirtingų valymo priemonių, kurios padėtų sumažinti įsiurbimo kolektoriuje esančių sklendžių gedimo riziką. Viena iš tokių priemonių - įsigyti specialų valiklį, kurį reikėtų purkšti į oro įsiurbimo angą. Nors šis procesas nereikalauja išrinkti tuzino detalių variklio skyriuje, tačiau pats valymo procesas, priklausomai nuo cheminio valiklio gamintojo nurodymų, gali trukti nuo 30 min. iki 2 valandų. Be to, šį žingsnį rekomenduojama atlikti žinant, jog įsiurbimo sistemoje nėra labai didelio kiekio nuosėdų, kurios vėliau galėtų užkimšti išmetimo sistemoje. Galiausiai, į pagalbą pasitelkus purškiamas valymo priemones, atlikus šią procedūrą rekomenduojama kuo greičiau pasikeisti variklio alyvą. Tokiu būdu iš variklio pašalinamos visos nuosėdos ir kiti nešvarumai.
Variklio valdymo blokas (ECU)
Variklio valdymo blokas (ECU) yra vienas svarbiausių automobilio elektronikos komponentų, atsakingas už pavaros agregato darbą. Jis veikia kaip mažas kompiuteris, kuris, naudodamasis įvairių jutiklių duomenimis, parenka tinkamą oro ir degalų santykį, nustato įpurškimo momentą bei uždegimo laiką. Šis kompiuteris renka informaciją iš tokių jutiklių kaip deguonies jutiklis, veleno padėties jutiklis, paskirstymo veleno padėties jutiklis ir įsiurbimo kolektoriaus temperatūros daviklis. Jutikliai informaciją teikia variklio valdymo blokui, o šis valdo vykdiklius ir modulius. Variklio valdymo blokas jutikliais matuoja akceleratoriaus pedalo padėtį bei esamus variklio ir automobilio darbo rėžimo parametrus. Valdymo blokas įvertina įėjimo signalus ir apskaičiuoja sinchroniškai degimo procesui slėgio reguliavimo vožtuvo arba dozatoriaus purkštuvų ir kitų vykdymo mechanizmų valdymo signalus.
Variklio veikimo sistema gan sudėtinga, nes jai valdyti reikia išties nemažai komponentų. Variklio valdymo blokas gauna informaciją iš visų variklio skyriuje esančių jutiklių, pagal kurių duomenis, išskaičiuoja kokį degųjį mišinį tiekti į degimo kamerą. Pavyzdžiui, varikliui esant šiltam tiekiamas liesesnis mišinys, o esant karštam - riebesnis mišinys. Taip pat, yra matomas įsiurbiamo oro srautas, temperatūra, pagal kuriuos taip pat orientuojamasi į degiojo mišinio sudėtį.
ECU gedimų požymiai ir pasekmės
Net ir nedidelis variklio valdymo bloko gedimas ilgainiui gali sukelti rimtų padarinių: sutrikusį degalų įpurškimą, stūmoklių pažeidimus, turbokompresoriaus ar net viso variklio užsikirtimą. Be to, gali sugesti uždegimo ritės bei kiti elektroniniai elementai.
Pagrindiniai variklio valdiklio gedimo požymiai:
- Netolygus variklio darbas.
- Variklio užgesimas po įšilimo.
- Sunkus užsivedimas arba visiškas neužsivedimas.
- Neveikiantis akceleratoriaus pedalas.
- Avarinio režimo įsijungimas.
Kaip išvengti ir diagnozuoti ECU gedimus?
Dauguma gedimų kyla dėl išorinių priežasčių: trumpo jungimo, sugedusių jutiklių, netinkamai sumontuotos dujų įrangos. Norint sumažinti riziką, rekomenduojama:
- Reguliariai tikrinti uždegimo žvakes, rites ir akumuliatorių.
- Stebėti dujų įrangos darbą.
- Neatidėlioti smulkių gedimų šalinimo.
- Nuosekliai tikrinti elektronikos veikimą.

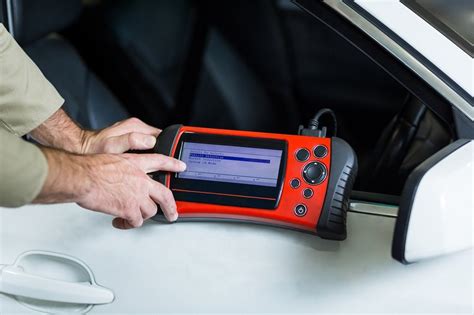

Greitas būdas patikrinti variklio valdymo bloką - prijungti automobilį prie diagnostikos kompiuterio. Specialistas nustato klaidų kodus ir pasako, ar problema tikrai susijusi su valdikliu. Kai kuriais atvejais užsidega „Check Engine“ lemputė, tačiau ji parodo tik bendrą gedimą, o ne konkrečią priežastį.
ECU remontas ir keitimas
Sugedusį variklio valdymo bloką galima remontuoti arba pakeisti. Remonto atveju specialistai išmontuoja modulį, nustato gedimo priežastį ir atlieka taisymą. Dažnai kartu tikrinami ir prijungti jutikliai. Naujesniuose automobiliuose, turinčiuose daugiau elektronikos, kartais rekomenduojama keisti modulį nauju. Tai brangesnė, bet patikimesnė išeitis.

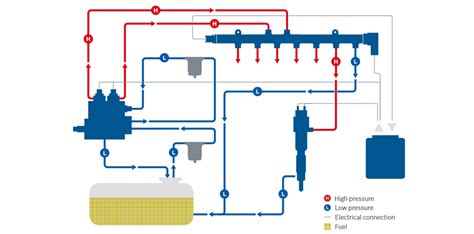

"Common Rail" sistema ir jos komponentai
"Common Rail" sistema yra moderni dyzelinių variklių valdymo sistema, kuriai būdingi keli pagrindiniai komponentai:
- Didelio slėgio siurblys: atsakingas už degalų slėgio kėlimą.
- Degalų filtras: užtikrina degalų švarą.
- Degalų bakas: talpina degalus.
- Grubaus valymo filtras: atlieka pirminį degalų filtravimą.
- Akumuliatorius (rail): didelio slėgio degalų saugykla.
- Slėgio jutiklis akumuliatoriuje: matuoja degalų slėgį.
- Purkštukai: įpurškia degalus į degimo kamerą.
- Slėgio ribojimo vožtuvas: reguliuoja degalų slėgį.
Degalų akumuliatoriaus užduotis - sukaupti iki didelio slėgio suslėgtus degalus. Akumuliatoriaus tūris taip pat turi slopinti slėgio svyravimus. Akumuliatoriaus tūris nuolat užpildytas suslėgtais degalais.
Purkštukų ir jų valdymo ypatumai
"Common rail" sistemos svarbiausi komponentai yra purkštukai. Juose įstatytas greitaeigis vožtuvas (elektromagnetinis arba pjezoelektrinis), kuris atidaro ar uždaro purkštuvą. Taip galima įpurškimo procesą valdyti atskirai kiekvienam cilindrui. Purkštukus degimo kameroje sandarina varinės tarpinės. Purkštukai purškia degalus tiesiai į variklio degimos kameras. Degalai jiems teikiami iš akumuliatoriaus trumpais didelio slėgio vamzdeliais. Sistemos ypatybė - sukuriamas įpurškimo slėgis nepriklausomai nuo variklio sūkių dažnio ir įpurškiamų degalų kiekio. Įpurškimo pradžia ir įpurškiamų degalų kiekis keičiami elektra valdomais purkštukais. Įpurškimo momentą valdo elektroninės dyzelinio variklio valdymo sistemos kampo-laiko sistema.
Jutikliai ir moduliai "Common Rail" sistemoje
Šioje sistemoje dalyvauja 19 jutiklių/modulių/vykdiklių, kurie teikia informaciją variklio valdymo blokui. Tarp svarbiausių jutiklių yra:
- Dujų skirstymo veleno jutiklis
- Alkūninio veleno jutiklis
- Variklio aušinimo skysčio temperatūros jutiklis
- EGR vožtuvo solenoidas ir padėties jutiklis
- Degalų slėgio valdymo solenoidas ir jutiklis
- Degalų temperatūros jutiklis
- Pakaitinimo žvakių valdymo modulis ir pačios pakaitinimo žvakės
- Purkštukai
- Įsiurbiamo oro temperatūros jutiklis
- MAP jutiklis (matuoja absoliutų slėgį oro įsiurbimo vamzdyje)
- Turbinos oro pūtimo temperatūros jutiklis
- Greičio jutiklis
Įsiurbimo sistema: komponentai ir funkcija
Įsiurbimo sistema yra esminė automobilio variklio dalis, atsakinga už oro tiekimą į variklio degimo kamerą. Variklio našumas, degimo efektyvumas ir bendras automobilio veikimas labai priklauso nuo tinkamai veikiančios įsiurbimo sistemos. Sistema ne tik tiekia orą, reikalingą kuro degimui, bet ir padeda optimizuoti variklio galią, kuro sąnaudas ir sumažinti emisijas. Įsiurbimo sistema susideda iš kelių svarbių dalių, kurios kartu užtikrina oro tiekimą į variklį.
Sistemos dalys:
- Oro filtras yra pirmoji įsiurbimo sistemos dalis, per kurią praeina oras. Filtras yra atsakingas už nešvarumų, dulkių ir kitų pašalinių dalelių pašalinimą iš oro, prieš jam patenkant į variklį.
- Oro srauto matuoklis yra elektroninis jutiklis, kuris matuoja oro kiekį, patekusį į įsiurbimo sistemą. Ši informacija yra perduodama į variklio valdymo bloką (ECU), kuris naudoja šiuos duomenis, kad nustatytų tinkamą kuro kiekį, reikalingą efektyviam degimui.
- Oro įsiurbimo vamzdis yra kanalų sistema, kuri nukreipia orą iš oro filtro į įsiurbimo kolektorių.
- Sklendės korpusas yra komponentas, kuris kontroliuoja oro kiekį, patenkantį į variklį. Tai daroma reguliuojant sklendės atidarymo kampą, kurį kontroliuoja vairuotojo paspaustas akceleratorius.
- Įsiurbimo kolektorius yra komponentas, kuris tolygiai paskirsto orą į kiekvieną variklio cilindrą.
- Intercooleris naudojamas turbininiuose varikliuose ir atlieka oro aušinimo funkciją, prieš jam patenkant į variklį. Kai oras praeina per turbokompresorių, jis įkaista.
- Turbokompresorius yra mechanizmas, kuris naudoja išmetamąsias dujas, kad suspaustų į variklį patekantį orą.
Tinkamai prižiūrima įsiurbimo sistema yra būtina norint išlaikyti variklio našumą ir ilgaamžiškumą. Įsiurbimo sistema yra svarbi automobilio variklio dalis, kuri užtikrina, kad oras būtų tiekiamas į variklio cilindrus optimaliai ir efektyviai.
US-52 200W vienfazio variklio greičio valdymo blokas
Be automobilių variklių, valdymo blokai naudojami ir kitose srityse. Vienas tokių pavyzdžių yra US-52 200W vienfazio variklio greičio valdymo blokas. Jo greičio reguliavimo diapazonas yra 90-1400 apsisukimų per minutę esant 50Hz. Šis valdiklis pagamintas iš aukštos kokybės elektroninių komponentų, užtikrinančių stabilų ir patikimą veikimą. Jis plačiai naudojamas pakavimo, spausdinimo, maisto, elektronikos prietaisų, medicinos įrangos ir drabužių pramonės gamybos linijose kaip greičio pavaros įtaisas.
Specifikacija:
- Gaminio modelis: US-52
- Galia: 200W
- Įtampa: AC230V 50/60 HZ
- Naudojimo aplinka: -10 ~ + 50 ℃
- Santykinė drėgmė: <90%
- Greičio diapazonas: 90-1400 apsisukimų per minutę
Norint, kad variklis suktųsi pagal laikrodžio rodyklę, reikia sujungti COM ir CW kontaktus, naudojant specialų trumpiklį. Norint, kad variklis suktųsi prieš laikrodžio rodyklę, reikia sujungti COM ir CCW kontaktus.
