Elektroterminės servo pavaros montavimo vadovas

Šiame išsamiame vadove aptariami elektroterminės servo pavaros veikimo principai, tipai ir svarbiausi montavimo aspektai, ypač grindų šildymo sistemose.

Kas yra elektroterminė servo pavara?

Tarp daugybės įrangos, susijusios su grindinio šildymo sistemų veikimu, galite rasti mažą prietaisą, kuris vaidina svarbų vaidmenį valdant ir reguliuojant šildymo sistemą. Tai yra servo pavara, elektromechaninis įtaisas, be kurio neįmanoma automatiškai reguliuoti šilto vandens grindų temperatūros. Prietaisas pagrįstas elektrotermine reakcija į aušinimo skysčio kaitinimo temperatūros pasikeitimą pagrindiniame tiekimo vamzdyje ir tolesnį mechaninį poveikį, kuris kartu su karšto vandens srauto į šildymo kontūrus atidarymu ar uždarymu. Servo arba servovarikliai, oficialiai profesionalų kalba, prietaisas vadinamas elektroterminiu servo pavara, šiandien jų yra beveik visose autonominėse šildymo sistemose. Naujuose priemiesčio gyvenamuosiuose namuose, kotedžuose ir vasarnamiuose, kuriuose įrengtas grindų šildymas, yra grindų šildymas, kurį valdo servo pavaros.

Veikimo principas

Pagrindinis servo darbinis elementas yra silfonas. Tai yra maža, sandari cilindro formos dalis su elastingu korpusu, pripildyta temperatūrai jautrios medžiagos. Atsižvelgiant į tai, ar temperatūra kyla, ar krinta, medžiagos tūris atitinkamai keičiasi. Silfonas glaudžiai liečiasi su elektriniu kaitinimo elementu. Gavęs signalą iš termostato, šildymo elementas įjungiamas iš tinklo ir pradeda veikti. Medžiaga silfono viduje įkaista ir išsiplečia. Taigi padidėjęs cilindras pradeda spausti strypą, keisdamas jo padėtį ir blokuodamas aušinimo skysčio srauto kelią. Įvertinę servo darbą galime daryti išvadą, kad įrenginyje nėra jokių variklių, jame nėra pavarų ir perdavimo jungčių. Įprasti darbo santykiai yra „šiluma ir elektra“. Taigi bendras prietaisų, termoelektrinių valdiklių, pavadinimas.

Kad vožtuvas vėl atsidarytų, visas procesas kartojamas tik priešinga kryptimi. Dėl energijos trūkumo šildymo elementas nustos veikti. Todėl cilindre esanti medžiaga atvėsta, sumažėja jo tūris. Slėgis ant koto sumažėja, jis pakyla, veikdamas vožtuvą, todėl atsiveria karšto vandens prieiga prie sistemos. Cilindro viduje įdėta medžiaga yra toluenas, pasižymintis aukštomis termodinaminėmis savybėmis. Nichrominis sriegis veikia kaip elektrinis kaitinimo elementas.

Svarbu prisiminti, kad mechaniniam vožtuvo veikimui reikia tam tikro laiko. Nepaisant to, kad atėjus signalui iš termostato, kaitinimo elementas pradeda kaitinti cilindro viduje esančią medžiagą, skysčio fizinės būklės pokyčiams reikalingas laikas yra 2-3 minutės, todėl vožtuvas nėra įjungiamas iš karto. Renkantis servo pavaros modelį, atkreipkite dėmesį į prietaiso pase nurodytus šildymo elemento parametrus ir skysčio įkaitimo laiką. Skirtingai nuo šildymo, skysčių aušinimas vyksta lėčiau. Atvirkštinis procesas, t.y. vožtuvui uždaryti prireiks ne 2-3 minučių, o 10-15 minučių. Perkaitimo atveju kiekvienas servovariklis turėtų automatiškai išsijungti. Tam dizainas numato avarinio išjungimo mechanizmą.

Kai kurie servo pavarų modeliai naudoja termoelementus, panašius į spyruoklę ar plokštelę, kurie kaitinami veikiant tam pačiam kaitinimo elementui. Išsiplėtusios šios dalys vėl veikia stiebą, galų gale vožtuvą įjungia į darbinę padėtį.

Elektroterminių servo pavarų tipai

Tarp šiandien egzistuojančių reguliatorių, kurie tapo plačiai paplitę kasdieniame gyvenime, yra šie servo pavarų tipai. Visus prietaisus galima suskirstyti į keletą tipų. Kiekviena veislė skiriasi veikimo principu ir funkcionalumu.

Pagal konstrukcijos tipą

Prietaisai yra dviejų tipų:

• Uždaryta: šios servo pavaros yra atviros padėties, kai nėra maitinimo šaltinio. Gaunamas signalas suaktyvina mechaninę dalį, blokuodamas vandens patekimą į sistemą.
• Atviras: šių prietaisų veikimo principas yra atvirkštinis. Įprastoje būsenoje servo pavara yra uždaryta, tik gavus signalą, įsijungia mechaninė dalis, atverianti vandens srautą į vamzdyną. Dažniausiai mūsų šalyje naudojami atviro tipo servo pavaros. Sugedus prietaisui, aušinimo skystis dujotiekyje toliau cirkuliuoja, o grindys tam tikrą laiką būna šiltos. Ši savybė ypač aktuali kaimo namams, esantiems šalto klimato zonoje.

Pagal maitinimo metodą

Servovarikliai skirstomi į:

• Įtaisus, kurie maitinami pastoviąja 24 V srove.
• Įrenginius, kurie yra prijungti prie įprastos kintamosios srovės tinklo, kurio įtampa yra 220 V. Servo pavaros su 24 V maitinimu yra su keitikliais.

Dažnai vartotojai naudoja kitą, gana retą prietaisų tipą. Mes kalbame apie prietaisus, kurie yra nustatyti įprastoje padėtyje, atsižvelgiant į technologinius šildymo sistemos reikalavimus. Tokie servo pavaros vadinami bendrosios paskirties servo pavaros ir gali pakeisti funkcionalumą nuo paprastai atidarytų iki paprastai uždarytų ir atvirkščiai.

Visus tris servovariklių tipus galima prijungti prie kolektoriaus. Vienintelė sąlyga yra teisingas šildymo sistemos nustatymas, balansavimas ir veikimo sąlygos.

Pritaikymo sritys ir montavimas

Šildymo sistemoje servo pavaros gali būti montuojamos įvairiose vietose:

• Jei reikia reguliuoti aušinimo skysčio srautą į šildytuvą, jis montuojamas ant tiekimo vamzdyno.
• Šildytuvo sklendės pavara leis reguliuoti oro srautą į katilo krosnį, kitaip tariant, bus sureguliuota šildytuvo galia.
• Kambario temperatūros reguliavimas daug dažniau atliekamas per termostatus (geras pasirinkimas, jei naudojami šildymo radiatoriai, kur prieš kiekvieną akumuliatorių sumontuoti reguliatoriai) arba pagal servo pavaras, kai reikia reguliuoti šiltų grindų temperatūrą.

Dėmesio! Servos gali būti montuojamos ant kolektoriaus antraštės, o ne į paprastas šilumines galvutes.

Šildant grindis ypač svarbu, kad aušinimo skystis būtų žemiau tam tikros temperatūros. Pavyzdžiui, jei aušinimo skysčio srautas reguliuojamas paprastais termostatais, tada, paleidus sistemą, gali pasirodyti situacija, o šiltas vanduo patenka į vamzdžius. Dėl to kurį laiką nebus sunku nemaloniai vaikščioti ant grindų, ir tikėtina, kad dalis vamzdžių suges. To išvengsite įdiegę servo pavarą su 3 krypčių vožtuvu priešais kolektorių.

Servo pavaros kolektoriui

Šildant grindis, dujotiekis sujungtas su kolektoriumi. Įranga turi išleidimo angas karštam aušinimo skysčiui ir aušintam skysčiui, kuris pumpuojamas į katilą. Išleidimo angų skaičius kolektoriuje atitinka vandens šildymo kontūrų skaičių. Į liniją tiekiamas tam tikros temperatūros aušinimo skystis. Servos yra skirtos jį reguliuoti vožtuvais, esančiais ant kolektoriaus.

Grindinio šildymo valdymo blokas turi šiuos komponentus:

• Spyruoklė pagaminta iš nichromo; pro ją praeina elektros srovė.
• Indas su terminiu skysčiu; jis kaitinamas naudojant nichrominę spyruoklę.
• Kotelis, prie kurio pritvirtinti šalto kontūro vožtuvai.
• Terminis jutiklis; prietaisas sumontuotas ant grindinio šildymo skysčio kontūro.
• Termostatas; jis užprogramuotas tam tikram režimui; prie jo prijungtas temperatūros jutiklis ir servo laidas.

Termostate nustatytas tam tikras šildymo režimas. Jei grindų temperatūra viršija nustatytą parametrą, termostatas uždaro servo grandinę. Spyruoklė, esanti terminiame skystyje, pradeda kaisti. Skystis išsiplečia ir spaudžia stiebą, kuris atidaro šalto kontūro vožtuvą. Maišymo kameroje sumaišomas karštas aušinimo skystis ir atšaldytas vanduo. Šiltas skystis patenka į grindų liniją.

Nukritus nustatytai temperatūrai, termostatas atidaro servo grandinę. Spyruoklė pradeda vėsti, šiluminis skystis atvėsta ir susiaurėja. Stiebas pakyla ir uždaro šalto kontūro išėjimą. Naudojant servo pavarą, terminis skystis greitai pašyla ir atvėsta. Sistema keičia darbo režimą per 1-3 minutes. Šio tipo prietaisai priklauso atskirai kategorijai, nes jie leidžia reguliuoti vandens, tiekiamo keliems kolektoriams, temperatūrą. Jie veikia esant 24-50 V įtampai ir gali būti naudojami net patalpose, kuriose yra didelis drėgmės lygis - voniose ar saunose.

Servo pavarų pasirinkimas

Jei nuspręsite įrengti šildymo sistemos „šilto vandens grindis“ servovarikliais, atsižvelkite į šildymo veikimo parametrus ir kokioje padėtyje vožtuvas turėtų būti dažniausiai. Esant situacijai, kai jums šiltos grindys yra pagrindinis gyvenamųjų patalpų šildymo variantas, kai karštas aušinimo skystis nuolat patenka į vamzdyną, pasikliaukite paprastai atidarytu servovarikliu. Šis tipas idealiai tinka ilgam šildymo sezonui. Nutrūkus elektros tiekimui, prietaiso gedimas nesustabdys šilto vandens cirkuliacijos šildymo vandens kontūruose. Šiltos grindys ir toliau bus tiekiamos aušinimo skysčiu su paruoštu vandeniu. Regionams su šiltu klimatu tinka įprastas uždaras servovariklis. Jei nebijote atšildyti šildymo kontūro ir periodiškai įjungiate grindų šildymą, šis prietaisas gana gerai susidoros su savo funkcijomis.

Svarbu! Servo pavara grindų šildymui su sklandžiu reguliavimu turi elektroninį reguliatorių. Tokie įtaisai tiksliau reaguoja į aušinimo skysčio srauto temperatūros pokyčius, sklandžiai perkeliant stiebą į reikiamą padėtį. Galima reguliuoti be vargo servovariklius grindų šildymui, kuriuose dažnai reikia dozuoti įeinančio srauto tūrį. Daugeliu atvejų tokie prietaisai nenaudojami namų šildymo sistemose su šildomomis grindimis. Todėl pirkdami atkreipkite dėmesį į tai, ar įrenginiui reikia įdiegti elektroninį reguliatorių. Jei instrukcijose sakoma, kad tokia įranga yra būtina, tuomet turite reikalų su elektroniniu servo pavara. Nepraktiška ir nuostolinga tokį prietaisą naudoti namuose.

Grindinio šildymo valdymas

Yra keli būdai kontroliuoti grindų šildymą. Visų tipų prietaisus sąlygiškai galima suskirstyti į du tipus: automatikos ir mechanikos. Koks esminis šių prietaisų skirtumas?

Automatiniai valdikliai

Automatiniai grindų valdikliai yra pigesni nei automatiniai vandens šildymo sistemos valdikliai. Vidutinė elektrinių grindų termostato kaina retai viršija 1000 rublių. Taigi automatinė elektrinių grindų įranga retai kainuoja daugiau kaip 3000-4000 rublių. Automatinė vandens šildomų grindų valdymo sistema reikalauja sudėtingesnių technologinių sprendimų, kurių vidutinė kaina dažnai viršija 20 000 rublių.

Automatika dalyvauja valdant šiuos įrenginius: cirkuliacinį siurblį, termostatines galvutes, servo pavaras, termostatinius vožtuvus ar dujų degiklį.

• Cirkuliacinio siurblio valdymas yra lengviausias būdas kontroliuoti vandens grindų veikimą. Prietaisas leidžia įjungti / išjungti siurblį, atsižvelgiant į vandens temperatūrą vamzdžiuose. Šis valdymo metodas netinka namams, kuriuose yra vienas bendras siurblys, nes sistema išjungia šildymą visame kambaryje. Bet šis namo temperatūros reguliavimo būdas idealiai tinka patalpoms, kuriose yra keli siurbliai.
• Terminės galvutės valdymas yra pusiau automatinė valdymo sistema, leidžianti išjungti šildymą esant tam tikroms sąlygoms. Pavyzdžiui, terminė galvutė uždaro trijų krypčių vožtuvą, kai tik aptinka aukštą vandens temperatūrą vamzdžiuose. Žema aušinimo skysčio temperatūra sukelia atvirkštinę reakciją - sistema atidaro karšto vandens vamzdžio vožtuvą.
• Servo valdymas. Tokiu atveju ant kolektoriaus sumontuota servo pavara, kurios pagalba reguliuojamas aušinimo skysčio tiekimas skirtingoms grandinėms. Šio tipo valdikliai puikiai tinka temperatūros valdymui keliuose kambariuose vienu metu.
• Orų valdiklis grindų temperatūrą reguliuoja priklausomai nuo oro sąlygų. Sistema susideda iš sudėtingo jutiklių ir valdiklių rinkinio, kai kurie iš jų yra sumontuoti gatvėje, o kiti - bute. Šis metodas leidžia jums sutaupyti iki 20-30% suvartojamų dujų arba 15% malkų patalpų šildymui.

Kalbant apie privačius namus, kuriuose yra 2-3 kambariai, jiems nebūtina įrengti brangių ir sudėtingų automatinių sistemų. Norint efektyviai valdyti, cirkuliaciniam siurbliui ar įprastam mechaniniam vožtuvui pakanka automatikos.

Mechaniniai valdikliai

Kalbant apie įprastą mechaniką, jis yra daug pigesnis ir skirtas rankiniam grindų šildymo veikimo reguliavimui. Ekrano ir termometrų trūkumas yra pagrindinis mechaninių termostatų trūkumas. Šio tipo prietaisų pagalba negalėsite sureguliuoti šiltų grindų veikimo iki norimo termometro žymėjimo. Tokių šildymo sistemų reguliavimas vykdomas atsižvelgiant į jūsų pačių jausmus: karšta reiškia, kad čiaupą reikia užsukti, šaltį atsukti. Mechaninis valdiklis yra mažai paklausus termostatų rinkoje, nes jis yra gerokai prastesnis nei elektriniai termostatai su ekranu. Be to, elektros automatika yra tokia paprasta, kad ją valdyti gali net vaikai ir pagyvenę žmonės.

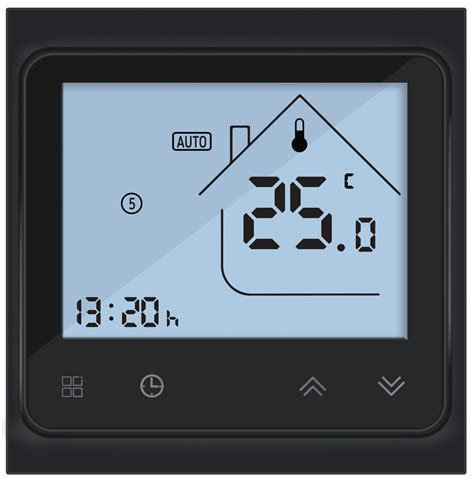

Termostato pasirinkimas

Renkantis tinkamą termostatą naudoti namuose, turėtumėte atkreipti dėmesį į šiuos veiksnius:

1. Visų pirma reikia pasirinkti sistemą, kurioje jutiklių galia visiškai atitiktų grindų galią. Tuo atveju, jei jutiklis neužtikrina grindų, patalpa nebus pašildyta iki norimos temperatūros. Jei didelėje patalpoje vienu metu yra prijungti keli jutikliai, jų galios gali nepakakti. Dėl šios priežasties turėsite prijungti papildomus reguliatorius.
2. Kitas svarbus veiksnys yra prietaiso tipas. Yra du tipai: išorinis ir vidinis. Vidinis reguliatoriaus tipas yra sumontuotas sienos viduje. Tam būtina gilintis. Jei nėra noro sugadinti sienos, tuomet verta įrengti išorinį temperatūros reguliatorių. Tam naudojama dėžutė.
3. Kiekvienas turėtų pasirinkti reguliatoriaus veikimą pagal savo skonį. Jei žmogui dažnai reikia išeiti iš darbo darbo reikalais, tada būtų racionaliau įsigyti programuojamą reguliatorių, kurį galima ilgai programuoti ir valdyti nuotoliniu būdu. Kitais atvejais verta rinktis tinkamus tiek pagal kainą, tiek vartotojo pageidavimu.
4. Ir paskutinis dalykas yra reguliatoriaus išvaizda. Jų yra labai daug. Jie skiriasi vienas nuo kito forma, spalva ir kitais parametrais. Tačiau daugeliu atvejų jie yra panašūs į įprastus namų ūkio skyrius.

Daugelis abejos, ar jiems reikia tokio prietaiso kaip termostatas. Ir tai yra klaidinga nuomonė, nes priešingu atveju būtina įdiegti specialų kabelį, kuris savarankiškai reguliuoja savaiminio pašildymo laipsnį.

Išmanusis namas „Salus IT 600“ ir grindų šildymo valdymas

„Salus IT 600“ išmaniojo namo sistema leidžia automatizuoti ir nuotoliniu būdu valdyti šildymą, įskaitant grindų šildymą.

Valdomi elementai

• VS 10 RF / VS 20 RF serijos termostatas (termostatas) yra valdymo pultas šildymui ar grindų šildymui patalpoje. Jo ekrane galima matyti kambario temperatūrą, ją padidinti / sumažinti, nustatyti veikimo parametrus (atostogos, išvykimas, vakarėlis, naktis), nustatyti įjungimo laiką ir kt. Termostatus VS10RF / VS20RF galima sujungti į grupes su pagrindiniu termostatu ir vergais termostatais. Prie kiekvieno termostato galima papildomai prijungti išorinį jutiklį, kad būtų galima tiksliau kontroliuoti šiltų grindų temperatūrą. Skirtumas tarp „VS10RF“ ir „VS20RF“ yra galimybė įterpti šį termostatą į sieną, o jo minimalus storis tampa 16,5 mm, taip pat nereikia keisti šio termostato baterijų, nes jis maitinamas iš 220 voltų tinklo (tačiau tam būtina sumontuoti sieninę dėžę termostatui ir prie jo nuvesti tiekimo laidus).
• Grindų šildymo jutiklis FS 300 yra reikalingas teisingam šilto vandens grindų temperatūros reguliavimui. Jis yra prijungtas prie VS 10RWRF / VS20BRF termostatų ir „pašalina“ šildomo grindų paviršiaus ar jo viduje esančią temperatūrą. Ilgis 3m.
• Belaidės šiluminės galvutės TRV10RF / TRV10RFM. Naudojamos šildymo radiatorių temperatūrai reguliuoti. Tinka daugumai rinkoje esančių radiatorių termostatinių reguliavimo vožtuvų (standartinis sriegis M 30 × 1,5). Belaidę termostato galvutę TRV10RF valdo radijo kanalas iš VS10RF / VS20RF serijos termostatų per SALUS C10RF koordinatorių. Vienas termostatas gali valdyti šešių TRV10RF / TRV10RFM termostatinių galvučių veikimą (jei reikia, atnaujinkite programinę aparatinę įrangą, nes senesnėse versijose galima valdyti tik 3 šilumines galvutes), o tai yra labai patogu automatizuojant šildymo sistemą, taip pat leidžia kiekvieną radiatorių integruoti į bendrą šildymo valdymo sistemą. „Salus“ šilumos galvutes maitina baterijos. Dėmesio! Šiluminės galvutės TRV10RF nebegaminamos! Produktų linijoje lieka tik belaidės šiluminės galvutės TRV10RFM, nes jos suteikia ilgesnį akumuliatoriaus tarnavimo laiką ir yra žymiai kompaktiškesnės.
• „ZigBee“ tinklo koordinatorius CO10RF - tai šildymo ir grindų šildymo valdymo blokas. Per šį koordinatorių sąveikauja visi IT 600 sistemos elementai: termostatai, termostatinės galvutės, perjungimo centrai, moduliai nuotoliniam šildymo katilo valdymui ir siurbliai. Tai yra „sistemos smegenys“, gaunančios informaciją iš visų „Salus IT 600“ sistemos elementų, ją analizuojančios ir vykdančios tolesnį kompleksinį valdymą. Jo dėka veikia automatinė šildymo valdymo sistema, automatinis grindų šildymo valdymas, o prijungus G30 interneto vartus, jis prisijungia prie interneto. CO10RF koordinatorius gali aptarnauti 30 TRV10RF / TRV10RFM termostatų, 8 KL serijos perjungimo centrus, 90 šiluminių galvučių.
• Interneto vartai G30 - leidžia valdyti šildymą internetu. „Salus G30“ sujungia CO10RF tinklo koordinatorių (prisijungia prie interneto vartų per USB) su vartotojo įrenginiu. „Salus IT 600“ išmaniųjų namų sistemą galima valdyti internetu iš telefono su IOS, „Android“, „Windows“ operacinėmis sistemomis arba iš asmeninio kompiuterio. Prie vartų galima prijungti iki 10 SALUS VS 10 / VS20 termostatų. Vartai veiks tik tuo atveju, jei namuose yra „Wi-Fi“ tinklas.
• Belaidis 8 zonų perjungimo centras KL 10RF ir belaidis 8 zonų perjungimo centras KL08RF yra šildymo arba grindų šildymo valdiklis, kuris per CO10RF koordinatorių priima VS10 / VS20 serijos termostatų signalą ir laidais perduoda į T30NC elektrinį termostatą. pavaros, reguliuojančios šildymo ar grindų šildymo kolektorių kotelį. Tai reguliuoja vandens grindų ar šildymo kontūrų darbą. Prie vienos KL10 RF juostos zonos galima prijungti iki 6 kolektorių grandinių (6 elektrinės šiluminės pavaros), o prie vienos KL08 RF juostos zonos - iki 3 kolektorių grandinių (skaičių galima padidinti įsigyjant specialią relę). Prie „Salus KL10RF“ perjungimo centro yra prijungta iki 8 šildymo zonų (kambarių, kambarių, vietų), o įsigyjant papildomą „Salus KL08RF“ - iki 12 šildymo zonų (pavyzdžiui, 6 šildymo zonos ir 6 grindų šildymo zonos) su pratęsimu (4 zonų belaidžio plėtinio modulis KL04RF). Koordinatorių CO10RF galima įsigyti už KL10RF, tiekiama kartu su KL08RF. Laidų centruose galite naudoti trumpiklį (pridedamas), kad paskirstytumėte VS10 ir VS20 termostatus į 2 grupes (pavyzdžiui: 1 ir 2 aukštų šildymas arba „radiatorių šildymas“ ir „šiltos grindys“, priklausomai nuo jūsų sistemos konfigūracijos) ir valdykite šių grupių siurblius. Abi juostos leidžia įjungti ir išjungti katilą ir siurblį. Termostatas gali būti prijungtas prie KL 10RF laidų centro, kad būtų galima valdyti karšto vandens įjungimą ir išjungimą (KL 08RF laidų centre tokios funkcijos nėra). Esant tam tikram nustatymui, šios juostos taip pat gali veikti Aušinimo režimu.
• Termoelektrinė pavara SALUS TC30NC 230 - atlieka srauto zonos atidarymo / uždarymo funkciją kolektorių, dviejų ar trijų krypčių čiaupų, radiatorių vožtuvų kontūruose, priimdama signalą iš šildymo ar grindų šildymo sistemos valdymo bloko KL10RF arba KL08RF. Dėl srauto, einančio per aušinimo skysčio skerspjūvį, padidėjimo / sumažinimo kontroliuojama šildymo sistemos temperatūra ir reguliuojama grindinio šildymo temperatūra. Prijungimas prie šių pertraukimo juostų atliekamas laidais. „SALUS TC30NC“ servopavaros turi standartinę jungtį - M 30 × 1,5. Patogaus viršutinio laikiklio dėka jie labai greitai montuojami ant reguliatoriaus sriegio.
• Papildomas modulis RX10RF - suteikia nuotolinį šildymo katilo ir siurblio valdymą. Jis veikia viename „Salus IT 600“ tinkle 2 versijose: kaip RX1 katilo imtuvas ir kaip imtuvas, valdantis vieną RX2 zoną, pavyzdžiui: a) šildymo valdymo įtaisas, įjungiantis / išjungiantis grandinės siurblį b) valdymas grindų temperatūros, įjungia / išjungia siurblį arba vieno vožtuvo maišymą. IT 600 sistemoje galima prijungti tik du papildomus RX10RF modulius.
