Elektrinio variklio starteris: išsami informacija

Starteris yra vienas iš svarbiausių transporto priemonės paleidimo sistemos dalių, be kurio vidaus degimo varikliai negalėtų pradėti veikti savarankiškai. Šis, nors ir gana nedidelis, įrenginys atlieka labai svarbų vaidmenį užvedimo sistemoje, ypač automobiliuose su Start-Stop sistemomis, kur nepriekaištingas starterio darbas yra būtinas siekiant mažinti kuro sąnaudas ir sklandžiai judėti eisme.

Kas yra starteris ir kaip jis veikia?

Starteris, dar vadinamas anlasser (vok. Anlasser), yra nuolatinės srovės elektros variklis, kurio pagrindinė funkcija yra paruošti vidaus degimo variklį darbui. Jis suteikia pirminį impulsą, kad variklis pradėtų suktis ir įvyktų degimo procesas, palaikantis jo veikimą. Seniau automobilius tekdavo užvesti rankiniu būdu, naudojant specialią rankeną, tačiau elektros starterio išradimas, kurį pirmasis 1912 m. panaudojo „Cadillac“, revoliucionizavo automobilių naudojimą, padarydamas juos lengviau valdomais ir prieinamesniais.

Šiuolaikiniai starteriai yra sukurti taip, kad būtų lengvi, maži ir galingi, atitinkantys vis didėjančius automobilių gamintojų ir vartotojų lūkesčius. Mažesnis svoris tiesiogiai prisideda prie mažesnių degalų sąnaudų ir mažesnio CO2 išmetimo.

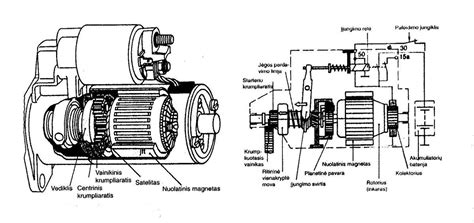

Starterio veikimo principas

Starterio veikimo principas yra gana paprastas, tačiau efektyvus. Jo funkcija yra paversti elektros energiją kinetine energija, kai raktas pasukamas į pradinę padėtį, kad užvestų variklį. Starteris naudoja tris pagrindinius komponentus, kad įgyvendintų visą paleidimo procesą:

1. Nuolatinės srovės variklis: Įveda srovę iš akumuliatoriaus ir verčia starterio pavarą sukelti mechaninį judėjimą.
2. Transmisijos mechanizmas: Įjungia varomąją pavarą į smagračio krumpliaračio žiedą ir gali automatiškai išsijungti užvedus variklį.
3. Elektromagnetinis jungiklis (solenoidas): Valdo starterio grandinės įjungimą-išjungimą. Tarp jų variklis yra pagrindinis starterio komponentas.

Kai vairuotojas pasuka uždegimo raktelį arba paspaudžia starto mygtuką, į starterio valdymo bloką (arba tiesiogiai į starterio solenoidą) patenka elektros impulsas. Šis impulsas sukelia kelis pagrindinius veiksmus:

• Įjungiamas solenoidas (įeinamasis relė): Solenoidas veikia kaip elektromagnetas. Kai jis aktyvuojamas, jis perkelia mechaninę svirtelę, kuri stumia starterio krumpliaratį (Einrückritzel) pirmyn.
• Įjungiamas krumpliaratis į smagračio dantratį: Starterio krumpliaratis įsijungia į didesnį smagračio dantratį (Schwungradzahnkranz), kuris yra tiesiogiai sujungtas su variklio alkūnine ašimi.
• Starterio variklis pradeda suktis: Tuo pačiu metu solenoidas uždaro pagrindinį elektros grandyną, leidžiant dideliam elektros srovės kiekiui iš akumuliatoriaus tekėti į starterio elektros variklį. Starterio variklis pradeda suktis dideliu greičiu.
• Variklio paleidimas: Sukdamasis starterio krumpliaratis suka smagratį, o tai verčia suktis alkūninę ašį ir visą variklį. Tai sukelia degalų ir oro mišinio suspaudimą ir uždegimą, kol variklis pradeda veikti savarankiškai.
• Atjungimas: Kai tik variklis pradeda veikti ir pasiekia pakankamai didelį apsisukimų dažnį, vairuotojas atleidžia uždegimo raktelį arba paleidžia starto mygtuką. Tai nutraukia srovės tiekimą į starterį ir solenoidas, veikiamas spyruoklės, atitraukia krumpliaratį atgal, atjungdamas jį nuo smagračio. Tai svarbu, kadangi variklio sukimosi greitis yra daug didesnis nei starterio ir nenukreiptas sukimas galėtų sugadinti starterį.

Procesas, kai variklis iš statinės būsenos pereina į savaime veikiančią būseną, veikiamas išorinių jėgų, vadinamas variklio užvedimu. Dažniausiai naudojami variklio užvedimo būdai yra rankinis užvedimas, pagalbinis benzininio variklio užvedimas ir elektrinis užvedimas. Elektrinio užvedimo režimas yra lengvai valdomas, greitai paleidžiamas, turi daugkartinio užvedimo galimybę, valdomas nuotoliniu būdu, todėl plačiai naudojamas šiuolaikiniuose automobiliuose. Užvesdamas variklį, starteris iš akumuliatoriaus turi tiekti 300-400 Ah elektros energijos. Todėl, siekiant išvengti akumuliatoriaus perkrovos ar sugadinimo, paleidimo laikas neturi viršyti 5 s.

Pagrindinės starterio komponentės

Šiuolaikinis starteris susideda iš keleto pagrindinių dalių, kurios kartu užtikrina jo veikimą:

• Starterio elektros variklis (Startmotor): Tai pagrindinis komponentas, kuris paverčia elektros energiją mechanine. Jis gali būti su įprasta apvija arba su nuolatiniais magnetais (Permanentmagneten), kurie leidžia sukurti kompaktiškesnius ir lengvesnius starterius.
• Įeinamasis relė / Magnetschalter: Šis elektromagnetinis jungiklis atlieka dvi pagrindines funkcijas: įjungia starterio variklį ir mechaniniu būdu išstumia krumpliaratį į smagračio dantratį.
• Įeinamasis krumpliaratis (Einrückritzel): Tai mažas krumpliaratis, esantis starterio ašyje, kuris įsijungia į smagračio dantratį.
• Vienpusis guolis (Rollenfreilauf arba Losrad): Tai svarbus komponentas, leidžiantis krumpliaračiui sukti tik viena kryptimi. Jis perduoda sukimo momentą iš starterio į smagratį, bet neleidžia varikliui sukti starterio, kai variklis jau veikia. Tai apsaugo starterį nuo sugadinimo.
• Planetinis reduktorius (Planetengetriebe): Kai kuriuose starteriuose naudojamas planetinis reduktorius, kuris padidina starterio sukimo momento efektyvumą ir leidžia sukurti mažesnius bei lengvesnius variklius.

Starterių tipai ir jų pritaikymas

Pirmas dalykas, kurį reikia nuspręsti renkantis starterį, yra tai, kokio tipo starterio jums reikia. Yra du pagrindiniai tipai: tiesioginės pavaros ir reduktoriniai starteriai. Skiriami keli pagrindiniai starterių tipai, atsižvelgiant į jų konstrukciją ir pritaikymą:

• Tiesioginiai starteriai (Direktstarter): Šie starteriai turi tiesioginę pavarą be reduktoriaus. Jie yra paprastos konstrukcijos, tačiau didesni ir sunkesni. Dažniausiai naudojami senesnėse transporto priemonėse ir yra patikimas bei paprastas užvedimo mechanizmas.
• Redukciniai starteriai (Reduktionsstarter): Naudojantys planetinį reduktorių, šie starteriai yra efektyvesni ir leidžia sukurti mažesnius bei lengvesnius įrenginius. Jie dažniausiai naudojami šiuolaikinėse transporto priemonėse.
• Pneumatiniai starteriai (Pneumatische Anlasser): Dažniausiai naudojami dideliuose transporto priemonėse (sunkvežimiuose, autobusuose) ir pramoninėse instaliacijose, kur naudojamas suspaustas oras varikliui paleisti. Tai saugiau aplinkose, kur gali kilti kibirkštys.
• Starteriai su nuolatiniais magnetais: Naujesnės kartos starteriai, kuriuose starterio variklio apvijos pakeistos stipriais nuolatiniais magnetais. Tai leidžia pasiekti didesnį efektyvumą ir mažesnius matmenis.

Starterio pasirinkimas ir suderinamumas

Prieš pradedant gilintis į starterio pasirinkimo ypatumus, svarbu suprasti savo automobilio poreikius. Pradėkite nuo automobilio markės, modelio ir variklio specifikacijų nustatymo. Maitinimo poreikiai skiriasi priklausomai nuo jūsų transporto priemonės variklio dydžio ir eksploatacinių savybių. Įsitikinkite, kad pasirinktas starteris turi pakankamą galią, kad atitiktų konkretaus variklio reikalavimus. Nepakankama galia gali lemti lėtą užvedimą, o per didelė galia gali apkrauti elektros sistemą.

Renkant starterį svarbiausia yra suderinamumas. Daugelis vadovaujasi vien kaina ar modelio suderinamumu, tačiau tai klaida. Rekomenduojama atkreipti dėmesį į šiuos veiksnius: starterio montavimo stilių, jungties tipą bei sukimosi kryptį. Labai svarbu išsirinkti starterį, kuris atitiktų esamą automobilio sąranką, kad montavimas būtų sklandus. Starteris turi būti pritaikytas konkrečiam variklio tipui, jo kubatūrai ir suspaudimo laipsniui. Pirmiausia būtina žinoti automobilio variklio kodą ir gamybos metus. Net ir to paties modelio automobiliai gali turėti skirtingus starterių variantus, todėl geriausia remtis gamintojo katalogu ar patikimo autodalių tiekėjo duomenų baze. Svarbus parametras - starterio galia, matuojama kilovatais (kW). Be to, reikia atkreipti dėmesį į dantų skaičių ir tvirtinimo vietas. Nors starteris gali atrodyti panašus, net kelių milimetrų skirtumas flanše ar dantų išdėstyme gali lemti netinkamą veikimą.

Investicija į aukštos kokybės starterį yra būtina ilgalaikiam patikimumui ir veikimui užtikrinti. Ieškokite pripažintų prekės ženklų starterių, kurie garsėja savo ilgaamžiškumu ir patikimumu, pavyzdžiui, Bosch, Valeo, Denso ar Delco Remy. Skaitykite klientų atsiliepimus ir ieškokite rekomendacijų iš patikimų šaltinių. Viena dažniausių klaidų - įsigyti naudotą ar atnaujintą starterį iš nepatikimų šaltinių. Tokie įrenginiai gali veikti iš pradžių, tačiau dažnai netrukus pasireiškia kontaktų oksidacija ar reduktoriaus gedimai.

Starterio vieta automobilyje

Automobilio starteris paprastai būna apatinėje variklio dalyje, netoli tos vietos, kur susijungia pats vidaus degimo variklis ir pavarų dėžė. Paprastai jį galima atpažinti kaip į cilindrą panašią dėžutę, pritvirtintą prie variklio bloko. Vizualiai dar galima pasakyti, jog starteris - metalinis agregatas, prie kurio prijungtos elektros jungtys. Daugumoje transporto priemonių prie starterio prieisite iš apačios, nors tiksli jo vieta gali skirtis priklausomai nuo transporto priemonės markės ir modelio. Starteris turi būti sujungtas su akumuliatoriumi ir likusia užvedimo sistema.

Start-Stop sistemos ir jų įtaka starteriui

Daugelis šiuolaikinių automobilių turi Start-Stop sistemas (vok. Start-Stopp-Systeme), skirtas taupyti degalus ir mažinti CO2 emisijas. Šiose sistemose variklis automatiškai išjungiamas, kai transporto priemonė sustoja (pvz., prie šviesoforo ar spūstyje), ir vėl paleidžiamas vairuotojui paspaudus akceleratoriaus pedalą.

Tokios sistemos kelia didesnius reikalavimus starteriui, nes jis turi būti pajėgus atlaikyti žymiai didesnį paleidimo ciklų skaičių nei įprastuose automobiliuose. Todėl Start-Stop sistemose naudojami specialiai tam pritaikyti, sustiprinti starteriai arba starterio-generatoriaus (Starter-Generator) sistemos, kurios atlieka abi funkcijas - variklio paleidimą ir elektros energijos generavimą.

Starterio gedimai: simptomai ir priežastys

Atpažinti, kad yra problemų su starteriu, nėra pernelyg sudėtinga. Jas pažinus galima iš karto ieškoti išeičių. Suprasti, kada starteris yra sugedęs, padeda atpažinti tam tikrus simptomus. Jei automobilis nepradeda veikti, tai ne visada reiškia, kad sugedo starteris; problema gali būti ir akumuliatoriuje ar kitose sistemose.

Dažniausios gedimų priežastys:

• Išsikrovęs arba silpnas akumuliatorius: Nepakanka energijos starteriui sukti. Silpnas akumuliatorius verčia starterį dirbti maksimaliu krūviu, dėl ko greičiau dėvisi šepetėliai ir apvijos.
• Prastos elektros jungtys: Korozija ar atsilaisvinę laidų jungtys gali trukdyti tiekti reikiamą srovę.
• Nusidėvėjimas: Laikui bėgant, starterio vidiniai komponentai, pavyzdžiui, krumpliaračiai ir šepetėliai, gali susidėvėti.
• Sugedęs solenoidas (įeinamasis relė): Negali perduoti energijos starterio varikliui arba išstumti krumpliaračio.
• Strigusi arba pažeista krumpliaračio pavara (bendekso problemos).
• Starteris perkaito.
• Užteršimas: Tepalas ar purvas, patekęs ant starterio, gali sutrikdyti jo veikimą. Dėl nesandarumo ar pažeidimų starteris gali apsitepaluoti.
• Amžius ir natūralus dėvėjimasis.

Simptomai, rodantys starterio gedimą:

• Nėra jokio garso arba tik vienas spragtelėjimas, kai pasukamas raktelis.
• Pakartotiniai spragtelėjimai, bet variklis nesisuka.
• Lėtas variklio sukimas arba variklis sukasi sunkiai. Jei pastebėjote, kad variklis sukasi lėtai, turėtumėte žinoti, kad starterio variklis turi vidinį gedimą.
• Garsas, panašus į šlifavimą ar cypimą, kai variklis jau veikia. Variklio užvedimo metu pasigirsta švilpimo garsas.
• Dūmai ar degėsių kvapas iš starterio srities.
• Starteris sukasi, bet variklis nepradeda veikti (tai gali reikšti, kad krumpliaratis neįsijungia tinkamai arba yra susidėvėjęs).

Starterio diagnostika, remontas ir priežiūra

Tinkamai diagnozuoti starterio problemą yra labai svarbu. Dažnai pradedama nuo akumuliatoriaus patikrinimo, nes tai yra dažniausia paleidimo problemų priežastis. Naudojami specialūs testeriai, kad būtų galima nustatyti akumuliatoriaus būklę ir jo gebėjimą tiekti reikiamą srovę. Toliau tikrinamos elektros jungtys ir laidai, naudojant multimetrą, siekiant nustatyti įtampos kritimus ar pertraukas grandinėje. Kartais starteris gali būti išimtas ir patikrintas specialiose stendose (Starter-Bench-Test), kur galima tiksliai nustatyti jo veikimo parametrus.

Jei starteris yra sugedęs, jis dažniausiai keičiamas. Starterio remonto arba keitimo kaina ir trukmė priklauso nuo daugybės faktorių. Pačio starterio kainos labai skiriasi ir tam pačiam automobiliui gali tikti nauji starteriai kainuojantys 100 ar 500 EUR. Geriausia, pasitarti su serviso specialistais ir pasitikėti jų rekomendacijomis dėl geriausių detalių. Kai kurie gamintojai siūlo atnaujintus (instandgesetzte) starterius, kurie yra ekonomiškas ir aplinkai draugiškas sprendimas. Tokie starteriai gamykloje yra išardomi, išvalomi, suremontuojami ir patikrinami, atitinkantys naujo gaminio standartus. Toks procesas leidžia sutaupyti iki 90% žaliavų ir 50% energijos, palyginti su naujo starterio gamyba.

Starterio keitimo instrukcija

Procesas paprastai prasideda nuo senojo starterio išėmimo, elektros jungčių atjungimo. Iki to dar gali reikėti nuimti apsaugas arba atsukti kitas dalis, kad prieitumėte prie pačio starterio. Nors savarankiškas keitimas turi potencialo padėti šiek tiek sumažinti išlaidas, svarbu apsvarstyti, ar turite reikiamų žinių, įrankių ir vietos.

1. Paruošimas: Automobilis pastatomas ant lygios, stabdytos vietos. Atjungiama neigiama akumuliatoriaus klema.
2. Prieiga: Jei reikia, automobilis pakeliamas, kad būtų lengviau pasiekti starterį.
3. Demontavimas: Atsukami tvirtinimo varžtai ir atjungiami elektros laidai. Senas starteris atsargiai ištraukiamas.
4. Montavimas: Naujas starteris įdedamas į vietą, pritvirtinamas varžtais ir vėl prijungiami elektros laidai.
5. Užbaigimas: Atgal prijungiama akumuliatoriaus klema ir paleidžiamas variklis, patikrinant, ar starteris veikia tinkamai.

Svarbu nepamiršti, kad starteris yra savaime prižiūrimas komponentas ir paprastai turėtų tarnauti visą variklio eksploatavimo laiką. Kiekviename automobilyje, starterio tarnavimo laikas gali labai skirtis. Nors starteriai gali gesti dėl amžiaus ir nusidėvėjimo, gal net dažniau problemų atsiranda dėl elektros sistemos bėdų.

Patarimai, kaip prailginti starterio tarnavimo laiką:

Taip, kai kurie jūsų įpročiai gali padėti iš starterio išspausti ilgiausią įmanomą tarnavimo laiką:

• Sumažinkite trumpų kelionių skaičių: Dažnas variklio užvedinėjimas trumpoms kelionėms gali pernelyg smarkiai apkrauti starterį.
• Rūpinkitės akumuliatoriumi: Reguliariai tikrinkite akumuliatoriaus būklę ir įkrovimo lygį.
• Išjunkite papildomus prietaisus prieš užvesdami: Jei starteris nėra visiškai naujas, prieš sukdami raktelį ar spausdami mygtuką, dėl profilaktikos galite išjungti elektrinę įrangą - radiją, oro kondicionierių, žibintus ir kita.
• Priežiūra pagal grafiką: Laikykitės gamintojo rekomenduojamų techninės priežiūros intervalų.
• Įsiklausykite į įspėjamuosius ženklus: Atkreipkite dėmesį į bet kokius neįprastus garsus ar sunkumus užvedant transporto priemonę.
• Nesistenkite visada, bet kokia kaina užvesti variklį: Jei variklis sunkiai užsiveda, geriau patikrinti priežastį, nei ilgai bandyti jį užvesti.

Minkštasis starteris

Variklio minkštasis paleidiklis yra elektroninis įtaisas, skirtas valdyti elektros variklio greitėjimą ir lėtėjimą paleidimo ir stabdymo procesų metu. Tai tarsi švelni ranka, vedanti variklį į darbą, apsauganti nuo staigių smūgių ir užtikrinanti stabilų bei kontroliuojamą užvedimą.

Kaip veikia minkštasis starteris?

Švelnaus starterio veikimo principas apima kontroliuojamą įtampos ir srovės reguliavimą paleidžiant elektros variklį. Pagrindinis tikslas yra apriboti įjungimo srovę, sumažinti mechaninę ir elektrinę variklio bei prijungtos įrangos apkrovą ir užtikrinti sklandų bei kontroliuojamą pagreitį. Čia pateikiamas išsamesnis švelnaus starterio veikimo principo aprašymas:

1. Inicializavimas: Švelnus paleidiklis įsijungia apėjimo būsenoje, kai variklis neveikia arba yra išjungtas. Šioje būsenoje varikliui tiesiogiai tiekiama visa tinklo įtampa.
2. Įtampos mažinimas: Kai varikliui duodama komanda paleisti variklį, švelnusis paleidiklis inicijuoja įtampos mažinimą naudodamas kietakūnius įtaisus, tokius kaip tiristoriai arba silicio valdomi lygintuvai (SCR). Šie įtaisai gali valdyti srovės tekėjimą.
3. Pradinė įtampa: Švelnus paleidiklis paleidimo sekos pradžioje varikliui taiko sumažintą įtampą (paprastai 50-70 % vardinės įtampos). Ši pradinė įtampa skirta sumažinti įjungimo srovę, kuri yra srovės šuolis, atsirandantis, kai variklis pirmą kartą įjungiamas.
4. Įjungimo laikas: Per iš anksto nustatytą laikotarpį, vadinamą įsibėgėjimo laiku, švelnusis starteris palaipsniui didina varikliui tiekiamą įtampą. Šis kontroliuojamas įsibėgėjimas leidžia varikliui greitėti nuosaikesniu tempu, taip išvengiant staigių mechaninių smūgių ir sumažinant elektros sistemos apkrovą.
5. Pagreitis: Įtampai toliau didėjant, variklis sklandžiai greitėja. Švelnus starteris užtikrina, kad greitėjimas būtų kontroliuojamas ir pritaikytas konkretiems taikymo reikalavimams.
6. Pilna įtampa: Kai variklis pasiekia visą greitį, švelnusis starteris paprastai apeinamas, o visa tinklo įtampa leidžiama tiesiogiai pereiti į variklį. Įprastomis darbo sąlygomis variklis toliau veikia vardine įtampa.
7. Apėjimo režimas (veikianti būsena): Veikimo būsenoje švelnusis paleidiklis paprastai veikia apėjimo režimu, todėl variklis gali veikti visa įtampa be jokio įtampos sumažėjimo. Tai sumažina energijos nuostolius, susijusius su įtampos sumažėjimu.
8. Stabdymo seka (neprivaloma): Kai kurie švelnaus paleidimo įrenginiai turi kontroliuojamą stabdymo seką, kai varikliui tiekiama įtampa išjungimo metu palaipsniui mažinama. Tai padeda išvengti staigaus sustojimo ir sumažina mechaninį įrangos apkrovimą.

Švelnieji paleidikliai gali turėti papildomų funkcijų, tokių kaip apsauga nuo perkrovos, elektroninė variklio apsauga ir ryšio sąsajos stebėjimui bei valdymui. Konkreti švelniųjų paleidiklių konstrukcija ir savybės gali skirtis, tačiau pagrindinis principas išlieka kontroliuojamas įtampos reguliavimas variklio paleidimo metu, siekiant sklandaus ir kontroliuojamo pagreitėjimo, kartu sumažinant įjungimo sroves ir mechaninį įtempį.
