Kardaninis velenas: paskirtis, tipai, gedimai ir priežiūra

Važiuodami automobiliu retai susimąstome apie sudėtingus procesus, vykstančius variklio skyriuje ir transmisijoje. Variklyje degalai paverčiami mechanine jėga, kuri turi būti perduodama į ratus. Pirmosios detalės, skirtos jėgos perdavimui, yra pavarų dėžė, o po to reduktorius. Nuo čia prasideda kardaninių velenų naudojimas. Kardaninis velenas, dar vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“, yra be galo svarbi transmisijos detalė. Tai metalinė cilindrinė detalė, perduodanti sukimosi jėgą iš variklio į ratus ir jungianti transmisiją (dažniausiai pavarų dėžę) su diferencialu.

Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Pagrindinė kardaninio veleno funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu. Kardaninis velenas yra sukonstruotas taip, kad galėtų perduoti galią judant skirtingiems automobilio komponentams. Jis turi būti tvirtas, bet kartu pakankamai lankstus, kad galėtų susidoroti su įvairiomis apkrovomis ir judesiais.

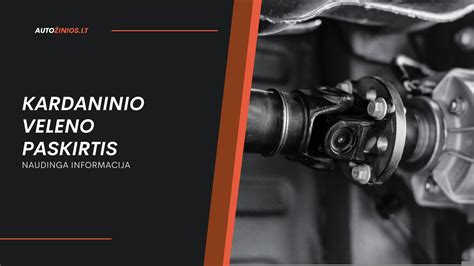

Kardaninio veleno paskirtis ir veikimo principai

Kardaninis velenas yra gyvybiškai svarbi automobilio dalis, kuri perduoda galią iš variklio į ratus ir leidžia transporto priemonei judėti. Jis reikalingas, visų pirma, galiniais (RWD) ir keturiais ratais varomoms transporto (AWD/4WD) priemonėms. Pagrindinė kardaninio veleno paskirtis - perduoti galią iš transporto priemonės pavarų dėžės arba diferencialo į ratus.

Automobilio perdavimo sistema

Automobilio perdavimo sistema yra esminė dalis, atsakinga už galios perdavimą iš variklio į ratus, leidžianti transporto priemonei judėti. Ši sistema apima įvairius komponentus, kurie kartu veikia siekdami efektyviai ir patikimai perduoti sukimo momentą nuo variklio į ratus. Perdavimo sistemos komponentai gali skirtis priklausomai nuo transporto priemonės tipo (pavyzdžiui, ar tai priekiniais, galiniais ar keturiais ratais varoma transporto priemonė), tačiau pagrindiniai elementai išlieka panašūs.

Perdavimo sistema veikia kaip tarpininkas tarp variklio ir ratų, perduodamas sukimo momentą ir reguliuodamas automobilio greitį bei galią. Kai vairuotojas spaudžia akseleratorių, variklis sukuria galią, kuri perduodama į pavarų dėžę. Pavarų dėžė pritaiko variklio galią pagal automobilio greitį ir apkrovą, perduodama ją į kardaninį veleną arba tiesiai į pusašius.

Perdavimo sistemos komponentai:

• Sankaba: jungia variklį su pavarų dėže ir leidžia atjungti/sujungti variklio galią su transmisija. Leidžia keisti pavaras ir perjungti variklio galią į ratus be pertrūkių.
• Pavarų dėžė: atsakinga už variklio galios ir sukimo momento transformavimą į tinkamą greitį ir jėgą. Turi kelias pavaras, kurios reguliuoja sukimo momentą ir greitį.
• Kardaninis velenas: perduoda sukimo momentą iš pavarų dėžės į diferencialą. Dažniausiai naudojamas galinių varančiųjų ratų transporto priemonėse.
• Diferencialas: leidžia ratams suktis skirtingais greičiais posūkiuose ar nelygiu keliu. Paskirsto variklio galią tarp ratų.
• Pusašiai: jungia diferencialą su automobilio ratais, perduodami galią tiesiai į ratus.
• Perdavimo dėžė (skirstymo dėžė): naudojama keturių ratų pavaros (4x4) sistemose.
• Automatinės pavarų dėžės: automatiškai perjungia pavaras, priklausomai nuo variklio greičio ir apkrovos.

Kardaninio veleno vaidmuo ir padėtis automobilyje

Kardaninis velenas yra metalinė ašis, kurios galuose yra lanksčios jungtys. Jos reikalingos tam, kad sujungimo taškai galėtų tarpusavyje judėti, nepažeidžiant veleno ir netrikdant jo sukimosi. Jeigu automobilis yra varomas tik priekiniais ratais, tai automobilyje yra du kardaniniai velenai, jungiantys reduktorių ir ratus. Keturiais arba galiniais ratais varomuose automobiliuose yra ir ilgas kardanas, jungiantis pavarų dėžę su gale esančiu reduktoriumi. Šis ilgas kardaninis velenas sukasi visada ir turi būti labai gerai subalansuotas norint išvengti vibracijų.

Variklio generuojama galia perduodama per transmisiją, kurios užduotis sureguliuoti greitį ir sukimo momentą prieš perduodant jį į pavaros veleną. Tada kardaninis velenas perduoda šią sukimosi jėgą į diferencialą, sukantį transporto priemonės ratus. Kartu su galia, į ratus perduodamas ir sukimo momentas (Nm). Šis parametras yra labai svarbus tam, kad transporto priemonė galėtų judėti į priekį. Varantieji velenai suteikia pakabos sistemai lankstumo. Kai kuriose transporto priemonėse, pavyzdžiui, sunkvežimiuose ir visureigiuose, varantysis velenas padeda išlaikyti transporto priemonės ratų bazę, t. y. atstumą tarp priekinių ir galinių ratų.

Kardaninis velenas jungiasi su diferencialu, kuris yra atsakingas už tam tikrus dalykus: vienodą variklio galios nukreipimą 90 laipsnių į skirtingose ašies pusėse esančius ratus; o taip pat leidžia ratams suktis skirtingais greičiais. Dar viena svarbi kardaninio veleno savybė yra tai, kad jis leidžia sukti ratus prisitaikydamas prie pakabos darbo ir judėjimo važiuojant transporto priemonei. Paprastai jį sudaro viena ar daugiau kryžminių jungčių (U formos jungčių) arba varančiųjų lankstų (CV jungtis), kurios leidžia sklandžiai perduoti galią net tada, kai tarp kardaninio veleno ir transmisijos mazgų yra didelis kampas.

Kardaninio veleno konstrukcija ir tipai

Kardaninis velenas, dar žinomas kaip varantysis velenas, yra vienas iš svarbiausių automobilio jėgos pavaros komponentų. Jo užduotis - perduoti sukimo momentą iš variklio ir transmisijos į ratus, kad automobilis būtų varomas. Kardaniniai velenai naudojami priekinių, galinių ir visų varančiųjų ratų transporto priemonėse, nors jų konstrukcija ir ilgis priklauso nuo automobilio tipo.

Pagrindinės kardaninio veleno dalys

Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą:

• Pagrindinis velenas: Tai cilindro formos vamzdis arba strypas, pagamintas iš tvirto plieno arba lengvo metalo (pvz., aliuminio), perduodantis sukimo momentą. Velenas turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams.
• Šarnyrai (CV jungtys / kryžminės jungtys): Tai svarbiausia varančiojo veleno dalis, leidžianti ratams suktis, sklandžiai judėti aukštyn ir žemyn pakabos veikimo metu, bei perkelti jėgą net kampu. Šarnyrai yra pagrindiniai elementai, užtikrinantys lankstumą velenui, leidžiant perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio. U jungtys yra atsakingos už lankstumą ir apsaugo veleną nuo lankstymo ir jo sukeltų gedimų.
• Flanšai: specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
• Guoliai ir tarpinės: Siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.
• Teleskopinis segmentas (slydimo sąnariai): ši dalis leidžia velenui išsitempti arba susitraukti, priklausomai nuo važiuoklės judesių. Kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, kurie leidžia velenui šiek tiek pasislinkti išilgai savo ašies.
• Centrinė atrama: naudojama ilgesniems velenams, kad būtų palaikomas stabilumas ir sumažinamas vibracijos kiekis.
• Balansavimo svoriai.

Kardaninių velenų tipai ir jų pritaikymas

Automobiliuose naudojami įvairūs velenų tipai, priklausomai nuo automobilio konstrukcijos ir varomosios ašies. Skiriami šie pagrindiniai tipai:

• Vientisi kardaniniai velenai: standartinis veleno tipas įprastose transporto priemonėse su trumpesne ratų baze. Jie yra paprastesni ir lengvesni, tačiau yra riboto ilgio, nes linkę į didesnę vibraciją ir deformacijas esant didesniam greičiui.
• Dviejų dalių kardaniniai velenai: sutinkami ilgesnės ratų bazės transporto priemonėse, juos sudaro du velenai, sujungti kryžme ar lankstu ir pakabinti ant centrinio atraminio guolio. Tokio tipo konstrukcija leidžia lanksčiau pritaikyti veleno ilgį pagal poreikius bei sumažinti vibraciją.
• Dvigubo šarnyro velenai: turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
• Teleskopiniai kardanai: šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.
• Anglies pluošto kardaniniai velenai: naudojami didelės galios transporto priemonėse, šie varantieji velenai yra lengvi ir pasižymi ypač dideliu tvirtumu bei ilgaamžiškumu. Jie sumažina inercijos momentą, taip pagerindami pagreitį ir bendrą automobilio valdymą.
• Plieniniai kardaniniai velenai: dažniausiai sutinkami ir pagrinde naudojami įprastuose automobiliuose, plieniniai kardaniniai velenai užtikrina gerą tvirtumo, ilgaamžiškumo ir ekonomiškumo balansą.

Kardanų gamybai dažniausiai yra naudojamas plienas. Velenų konstrukcija ir medžiagos priklauso nuo jų paskirties ir apkrovų, kurias jie turi atlaikyti. Kardano velenai dažniausiai gaminami iš aukštos kokybės plieno, kuris yra apdorojamas termiškai, kad būtų užtikrintas didelis stiprumas ir atsparumas dilimui. Pusašiai taip pat gaminami iš legiruoto plieno, o CV jungtys dažnai yra padengtos specialia danga, kad sumažėtų trintis ir dilimas.

Kardaninio veleno įtaka automobilio važiuoklei

Kardaninio veleno įtaka automobilio važiuoklei ir bendrai dinamikai yra didelė, todėl svarbu suprasti, kaip jis veikia, kokie yra pagrindiniai nesuderinamumo ženklai ir kaip suderinti kardaninį veleną su kitomis automobilio dalimis, siekiant optimalios veiklos. Automobilio važiuoklė susideda iš daugelio komponentų, kurie kartu užtikrina stabilumą, manevringumą ir komfortą. Kardaninis velenas yra viena svarbiausių automobilio dalių, kuri užtikrina sklandų ir efektyvų variklio galingumo perdavimą ratams. Jis jungia transmisiją su diferencialu, perduodamas sukimo momentą, kuris leidžia automobiliui judėti.

Dažniausi kardaninio veleno gedimai ir jų simptomai

Nors kardaninis velenas paprastai yra patikimas ir ilgaamžis komponentas, vis dėlto jis gali susidėvėti ar pažeisti. Iš pirmo žvilgsnio kardaninis velenas yra paprasta metalinė ašis ir jos gedimų neturėtų būti. Tačiau, tiek pakabinamas guolis, tiek lanksčios jungtys bei kryžmės laikui bėgant susidėvi ir skleidžia ženklus, kad laikas remontui. Kardaninio veleno gedimus sunku praleisti nepastebėtus, nes ši automobilio dalis yra didelė ir sunki.

Dažniausi gedimai

• Kryžminių jungčių ar varančiųjų lankstų gedimai: šios jungtys yra būtinos, kad pavaros velenas galėtų lankstytis. Laikui bėgant jos gali susidėvėti dėl tepimo trūkumo, užteršimo arba bendro nusidėvėjimo, todėl gali atsirasti triukšmas ir vibracija. Jei automobilyje jaučiama vibracija, ypač važiuojant dideliu greičiu, šis simptomas gali rodyti pavaros veleno disbalansą arba pažeidimą.
• Kardaninio veleno disbalansas: disbalansas gali atsirasti dėl pažeidimo arba susidėvėjimo, dėl kurio atsiranda vibracija ir dėl to gali būti pažeisti kiti pavaros komponentai. Vibracija nebūtinai simbolizuoja problemas su šarnyrais. Ji taip pat gali atsirasti dėl kardaninio veleno balanso praradimo, kuris gali atsirasti po avarijos, važiavimo duobėtu keliu ar tiesiog netinkamo montavimo.
• Susidėvėjimas ir korozija: aplinkos poveikis ir tarša gali sukelti veleno koroziją, taip susilpnindama kardaninio veleno metalą ir sukelia priešlaikinį susidėvėjimą.
• Atraminio guolio gedimas: dviejų dalių kardaninio veleno centrinio atraminio guolio susidėvėjimas taip pat dažnai pasitaikantis gedimas, sukeliantis nepageidaujamą kardaninio veleno laisvumą ir padidėjusias vibracijas.
• Veleno deformacija ar kreivumas: gali atsirasti dėl mechaninio poveikio, pvz., stiprių smūgių važiuojant nelygiu keliu, o tai gali lemti nereguliarią veleno rotaciją ir vibracijas.
• Teleskopinio segmento gedimas: kai velenas negali tinkamai susitraukti ar prailgėti.

Kardaninio veleno problemos gali ne tik pabloginti automobilio veikimą, bet ir sukelti rimtų saugumo problemų. Jei kardaninis velenas visiškai sugenda, automobilis gali prarasti galimybę perduoti sukimo momentą į ratus, o tai reiškia, kad jis nebegalės judėti. Be to, sugadintas kardaninis velenas gali pakenkti kitiems automobilio komponentams, tokiems kaip transmisija, diferencialas ar netgi rėmas, jei jo dalys pradės judėti nekontroliuojamai. Važiuoti su sugedusiu kardano velenu nerekomenduojama.

Simptomai, rodantys kardaninio veleno problemas

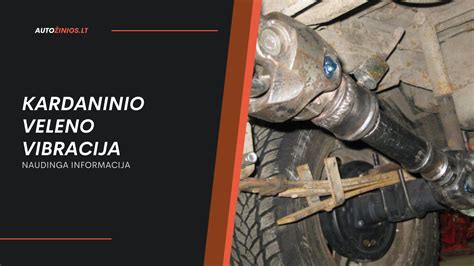

• Vibracija: dažniausiai pasitaikanti problema su pagrindiniais kardaniniais velenais yra vibracija, kuri ypatingai jaučiama įsibėgėjant, ypač važiuojant didesniu greičiu. Pirmas ženklas, kad kardaninis velenas gali būti pažeistas arba susidėvėjęs, yra neįprasta vibracija važiuojant.
• Garsai: stuksenimas, spragsėjimas, girgždėjimas, barškėjimas, bildėjimas ar spargsėjimas garsai greitėjant bei lėtėjant. Šie garsai dažnai būna nereguliarūs ir gali sustiprėti sukant, greitėjant arba važiuojant per nelygumus. Spragsėjimas arba traškėjimas sukant dažnai rodo išorinio CV jungties susidėvėjimą. Metalo triukšmas greitėjant gali rodyti atsilaisvinusius ar sulaužytus sąnarius.
• Tepalo nuotėkis: alyvos dėmės arba riebalų nutekėjimas aplink veleną ar jo sujungimus. Jeigu šalia rato matote tepaluotą vietą, galimai jis išbėgo iš pusašio lanksčios jungties. Plyšusi guma uždengia tepalo nuotėkį - jungtis greitai susidėvi.
• Sunkus valdymas: kardaninio veleno problemos gali turėti įtakos automobilio valdymui. Jei pastebite, kad automobilis pradeda „traukti“ į vieną pusę arba jį sunkiau valdyti, tai gali būti dėl kardaninio veleno ar jo komponentų problemų.
• Laisvumas: jei pastebite, kad kardaninis velenas turi laisvumo ar juda ašiniu būdu (pirmyn ir atgal), tai taip pat yra aiškus ženklas, kad jį reikia tikrinti.

Kardaninio veleno priežiūra ir remontas

Tinkama priežiūra gali žymiai prailginti velenų, sukančių automobilio ratus, tarnavimo laiką. Kardaniniai velenai, kaip ir bet kurios kitos mechaninės dalys, reikalauja nuolatinės priežiūros, siekiant užtikrinti ilgalaikį ir sklandų veikimą. Suprasdami, kas turi įtakos veleno nusidėvėjimui, ir imdamiesi tinkamų priežiūros priemonių, galite prailginti šios svarbios dalies tarnavimo laiką ir išvengti brangių remonto darbų.

Kardaninio veleno tarnavimo laikas ir jį trumpinantys veiksniai

Kardaninio veleno tarnavimo laikas labai priklauso nuo automobilio tipo, naudojimo sąlygų ir priežiūros kokybės. Daugelyje transporto priemonių, ypač visureigių ir sunkvežimių, kardaninis velenas gali tarnauti nuo 150 000 iki 250 000 kilometrų ar daugiau, jei yra tinkamai prižiūrimas ir eksploatuojamas. Tačiau šis skaičius nėra absoliutus ir gali ženkliai skirtis priklausomai nuo daugelio veiksnių.

Veiksniai, trumpinantys kardaninio veleno tarnavimo laiką:

• Netinkama priežiūra: jei šis komponentas nėra tinkamai prižiūrimas, jo guoliai gali nusidėvėti greičiau, o tai gali sukelti vibracijas, triukšmą ir galiausiai veleno gedimą.
• Blogi keliai ir ekstremalios sąlygos: važinėjant blogais keliais, kupinais duobių, akmenų ir nelygumų, velenas patiria didesnę apkrovą ir vibracijas. Važinėjant bekelėje, kur reikia nuolat keisti greitį ir kryptį, velenas gali patirti didesnį mechaninį stresą, ypač jei automobilis dažnai patenka į vandens ar purvo vonias.
• Agresyvus vairavimas: greitas startas, staigūs sustojimai ir intensyvus greitėjimas gali sukelti didesnę apkrovą kardaniniam velenui. Kai velenas yra veikiamas staigių sukimo momento pokyčių, jo komponentai, tokie kaip guoliai ir sąnariai, gali greičiau susidėvėti.
• Korozija ir druskos poveikis: važinėjant šaltomis žiemos sąlygomis, kai keliai yra barstomi druska, arba gyvenant prie jūros, kur druskingas oras gali paveikti automobilio metalines dalis, kardaninis velenas gali tapti korozijos auka.

Kardaninio veleno priežiūra ir profilaktika

Tinkama kardaninio veleno priežiūra yra būtina sklandžiam transporto priemonės pavaros darbui ir ilgaamžiškumui. Norint užtikrinti, kad kardaninis velenas tarnautų kuo ilgiau, svarbu laikytis tam tikrų priežiūros taisyklių ir vairavimo įpročių.

Rekomenduojamos priežiūros priemonės:

• Reguliarūs patikrinimai: periodiniai vizualiniai patikrinimai gali padėti anksti nustatyti susidėvėjimą, pažeidimus ar veleno disbalansą. Apžiūros metu mechanikai gali pastebėti didelius pažeidimus dėl korozijos, taip pat įlenkimų ar įtrūkimų požymių. Kiekvienos techninės priežiūros metu patikrinkite guminius dangtelius - jie yra ta dalis, kuri daro didžiausią įtaką kardaninio veleno tarnavimo laikui.
• Jungčių tepimas: kryžmines jungtis ir varančiuosius lankstus reikia reguliariai sutepti, kad būtų užtikrintas sklandus veikimas ir išvengta priešlaikinio nusidėvėjimo. Tepimas yra pagrindinė kardano priežiūros dalis, užtikrinanti jo ilgalaikį veikimą. Svarbu naudoti gamintojo rekomenduojamą tepalą ir užtepti jį ant visų judančių dalių. Ypatingą dėmesį skirkite šarnyrams, nes jie dažnai patiria didžiausias apkrovas.
• Balansavimas: kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas. Jei kardaninio veleno sukimosi metu atsiranda vibracijos, gali reikėti iš naujo subalansuoti kardaninį veleną, kad būtų užtikrintas tolygus šio komponento darbas, nes didelės vibracijos sąlygoja kitų transmisijos mazgų nusidėvėjimą.
• Tvirtinimo elementų tikrinimas: flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.
• Venkite ekstremalių sąlygų: stenkitės vengti važinėjimo ekstremaliomis sąlygomis, ypač jei jūsų automobilis nėra tam pritaikytas.
• Rūpinkitės korozijos prevencija: reguliariai plaukite automobilio apačią, kad pašalintumėte druskas ir kitus korozijos sukėlėjus. Galite apsvarstyti antikorozinį apdorojimą.
• Naudokite kokybiškas dalis: kai reikia keisti kardaninio veleno komponentus, svarbu rinktis aukštos kokybės dalis, atitinkančias gamintojo specifikacijas.
• Stebėkite vairavimo įpročius: lėtas ir sklandus greitėjimas bei švelnus stabdymas padės sumažinti mechaninį stresą kardaniniam velenui.
• Reguliarus techninis aptarnavimas: reguliarūs patikrinimai servise gali padėti laiku pastebėti nusidėvėjimo požymius.

Kardaninio veleno remontas ir keitimas

Kardaninio veleno remontas gali būti brangus ir sudėtingas. Paprastesnės užduotys, pavyzdžiui, kardano šarnyrinės jungties pakeitimas, yra palyginti nebrangios. Tačiau jei pats kardaninis velenas yra smarkiai pažeistas arba išbalansuotas, jį gali tekti keisti visą, o tai kainuoja brangiau bei reikalauja daugiau laiko. Remonto sudėtingumas priklauso nuo konkrečios problemos.

Kada remontuoti, o kada keisti?

• Remontas: remontuoti kardaninį veleną galima, jei gedimas yra nedidelis, pvz., kai susidėvi kardaniniai sujungimai (šarnyrai). Šarnyrus galima pakeisti naujais be būtinybės keisti visą veleną. Tačiau šarnyrų keitimas laikomas gan sudėtingu, nes tenka išardyti tam tikras dalis, o netinkamai atliktas darbas gali sukelti dar daugiau problemų. Jei kardaninis velenas prarado balansą, tai gali sukelti vibracijas važiuojant, o jo atstatymas reikalauja ne tik specializuotų įrankių, bet ir puikių įgūdžių.
• Keitimas: viso veleno keitimas tampa būtinu, kai atsiranda rimtesni pažeidimai. Jei kardaninis velenas yra smarkiai deformuotas, sulūžęs arba kitaip fiziškai pažeistas, paprasto remonto gali nepakakti. Jeigu kardaninis velenas yra stipriai sugadintas - sulūžęs arba deformuotas, rekomenduojame jį pakeisti nauju. Daugelis automobilių gamintojų, tokių kaip BMW, „Mercedes“, „Audi“, rekomenduoja keisti visą kardaninį veleną, o ne jungtį, kad būtų užtikrintas balansas ir patikimumas.

„Edler” autoservise atliekami visi kardaninių velenų remonto darbai, tokie kaip kryžmių, guolių, gumų, vamzdžių keitimas, ilginimas ir trumpinimas. Naudojama aukščiausio lygio moderni technika bei įrankiai, tik kokybiškos ir originalios automobilių dalys. Svarbu pasirinkti patikimą autoservisą, nes netinkamai atlikti remonto darbai ar nekokybiškai sumontuotos dalys gali sukelti rimtų techninių bei saugumo problemų. Kokybiški autoservisai atlieka darbą greičiau ir efektyviau, nes jų specialistai turi daug patirties ir naudoja tinkamus įrankius.
