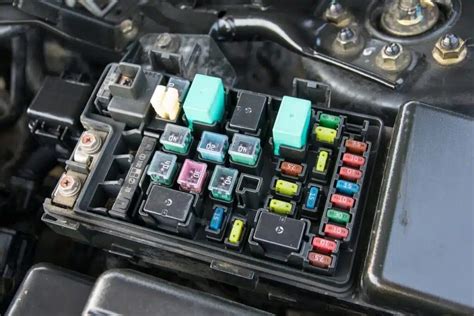

Saugiklių dėžutė yra pagrindinis transporto priemonės elektros skirstymo mazgas. Joje esantys saugikliai apsaugo automobilio elektros grandines nuo viršįtampių, nutraukdami srovę gedimo atveju. Apie bloko gedimus dažniausiai praneša nuolat perdegantys saugikliai, išsilydęs korpusas arba visiškas susijusių elektros prietaisų sistemos neveikimas.
Citroen Xsara ir Xsara Picasso modeliuose naudojamos dvi pagrindinės saugiklių dėžutės: viena variklio skyriuje, kita - salone. Priklausomai nuo automobilio konfigūracijos ir pagaminimo metų, gali skirtis saugiklių blokų išdėstymas ir jų dizainas.
Variklio skyriaus saugiklių dėžutė
Šis blokas yra atsakingas už pagrindines variklio valdymo sistemas, aušinimą ir apšvietimą. Dėl skirtingų modelio modifikacijų, variklio skyriuje gali būti naudojami du skirtingi saugiklių tipai (1 tipo ir 2 tipo).
1 tipo saugiklių išdėstymas
| Saugiklis | Amperai | Paskirtis |
|---|---|---|
| MF1 | 70A | BB maitinimas, valytuvai, galinio lango šildymas |
| MF2 | 70A | Ventiliatoriaus grupė |
| MF6 | 30A | Artimųjų šviesų relė |
| F14 | 20A | Diagnostikos jungtis |
| F25 | 15A | Kuro siurblys |
2 tipo saugiklių išdėstymas
| Saugiklis | Amperai | Paskirtis |
|---|---|---|
| 1 | 10A | Atbulinės eigos žibintai, aušinimo skysčio jutiklis |
| 2 | 15A | Kuro siurblio grandinė |
| 15 | 30A | Variklio jutikliai, degimo ritės, purkštukai |
| 17 | 30A | Priekiniai valytuvai |
Salono saugiklių dėžutė
Salone esantis saugiklių blokas valdo komforto įrangą, apšvietimą ir pagalbines sistemas. Svarbu atkreipti dėmesį, kuris saugiklis atsako už konkrečią funkciją, ypač kai kalbama apie automobilio cigaretės degiklio lizdą.
Cigaretės degiklio saugiklis
- 1 tipo saugiklių blokuose už cigaretės degiklį atsakingas 23 numerio (20A) saugiklis.
- 2 tipo saugiklių blokuose už cigaretės degiklį, salono apšvietimą ir 12V lizdą atsakingas 22 numerio (20A) saugiklis.
Saugiklių funkcijų pavyzdžiai (1 tipas)
- A (20A) - Centrinis užraktas
- B (25A) - Priekinio stiklo valytuvai
- C (30A) - Galinio lango ir veidrodėlių šildymas
- F17 (15A) - Automagnetola
- F26 (5A) - Elektra valdomi veidrodėliai
„Citroen Xsara Picasso 2000–2010“ saugiklių dėžutės schema su priskyrimu ir vieta
Kilus abejonėms dėl saugiklio būklės, visada rekomenduojama naudoti specialų įrankį saugiklių išėmimui ir vizualiai patikrinti, ar viduje esanti vielutė nėra nutrūkusi. Jei pakeistas saugiklis vėl perdega, būtina patikrinti elektros grandinę dėl galimo trumpojo jungimo.
