BMW Saugiklių ir Relių Reikšmės: Išsamus Vadovas

Šis vadovas skirtas BMW E61 (universalas, gaminamas 2003-2010 metais) savininkams, ieškantiems išsamios informacijos apie saugiklių ir relių išdėstymą bei funkcijas. BMW E61, penktosios serijos modelis, pasižymi sudėtinga elektros sistema, kurios tinkamas veikimas priklauso nuo gerai veikiančių saugiklių ir relių. Šiame straipsnyje rasite visą reikalingą informaciją apie saugiklių vietas, schemas ir reikšmes, kad galėtumėte savarankiškai diagnozuoti ir pašalinti elektros problemas savo automobilyje.

Atsarginiai saugikliai ir plastikiniai pincetai turi būti vairuotojo įrankių rinkinyje.

Saugiklių Funkcija ir Svarba

Saugikliai yra vienkartiniai apsaugos įtaisai, skirti nutraukti elektros grandinę, kai srovė viršija leistiną ribą. Tai apsaugo jautrius elektroninius komponentus nuo sugadinimo, kuris gali atsirasti dėl trumpojo jungimo ar perkrovos. Kiekvienas saugiklis yra skirtas tam tikrai srovės stiprumui, nurodytam amperais (A). Jei grandinėje atsiranda per didelė srovė, saugiklis "perdega", nutraukdamas grandinę ir apsaugodamas komponentus.

BMW E61 turi daugybę elektros sistemų, įskaitant apšvietimą, langų kėliklius, centrinį užraktą, variklio valdymo sistemą ir kt. Kiekvienai iš šių sistemų yra skirti atskiri saugikliai, užtikrinantys, kad gedimas vienoje sistemoje nepaveiktų kitų.

Saugiklių Dėžučių Vietos BMW E61

BMW E61 saugikliai yra išdėstyti keliose vietose automobilyje. Žinojimas, kur jie yra, yra būtinas norint greitai ir efektyviai rasti ir pakeisti perdegusį saugiklį:

• Pirštinių Dėtuvė (Keleivio Pusėje): Pagrindinė saugiklių dėžutė yra už pirštinių dėtuvės. Norėdami ją pasiekti, atidarykite pirštinių dėtuvę ir atsukite dvi fiksavimo rankenėles (arba du fiksavimo elementus, esančius jos viršuje).
• Bagažinė: Kita saugiklių dėžutė yra bagažinėje, dešinėje pusėje, po dangteliu arba už apdailos plokštės. Norėdami ją pasiekti, turite nuimti apsauginį dangtelį.
• Variklio Skyrius: Kai kurie saugikliai ir relės yra išdėstyti ir variklio skyriuje.

Svarbu atkreipti dėmesį, kad saugiklių išdėstymas ir funkcijos gali šiek tiek skirtis priklausomai nuo konkretaus E61 modelio, gamybos metų ir įdiegtos įrangos.

Kaip Rasti Saugiklių Schemą

Saugiklių schema, rodanti kiekvieno saugiklio numerį ir funkciją, paprastai yra pateikiama vienoje iš šių vietų:

• Savininko vadovas: Detaliausia informacija apie saugiklius ir jų funkcijas yra savininko vadove.
• Saugiklių dėžutės dangtelis: Dažnai schema būna atspausdinta ant pačios saugiklių dėžutės dangtelio vidinės pusės.
• Internetiniai resursai: Yra daugybė internetinių forumų ir svetainių, skirtų BMW automobiliams, kuriuose galite rasti saugiklių schemas, atitinkančias jūsų modelį.

Saugiklių schemoje kiekvienas saugiklis yra pažymėtas numeriu ir nurodyta, kurią sistemą jis apsaugo. Pavyzdžiui, saugiklis numeris 1 gali apsaugoti priekinius žibintus, o saugiklis numeris 5 - valytuvus. Ši schema yra būtina norint nustatyti, kuris saugiklis yra susijęs su gedimu.

Saugiklių Tipai ir Amperai

BMW E61 automobiliuose naudojami kelių tipų saugikliai, kurie skiriasi dydžiu, spalva ir maksimalia srove (amperais). Svarbu naudoti tinkamo tipo ir amperų saugiklį, norint užtikrinti tinkamą sistemos apsaugą. Netinkamas saugiklis gali per anksti perdegti arba, priešingai, neapsaugoti grandinės nuo pažeidimų.

Mini ir Standartiniai Saugikliai

• Mini Saugikliai: Yra mažiausio dydžio ir dažniausiai naudojami mažesnės galios grandinėms, tokioms kaip salono apšvietimas ar prietaisų skydelis. Jų amperai paprastai svyruoja nuo 5A iki 20A.
• Standartiniai Saugikliai: Yra didesni už mini ir naudojami didesnės galios grandinėms, tokioms kaip langų kėlikliai ar centrinis užraktas. Jų amperai gali siekti nuo 30A iki 80A ar net daugiau.

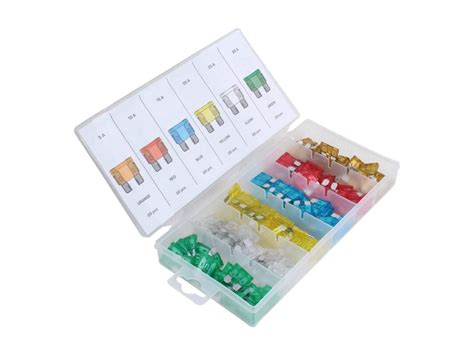

Spalvinis Kodavimas

Kiekvienas saugiklis turi spalvinį kodą, kuris nurodo jo amperų skaičių. Štai keletas dažniausiai pasitaikančių spalvų ir atitinkamų amperų:

• Ruda: 7.5A
• Raudona: 10A
• Mėlyna: 15A
• Geltona: 20A
• Skaidri: 25A
• Žalia: 30A
• Oranžinė: 40A

Visada vadovaukitės automobilio savininko vadovu arba saugiklių schemą, norėdami sužinoti tikslius kiekvieno saugiklio amperus.

BMW E61 Saugiklių Reikšmės (Išplėstinis Pavyzdys)

Žemiau pateikiama išsamesnė saugiklių schema. Atkreipkite dėmesį, kad ši lentelė yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus modelio ir komplektacijos. Visada pasitikrinkite savo automobilio savininko vadovą arba saugiklių schemą ant dėžutės dangtelio, kad gautumėte tikslias reikšmes.

Saugiklių Dėžutė Pirštinių Dėtuvėje

Čia pateikiamos saugiklių reikšmės, esančios pirštinių dėtuvėje:

• Lango valytuvas: 30A
• Langų ir žibintų apiplovimas: 30A
• Garso signalas: 15A
• Vidaus apšvietimas, bagažinės apšvietimas, lango apiplovimas: 20A
• Stoglangis: 20A
• El. langų pakėlėjas, Centrinis užraktas: 30A
• Papildomas ventiliatorius: 20A
• ASC: 25A
• Šildomi purkštukai, kondicionierius: 15A
• Vairuotojo sėdynės reguliavimas: 30A
• Servotronic'as: 8A
• Vairo kolonėlės reguliavimas, vairuotojo sėdynės reguliavimas: 30A
• Variklio valdymo sistema, blokavimas nuo vagystės: 5A
• Diagnostikos jungtis, variklio valdymo sistema: 8A
• LCM (šviesos modulis): 5A
• ABS dyzelinio variklio, ASC, kuro siurblys: 10A
• Skydelis: 5A
• EDC, PDC: 5A
• Galinio stiklo šildymas, šildymas, kondicionierius, papildomas ventiliatorius: 8A
• Vairuotojo sėdynės reguliavimas, fotochrominis veidrodis: 22A
• Papildomas ventiliatorius: 30A
• Šildymas, stovėjimo šildymas: 10A
• Pavarų perjungimo kulisos apšvietimas, skydelio apšvietimas: 5A
• MID, Radijo imtuvas: 8A
• Stiklo valytuvas: 5A
• El. langų pakėlėjas, centrinis užraktas: 30A
• Šildytuvo ventiliatorius, kondicionierius: 30A
• Išorinio veidrodžio reguliavimas, el. langų pakėlėjas, centrinis užraktas: 30A
• ABS benzininio ir dyzelinio variklių: 25A
• ABS benzininio variklio, ASC, kuro siurblys: 10A
• Sėdynių šildymas: 15A
• Vairo šildymas: 10A
• Pavarų perjungimo kulisos apšvietimas, diagnostikos jungtis, garso signalas: 5A
• Airbag, kosmetinio veidrodžio apšvietimas: 8A
• Skydelis: 5A
• Airbag, stop signalas, greičio reguliatorius, šviesos modulis: 5A
• Borto monitorius, radijo imtuvas, telefonas, galinio stiklo apiplovimo siurbliukas, galinio stiklo valytuvas: 5A
• Multifunkcinis vairas, MID: 8A

Saugiklių Dėžutė Bagažinėje

Čia pateikiamos saugiklių reikšmės, esančios bagažinėje:

• Galinio lango užuolaidėlė: 46A
• Stovėjimo šildymas, stovėjimo ventiliacija: 15A
• Stovėjimo šildymas (Webasto): 15A
• Signalizacija: 5A
• Galinio lango šildymas: 30A
• Pneumatinė amortizacija: 8A
• Pneumatinė amortizacija: 30A
• Prikurke (cigarečių degiklis): 30A
• Centrinis užraktas: 8A
• Kuro siurblys: 15A
• Galinio stiklo apiplovimo siurblys: 20A
• EDC: 15A
• PDC (Parktronic'as): 5A
• Borto monitorius, CD player'is, CD changer'is, Navi: 30A
• Telefonas: 10A
• Borto monitorius, Navi, radijo imtuvas, telefonas: 66A

Pavyzdinė Saugiklių Lentelė (Gali skirtis)

Ši lentelė yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus modelio:

Relių Išdėstymas ir Funkcijos

Relės, panašiai kaip ir saugikliai, yra svarbios elektros sistemos dalys. Jos naudojamos valdyti didesnės galios grandines su mažesne srove. Pavyzdžiui, relė gali būti naudojama įjungti starterį, kuris reikalauja didelės srovės, naudojant mažą srovę iš užvedimo spynos.

Relių išdėstymas BMW E61 taip pat gali skirtis priklausomai nuo modelio ir gamybos metų. Dažniausiai relės yra išdėstytos šalia saugiklių dėžučių, tiek pirštinių dėtuvėje, tiek bagažinėje, tiek variklio skyriuje. Štai keletas pavyzdžių relių funkcijų:

• Valytuvo Relė: Valdo priekinio stiklo valytuvų veikimą.
• Kuro Siurblio Relė: Įjungia ir išjungia kuro siurblį.
• Starterio Relė: Įjungia starterį, kai pasukamas užvedimo raktelis.
• Žibintų Relė: Valdo priekinių ir galinių žibintų veikimą.
• Kondicionieriaus Relė: Įjungia kondicionieriaus kompresorių.
• Akumuliatoriaus srovės stebėjimo relė
• Aktyviosios pakabos kompresoriaus relė

Norint nustatyti konkrečios relės funkciją, reikėtų pasitikrinti automobilio savininko vadovą arba techninę dokumentaciją. Taip pat, ant pačios relės gali būti nurodyta jos funkcija arba schema.

Kaip Patikrinti ir Pakeisti Saugiklį

Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Štai žingsnis po žingsnio instrukcija:

1. Išjunkite automobilio degimą: Prieš keisdami saugiklį, išjunkite variklį ir ištraukite raktą iš spynelės. Atjunkite neigiamą akumuliatoriaus gnybtą, kad sumažintumėte trumpojo jungimo riziką.
2. Nustatykite problemą: Pirmiausia, nustatykite, kuri elektros funkcija neveikia. Pavyzdžiui, jei neveikia radijas, greičiausiai problema yra su radijo saugikliu.
3. Suraskite saugiklių dėžutę: Remdamiesi savininko vadovu arba schema, suraskite saugiklių dėžutę, kurioje yra sugedęs saugiklis (pirštinių dėtuvėje, bagažinėje arba variklio skyriuje).
4. Atidarykite saugiklių dėžutę: Atidarykite dėžutės dangtelį.
5. Patikrinkite Saugiklių Schemą ir Identifikuokite Saugiklį: Atidarykite saugiklių dėžutės dangtelį ir pažiūrėkite į schemą, kad nustatytumėte, kuris saugiklis yra atsakingas už neveikiančią funkciją.
6. Patikrinkite Saugiklį: Išimkite saugiklį pincetu (dažnai būna saugiklių dėžutėje) arba reples. Apžiūrėkite saugiklį. Jei saugiklio viduje esanti vielutė yra nutrūkusi, saugiklis yra perdegęs. Taip pat galite naudoti multimetrą, nustatę jį į varžos matavimo režimą (Ω) ir prijungę zondus prie abiejų saugiklio galų. Jei multimetras rodo nulį arba labai mažą varžą, saugiklis yra sveikas. Jei rodo begalinę varžą, saugiklis yra perdegęs.
7. Pakeiskite Saugiklį: Įdėkite naują, tokios pačios amperų vertės saugiklį. Svarbu naudoti tinkamą amperų vertę, kad apsaugotumėte grandinę nuo perkrovos.
8. Patikrinkite Funkciją: Įjunkite automobilio degimą ir patikrinkite, ar neveikianti funkcija dabar veikia.
9. Uždarykite saugiklių bloką: Uždarykite saugiklių bloko dangtelį.

Jei pakeitus saugiklį, jis vėl perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.

Dažniausios Priežastys, Kodėl Perdega Saugikliai

Saugiklio perdegimas paprastai rodo problemą elektros grandinėje. Štai keletas dažniausių priežasčių:

• Trumpasis jungimas: Trumpasis jungimas atsiranda, kai elektros srovė randa netiesioginį kelią į žemę, apeinant normalius grandinės komponentus. Tai sukelia staigų srovės padidėjimą, kuris perdegina saugiklį.
• Perkrova: Perkrova atsiranda, kai grandinėje teka daugiau srovės, nei ji yra skirta. Tai gali atsitikti, jei prie grandinės prijungiama per daug prietaisų arba jei vienas iš prietaisų sunaudoja daugiau srovės nei turėtų.
• Pažeisti laidai: Pažeisti arba nusidėvėję laidai gali sukelti trumpuosius jungimus arba perkrovas.
• Netinkami komponentai: Netinkamai veikiantys elektros komponentai, tokie kaip varikliai, relės ar jungikliai, gali sukelti per didelį srovės suvartojimą.

Svarbūs Patarimai ir Atsargumo Priemonės

Dirbant su automobilio elektros sistema, svarbu laikytis tam tikrų atsargumo priemonių, kad išvengtumėte sužalojimų ir sugadinimų:

• Atjunkite Akumuliatorių: Prieš atlikdami bet kokius darbus su elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą. Tai sumažins trumpojo jungimo riziką.
• Naudokite Tinkamus Įrankius: Naudokite tinkamus įrankius, skirtus darbui su elektra.
• Pasitikrinkite Savininko Vadovą: Visada pasitikrinkite savo automobilio savininko vadovą, norint rasti tikslią informaciją apie saugiklių ir relių išdėstymą bei funkcijas.
• Būkite Atsargūs Su Vandeniu: Venkite vandens patekimo ant elektros komponentų.
• Visada turėkite atsarginių saugiklių komplektą savo automobilyje.
• Niekada nenaudokite saugiklių su didesniu amperazu, nei nurodyta, nes tai gali sukelti rimtą žalą elektros sistemai ir net sukelti gaisrą.
• Jei Abejojate, Kreipkitės Į Specialistą: Jei nesate tikri, kaip išspręsti problemą, geriau kreiptis į kvalifikuotą automobilių elektriką.

Diagnostikos Įrankiai

Jei susiduriate su nuolatiniu saugiklių perdegimu, gali būti naudinga naudoti diagnostikos įrankius, kad nustatytumėte problemos priežastį. Štai keletas įrankių, kurie gali padėti:

• Multimetras: Multimetras gali būti naudojamas matuoti įtampą, srovę ir varžą grandinėje, padedant nustatyti trumpuosius jungimus ar perkrovas.
• Grandinės testeris: Grandinės testeris yra paprastas įrankis, skirtas patikrinti, ar grandinėje yra srovė.
• OBD II skaitytuvas: OBD II skaitytuvas gali nuskaityti automobilio kompiuterio saugomus gedimų kodus, suteikiant užuominų apie galimas elektros problemas.

Naudodami šiuos įrankius, galite efektyviau nustatyti ir išspręsti elektros problemas savo BMW E61.
