BMW 525tds Kuro Siurblio Reguliavimas ir Common Rail Sistemos Ypatumai

BMW automobiliai garsėja savo kokybe ir ilgaamžiškumu, tačiau net ir jie reikalauja reguliarios priežiūros. Vienas iš svarbiausių mazgų dyzeliniuose varikliuose yra kuro tiekimo sistema, o ypač - aukšto slėgio kuro siurblys. Šio komponento gedimai gali sukelti rimtų variklio veikimo sutrikimų ar net visišką jo sustojimą.

Šiame straipsnyje detaliai nagrinėsime BMW E39 dyzelinių variklių aukšto slėgio siurblių tipus, jų veikimo principus, dažniausiai pasitaikančius gedimus, diagnostikos metodus, remonto galimybes bei prevencines priežiūros priemones.

BMW E39 Dyzelinių Variklių Kuro Siurblių Tipai

BMW E39 serijoje buvo montuojami kelių skirtingų tipų dyzeliniai varikliai, kurie naudojo skirtingas kuro įpurškimo sistemas ir atitinkamai skirtingus kuro siurblius.

BMW E39 525tds (M51 variklis)

Šis modelis naudoja senesnės kartos paskirstymo tipo siurblį Bosch VP37. Nors jis ir sukelia slėgį kurui, jo veikimo principas ir slėgio lygis yra gerokai žemesnis nei Common Rail sistemose. Šio siurblio pagrindinė problema dažniausiai būna ne mechaninė dalis, o elektroninis valdymo blokas (PSG5), integruotas pačiame siurblyje.

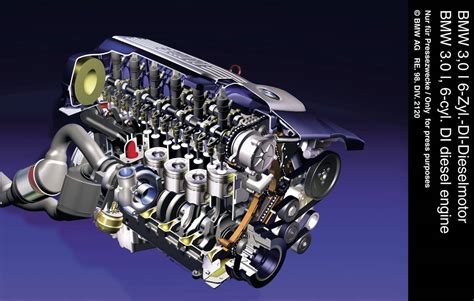

BMW E39 525d ir 530d (M57 variklis)

Šie modeliai naudoja modernią Common Rail tiesioginio įpurškimo sistemą. Čia jau naudojamas tikras aukšto slėgio siurblys, dažniausiai Bosch CP1 (Common Rail Pump 1). Šis siurblys sukuria labai aukštą slėgį (iki 1350 barų ar daugiau, priklausomai nuo modifikacijos) bendroje kuro magistralėje (Common Rail), iš kurios kuras paskirstomas į purkštukus. Kai kalbama apie "E39 aukšto slėgio siurblio problemas", dažniausiai turimi omenyje būtent M57 variklių CP1 siurbliai.

Aukšto Slėgio Kuro Siurblio (Bosch CP1) Vaidmuo M57 Variklyje (525d, 530d)

Common Rail sistemoje aukšto slėgio siurblys (CP1) yra varomas variklio paskirstymo mechanizmo (dažniausiai grandine) ir atlieka vieną kritiškai svarbią funkciją: sukurti ir palaikyti labai aukštą kuro slėgį bendroje magistralėje. Šis slėgis yra būtinas tam, kad elektroniniu būdu valdomi purkštukai galėtų labai tiksliai ir smulkiai išpurkšti kurą tiesiai į degimo kameras reikiamu momentu ir reikiamu kiekiu.

Veikimo Principas

• Žemo slėgio siurblys (esantis bake arba po automobiliu) tiekia kurą iš bako per kuro filtrą į aukšto slėgio siurblį.
• Aukšto slėgio siurblys (CP1) suspaudžia šį kurą iki labai aukšto slėgio. Siurblyje yra keli (dažniausiai trys) stūmokliukai, varomi ekscentrinio veleno.
• Suspaustas kuras patenka į bendrą aukšto slėgio magistralę (Common Rail).
• Slėgį magistralėje nuolat stebi slėgio jutiklis, o reguliuoja slėgio reguliatorius (dažnai montuojamas ant siurblio arba pačios magistralės). Variklio valdymo blokas (ECU/DDE) pagal poreikį (apkrova, sūkiai) duoda komandas slėgio reguliatoriui palaikyti optimalų slėgį.
• Iš magistralės kuras aukšto slėgio vamzdeliais keliauja į purkštukus, kurie, gavę signalą iš ECU/DDE, atsidaro ir įpurškia kurą į cilindrus.

Supratimas, kad CP1 siurblys tik generuoja slėgį, o ne tiesiogiai valdo įpurškimą (kaip senesni paskirstymo tipo siurbliai), yra svarbus diagnozuojant problemas. Gedimai gali būti susiję tiek su pačiu siurbliu, tiek su slėgio reguliavimu, tiek su kitais sistemos komponentais.

Dažniausiai Pasitaikantys Aukšto Slėgio Siurblio (CP1) Gedimai ir Jų Simptomai (E39 525d, 530d)

CP1 siurbliai yra laikomi gana patikimais, ypač lyginant su kai kuriais vėlesnių kartų siurbliais ar kitų gamintojų analogais, tačiau dėl amžiaus, prastos kuro kokybės, netinkamos priežiūros ar tiesiog natūralaus nusidėvėjimo jie gali sugesti. Dažniausi simptomai, galintys rodyti aukšto slėgio siurblio problemą:

• Sunkus variklio užvedimas, ypač šilto: Siurbliui sunkiai sekasi sukurti pakankamą slėgį magistralėje, reikalingą užvedimui. Kartais variklis užsiveda tik ilgai sukant starteriu.
• Variklis visai neužsiveda: Jei siurblys visiškai nesukuria slėgio arba sukuriamas slėgis yra per žemas, variklio valdymo blokas neleis purkštukams atsidaryti ir variklis neužsives.
• Netolygus variklio darbas tuščiąja eiga, vibracijos: Nepastovus slėgis magistralėje gali lemti netolygų kuro padavimą ir variklio "kosėjimą".
• Galios praradimas važiuojant, ypač akseleruojant: Varikliui reikalaujant daugiau galios, siurblys nesugeba palaikyti reikiamo aukšto slėgio, todėl variklis "užmiega", netraukia.
• Padidėjęs dūmingumas (juodi dūmai): Nors dažniau siejamas su purkštukų ar oro tiekimo problemomis, neteisingas slėgis taip pat gali prisidėti prie nevisiško kuro sudegimo.
• Variklio gesimas važiuojant: Esant kritiniam slėgio kritimui, variklio valdymo blokas gali išjungti variklį saugumo sumetimais.
• Specifiniai klaidų kodai variklio valdymo bloke: Kompiuterinė diagnostika dažnai užfiksuoja klaidas, susijusias su kuro slėgiu magistralėje (pvz., P0087 - Fuel Rail/System Pressure - Too Low, P0190 - Fuel Rail Pressure Sensor Circuit Malfunction, P1190 - Rail Pressure Control Valve Fault ar panašūs).

Svarbu pabrėžti: šie simptomai nėra išskirtinai aukšto slėgio siurblio gedimo požymiai. Panašius simptomus gali sukelti ir kiti Common Rail sistemos komponentų gedimai:

• Užsikimšęs kuro filtras.
• Gendantis žemo slėgio kuro siurblys (bake arba po dugnu).
• Sugedęs kuro slėgio reguliatorius (ant siurblio arba magistralės).
• Sugedęs kuro slėgio jutiklis magistralėje.
• Praleidžiantys (nesandarūs) purkštukai (labai dažna priežastis!).
• Nesandarūs aukšto slėgio vamzdeliai ar jungtys.
• Oro patekimas į kuro sistemą.

Todėl tiksli diagnostika yra kritiškai svarbi, norint išvengti brangaus ir galbūt nereikalingo aukšto slėgio siurblio keitimo.

M51 Variklio (E39 525tds) VP37 Siurblio Specifika ir Gedimai

Nors techniškai nėra "aukšto slėgio" Common Rail prasme, E39 525tds naudojamas Bosch VP37 paskirstymo siurblys taip pat turi savų problemų. Pagrindinis jo skirtumas - jis ne tik sukelia slėgį, bet ir paskirsto kurą kiekvienam cilindrui reikiamu momentu bei valdo įpurškimo kampą. Dažniausia ir liūdniausiai pagarsėjusi VP37 problema yra elektroninio valdymo bloko (PSG5) gedimas. Šis blokas yra integruotas pačiame siurblyje ir yra jautrus temperatūros svyravimams bei vibracijoms.

VP37 (PSG5) gedimo simptomai dažnai būna:

• Staigus variklio gesimas važiuojant ir nebeužsivedimas.
• Variklis neužsiveda, ypač kai karštas (po važiavimo pastovėjus).
• Klaidų kodai, susiję su siurblio valdymo bloku arba įpurškimo kampo reguliavimu.

Mechaninė VP37 dalis yra gana patvari, tačiau elektronika - silpnoji vieta. Laimei, PSG5 blokai yra remontuojami specializuotose dirbtuvėse, kas yra pigiau nei keisti visą siurblį.

Diagnostika: Kaip Nustatyti Tikrąją Problemos Priežastį?

Įtarus aukšto slėgio kuro sistemos gedimą BMW E39 (ypač M57 varikliuose), būtina atlikti nuoseklią diagnostiką. Skubotas sprendimas keisti brangų aukšto slėgio siurblį dažnai būna klaidingas.

Diagnostikos žingsniai (M57)

1. Kompiuterinė diagnostika: Pirmas ir svarbiausias žingsnis. Reikia nuskaityti variklio valdymo bloko (DDE) klaidų kodus naudojant kokybišką diagnostikos įrangą (pvz., INPA, ISTA/D, Autel, Launch ar pan.). Svarbu ne tik nuskaityti kodus, bet ir stebėti gyvus parametrus (Live Data):
   • Faktinis kuro slėgis magistralėje (Rail Pressure Actual): Stebėti sukant starteriu (turi pasiekti bent 200-250 barų, kad variklis užsivestų) ir dirbant varikliui įvairiomis apkrovomis.
   • Norimas kuro slėgis magistralėje (Rail Pressure Setpoint/Target): Palyginti su faktiniu slėgiu. Didelis neatitikimas rodo problemą.
   • Žemo slėgio kuro tiekimo slėgis (Low Pressure Fuel Supply): Patikrinti, ar aukšto slėgio siurblys gauna pakankamai kuro (paprastai turi būti apie 3.5-4 bar).
   • Kuro slėgio reguliatoriaus darbo ciklas (Duty Cycle): Parodo, kaip intensyviai ECU/DDE bando reguliuoti slėgį.
   • Purkštukų korekcijos (Injection Quantity Correction): Didelės teigiamos ar neigiamos korekcijos gali rodyti purkštukų problemas, kurios gali imituoti siurblio gedimą.
2. Žemo slėgio sistemos patikra: Įsitikinti, kad žemo slėgio siurblys veikia tinkamai ir kuro filtras nėra užsikimšęs. Mechaninis slėgio matavimas prieš aukšto slėgio siurblį yra patikimas būdas tai patikrinti. Taip pat patikrinti, ar sistemoje nėra oro.
3. Purkštukų sandarumo (grįžtamosios srovės) testas (Leak-off test): Labai svarbus testas. Prie kiekvieno purkštuko grįžtamosios kuro linijos prijungiamos matavimo kolbutės ar švirkštai. Varikliui dirbant tuščiąja eiga (arba sukant starteriu, jei neužsiveda), stebimas kuro kiekis, grįžtantis iš kiekvieno purkštuko. Jei vienas ar keli purkštukai grąžina gerokai daugiau kuro nei kiti, jie yra nesandarūs ir "numeta" slėgį iš magistralės. Tai viena dažniausių priežasčių, kodėl klaidingai diagnozuojamas aukšto slėgio siurblio gedimas.
4. Slėgio reguliatoriaus patikra: Kartais problema būna ne pačiame siurblyje, o jo slėgio reguliatoriuje. Jį galima bandyti pakeisti atskirai (jei įmanoma pagal konstrukciją) arba patikrinti jo veikimą stebint parametrus diagnostikos įranga.
5. Aukšto slėgio siurblio našumo testas: Sudėtingesnis testas, dažnai reikalaujantis specialios įrangos arba siurblio demontavimo ir patikros stende. Kartais galima preliminariai įvertinti pagal tai, kaip greitai sukant starteriu kyla slėgis magistralėje (jei kiti komponentai patikrinti ir geri).
6. Sistemos sandarumo patikra: Apžiūrėti aukšto slėgio vamzdelius, jungtis, pačią magistralę ieškant kuro nuotėkių.

Diagnostika VP37 (M51)

• Kompiuterinė diagnostika yra esminė, ieškant klaidų, susijusių su siurblio elektronika (PSG5) ar įpurškimo kampu.
• Patikrinti maitinimą ir masę į siurblio valdymo bloką.
• Jei įtariamas elektronikos gedimas, dažniausiai siurblį reikia siųsti specializuotoms dirbtuvėms patikrai ir remontui.

Remonto ir Keitimo Galimybės

Nustačius, kad problema yra būtent aukšto slėgio siurblyje, yra kelios galimybės:

1. Keitimas nauju originaliu siurbliu (OEM): Brangiausias, bet patikimiausias variantas. Užtikrina ilgiausią tarnavimo laiką ir garantiją.
2. Keitimas nauju aukštos kokybės pakaitalu: Kai kurie gamintojai (pvz., Bosch, jei tai nebuvo originalus tiekėjas, ar kiti specializuoti gamintojai) siūlo naujus siurblius. Kaina gali būti šiek tiek mažesnė nei OEM, kokybė paprastai gera.
3. Keitimas restauruotu (atnaujintu) siurbliu: Populiarus variantas dėl kainos ir kokybės santykio. Siurblys yra išardomas, pakeičiamos susidėvėjusios dalys (sandarikliai, stūmokliukai, vožtuvai), surenkamas ir patikrinamas stende. Svarbu rinktis patikimą restauravimo įmonę, suteikiančią garantiją (pvz., Bosch autorizuoti servisai dažnai siūlo gamykliškai restauruotus siurblius). Esamo siurblio remontas gali būti pigesnis nei restauruoto siurblio pirkimas.
4. Keitimas naudotu siurbliu: Pigiausias, bet ir rizikingiausias variantas. Nėra jokių garantijų dėl naudoto siurblio būklės ir likusio resurso. Rekomenduojama tik kaip laikinas sprendimas arba jei biudžetas labai ribotas, ir yra galimybė gauti siurblį iš patikimo šaltinio su minimalia rida.

Svarbūs aspektai keičiant ar remontuojant:

• Švara: Common Rail sistema yra labai jautri nešvarumams. Dirbant su ja, būtina užtikrinti maksimalią švarą.
• Sistemos nuorinimas: Po bet kokių darbų, susijusių su kuro sistemos ardymu, būtina tinkamai nuorinti sistemą pagal gamintojo nurodymus.
• Kodavimas/Adaptacijos: Kai kuriais atvejais gali reikėti atlikti tam tikras adaptacijas ar kodavimo procedūras per diagnostikos įrangą po siurblio ar reguliatoriaus keitimo.
• Susijusių dalių keitimas: Keičiant aukšto slėgio siurblį, ypač jei senasis buvo sugedęs dėl vidinio irimo, primygtinai rekomenduojama pakeisti kuro filtrą, patikrinti ir galbūt praplauti visą kuro sistemą bei patikrinti/išvalyti/pakeisti purkštukus, kad naujas siurblys nebūtų iškart sugadintas.

Prevencinė Priežiūra: Kaip Prailginti Siurblio Tarnavimo Laiką?

Nors visiškos apsaugos nuo gedimų nėra, tam tikros priemonės gali padėti prailginti BMW E39 aukšto slėgio kuro siurblio (tiek CP1, tiek VP37) tarnavimo laiką:

• Kokybiškas kuras: Naudokite tik kokybišką dyzeliną iš patikimų degalinių. Prastas kuras gali turėti nepakankamas tepimo savybes, vandens ar mechaninių priemaišų, kurios kenkia tiek žemo, tiek aukšto slėgio siurbliams bei purkštukams.
• Reguliarus kuro filtro keitimas: Keiskite kuro filtrą pagal gamintojo rekomenduojamą intervalą ar net dažniau, ypač jei abejojate kuro kokybe. Kokybiškas filtras sulaiko priemaišas ir vandenį.
• Venkite važinėti beveik tuščiu baku: Kuro siurbliai yra tepami ir aušinami pačiu kuru. Važinėjant su minimaliu kuro kiekiu, siurblys gali perkaisti.
• Periodiškas žemo slėgio sistemos patikrinimas: Įsitikinkite, kad žemo slėgio siurblys veikia tinkamai ir sukuria pakankamą slėgį.
• Kuro priedų naudojimas (atsargiai): Kai kurie priedai gali pagerinti kuro tepimo savybes, valyti sistemą ar surišti vandenį. Naudokite juos saikingai ir rinkitės tik patikimų gamintojų produktus, skirtus Common Rail sistemoms.
• Laiku šalinkite kitus gedimus: Jei pastebite variklio veikimo sutrikimus, nedelskite su diagnostika ir remontu. Ignoruojamos problemos gali privesti prie brangesnių gedimų.

Kuro Matuoklės Gedimo Požymiai ir Keitimas BMW 525tds Modelyje

Nors straipsnio tema susijusi su kuro siurblio reguliavimu, svarbu paminėti ir kuro matuoklės problemas, kurios gali klaidinti dėl kuro sistemos gedimų.

Kuro matuoklės gedimo požymiai:

• Netikslus kuro lygio rodymas prietaisų skydelyje (pvz., rodo pilną baką, nors jis beveik tuščias, arba atvirkščiai).
• Kuro lygio indikatorius visiškai neveikia.
• Variklio gedimo lemputė užsidega dėl kuro sistemos problemų.

Jei pastebite bent vieną iš šių požymių, rekomenduojama nedelsiant kreiptis į autoservisą, kad būtų atlikta diagnostika ir prireikus pakeista kuro matuoklė.

Kuro matuoklės keitimas BMW 525tds modelyje

Kuro matuoklės keitimas paprastai atliekamas nuimant degalų siurblio modulį iš kuro bako. Šis procesas reikalauja tikslumo ir specialių įrankių:

1. Paruošimas: Automobilis pakeliamas, atjungiama akumuliatoriaus minuso gnybtas.
2. Prieiga prie kuro siurblio modulio: Modulis dažniausiai yra po galine sėdyne. Reikia nuimti sėdynės apmušalą ir prieiti prie dangtelio.
3. Dangtelio nuėmimas: Atsukami varžtai, laikykliai ir nuimamas dangtelis, atidengiantis kuro siurblio modulį.
4. Kuro sistemos atjungimas: Atsargiai atjungiami kuro vamzdeliai ir elektros jungtis.
5. Siurblio modulio išėmimas: Atsukamas fiksavimo žiedas ir atsargiai išimamas visas siurblio modulis iš kuro bako.
6. Kuro matuoklės pakeitimas: Pačiame siurblio modulyje esanti kuro matuoklė (dažnai kartu su plūduriu) pakeičiama nauja.
7. Surinkimas: Atliekamas atvirkštinis surinkimo procesas, užtikrinant sandarumą ir teisingą visų jungčių sumontavimą.
8. Patikra: Po surinkimo įjungiamas automobilis, tikrinamas kuro lygio rodymas ir ar nėra kuro nuotėkių.

Tai sudėtingas procesas, kurį rekomenduojama patikėti profesionalams, turintiems patirties su BMW automobiliais.

Dažniausi BMW 5 serijos (E39) gedimai ir patarimai savininkams

BMW 5 serija (E39, 1995-2003) yra populiarus modelis, tačiau kaip ir kiekvienas automobilis, jis turi savo specifinių gedimų:

• Priekinė pakaba: silpnos svirtys, guoliai.
• Elektronika: pikselių gedimai prietaisų skydelyje, kartais pagrybaujantis navigacijos ekranas.
• Aušinimo sistema: klasika - nuotėkiai iš radiatorių, termostatų. Rekomenduojama atkreipti dėmesį, ar nepakyla varikliui temperatūra aukščiau normos.
• Automatinė dėžė: vėluojantys perjungimai, keitiklio bėdos. Nors ir su automatine dėže dirba maloniai, gedimai pasitaiko, bet jie yra lengvai išsprendžiami profesionalų autoservise.
• Korozija: kėbulas tikrai prisibijo korozijos, ypač galinis dangtis bei durelių apačios ir slenksčiai gale.

BMW E39 modeliai, ypač su 2.5d 120kw ir 3.0d varikliais, vertinami dėl ekonomiško ir galingo važiavimo. Nors galios (kW) 525d modelis turi mažiau nei 142kW modeliai, daug kas pastebi, kad jis yra „gyvesnis“ mieste dėl greito startavimo ir įsibėgėjimo.

Interjero medžiagos yra puikios, matosi ta senoji vokiška gera surinkimo, bei medžiagų kokybė. Patvarus, tvirtas, patogus automobilis kasdieniniam naudojimui. Išlaikymas paliko gana nebrangus, juolab, jog dalių pilni laužynai, o dėl didelio kiekio liko gana nedidelės kainos. Jei matote, kad remontas bus nekokybiškas ar pareikalaus papildomų išlaidų, verčiau paaiškinsime teisingą remonto algoritmą, o ne atliksime darbą atmestinai. Visada reikia dirbti taip, kad bet koks automobilio remontas būtų produktyvus, o ne darbas, kuris vadinamas „puse darbo“.

Rekomenduojame tiems, kas nori maloniai važinėti. Didžiausias trūkumas tai jau morališkai pasenęs modelis ir visuomenės požiūris į šį automobilį.
