Balninių puspriekabių techniniai duomenys ir klasifikacija

Balninės puspriekabės, kaip ir kitos priekabos, yra esminė transporto grandinės dalis, užtikrinanti efektyvų krovinių gabenimą. Norint parinkti tinkamą puspriekabę ir užtikrinti jos saugų eksploatavimą, būtina išmanyti jų techninius duomenis, klasifikaciją ir konstrukcijos ypatumus.

Priekabų ir puspriekabių klasifikacija

Priekabos ir puspriekabės priskiriamos „O“ kategorijos transporto priemonėms ir yra klasifikuojamos pagal jų bendrąją masę. Literatūroje galima rasti jų suskirstymą pagal paskirtį (transporto priemonėms transportuoti, statybinėms medžiagoms, universalios ir t.t.), pagal konstrukcijos ypatumus (ašių skaičių, pakabos tipą, stabdžių konstrukciją ir t.t.).

Priekabų kategorijos pagal masę:

• O1 kategorija: priekabos (puspriekabės), kurių bendroji (leidžiama maksimali) masė ne didesnė kaip 0,75 t. Dažniausiai tai lengvojo automobilio priekabos, naudojamos buitiniais ar laisvalaikio tikslais.
• O2 kategorija: priekabos (puspriekabės), kurių bendroji (leidžiama maksimali) masė ne mažesnė kaip 0,75 t, tačiau ne didesnė kaip 3,5 t. Tai įvairios paskirties puspriekabės bei priekabos, skirtos kroviniams bei lengviesiems automobiliams. Šiai kategorijai taikomi ir kitokie techniniai reikalavimai; skirtingai nuo O1 kategorijos priekabų, joms yra būtini stabdžiai.
• O3 kategorija: priekabos (puspriekabės), kurių bendroji (leidžiama maksimali) masė didesnė kaip 3,5 t, tačiau ne didesnė kaip 10,0 t. Tai kroviniams automobiliams ar traktoriams skirta priekaba (puspriekabė).
• O4 kategorija: priekabos (puspriekabės), kurių bendroji (leidžiama maksimali) masė didesnė kaip 10 t. Tai dažniausiai balniniams vilkikams skirtos puspriekabės.

Techniniai reikalavimai priekabos konstrukcijai

Priekabos konstrukcija turi atitikti daugybę techninių reikalavimų, užtikrinančių jos saugų naudojimą. Svarbiausi iš jų yra:

• Priekaba turi būti vienašė (leidžiamos sudvejintos ašys, jeigu atstumas tarp jų ne didesnis kaip 1 m).
• Turi būti įrengti apsauginiai lynai (grandinės), neleidžiantys grąžului pasiekti kelio sukabintuvui atsikabinus nuo vilkiko.
• Priekabos konstrukcija turi užtikrinti apkrovą į sukabintuvą ne mažesnę kaip 25 kg ir ne didesnę kaip 75 kg (pakrautai priekabai). Priekaboms, kurių nuosava masė mažesnė nei 250 kg, tuščios priekabos statinė apkrova į sukabintuvą turi būti ne mažesnė kaip 10 % nuosavos masės.
• Sukabintuvo sferos centro aukštis nuo kelio paviršiaus, kai priekaba pakrauta ir jos grindys yra horizontalioje padėtyje, turi būti 430±35 mm.
• Rekomenduojama įrengti domkrato tvirtinimo arba fiksavimo lizdus abiejose pusėse.
• Priekabos ir vilkiko elektros sistemų sujungimui naudoti 12 N tipo (7 gnybtų) šakutę, atitinkančią ISO 1724 reikalavimus.
• Turi būti naudojamas sertifikuotas B 50 X klasės rutulinis sukabintuvas, atitinkantis priekabos charakteristikas (S turi būti ne mažiau kaip 75 mm).
• Turi būti naudojami kelių transporto priemonėms skirti ratai ir padangos, atitinkantys priekabos charakteristikas.
• Ratų gaubtai ir purvasaugiai turi dengti visą ratą žiūrint iš viršaus, o purvasaugio apatinis kraštas turi būti ne aukščiau kaip 200 mm nuo kelio paviršiaus.

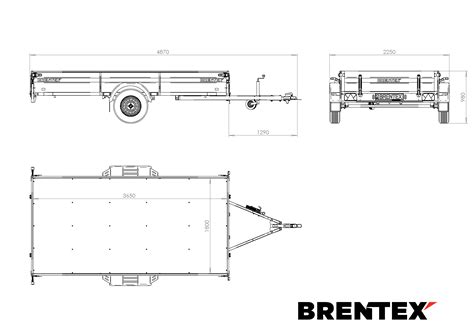

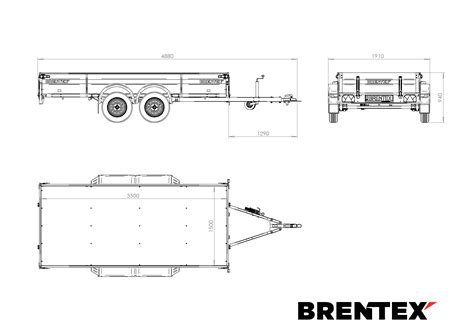

Taip pat svarbu turėti brėžinius su skerspjūvių matmenimis ir nurodytomis detalių medžiagomis, ašies ir ašigalių brėžinius su matmenimis, bei, jei reikalinga, atsarginį ratą.

Stipruminiai priekabos skaičiavimai

Stipruminiai skaičiavimai yra būtini siekiant užtikrinti priekabos konstrukcijos atsparumą apkrovoms. Jie apima:

Rėmo skaičiavimas

Priekabos nešančioji konstrukcija projektuojama iš dviejų stačiakampių plieninių profilių. Prie šių profilių montuojasi (virinasi) kitos konstrukcijos.

Ritės transportavimo ašies skaičiavimas

Skaičiuojamas atstumas tarp priekabos svorio centro ir rato su kelio danga, atsižvelgiant į priekabos masę ir krovinį. Parenkamas atstumas, užtikrinantis tinkamą apkrovą į sukabintuvą.

Grąžulo stiprumo patikrinimas

Apskaičiuojamas dinaminis apkrovos koeficientas, kuris įvertina statinės jėgos padidėjimą važiuojant priekabai. Nustatomas maksimalus grąžulo lenkimo momentas ir parenkama tinkama konstrukcija, kurios minimalus atsparumo momentas atitinka reikalavimus. Pavyzdžiui, parenkama kvadratinė vamzdinė sija „50x50x3“.

Pakabos ir kitų komponentų parinkimas

Priekabai projektuojama linginė pakaba, kuri montuojama ant stačiakampės vamzdinės ašies. Pagrindiniai pakabos parametrai skaičiuojami ir parenkami. Taip pat parenkami svarbiausi standartiniai gaminiai priekabai, tokie kaip sukabintuvas, ratai, sparnai. Sukabintuvas parenkamas pagal sujungimo profilį ir maksimalią apkrovą (pvz., „Knott K7,5“). Ratai parenkami pagal maksimalią apkrovą ir reikalingus geometrinius parametrus (pvz., „5.00 - 8 6PR“). Sparnai parenkami atsižvelgiant į parinktų ratų geometrinius parametrus.

Suprojektuota universali priekaba, skirta transportuoti motociklams iki 200 kg, yra priskiriama O1 priekabų klasei (iki 750 kg bendros masės). Priekabos savikaina, vertinant tik reikalingas medžiagas bei detales, gali svyruoti.

Atraminių reakcijų skaičiavimas

Atraminių reakcijų skaičiavimas yra vienas iš pagrindinių statybinės mechanikos uždavinių. Jis atliekamas siekiant nustatyti jėgas, kurias atramos veikia konstrukciją, palaikydamos ją pusiausvyroje.

Pateiktoje medžiagoje minimi įvairūs skaičiavimo metodai ir programinė įranga:

• Skaičiavimas su STAAD programine įranga.
• Santvaros diskretinio modelio sudarymas ir pusiausvyros lygčių užrašymas (AN = F).
• Įrąžų influentinės matricos A^-1 gavimas ir įrąžų skaičiavimas pagal formulę N = A^-1 * F.
• Programinio paketo MATLAB naudojimas koeficientų surašymui į matricą A, ašinių jėgų vektoriui N ir išorinės apkrovos vektoriui F sudarymui.

Standartiškai atliekamas rėmo tipo ir formos nustatymas, geometrijos apibrėžimas, apkrovų nustatymas, atraminių laikiklių nustatymas, ašinės jėgos, skersinių jėgų ir lenkimo momento diagramų braižymas.

Pavyzdžiui, apskaičiuojant standžiai įtvirtinto gembinio rėmo atramines reakcijas (RAx, RAy, MA), svarbu atlikti statinės pusiausvyros sąlygų patikrinimą. Tai apima jėgų skaidymą į projekcijas, skaičiuojamosios schemos braižymą ir pusiausvyros lygčių sudarymą.

Puspriekabių tipai ir jų techniniai duomenys

Rinkoje yra platus puspriekabių pasirinkimas, kurios skiriasi savo konstrukcija, paskirtimi ir matmenimis. Žinodami šias detales, galite pasirinkti tinkamą transportavimo sprendimą, atitinkantį jūsų konkrečius reikalavimus.

Populiariausi puspriekabių tipai:

1. Standartinė puspriekabė (užuolaidinė): Viena iš labiausiai paplitusių puspriekabių keliuose. Jos sudarytos iš atviros platformos, iš šonų apsaugotos lanksčiu brezentu, kad būtų galima lengvai pakrauti ir iškrauti prekes iš šono, galo ir viršaus. Taip pat yra vadinamosios užuolaidinės puspriekabės, kuriose galima perkelti šonines sienas ir stogą.
2. Mega puspriekabė: Panaši į standartinę, tačiau jos vidinis aukštis yra didesnis - paprastai apie 3 metrus.
3. Konteinerių puspriekabės: Skirtos standartizuotų dydžių (dažniausiai 20 ir 40 pėdų) jūriniams konteineriams gabenti.
4. Savivarčių puspriekabės: Skirtos birioms medžiagoms, pavyzdžiui, smėliui, žvyrui, dirvožemiui ar grūdams, vežti.
5. Tanklaivių puspriekabės: Skirtos skysčiams, dujoms ir birioms medžiagoms skystu pavidalu gabenti, pavyzdžiui, degalams, cheminėms medžiagoms, pienui ar kitiems skystiems maisto produktams.
6. Platforminės puspriekabės (atviros): Turi atvirą pakrovimo erdvę, be šoninių sienų ir stogo.

Puspriekabių matmenų pavyzdžiai:

Tinkamos puspriekabės pasirinkimas yra pagrindinė kelių transporto planavimo dalis. „Goodloading” yra programa, padedanti planuoti pakrovimą įvairiomis transporto rūšimis, įskaitant kelių transportą. „Goodloading” siūlo įvairių tipų puspriekabes, tokias kaip solo, mega, standartinė ar dviguba priekaba.
