Automobilių Elektronikos Jungtys: Išsami Informacija

Visi žino, kad automobiliai naudoja elektrą, tačiau retas susimąsto, kaip ta elektra teka per visą automobilį. Atsakymas paprastas - per elektros jungtis. Automobilių elektros jungtys yra maži, bet svarbūs prietaisai, kurie leidžia skirtingoms automobilio dalims bendrauti tarpusavyje. Įsivaizduokite, kad jūsų automobilis yra didelis namas, o elektros jungtys yra durys ir langai. Per juos teka elektra, maitindama visas automobilio sistemas, nuo šviesų iki variklio.

Automobilių elektronikos jungtys yra esminiai komponentai, užtikrinantys patikimą elektros energijos ir signalų perdavimą tarp įvairių transporto priemonės sistemų. Jos yra neatsiejama šiuolaikinio automobilio dalis, nuo paprastų apšvietimo sistemų iki sudėtingų variklio valdymo blokų ir saugumo sistemų. Šiuolaikinės transporto priemonės naudoja šimtus elektros jungčių - nuo variklio valdymo modulių iki informacinių ir pramoginių sistemų.

Elektros Jungčių Svarba

Elektros jungtys yra labai svarbios automobilių saugumui ir patikimumui. Jei jungtis sugenda, tai gali sukelti įvairių problemų, pavyzdžiui, automobilio variklis gali neužsivesti, šviesos gali nedegti, arba netgi gali kilti gaisras. Automobilių jungtys yra neatsiejama šiuolaikinės automobilių pramonės ir elektroninės inžinerijos dalis. Nors daugelis vairuotojų apie jas žino nedaug, šie komponentai užtikrina patikimą ryšį tarp įvairių elektroninių įrenginių. Automobilių jungtys vis dar plačiai naudojamos automobilių pramonėje, o jų kokybė ir techniniai parametrai yra kritiškai svarbūs bendram transporto priemonės veikimui.

Jungčių Tipai ir Klasifikacija

Yra daug skirtingų rūšių elektros jungčių, ir kiekviena jų atlieka specifinę funkciją. Pavyzdžiui, yra jungtys, skirtos prijungti akumuliatorių prie starterio, jungtys, skirtos prijungti garso sistemą, jungtys, skirtos prijungti žibintus ir taip toliau. Automobilių jungtys gali būti klasifikuojamos įvairiais būdais, įskaitant elektros sistemos komponentus. Sistemos, kurioms reikalingos jungtys, apima garso sistemą, kompiuterines sistemas, jutiklius, reles, uždegimo sistemas, apšvietimą, radijo imtuvus ir elektrines duris bei langus.

Pagal prijungimo būdą:

• Kištukinės jungtys: Plačiai naudojamos elektroniniams prietaisams automobiliuose prijungti ir atjungti dėl patogių prijungimo ir atjungimo savybių.
• Užspaudžiamosios jungtys: Jungiamos užspaudžiant laidą su kontaktiniu elementu.
• Litavimo jungtys: Naudoja litavimo technologiją laidams ar elektroniniams komponentams prie jungties prijungti.

Pagal taikymo sritį:

• Maitinimo sistemos jungtys: Daugiausia naudojamos maitinimo sistemos grandinėms, tokioms kaip varikliai ir transmisijos, prijungti ir turi atlaikyti atšiaurias aplinkos sąlygas, tokias kaip aukšta temperatūra ir didelė vibracija.
• Kėbulo sistemos jungtys: Naudojamos kėbulo elektroniniams įrenginiams, tokiems kaip durų valdymo moduliai, langų pakėlimo varikliai ir kt., ir turi būti atsparios vandeniui ir dulkėms.
• Saugos sistemos jungtys: Apima saugos grandinių, tokių kaip automobilių oro pagalvės ir stabdžių antiblokavimo sistemos, prijungimą, ir jų patikimumas yra labai svarbus.
• Informacijos ir pramogų sistemos jungtys: Naudojamos pramogų įrenginiams, tokiems kaip garso ir navigacijos sistemos, prijungti.

Yra daug skirtingų tipų elektros jungčių, bet keletas iš jų yra dažniausiai pasitaikančios:

• Maitinimo jungtys: Šios jungtys naudojamos prijungti akumuliatorių prie starterio, generatoriaus ir kitų automobilio sistemų.
• Signalo jungtys: Šios jungtys naudojamos perduoti informaciją tarp automobilio dalių, pavyzdžiui, tarp vairo ir stabdžių sistemos.
• Duomenų jungtys: Šios jungtys naudojamos prijungti automobilio kompiuterį prie kitų sistemų, pavyzdžiui, prie navigacijos sistemos.

Detalūs Jungčių Pavyzdžiai ir Savybės

Lytims būdingos jungtys

• Sumitomo vienkryptės kištukinės jungtys: naudojamos japoniškuose automobiliuose vienos grandinės taikymams (pvz., kuro purkštukams).
  • Pagrindinės savybės: 1,5-2,5 mm² laidų suderinamumas, PA66 nailono korpusas (atsparus karščiui iki 125 °C).
• Deutsch DT serija: pramonės standartas sunkiosioms reikmėms.
  • Pavyzdys: DT04-2P (2 kontaktų) priekabos apšvietimui; DT06-3S (3 kontaktų vandeniui atsparus) visureigių ECU jungtims.

Vandeniui atsparūs sprendimai

• 3 kontaktų IP67 jungtys:
  • Silikonu užsandarinta konstrukcija (pvz., TE Connectivity 282079-1).
  • Palyginimas: 09441351 (nebrangus) ir 09441381 (originalios įrangos gamintojų).
• Amphenol serija „Atšiauri aplinka“: AT serija karinėms / žemės ūkio transporto priemonėms.

Terminalų tipai

• Žiediniai užspaudžiami terminalai: DIN 46235 standartas akumuliatorių poliams. Vario ir alavuoto vario atsparumas korozijai.
• Ašmenų terminalai: Greito atjungimo 1 kontakto jungtys neoriginalioms radijo imtuvų sistemoms.

Kiti jungčių tipai

• Audio jungtys: Sujungia garso įrenginius, užtikrindamos elektroninio signalo perdavimą ir įžeminimo apsaugą.
• USB jungtys: Naudojamos su universalių nuosekliųjų magistralių (USB) prievadais.
• Kraštinės kortelių jungtys: Įmontuoti įrenginiai, kurie veikia su vienpusėmis arba dvipusėmis spausdintinėmis plokštėmis (PCB), siekiant užtikrinti išorinį elektros ryšį.
• Apvalios jungtys: Daugialypės jungtys, naudojamos daugiausia išoriniams sąsajoms.
• Koaksialinės jungtys: Susideda iš izoliuoto centrinio laidininko, apvynioto kitu cilindriniu laidininku (ekranu). Gali perduoti didelius informacijos kiekius.
• Stačiakampės didelės stiprumo jungtys: Sukurtos perduoti dideles elektros apkrovas ir tiesioginius signalus daugelyje darbo sąlygų.

Rinkoje esančios jungtys naudoja tris jungčių tipus: varžtines, su spyruokle ir savispaudžiamas spyruoklines jungtis. Viena iš paprasčiausių elektros įrenginių sujungimo metodų yra galimybė naudoti spaustukines jungtis. Varžtinės jungtys yra palyginti patikimesnis ir ilgaamžiškesnis būdas sujungti elektros laidų gyslas tiek elektriškai, tiek mechaniškai. Varžtinio sujungimo privalumas yra didelis kontakto spaudimas, kuris užtikrina kontakto saugumą ir mažą įtampos kritimą. Viela prispaudžiama prie kontaktinės juostos netiesiogiai naudojant varžtą ir tarpinę plokštelę.

Wago yra pasaulinis lyderis ir bevaržtinių technologijų išradėjas. Įmonė gamina greitąsias jungtis, kurios suteikia galimybę sujungti kabelius instaliacijoje be papildomų įrankių. Gamintojas siūlo greitąsias jungtis, pagrįstas spyruokliniais spaustukais, o jų produktai yra išsamiai testuojami, kad būtų patikimi daugelį metų. MICRO greitosios jungtys instaliacinėms dėžutėms puikiai tinka žemos įtampos grandinėms. Jose galima įkišti net 8 vienlaidžius laidus, kurių skersmuo nuo 0,6 iki 0,8 mm.

Automobilinių Jungčių Komponentai

Pagrindinė jungčių funkcija yra sujungti elektrines grandines, leidžiant tekėti srovei. Automobilinę jungtį sudaro keturi esminiai elementai:

Gnybtų kaiščiai jungtyje užtikrina laidumą jungčiai atlikti. Jie beveik visada pagaminti iš tam tikros rūšies metalo, tačiau galima naudoti bet kokią laidžią medžiagą (pvz., anglį ar silicį).

Jungčių Pasirinkimo Kriterijai

Renkantis automobilių elektronikos jungtis, svarbu atsižvelgti į kelis pagrindinius kriterijus:

• Kontaktų skaičius ir tipas: Būtina pasirinkti jungtį, atitinkančią konkretaus prietaiso ar sistemos poreikius.
• Medžiaga: Jungtys gali būti pagamintos iš plastiko, metalo ar poliamido, o tai lemia jų atsparumą aplinkos poveikiui, temperatūrai ir vibracijai. Medžiagos pasižymi aukštu atsparumu išoriniams faktoriams, tokiems kaip tepalai, druska ar rūgštys, leidžiant išsaugoti stabilius elektroninius parametrus net sudėtingomis eksploatacijos sąlygomis.
• Įtampa ir srovė: Jungtis turi atlaikyti sistemoje naudojamą įtampą ir srovę, kad būtų užtikrintas saugus ir patikimas veikimas.
• Montavimo būdas: Kai kurios jungtys montuojamos prisukant, kitos - tiesiog įstatomos.
• Taikymo sritis: Jungtys gali būti skirtos įvairioms transporto priemonėms (sunkvežimiams, lengviesiems automobiliams, žemės ūkio technikai) ir specifinėms sistemoms (apšvietimui, variklio valdymui ir pan.).

Tinkamai parinktos ir sumontuotos jungtys užtikrina ilgalaikį ir patikimą transporto priemonės elektroninių sistemų veikimą.

Geriausios Jungčių Diegimo Praktikos

Gofravimo būdai

• Įrankių rekomendacijos (pvz., Molex 63811-1000, skirtas 20-16 AWG).
• Venkite šalto litavimo jungčių, naudodami tinkamą įtempimo mažinimo priemonę.

Hidroizoliacijos žingsniai

• 08R-JWPF-VSLE-D jungčių sandariklius sutepkite dielektriniu tepalu.
• Naudokite šilumos susitraukiančius vamzdelius ant 3 kontaktų jungčių.

Trikčių šalinimas

• Multimetro bandymas tęstinumui (maksimalus varžos dydis - 0,5 Ω).
• Įtampos kritimų diagnostika 02973422 mazguose.

Visada pritaikykite jungtis prie laido skersmens ir aplinkos reikalavimų. Pavyzdžiui, Sumitomo jungtys tinka kompaktiškiems japoniškiems automobiliams, o Deutsch DT - vibracijos veikiamoms patalpoms.

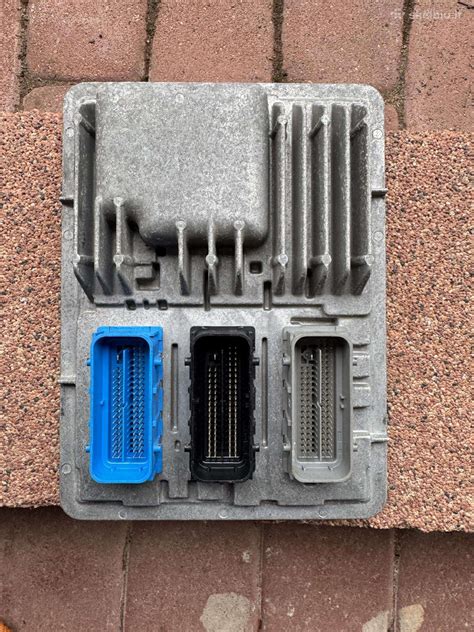

Automobilio Valdymo Blokas: Sistemos "Smegenys"

Automobilio valdymo blokas yra elektroninis įrenginys, kontroliuojantis ir optimizuojantis įvairias transporto priemonės sistemas. Jis nuolat renka duomenis iš jutiklių, analizuoja informaciją ir siunčia komandas, siekdamas užtikrinti efektyvumą, saugumą bei komfortą.

Pagrindinės valdymo bloko funkcijos:

• Variklio valdymo optimizavimas (degalų įpurškimas, uždegimas).
• Pavarų dėžės veikimo kontrolė.
• Stabdžių sistemos (ABS ir ESP) funkcijų valdymas.
• Oro pagalvių sistemos aktyvavimas.
• Klimato kontrolės sistemos reguliavimas.

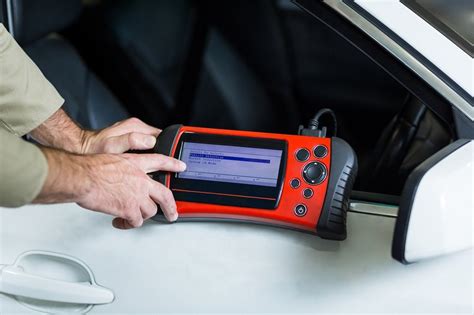

Diagnostika ir dažniausios problemos

Kaip ir bet kuris elektroninis įrenginys, valdymo blokas gali sugesti. Dažniausios problemos apima programinės įrangos gedimus, elektros grandinės sutrikimus (trumpąjį jungimą ar atviras grandines) bei jutiklių klaidas. Gedimo nustatymas paprastai atliekamas naudojant specializuotą diagnostikos įrangą, kuri leidžia nuskaityti klaidų kodus ir nustatyti, ar problema yra pačiame bloke, ar susijusi su kitomis sistemomis.

Automobilių Elektros Sistemos Gedimai ir Jų Priežastys

Automobilių elektronikos sistemos susideda iš sudėtingų tinklų, užtikrinančių svarbiausių funkcijų, tokių kaip apšvietimo, variklio valdymo ir vairuotojo pagalbos bei saugos sistemų veikimą. Vis dėlto, dėl įvairių priežasčių šios sistemos genda. Automobilių elektros sistemos yra gyvybiškai svarbios teisingam transporto priemonės veikimui. Nors prasti jungčių kontaktai, nutrūkę ar nupuvę laidai ir sugedusios relės yra tarp dažniausių problemų, reguliarūs priežiūros ir prevencijos veiksmai gali padėti išvengti rimtų gedimų ir užtikrinti automobilio elektros sistemos ilgaamžiškumą. Atidus dėmesys ir profesionalų įsitraukimas gali padėti išlaikyti jūsų automobilį saugiu ir patikimu.

Dažniausi gedimai:

1. Prasti elektros jungčių kontaktai. Elektros sistemos veikimas priklauso nuo gerų ir patikimų jungčių tarp įvairių komponentų. Silpnos ar atsipalaidavusios jungtys gali sukelti nestabilų sistemos veikimą bei netikėtus gedimus. Pavyzdžiui, silpna akumuliatoriaus gnybto jungtis gali trukdyti automobilio užvedimui.
2. Sugedę laidai. Automobilių elektros laidai gali nusidėvėti, sutrūkti ar būti pažeisti dėl korozijos, aukštos temperatūros, vibracijos ar cheminio poveikio. Tai gali sukelti trumpojo jungimo riziką arba nutrūkti elektros srovės tėkmę į svarbius komponentus.
3. Sugedusios relės. Relės yra svarbūs perjungimo elementai, kurie valdo didelės galios komponentus, tokius kaip starteris, aušinimo ventiliatorius ir pan.

Gedimų prevencija:

1. Reguliarus techninis aptarnavimas. Automobilių elektros sistemų patikra turėtų būti įtraukta į reguliarų techninį aptarnavimą. Pirminis etapas - kompiuterinė diagnostika, jos dėka specialistai gali preliminariai nustatyti, ar automobilis turi problemų, ir jei taip, kokių. Paskui vykdoma sugedusių elektros komponentų ar laidų patikra, atliekami matavimai, nustatomas gedimas.
2. Apsauga nuo korozijos. Jungčių ir laidų apsauga nuo korozijos gali žymiai padidinti elektros sistemos patikimumą. Naudojant koroziją stabdantį tepalą jungtims ir reguliariai tikrinant laidų izoliaciją, galima išvengti daugelio bėdų.
3. Profesionalus įvertinimas. Jei pastebite bet kokius elektros sistemos veikimo sutrikimus, patartina kreiptis į profesionalus. Viena indikacinė lemputė prietaisų skydelyje gali reikšti begales galimų gedimų, todėl be naujausių diagnostikos įrenginių identifikuoti gedimo praktiškai neįmanoma.

Didžiausia grėsmė automobilio elektronikos sistemai - drėgmė. Transporto priemonės viduje esant drėgnam orui, patartina periodiškai patikrinti, ar lietaus vanduo nepatenka į automobilio saloną.

Populiariausi Gamintojai

Rinkoje yra daug automobilių elektronikos jungčių gamintojų, tarp kurių yra:

• TRUCKLIGHT
• HELLA
• HERTH+BUSS ELPARTS
• DT SPARE PARTS
• PHILLIPS
• SENCOM

Kiekvienas gamintojas siūlo platų asortimentą įvairių tipų jungčių, atitinkančių skirtingus automobilių gamintojų ir remontininkų poreikius. Transfer Multisort Elektronik (TME) yra vienas didžiausių pasaulinių elektronikos komponentų, elektrotechnikos dalių, dirbtuvių įrangos ir pramoninės automatikos platintojų. Kataloge yra daugiau nei 1 300 000 produktų iš 1 300 pirmaujančių gamintojų.
