Automobilio šviesos jutiklio uždengimas ir veikimas

Šiuolaikiniame automobilyje gali būti net 70-100 įvairių jutiklių, kurie stebi temperatūrą, slėgį, greitį, deguonies kiekį, ratų sukimąsi ir dar dešimtis kitų parametrų. Jutiklis - tai elektroninis prietaisas, paverčiantis fizikinius dydžius (temperatūrą, slėgį, judėjimą) į elektrinius signalus, suprantamus automobilio kompiuteriui. Galima sakyti, kad jutikliai yra automobilio pojūčiai - jo akys, ausys ir lytėjimo receptoriai.

Jutiklių reikšmė ir svarba

Jutiklių skaičius automobiliuose smarkiai išaugo dėl dviejų pagrindinių priežasčių: griežtėjančių ekologinių reikalavimų, siekiant maksimaliai efektyvaus kuro deginimo ir švarių išmetamųjų dujų, bei saugumo didinimo, užtikrinant ABS, ESP, oro pagalvių ir kitų svarbių sistemų veikimą nuolat žinant tikslią automobilio būklę.

Variklio valdymo sistemos jutikliai

Variklio valdymo sistema - tai tarsi kardiologas, nuolat stebintis variklio būklę. Ši sistema apima daugybę svarbių jutiklių:

• Deguonies jutiklis (Lambda zondas): įmontuotas išmetimo sistemoje, matuoja deguonies kiekį išmetamosiose dujose po degimo proceso. Jo duomenys leidžia variklio kompiuteriui nuolat koreguoti kuro ir oro mišinio santykį. Per didelis deguonies kiekis rodo per liesą mišinį, per mažas - per turtingą mišinį.
• Masinio oro srauto jutiklis (MAF): matuoja į variklį patenkančio oro kiekį, svarbų tiksliam kuro dozės apskaičiavimui.
• Kolektoriaus absoliutaus slėgio jutiklis (MAP): matuoja slėgį įsiurbimo kolektoriuje. Padidėjęs slėgis signalizuoja kompiuteriui apie vairuotojo poreikį didesnei galiai.
• Alkūninio veleno padėties jutiklis: seka variklio sukimosi greitį ir stūmoklių padėtį, be šios informacijos kompiuteris negalėtų tiksliai nustatyti kuro įpurškimo ir mišinio uždegimo momentų.

Temperatūros jutikliai

Temperatūra yra kritinis parametras automobilio veikimui. Per aukšta temperatūra gali sukelti variklio gedimus.

• Aušinimo skysčio temperatūros jutiklis: nuolat stebi variklio temperatūrą. Šaltam varikliui duoda komandą turtinti kuro mišinį, o įšilus - liesinti jį ekonomiškesniam važiavimui.
• Įsiurbimo oro temperatūros jutiklis: matuoja į variklį patenkančio oro temperatūrą, kad kompiuteris galėtų kompensuoti oro retumą esant aukštesnei temperatūrai.
• Alyvos temperatūros jutiklis: ypač svarbus sportiniams automobiliams, stebi alyvos temperatūrą, nes per karšta alyva praranda savo tepimo savybes.

Jutikliai, užtikrinantys saugumą

Šie jutikliai yra kritiškai svarbūs šiuolaikinėms saugos sistemoms:

• Ratų greičio jutikliai (ABS jutikliai): matuoja kiekvieno rato sukimosi greitį, naudojami ABS, ESP, traukos kontrolės sistemoms ir spidometrui.
• Vairo kampo jutiklis: stebi vairo padėtį, ESP sistema lygina vairuotojo numatytą važiavimo kryptį su realia automobilio trajektorija.
• Giroskopiniai jutikliai: matuoja automobilio sukimosi greitį aplink vertikalią ašį.
• Padangų slėgio jutikliai (TPMS): tiesioginiai (siųstuvai, įmontuoti į ratus) ir netiesioginiai (analizuojantys ratų sukimosi greitį).
• Stabdžių skysčio slėgio jutikliai: stebi stabdžių sistemos tinkamą veikimą.
• Kuro slėgio jutiklis: ypač svarbus tiesioginio įpurškimo varikliams, kur kuras tiekiamas dideliu slėgiu.
• Oro kondicionavimo sistemos slėgio jutikliai: stebi šaldymo agento slėgį oro kondicionavimo sistemoje.

Pažangiosios pagalbinės sistemos ir jutikliai

Šiuolaikinės transporto priemonės naudoja įvairius jutiklius pažangesnėms pagalbinėms sistemoms:

• Ultragarsiniai parkavimosi jutikliai: skleidžia ultragarso bangas ir analizuoja jų atspindžius, apskaičiuodami atstumą iki kliūčių. Turi trūkumų - sunkiai aptinka plonus objektus, paveikiami lietaus ar purvo.
• Radariniai jutikliai: naudojantys radijo bangas, taikomi adaptyviai greičio palaikymo sistemai, aklosios zonos stebėjimui ir automatiniam avarinio stabdymo sistemai. Gali aptikti kliūtis daug didesniu atstumu nei ultragarsiniai jutikliai.
• Kameros: ne tik perduoda vaizdą, bet ir, su vaizdo atpažinimo programine įranga, gali identifikuoti kelio ženklus, juostas, pėsčiuosius ir kitus automobilius.

Automatinės šviesos ir šviesos jutiklis

Automatiniai priekiniai žibintai, šiuolaikinės automobilių saugos kertinis akmuo, remiasi pažangiausia jutiklio technologija, kad pritaikytų apšvietimą, pagrįstą aplinkos sąlygomis.

Automatinio apšvietimo veikimo principai

1. Aplinkos šviesos jutikliai (ALS): dažniausiai fotodiodai arba fototranzistoriai, matuoja išorinį apšvietimą. Šie jutikliai strategiškai išdėstyti prietaisų skydelyje, galinio vaizdo veidrodėlyje arba priekinėse grotelėse, kad realiu laiku fiksuotų šviesos intensyvumą.
2. Duomenų perdavimas ir valdymas: jutiklio duomenys perduodami per transporto priemonės ryšio protokolus, tokius kaip LIN (Local Interconnect Network) arba CAN (Controller Area Network) magistralės į Elektroninį valdymo bloką (ECU). Pavyzdžiui, Ford'o LIN pagrindu veikiančios sistemos apdoroja signalus iš daugiafunkcinių jungiklių, kad valdytų apšvietimo režimus. ECU analizuoja įvestį, remdamasis iš anksto nustatytais slenksčiais, užtikrindamas sklandų perėjimą tarp apšvietimo būsenų be vairuotojo intervencijos.
3. Sinergija su ADAS sistemomis: šiuolaikiniai automatiniai priekiniai žibintai dažnai sinchronizuojasi su ADAS (Advanced Driver-Assistance Systems) savybėmis, tokiomis kaip GPS ir lietaus jutikliai. GPS duomenys gali numatyti kelio kreivę, iniciatyviai sureguliuojant priekinių žibintų kampus. Panašiai, lietaus jutikliai gali automatiškai suaktyvinti rūko žibintus.

Dinamiškai prisitaikydamos prie aplinkos sąlygų, šios sistemos sumažina energijos suvartojimą iki 80%, palyginti su statiniu apšvietimu, prailgindamos akumuliatoriaus veikimo laiką. Jos taip pat pagerina saugumą.

Automobilio šviesų priežiūra ir svarba

Automobilio šviesos yra vienas svarbiausių saugaus vairavimo elementų. Teisingai sureguliuotos šviesos ne tik užtikrina gerą matomumą naktį ar prastomis oro sąlygomis, bet ir apsaugo kitus eismo dalyvius nuo akinimo. Trumpai tariant, tai ne tik techninis reikalavimas, bet ir jūsų pačių bei kitų saugumo garantas.

Kaip patikrinti automobilio šviesas patiems?

Patikrinti automobilio šviesas galima net garaže ar kieme. Reikės lygaus paviršiaus ir sienos ar tvoros, į kurią atsirems šviesų spinduliai:

• Patikrinkite visų šviesų veikimą: įjunkite artimąsias, tolimąsias, gabaritines, posūkio signalus, stabdžių ir atbulinės eigos šviesas. Įsitikinkite, kad visos lemputės dega ryškiai, nėra prigesusios ar mirksinčios.
• Įvertinkite šviesų spalvą: jeigu automobilio šviesos pradeda gelsti ar atrodo blankios, tai gali reikšti lemputės susidėvėjimą arba prasto kontakto problemą.
• Patikrinkite šviesų aukštį: pastatykite automobilį maždaug 5 metrų atstumu nuo sienos. Įjunkite artimąsias šviesas - spinduliai turi būti vienodame aukštyje ir kryptingai leistis žemyn, nesukeldami akinimo.

Kada būtina kreiptis į specialistus dėl automobilio šviesos?

Nors bazinį patikrinimą galite atlikti patys, tikslus reguliavimas atliekamas specialia įranga, užtikrinančia teisingą šviesos srautą ir jo kampą. Tai ypač svarbu, jei:

• Kairė ir dešinė artimųjų šviesų linijos ant sienos nesutampa arba akivaizdžiai skiriasi aukščiu.
• Po lemputės, žibinto ar bamperio keitimo šviesos nukrypo į šalį ar apšviečia ne ten, kur reikia.
• Po smulkios ar didesnės avarijos buvo pažeista priekinė dalis, laikikliai ar žibintų tvirtinimai.
• Artėja techninė apžiūra ir norite išvengti pastabų dėl šviesų aukščio ar intensyvumo.
• Pastebite netolygią šviesos dėmę, mirgėjimą ar per silpną spindulį net su naujomis lemputėmis.

Jei bent vienas iš šių atvejų tinka jūsų situacijai, profesionali diagnostika padės sutaupyti laiko ir užtikrins, kad automobilio šviesos atitiktų reikalavimus bei nekeltų pavojaus kelyje.

Praktiniai patarimai: kaip prižiūrėti automobilio šviesas kasdien

Reguliari profilaktika leidžia išlaikyti stabilų šviesos srautą ir išvengti netikėtumų naktį ar esant prastam matomumui:

• Periodiškai nuvalykite žibintų stiklus nuo purvo, druskų ir vabzdžių likučių, nes apnašos mažina šviesos sklaidą.
• Lemputes keiskite poromis, kad abiejų pusių intensyvumas ir spalvos temperatūra būtų vienoda.
• Venkite nekokybiškų, neaiškios kilmės lempučių, kurios trumpiau tarnauja ir skleidžia netolygią šviesą.
• Pageltusius ar subraižytus plastiko gaubtus atnaujinkite poliravimu arba svarstykite pakeitimą.
• Periodiškai patikrinkite akumuliatorių ir įtampos stabilumą, nes svyravimai gali mažinti šviesų ryškumą.

Laikantis šių žingsnių, automobilio šviesos ilgiau išliks ryškios, o spindulio forma bus tvarkinga, todėl pagerės tiek jūsų, tiek kitų eismo dalyvių saugumas.

Automatinio šviesų valdymo sistemos gedimai ir priežiūra

Šiuolaikiniuose automobiliuose vis dažniau diegiamos automatinio šviesų valdymo sistemos, kurios užtikrina patogumą ir didesnį saugumą kelyje. Tačiau, kaip ir bet kuri kita automobilio sistema, automatinis šviesų valdymas kartais gali sugesti arba veikti netiksliai.

Simptomai

• Automatinės šviesos įsijungia per vėlai arba per anksti.
• Automatinė tolimųjų šviesų funkcija neveikia (neįsijungia, neužsidega tada, kai reikia, arba lieka įjungtos net ir priekyje važiuojant kitam automobiliui).
• Lietaus jutiklis neveikia tinkamai (valytuvai neįsijungia automatiškai arba veikia ne pagal kritulių intensyvumą).
• Šviesos jutiklio gedimai (netikslūs arba nesantys aplinkos šviesos matavimo duomenys).
• Pranešimai arba klaidos prietaisų skydelyje.

Potencialūs gedimai

• Sugedęs šviesos jutiklis (foto jutiklis): atsakingas už aplinkos šviesos lygio matavimą ir signalų siuntimą valdymo blokui.
• Sugedęs lietaus jutiklis: jei automobilis turi automatinį valytuvų įjungimą, lietaus jutiklio gedimas tiesiogiai paveiks šią funkciją.
• Valdymo bloko gedimai: automobilio elektroninis modulis, apdorojantis duomenis iš jutiklių ir valdantis šviesų sistemą, gali sugesti arba turėti programinės įrangos klaidų.
• Elektros instaliacijos problemos: pažeisti arba oksiduoti laidai, jungtys, netinkami kontaktai gali sukelti netikslų signalų perdavimą.
• Programinės įrangos klaidos: automatinio valdymo sistemos programinė įranga gali būti pasenusi arba turėti klaidų.
• Netinkamas jutiklių montavimas arba užteršimas: purvas, dulkės, įbrėžimai ar netinkamas jutiklių kampas gali sutrikdyti jų darbą.

Gedimo priežastys

• Aplinkos veiksniai: purvas, dulkės, ledo ar sniego sluoksniai ant jutiklių arba priekinio stiklo gali slopinti šviesos arba lietaus signalus.
• Mechaniniai pažeidimai: smūgiai ar netinkamas valymas gali pažeisti jutiklius arba jų laidus.
• Drėgmės patekimas: kondensatas ar vanduo gali sukelti trumpą jungimą arba koroziją elektros grandinėse.
• Senėjimas ir dėvėjimasis: laikui bėgant elektroniniai komponentai gali prarasti savo savybes.
• Programinės įrangos neatitikimai arba klaidos.
• Netinkamas automobilių serviso priežiūros lygis: klaidingai atlikti remontai ar savarankiškas neprofesionalus įsikišimas.

Kaip suremontuoti

• Patikrinti ir išvalyti jutiklius.
• Atlikti diagnostiką su profesionalia įranga.
• Patikrinti elektros instaliaciją.
• Atnaujinti programinę įrangą.
• Pakeisti sugedusius komponentus.
• Patikrinti jutiklių montavimo padėtį.
• Pasitelkti profesionalius meistrus.

Automatinio šviesų valdymo sistemos sutrikimai gali sukelti nepatogumų ir netgi pavojų kelyje, nes netinkamas apšvietimas sumažina matomumą ir vairuotojo reakcijos laiką. Laiku atpažinus simptomus ir atlikus diagnostiką galima išvengti rimtesnių gedimų bei užtikrinti, kad šios sistemos veiktų sklandžiai ir patikimai.

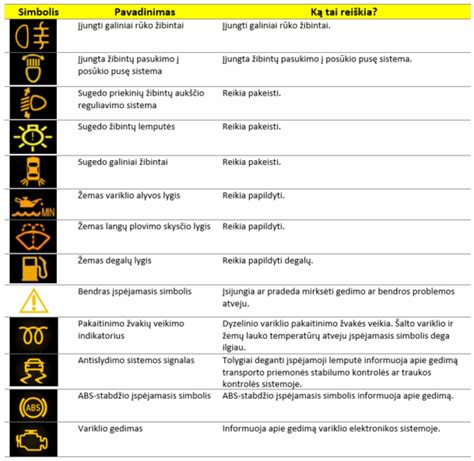

Informaciniai ir įspėjamieji simboliai prietaisų skydelyje

Įspėjamosios prietaisų skydelio lemputės ir signalai, esantys ekrane ir šoniniame veidrodėlyje, informuoja vairuotoją apie įvairių automobilio sistemų būklę. Gedimo indikatoriaus lemputės informuoja vairuotoją apie automobilio sistemų gedimus. Indikatoriai informuoja vairuotoją apie įvairių automobilio sistemų būklę.

Svarbiausi įspėjamieji simboliai

• „iMT” indikatorius: skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• Automatinis stovėjimo stabdžio įjungimo indikatorius: perspėja apie automatinės stovėjimo stabdžio sistemos gedimą. Skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• PCS indikatorius: perspėja apie avarijos prevencijos sistemos gedimą. Įsijungus garsiniam signalui ir degant lemputei, skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu. Jeigu garsinis signalas negirdimas, tuomet avarijos prevencijos sistema laikinai neveikia ir ją reikia koreguoti. Sekite instrukcijas prietaisų skydelio panelėje.
• „PKSB OFF” indikatorius: perspėja apie „PKSB” sistemos gedimą. Jei garsinis signalas negirdimas, tuomet sistema laikinai išjungta dėl purvino ar apledėjusio sensoriaus. Įsijungus garsiniam signalui, skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• „RCTA OFF” indikatorius: perspėja apie „RCTA” funkcijos gedimą. Skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• Galinės sėdynės saugos diržo indikatorius: primena vairuotojui, kad keleivis neprisisegęs saugos diržo.
• Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius: garsinis signalas reiškia, kad įsijungė automatinė stabdymo sistema arba važiavimo kontrolės indikatorius, kuris nurodo, kad buvo pakeista pavara ir važiavimo kontrolės asistentas laikant nuspaudus akceleratoriaus pedalą. Jeigu garsinis signalas negirdimas, tuomet indikatorius įspėja, kad akceleratoriaus ir stabdžių pedalai yra nuspausti vienu metu ir automatinė stabdymo sistema įsijungusi. Atleiskite akceleratoriaus pedalą ir paspauskite stabdžių pedalą.
• Priešavarinės saugos sistemos (PCS) signalas: mirksintis signalas kartu su įspėjamuoju signalu informuoja apie gedimą avarijos prevencijos sistemoje. Mirksintis įspėjamasis signalas be garsinio signalo informuoja, kad PCS negali laikinai būti naudojamas, nes priekinis stiklas aplink jutiklį yra nešvarus, rūškanas, apledijęs arba jutiklis yra už jo veikimo temperatūros ribų. Jei įspėjamasis signalas įsijungia ir dega pastoviai, tai informuoja apie tai, kad VSC arba PCS arba abi sistemos yra išjungtos.
• Hibridinio variklio perkaitimo įspėjamasis simbolis: informuoja apie hibridinio variklio perkaitimą. Sustokite saugioje vietoje ir išjunkite klimato sistemą. Patikrinkite, ar iš po kapoto kyla garai. Jeigu matote garus, išjunkite hibridinį variklį. Leiskite varikliui 15 minučių atvėsti ir užveskite jį iš naujo.
• Žemo plovimo skysčio lygio įspėjamasis simbolis: informuoja vairuotoją apie tai, kad baigiasi langų plovimo skystis. Įpilkite langų plovimo skysčio.
• Žemos temperatūros įspėjamasis simbolis: užsidega, kai temperatūra nukrenta žemiau 3 °C ir įspėja vairuotoją apie tai, kad kelias yra slidus.
• Galiniai rūko žibintai: rodo, kad galiniai rūko žibintai yra įjungti.
• Saugos užuolaidų įspėjamasis simbolis: informuoja apie išjungtą saugos užuolaidų sistemą (RSCA).
• Sukimą palengvinančios funkcijos įspėjamasis simbolis: ši funkcija palengvina važiavimą staigiame posūkyje, išlaikydama greitį ir sumažindama vairo sukimą.
• Lėtos keturių varomų ratų sistemos įspėjamasis simbolis: pasirinktas lėtos keturių varomų ratų sistemos režimas. Naudokite šį režimą sunkiai pravažiuojamuose keliuose.
• Saugos sistemos indikatorius: informuoja apie imobilizatoriaus ar aliarmo sistemos įsijungimą.
• Žieminio režimo indikatorius: jeigu automobilis yra su automatine pavarų sistema, iš vietos yra pajudama naudojant 2 pavarą, kad sumažinti automobilių sukimosi vietoje pavojų.
• Parkavimo pagalbos indikatorius: informuoja vairuotoją apie įjungtą parkavimo pagalbos sistemą.
• Kelių režimų mechaninės pavarų sistemos indikatorius: informuoja apie kelių režimų pavarų svirties gedimą ar perkaitimą.
• Silpno akumuliatoriaus įspėjamasis simbolis (hibridinis automobilis): informuoja, kad hibridinio automobilio traukos baterija yra silpna.
• Išmaniosios užrakinimo ir užvedimo sistemos indikatorius: jeigu žalias indikatorius neužsidega, variklio nėra galimybės užvesti.
• Išmaniosios užrakinimo ir užvedimo sistemos įspėjamasis simbolis: geltonai mirksintis simbolis informuoja apie inteligentiškos užrakinimo ir užvedimo sistemos gedimą.
• Hibridinės sistemos įspėjamasis signalas: informuoja apie gedimą hibridiniame variklyje. Netęskite važiavimo. Pristatykite automobilį į remonto dirbtuves.
• KDSS įspėjamasis simbolis: informuoja apie KDSS (Kynetic Dynamic Suspension System) kinetinės-dinaminės adaptyvios pakabos sistemos gedimą.
• Slėgio padangose įspėjamasis simbolis: įspėjamasis signalas informuoja vairuotoją apie žemą slėgį padangose. Patikrinkite ir, jei reikia, sureguliuokite padangų slėgį bei anuliuokite padangų slėgio jutiklius.
• Variklio gedimas: informuoja apie gedimą variklio elektronikos sistemoje, elektroniniame maišytuvo vožtuve, Multidrive ar automatinės pavarų sistemos elektronikos sistemoje.
• Saugos diržo įspėjamasis simbolis (su garsiniu signalu): informuoja apie tai, kad vairuotojas nėra užsisegęs saugos diržo. Užsisekite saugos diržą.
• Atidarytų durelių indikatorius: informuoja apie atidarytas ar negerai uždarytas dureles, kapotą ar bagažinės dangtį. Patikrinkite, ar visos durys, kapotas ir bagažinės dangtis yra uždaryti.
• Galinio diferencialo užrakto įspėjamasis simbolis: mirksi galinio diferencialo užrakinimo ir atrakinimo atveju.
• Degalų lygio įspėjamasis simbolis: rodo, kad degalų lygis bake yra kritęs iki rezervinio lygio. Įpilkite degalų atsiradus pirmai galimybei.
• Papildomos apsaugos sistemos (SRS) indikatorius: informuoja apie gedimą saugos pagalvėse ir saugos diržų įtempikliuose.
• Elektrinio vairo stiprintuvo (EPS) indikatorius: informuoja apie vairo stiprintuvo gedimą.
• Sportinio režimo įspėjamasis simbolis: naudokite šį režimą, kad pasiektumėte maksimalų budrumą.
• Ekonominio važiavimo įspėjamasis simbolis: dega, kai automobilis važiuoja ekonomiškai.
• EV-režimo įspėjamasis simbolis: EV režimu automobilį valdo elektrinis variklis, varomas hibridiniu varikliu.
• Ekonomiško važiavimo režimo įspėjamasis simbolis: naudokite šį režimą, kad sutaupytumėte degalų kelionėje.
• Hibridinės sistemos parengties indikatorius: hibridinį variklį neįmanoma užvesti, jei pavarų perjungimo svirtis yra „N“ padėtyje. Prieš užvesdami hibridinį variklį, pasirinkite parkavimo režimą „P“.
• Centrinio diferencialo užrakto įspėjamasis simbolis: įsijungia, kai yra įjungta keturių varomų ratų schema.
• Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta.
• Riboto praslydimo diferencialas: AUTO LSD funkcija yra įjungta, jei sistema yra TRC režimu.

Kiti apšvietimo sistemos ypatumai

• Mechaninis reguliavimas: sukant žiedą, kol simbolis atsidurs priešais žymę. Varikliui veikiant, esant įjungtoms artimosioms šviesoms, pastumkite svirtelę.
• Šviesų automatinis užgesinimas: šviesos automatiškai užgęsta išjungus variklį, atidarius vairuotojo dureles arba užrakinus automobilį. Tokiu atveju, paleidus variklį, šviesos vėl įsižiebs, priklausomai nuo aplinkos apšvietimo, esant nustatytai žiedo padėčiai, nenaudojant svirtelės.
• Priminimo įjungti šviesas garsinis įspėjimo signalas: jei išjungus variklį šviesos liko degti, atidarius vairuotojo dureles pasigirs garsinis signalas, pranešantis apie paliktas degti šviesas.
• Pasisveikinimo ir atsisveikinimo funkcija: kai funkcija įjungta, aptikus kortelę ar atrakinus automobilį, dienos ir užpakaliniai gabaritiniai žibintai automatiškai įsijungia. Jie išsijungia automatiškai: po įsijungimo praėjus maždaug minutei; užvedus variklį, priklausomai nuo žibintų valdymo svirtelės padėties; arba užrakinus automobilį.
• Rūko žibintų veikimas: priklauso nuo tuo metu įjungtų išorės šviesų; prietaisų skydelyje turi įsižiebti indikatorius. Nepamirškite išjungti rūko žibinto, jei jo nebereikia. Rūko žibintus kontroliuoja vairuotojas: indikatoriai prietaisų skydelyje informuoja, ar jie įjungti ar išjungti.
