Automobilio Signalizacijos Sirena: Veikimas, Tipai ir Patikimumas

Automobilio signalizacijos sirena yra esminė apsaugos sistemos dalis, kurios pagrindinė užduotis - garsiai pranešti apie bandymą įsilaužti į automobilį. Kai užrakinate automobilį ir kas nors bando jį atidaryti, signalizacija pradeda šaukti, o šis šauksmas - tai sirenos darbas. Sirena yra mažas, bet garsiai veikiantis įrenginys, pritvirtintas prie automobilio, sujungtas su signalizacijos sistema, kuri aktyvuojama, kai aptinkamas pavojus.

Sirena skleidžia labai stiprų garsą, kuris turėtų atbaidyti vagis ir pranešti aplinkiniams, kad kažkas negerai. Tai gali padėti išvengti vagystės ir apsaugoti jūsų turtą. Yra keletas skirtingų signalizacijos sirenų tipų - nuo paprastų iki pažangesnių, galinčių skleisti įvairius garsus ar net pranešimus.

Automobilio Signalizacijos Lygiai ir Apsaugos Tikslai

Kyla klausimas, kokio lygio signalizaciją reikėtų montuoti automobilyje ir ar draudimas reikalauja tam tikro lygio apsaugos. Signalizacijos lygių yra nemažai: 4; 3; 3+; 2; 2+; 1; 1+. Nors jokia signalizacija negali visiškai apsaugoti nuo vagystės, ji gali gerokai apsunkinti vagies darbą ir padidinti sugaištą laiką, o tai gali atgrasyti nuo bandymo pavogti automobilį.

Pagrindinė automobilinės signalizacijos užduotis - laiku paskelbti pavojų ir neleisti vagiui nuvaryti automobilio. Signalizacija gali siųsti garsinius signalus, atsiųsti pranešimą į pultelį ar SMS žinutę. Jei automobilyje sumontuotas Immobilizer (liet. fiksatorius), jo užduotis - įsilaužimo atveju padaryti automobilį nejudrų.

Apsaugos Lygiai pagal Signalizacijos Tipą:

• 4-asis lygis: Pati paprasčiausia apsauga, kurią turi praktiškai visi, naujesni nei 1998 m. gamybos automobiliai. Tai pats smulkiausias reikalavimas - nepriklausomas/gamyklinis imobilizatorius, kai automobilio raktelyje sumontuotas transporteris siunčia signalą automobiliui, ir gavęs jį automobilis užsiveda.
• 3-iasis lygis: Žymi garsinę signalizaciją, kuri ima veikti atidarius automobilio duris ar kitaip pažeidus nustatytą saugumo zoną. Tai yra garsinė, kintamu kodu valdoma, automobilių sergėjimo sistema su sirena ir nepriklausomas/gamyklinis imobilizatorius. Paprastai šis reikalavimas taikomas automobiliams, kurių vertė viršija 14 000 eurų. Kai kurie nauji automobiliai tai turi, bet jų jau mažuma. Taigi čia pirmas laiptelis, kur prasideda papildomos išlaidos.
• 2-asis lygis (ir jo variacija 2+): Subtilesnė ir jautresnė sistema, kuri turi ne tik garsinį aliarmą, bet ir autonominį maitinimą bei gebėjimą nustatyti tikslias automobilio buvimo koordinates realiuoju laiku. Šie reikalavimai taikomi tik automobiliams, kurių vertė yra daugiau negu 40 000 eurų. Šios saugumo sistemos jau tikrai brangios, tačiau perkant „super car“, apsaugos sistemų kaina jau neturėtų rūpėti.
• 1-ojo lygio signalizacija: Pati brangiausia ir efektyviausia. Ji geba ne tik nurodyti automobilio koordinates, bet ir nuolat siunčia signalą tiesiai pasirinktai apsaugos bendrovei 24/7 be sustojimo. Tiesa, tai - tik saugumo sistema, o ne garantija nuo vagystės, tačiau ji sumažina riziką.

Draudžiant automobilį nuo vagystės, draudimo kompanijos yra nustačiusios reikalavimus, kad draudžiamame automobilyje būtų sumontuotos tam tikro lygio apsaugos priemonės. Jei kliento automobilyje yra aukštesnio lygio apsaugos sistemos, tai gali padėti sumažinti riziką ir suteikti nuolaidą draudimui. Prieš montuojant apsaugos sistemas, visuomet kviečiama kreiptis į draudimo bendrovę ir išsiaiškinti tikslius reikalavimus.

Vagysčių Prevencija ir Signalizacijos Patikimumas

Nuo automobilio vagystės visiškai negali apsaugoti jokia signalizacija, bet ji gali priversti užtrukti net labiausiai patyrusį vagį. Laikas, kurį vagis sugaiš apsaugos atjungimui, lemia signalizacijos sudėtingumą ir kainą. Yra kelių tipų vagysčių grėsmės:

• Girtas jaunimas: Tai mažiausias pavojus. Jie gali nuvaryti mašiną pasivažinėjimui, pasirausti ir nukniaukti ne vietoje gulintį daiktą, nuimti ratus ar nuplėšti veidrodėlius. Tokius nubaido net ir mirksinti signalizacijos imitacija.
• Automobilių vagys: Paprastai jauni ir pasijautę nebaudžiami. Juos labiausiai domina automobilinės magnetolos. Nuo jų neapsaugos jokia signalizacija, nes jie veikia ciniškai: išmuša stiklą, čiumpa magnetolą ir dingsta per 3-4 sekundes. Su jais kovoti galima vienu būdu - nepalikti mašinoje nieko vertingo.
• Profesionalai: Jų išradingumas ir metodai beribiai. Jie gali savaitėmis stebėti reikiamą automobilį, laukdami patogaus vagystei momento. Mėgstamas būdas - kelis kartus per naktį priversti suveikti sistemą. Nusivylęs šeimininkas, nusprendęs, kad sistema sugedo, pats gali ją išjungti.

Nusikaltėlis gali išdaužti stiklą, atidaryti variklio dangtį, vienu smūgiu sudaužyti sireną ir automobilis nutyla. Dar kelios sekundės ir atjungtas akumuliatorius. Šviesos signalizacija taip pat nustoja veikusi. Visai tai užtrunka apie 10-12 sekundžių. Todėl, jei suveikė signalizacija, reiktų užmesti į mašiną akį.

Svarbu atkreipti dėmesį į šiuos dalykus siekiant padidinti saugumą:

• Be signalizacijos, vertėtų įrengti ir mechaninę apsaugą (vairo ar paminų užraktas, pavarų dėžės blokatorius).
• Signalizacijų gamintojai mėgsta prie signalizacijos pridėti spalvotą lipduką. Būtų labai gerai, jei šis lipdukas būtų kuo toliau nuo automobilio.
• Nereikėtų akivaizdžiai žaisti su raktų pulteliu, nes tuo metu potencialus vagis gali sužinoti signalizacijos pavadinimą ir modelį.
• Signalizaciją išjungti vertėtų tik priėjus prie automobilio ir neištraukiant rankos iš kišenės.

Šiandieninės tendencijos rodo, kad vagys „nulaužia“ sistemas ir jas perprogramuoja. Tai trunka vos kelias sekundes. Tokiu atveju, papildoma signalizacija padėtų. Radijolokacinės (palydovinės) paieškos sistemos, kur transporto priemonė visada yra sekama palydovo, yra didžiausias pranašumas prieš vagis.

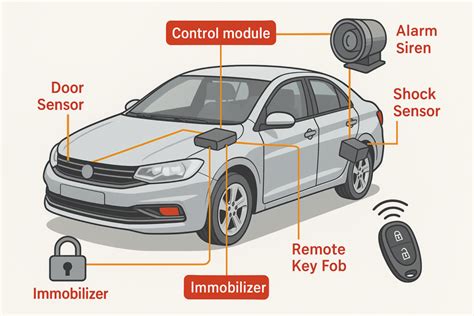

Automobilio Signalizacijos Komponentai ir Veikimo Principas

Automobilio signalizacijos schema yra sudėtingas elektronikos ir elektros komponentų rinkinys, veikiantis kartu, siekiant apsaugoti transporto priemonę. Schemos pagrindas yra valdymo blokas, kuris apdoroja signalus iš įvairių jutiklių ir aktyvuoja atitinkamus veiksmus.

Pagrindiniai Schemos Elementai

• Valdymo blokas (ECU): Tai signalizacijos „smegenys“, apdorojančios informaciją iš jutiklių ir valdančios kitus komponentus. Jis atpažįsta signalus, gautus iš durų, kapoto, bagažinės jutiklių, smūgio jutiklių, ir reaguoja atitinkamai. Pažangesni valdymo blokai gali bendrauti su GPS moduliais, GSM moduliais (pranešimams siųsti) ir kitais išoriniais įrenginiais.
• Jutikliai:
  • Durų, kapoto ir bagažinės jutikliai: Paprastai tai kontaktiniai jungikliai, kurie suveikia, kai atidaroma atitinkama dalis, siųsdami signalą į valdymo bloką.
  • Smūgio jutikliai: Reaguoja į vibracijas ir smūgius. Yra vieno lygio (reaguoja į bet kokį smūgį) ir dviejų lygių (atskiria silpnus ir stiprius smūgius). Silpnas smūgis gali įjungti įspėjamąją sireną, o stiprus - pilną signalizacijos režimą.
  • Judėjimo jutikliai: Reaguoja į judėjimą automobilio viduje (naudojami rečiau, bet gali būti naudingi kabrioletams).
  • Tūrio jutikliai: Aptinka tūrį keičiantį judėjimą automobilio viduje.
• Sirena: Garsus įspėjamasis signalas, skirtas atkreipti dėmesį ir atbaidyti vagis. Sirenos gali būti autonominės (su savo maitinimo šaltiniu) arba maitinamos iš automobilio akumuliatoriaus.
• Variklio blokavimo relė: Nutraukia svarbią variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę), kad neleistų užvesti automobilio. Galima blokuoti ir starterį, ir kuro siurblį. Tai padidins mašinos saugumą.
• Pultelis: Skirtas įjungti/išjungti signalizaciją, valdyti durų užraktus ir kitas funkcijas. Pulteliai gali naudoti įvairius ryšio protokolus, įskaitant radijo bangas ir Bluetooth.

Signalizacijos Veikimo Principas

1. Signalizacijos įjungimas: Paprastai atliekamas paspaudžiant mygtuką ant pultelio. Valdymo blokas pereina į budėjimo režimą ir pradeda stebėti jutiklių signalus.
2. Jutiklio suveikimas: Kai vienas iš jutiklių suveikia (pvz., durų jutiklis), jis siunčia signalą į valdymo bloką.
3. Signalo apdorojimas: Valdymo blokas apdoroja gautą signalą ir nustato, ar tai yra įsilaužimo bandymas, atsižvelgdamas į jutiklio jautrumą, signalo trukmę ir kitus parametrus.
4. Reakcija: Jei valdymo blokas nustato, kad tai yra įsilaužimo bandymas, jis aktyvuoja atitinkamus veiksmus, pvz., įjungia sireną, blokuoja variklį ir siunčia pranešimą savininkui (jei signalizacija turi tokią funkciją).
5. Signalizacijos išjungimas: Atliekamas paspaudžiant mygtuką ant pultelio arba įvedant kodą. Valdymo blokas grįžta į normalų režimą ir atjungia sireną bei variklio blokavimą.

Sirenos Jungimas ir Relės Nustatymas

Sirenos jungimas prie signalizacijos centralės reikalauja atidumo. Dažniausiai vienas laidas iš signalizacijos blokelio ateina į sireną, o kitas sirenos laidas jungiamas prie +12V. Lauko sirenos, tokios kaip MR-100, yra universalios ir tinka jungti prie bet kurios centralės. Svarbu tinkamai nustatyti sirenos trumpiklius pagal centralės tipą.

Šioje sirenoje blykstė (kontaktas „L“) ir sirena (kontaktas „S“) gali būti sužadinamos nuo skirtingų šaltinių. Norint abu sužadinti vienu metu, reikia atitinkamai nustatyti trumpiklius. Pavyzdžiui, jei prijungus sireną vistiek matote klaidą, MR100 turi vidinę varžą, todėl naudokite 3x3.3kOhm varžas prie „bell“ kontaktų. Jei vidinės varžos nebūtų, reikėtų naudoti 2x3.3kOhm varžas. Jei tai nepadeda, per „Utility Tool“ programą galima išjungti sirenos klaidos pranešimą.

Sirenos Trumpiklių Reikšmės

Daugelio populiarių centralių (pvz., PARADOX SP5500/SP6000/SP7000, Paradox EVO 192, DSC PC585/PC1616/PC1835/PC1864) atveju, naudojama trumpiklių kombinacija - „Įjungti minusą“.

Signalizacijos Diegimas: Žingsnis po Žingsnio

Signalizacijos diegimas yra sudėtingas procesas, reikalaujantis elektros ir elektronikos žinių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų automobilių elektriką. Neteisingas pajungimas gali pažeisti automobilio elektros sistemą, todėl būkite itin atsargūs ir atidūs.

Saugos Priemonės ir Įspėjimai

• Atsjunkite akumuliatorių: Tai svarbiausias žingsnis, siekiant išvengti trumpojo jungimo ir elektros smūgio. Atjunkite neigiamą akumuliatoriaus gnybtą.
• Perskaitykite instrukcijas: Atidžiai perskaitykite signalizacijos gamintojo pateiktas instrukcijas. Kiekviena signalizacijos sistema gali turėti skirtingus pajungimo reikalavimus.
• Naudokite tinkamus įrankius: Pasirūpinkite reikiamais įrankiais: replėmis, laidų nuėmėjais, multimetru, izoliacine juosta, atsuktuvais ir kt.
• Dirbkite gerai apšviestoje vietoje: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte visus laidus ir jungtis.
• Atsargiai su laidais: Būkite atsargūs, nepažeiskite automobilio laidų.

Reikalingi Įrankiai ir Medžiagos

• Automobilio signalizacijos komplektas (su valdymo bloku, sirena, jutikliais, laidais, pulteliu)
• Atsuktuvai (plokščias ir kryžminis)
• Replės, laidų nuėmėjai
• Multimetras (testeris)
• Izoliacinė juosta
• Grąžtas (jei reikės montuoti sireną ar jutiklius)
• Laidų jungtys (jei reikės prailginti laidus)
• Žymeklis (laidų žymėjimui)
• Automobilio elektros instaliacijos schema (konkrečiam automobiliui)

Diegimo Žingsniai

1. Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus, atjunkite neigiamą akumuliatoriaus gnybtą.
2. Raskite tinkamą vietą valdymo blokui: Valdymo blokas turi būti apsaugotas nuo drėgmės ir aukštos temperatūros, sunkiai pasiekiama vagims. Dažnai montuojamas po prietaisų skydeliu.
3. Prijunkite maitinimo laidus: Prijunkite signalizacijos maitinimo laidus prie automobilio akumuliatoriaus, laikydamiesi poliškumo (raudonas laidas - prie teigiamo gnybto, juodas laidas - prie neigiamo gnybto arba automobilio kėbulo). Būtina naudoti saugiklį ant teigiamo laido.
4. Prijunkite jutiklius: Prijunkite durų, kapoto ir bagažinės jutiklius prie valdymo bloko.
5. Prijunkite smūgio jutiklį: Sumontuokite jį ant automobilio kėbulo, kuo arčiau automobilio centro, ir prijunkite prie valdymo bloko.
6. Prijunkite sireną: Sumontuokite sireną po kapotu, toliau nuo karštų variklio dalių. Prijunkite ją prie valdymo bloko.
7. Prijunkite variklio blokavimo relę: Raskite tinkamą variklio grandinę (degimo ar kuro siurblio) ir nutraukite ją. Įjunkite blokavimo relę į grandinę taip, kad signalizacija galėtų atjungti grandinę, kai ji įjungta. (Jei signalizacijoje yra relė, ji nutrauks grandinę kai signalizacija yra įjungta. Jei nėra - reikia nusipirkti papildomai. Vienas relės kontaktas bus jungiamas į +12V, o iš signalizacijos išeinantis laidas yra tarsi jungtukas, kuris įjungia ar išjungia grandinę relės pagalba.)
8. Prijunkite pultelio anteną: Sumontuokite ją kuo toliau nuo metalinių dalių, kad užtikrintumėte gerą ryšio diapazoną.
9. Prijunkite posūkio signalus: Tai leis signalizacijai įjungti posūkio signalus, kai suveikia aliarmas.
10. Prijunkite imobilizatorių: Jei signalizacija turi imobilizatoriaus funkciją, pajunkite jį pagal instrukcijas. Imobilizatorius blokuoja variklio užvedimą, jei signalizacija yra įjungta.
11. Patikrinkite visus jungimus: Prieš prijungdami akumuliatorių, atidžiai patikrinkite visus laidus ir jungtis.
12. Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
13. Išbandykite signalizaciją: Įjunkite signalizaciją ir patikrinkite, ar visi jutikliai veikia tinkamai, ar sirena veikia, ar variklis blokuojamas ir ar pultelis veikia tinkamai.

Dažniausiai Pasitaikančios Klaidos ir Kaip Jų Išvengti

• Neteisingas laidų pajungimas: Visada atidžiai perskaitykite instrukcijas ir įsitikinkite, kad laidai jungiami teisingai. Naudokite multimetrą, kad patikrintumėte laidų poliškumą.
• Nepažymėti laidai: Prieš atjungiant laidus, pažymėkite juos žymekliu ir nufotografuokite jų išdėstymą.
• Nepakankama izoliacija: Prasta laidų izoliacija gali sukelti trumpąjį jungimą. Visada naudokite izoliacinę juostą ar specialias jungtis.
• Blogas įžeminimas: Prastas įžeminimas gali sukelti signalizacijos veikimo sutrikimus.
• Netinkama valdymo bloko vieta: Valdymo blokas turi būti montuojamas sausoje, sunkiai pasiekiamoje vietoje.

Svarbūs Aspektai Renkantis ir Prižiūrint Signalizaciją

Signalizacijos patikimumas priklauso nuo gaminio ir jo montavimo kokybės. Geriausiai tai išmano automobilių elektrikai. Kai kurie elektrikai nori montuodami signalizaciją naudoti kuo daugiau spalvotų laidų, nes jiems taip patogiau. Tačiau, jei bus naudojami tik vienos spalvos laidai, vagiui taip pat bus sunkiau susigaudyti, kas kur. Ilgai ir be pakeitimų gaminama signalizacinė įranga tampa nepatikima, nes vagys išmoksta ją „nulaužti“.

Sistema - tarpusavyje susijusių ir kartu veikiančių elementų, skirtų atlikti konkrečią funkciją, visuma. Sistemos patikimumas - sugebėjimas atlikti konkrečią funkciją per nustatytą laiką ir laikantis nustatytų eksploatacinių rodiklių. Rizikos laipsnis - tikimybinis dydis, nusakantis galimybę, kad sistema, paveikta pavojingų vidinių ar išorinių trukdžių, neatliks jai pavestos funkcijos.

Sistemos Patikimumą Charakterizuoja

• Tvarkingumas: Objekto būklė, kuriai esant jis atitinka visus techninėje dokumentacijoje nurodytus reikalavimus.
• Darbingumas: Objekto būklė, kuriai esant jis gali atlikti pavestą funkciją, išsaugodamas techninėje dokumentacijoje nurodytus parametrus.
• Ribinė būklė: Tokia objekto būklė, kuriai esant toliau jį eksploatuoti negalima arba netikslinga. Pasiekiama dėl amžiaus, susidėvėjimo ir pan.
• Gedimas: Sistemos darbingumą pažeidžiantis įvykis (funkcionavimo gedimai, parametriniai gedimai).

Patikimumas yra savybių kompleksas, jungiantis sistemos ar elemento savybę nepertraukiamai išlikti darbingam kažkiek laiko (patikimumą), sugebėjimą išlikti darbingai iki ribinės būklės (ilgaamžiškumą), savybę aptikti ir taisyti gedimus (tinkamumą remontuoti) ir savybę nepertraukiamai išsaugoti reikiamus eksploatacinius rodiklius per saugojimo ir transportavimo laiką (išsaugomumą).

Papildomos ir Pažangesnės Signalizacijos Funkcijos

• Dvipusis ryšys: Informuoja savininką apie įvykius automobilyje per pultelį su ekranu ar išmanųjį telefoną.
• GPS sekimas: Leidžia nustatyti automobilio buvimo vietą vagystės atveju.
• Nuotolinis valdymas: Galimybė užrakinti/atrakinti duris, užvesti variklį nuotoliniu būdu.
• Apsauga nuo kodo perėmimo: Naudoja šifravimo algoritmus, kad apsunkintų kodo perėmimą.
• Išmaniosios signalizacijos funkcijos: Praneša savininkui apie bandymus patekti į automobilį ir, esant galimybei, nufilmuoja įvykį.
• Radijokanalo apsauga: Svarbu, kad radijo kanalas būtų gerai užšifruotas, nes nuotolinius blokatorius valdo pultelis.
• Atskiros blokavimo relės: Sumontavus atskirą, nepriklausomai nuo pagrindinio bloko veikiančią blokatoriaus relę, galima išvengti automobilio „nukenksminimo“ per 10 sekundžių.
• Išmaniosios Signalizacijos: Naudoja pažangias technologijas, tokias kaip mobilieji telefonai, GPS sekimas ir vaizdo kameros.
• Bevielės Signalizacijos: Lengviau montuojamos, nes nereikia tiesti daug laidų.
• CAN magistralės Signalizacijos: Integruojasi su automobilio CAN magistrale, leidžiančia signalizacijai gauti informaciją ir valdyti funkcijas.

Renkantis signalizaciją, atsižvelkite į automobilio modelį ir metus, reikalingas funkcijas, kainą, gamintoją ir atsiliepimus. Reguliariai tikrinkite akumuliatorių ir valykite jutiklius, kad signalizacija veiktų tinkamai.
