Šiuolaikiniame automobilyje radijo antena yra svarbus komponentas, atsakingas už radijo signalo priėmimą. Jos kokybė ir tinkamas veikimas tiesiogiai lemia klausomų radijo stočių aiškumą ir priėmimo kokybę. Būtent antena atsakinga už tai, kad stoties perduodamas radijo signalas pasiektų radijo imtuvą. Be jokios antenos radijo imtuvas negalėtų signalo priimti.
FM Radijo Antenos Stiprintuvas: Paskirtis ir Savybės
FM radijo antenos stiprintuvas yra skirtas pagerinti FM radijo signalą, ypač kai antenos signalas yra silpnas arba signalas blokuojamas dėl geografinių kliūčių, pavyzdžiui, pastatų ar gamtinių objektų. Tai yra naudinga priemonė tiems, kas gyvena toliau nuo radijo stočių arba keliauja per mažiau apgyvendintas vietas.
Pagrindinės Savybės ir Techniniai Parametrai
- Dažnių diapazonas: 87.5-108 MHz, optimaliai pritaikytas FM radijo bangoms priimti.
- Stiprintuvo galia: Vidutiniškai nuo 10 iki 25 dB, padedanti pagerinti signalą net sudėtingomis sąlygomis.
- Įtampos tiekimas: Dažniausiai 12V, naudojamas per atskirą maitinimo šaltinį arba integruotas su automobilio ar namų elektros sistema.
- Signalo iškraipymo mažinimas: Technologija, mažinanti triukšmus ir iškraipymus, užtikrinanti švaresnį ir aiškesnį garsą.
- Suderinamumas: Galima naudoti su įvairiomis FM antenomis (automobiliuose, namuose ar lauko sąlygomis) ir daugeliu FM imtuvų.
- Pajungimas: Paprastas pajungimas naudojant standartinius RF kabelius, dažnai su papildomais adapteriais, kad tiktų tiek senesnėms, tiek naujesnėms antenoms.
Privalumai
- Geresnė garso kokybė: Stiprintuvas padeda sumažinti triukšmą, o tai užtikrina švaresnį garsą, kuris yra ypač svarbus klausantis muzikos ar pokalbių radijo laidų.
- Stipresnis signalas atokiose vietovėse: Naudinga tiems, kurie gyvena toliau nuo radijo stočių arba keliauja per mažiau apgyvendintas vietas.
- Lengvas montavimas: Stiprintuvą galima paprastai sumontuoti ir integruoti į esamą antenos sistemą.
Automobilio Antenos Gedimo Simptomai ir Diagnostika
Kartais nutinka taip, kad mėgstamų radijo stočių priėmimas tampa problemiškas. Prastas atstumas, trikdžiai ir triukšmas dažnai atsiranda dėl sugadintų arba prastos būklės (po daugelio eksploatavimo metų) komponentų, tokių kaip automobilio antenos.
Gedimo Simptomai
- Imtuvo išlygiavimo problemos.
- Prasta radijo garso kokybė (skirtumas gali būti pastebimas naudojant kompaktinius diskus ar kitas duomenų laikmenas).
- Prastas radijo stočių aprėptis.
Diagnostika
Pirmiausia patikrinkite, ar automobilio antena nebuvo mechaniškai pažeista (pvz., nesulenkta, atsilaisvinusi ar sulūžusi). Jei jos vizualinė techninė būklė yra patenkinama, yra tikimybė, kad nutrūko signalinis laidas arba apdegė kabelio izoliacija. Tam naudokite multimetrą, kuris leidžia įvertinti, ar tinkamai veikia antenos kabeliai.
Jeigu jokių matomų antenos pažeidimų nėra, gali tekti eksperimentuoti. Naudojant testerį galima patikrinti, gal kur trūkusi vidinė antenos apvija. Deja, rimtesniam patikrinimui jau reikia specialios radiotechninės įrangos, tad paprasčiau sumontuoti kitą anteną ir pažiūrėti, kaip veiks radijas ar televizorius.
Signalo Stiprintuvo ir Antenos Sistemos Svarba
Signalų priėmimo kokybę lemia visa sistema. Svarbūs yra antenos techniniai parametrai, jos vieta ant automobilio kėbulo, antenos stiprintuvo ir TV ar FM/AM ieškiklio kokybė. Reikšmės taip pat turi ir anteną bei ieškiklį jungiančio kabelio kokybė ir jo nutiesimo vieta. Tinkamas visų sudedamųjų sistemos dalių pasirinkimas lemia priimamo signalo kokybę.
Montavimo Rekomendacijos
- Montuoti netoli antenos: Optimalu, kai stiprintuvas yra arčiausiai antenos, kad sumažintų signalo praradimus kabelyje.
- Venkite per didelio stiprinimo: Jei signalas per stiprus, tai gali sukelti iškraipymus, todėl reikėtų parinkti optimalų stiprinimo lygį pagal vietovės sąlygas.
- Derinkite su profesionalu: Norint išvengti trukdžių ir signalo iškraipymo, montavimo ir derinimo darbus rekomenduojama atlikti su specialistu.
Antenų Tipai ir Jų Ypatumai
Apibendrinant galima pasakyti, kad antenos skirstomos į tas, kurios montuojamos išorėje, ir tas, kurios tvirtinamos viduje. Salono viduje montuojamas antenas nesunku sumontuoti pačiam, su išorėje tvirtinamomis antenomis sudėtingiau - čia jau neišvengsite kėbulo gręžimo. Taip pat reikia mokėti tinkamai nutiesti kabelį. Taigi, montuojant išorinę anteną nereikia eksperimentuoti su pigia ar abejotinos kokybės produkcija. Su vidinėmis antenomis vargo mažiau, tačiau reikia nepamiršti, kad jos yra gerokai silpnesnės. Norint žiūrėti televiziją, vidinės antenos tikrai neužteks.
Antenų Skirstymas Pagal Montavimo Vietą
- Vidinis: Montuojamas transporto priemonės viduje, dažniausiai ant lango. Šios antenos gali tarnauti ilgiau, nes nėra veikiamos atšiauriomis sąlygomis.
- Išorinis: Montuojamas transporto priemonės išorėje, dažniausiai ant stogo. Išorinė automobilio antena turi puikų diapazoną ir garantuoja aukštą signalo priėmimo kokybę, tačiau jos susidėvės greičiausiai dėl ekstremalių eksploatavimo sąlygų (vėjas, temperatūros pokyčiai, krituliai).
Antenų Tipai Pagal Konstrukciją ir Paskirtį
- Vielinės antenos: Dažnai sutinkamos automobiliuose, laivuose, pastatuose ir lėktuvuose. Gali būti įvairių formų ir dydžių.
- Trumpojo dipolio antenos: Panašios į vielines antenas, su atvirais laidais, per kuriuos eina signalai.
- Dipolio antenos: Susideda iš 2 laidininkų, išdėstytų vienoje ašyje.
- Lankinės antenos: Sudarytos iš vieno ar kelių laidų, susuktų į kilpą.
- Monopolio tipo antenos: Pusė dipolio antenos.
- Apertūrinės antenos: Nukreiptos antenos, kurių struktūroje esanti anga spinduliuoja radijo bangas.
- Štampavimo antenos: Darbo dažnis - mikrobangės, pasižymi visakryptės krypties diagramomis.
- Rago antenos: Panašios į ragą, veikia kaip laisvosios erdvės ir perdavimo linijos tęsinys.
Antenos Suderinamumas ir Keitimo Galimybės
Ar galima visiškai pakeisti gamyklinę anteną arba prijungti prie jos stiprintuvą? Galima ir pakeisti, ir prijungti stiprintuvą, ir kitą anteną. Keičiant vieną anteną kita galima išvengti papildomo kėbulo gręžimo - standartiniams automobilių modeliams daugelis gamintojų siūlo antenas su tokiu pačiu tvirtinimu kaip ir gamyklinių antenų. Atsiminti reikėtų tik tai, kad, jei automobilis garantinis, tai anteną keisti reiktų autorizuotame servise.
Nors kai kurie automobilių savininkai antenas montuoja dėl estetinių sumetimų, kiti jų nepastebi, kol kur nors neužkabina. Tačiau vien tik estetinė išvaizda nėra pagrindinis antenos vaidmuo. Į teiginį „Mano radijas puikiai veikia ir su nulūžusia antena" galima atsakyti, kad nulūžusią išorinę anteną šiuo atveju pavaduoja likusi vidinė antena. Tokiu atveju jos užtenka ten, kur radijo stoties siunčiamas signalas yra ganėtinai stiprus. Nutolus nuo stoties ar siųstuvo signalas susilpnėjus, vidinės antenos pajėgumų neužteks, o radijo transliacija nutruks.
Kombinuotos Antenos
Ar montuojamą televizorių galima jungti prie esamos antenos ar reiktų montuoti specialią TV anteną? Prie radijo antenos televizoriaus jungti nereikėtų. Jei jau perkamas televizorius, reikia nepagailėti pinigų ir nupirkti jam specialią anteną. Visos antenos apskaičiuotos skirtingų dažnių diapazonams, o TV ir radijo bangų dažnis skiriasi. Jeigu nesinori kėbule gręžti naujos skylės, galima esamą radijo anteną pakeisti nauja kombinuota FM/AM/TV antena, prie kurios galima jungti ir radiją, ir televizorių.
Ar galima prie automobilinės antenos jungti mobilųjį telefoną ar GPS imtuvą? Šiuo atveju paprastos TV ar radijo antenos panaudoti nepavyks. Kita vertus, jei yra toks poreikis, galima paieškoti specialios GSM ar GPS antenos, galinčios priimti ir AM/FM/TV signalus.
Ką reikia žinoti renkantis automobilinę anteną? Pirma - jos dažnių charakteristikas. Tai yra, TV, GSM ar GPS priėmimui ji reikalinga. Kita vertus, gal kartais apsimoka pirkti antenas su „atsarga" - tarkim, pirkti kombinuotą AM/FM/TV anteną. Tokiu atveju įsigijus televizorių nekils klausimų, kaip jį pajungti.
TV Signalo Priėmimo Ypatumai Judančiame Automobilyje
Ar tiesa, kad, automobiliui važiuojant, vaizdas vis tiek bus prastas, nepaisant to, kokio galingumo antena bus sumontuota? Taip, tai tiesa. Judantis automobilis nesugeba tinkamai „pagauti" siunčiamų signalų. Tai lemia signalo priėmimo subtilybės. TV signalas silpnesnis už radijo, jį stipriau veikia trukdžiai, daugiau įtakos turi vietovės reljefas, jis priimamas kartu su savo atspindžiu nuo šalia esančių pastatų ir pan. Be to, trukdžiai TV signale gerokai ryškesni negu radijo.
Ar gali būti taip, kad sumontavus papildomą stiprintuvą televizorius vis tiek rodys prastai? Tokiu atveju reikia nuodugniai patikrinti visas sudedamąsias sistemos dalis. Gali būti, kad netinkamai veikia automatinis stiprinimo reguliavimas televizoriuje arba nekokybiškai pajungta antena.
Antenų "Skaitmeninumas" ir "Analoginumas"
Antenų skirstymas į „skaitmenines" ir „analogines" netikslus. Taip, priklausomai nuo kodavimo, galima skirstyti tik signalus. Jeigu skaitmeninis ir analoginis signalai bus priimami tais pačiais dažniais, antenų keisti nereikia.
Bendros Antenų Problemos ir Jų Sprendimai
Gera radijo ir DAB signalo kokybė automobilyje prasideda nuo patikimos antenos. Rasite tiek tradicinius stiebinius antenų modelius, tiek modernias „Shark Fin“ antenas su anglies pluošto dangčiu, taip pat stiprintuvus ir signalo filtrus, kurie padeda pašalinti trukdžius. Dėl kompaktiško dizaino ir universalaus tvirtinimo šie įrenginiai puikiai tinka tiek naujesniems, tiek senesniems automobiliams. Įrenginiai yra suderinami su įvairiais radijo imtuvais ir lengvai montuojami, todėl galite greitai pagerinti signalo kokybę.
Dažniausios Antenų Problemos
- Antenų kabelių susidėvėjimas: Gali atsirasti tiek antenos viduje, tiek išorėje. Antenos danga arba korpusas gali susidėvėti, leisdama vandeniui ar kitiems medžiagoms pažeisti vidų ir trukdyti signalo perdavimui.
- Antenos lizdo problemos: Lizdo jungtys laikui bėgant susidėvi, taip trukdydamos signalo priėmimui. Kita problema gali kilti dėl netinkamo izoliatoriaus pašalinimo, blokuojant signalo perdavimą.
- Pažeisti laidininkai: Laidai, naudojami televizoriaus prijungimui prie antenos, lengvai lūžta kištuko prijungimo vietoje.
Kaip Patikrinti Signalo Parametrus
Atlikdami signalo testą, savo imtuve galite patikrinti signalo parametrus. Signalo stiprumas - parametras, kuris rodo, kaip gerai kontaktuoja Jūsų antenos laidas. Rekomenduojamas signalo stiprumas yra 60 proc. Signalo kokybė - parametras, kuris rodo, kaip gerai Jūsų antena priima signalą iš palydovo.
Rekomenduojame signalo parametrus atlikinėti atstačius gamyklinius parametrus. Taip yra todėl, kad po gamyklinių parametrų atstatymo iš palydovo signalas imtuvą pasiekia realus / atnaujintas. Kitu atveju signalo parametrai gali būti netikslūs, rodomi iš seniau.
Naujai atsivėrusiame lange rinkitės Sistemos informacija, Hibridinio imtuvo nuotolinio valdymo pultelyje spauskite rodyklę į dešinę ir rinkitės Sistemos informacija dar kartą. Trečiame stulpelyje rinkitės Signalo kokybė.
Pažeista arba neįprasta antena gali sukelti problemų su aukštu VSWR (stacionarių bangų koeficientu), o tai sumažins sistemos našumą. Nors šios problemos yra rimtos, patikrinti antenos veikimą nėra sudėtinga. Tam galite naudoti multimetrą. Paprasčiausiai sujunkite zondų laidus su metaliniais antenos terminalais. Tada patikrinkite, ar multimetras rodo varžos rodmenį. Visiškai veikianti antena neturėtų turėti pasipriešinimo, todėl Om rodmuo turėtų būti lygus nuliui.

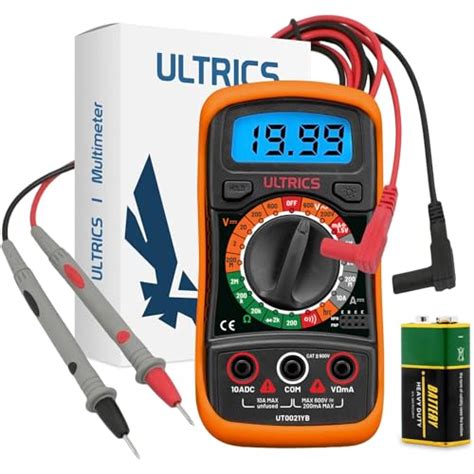

Antenos Vientisumo Tikrinimas Multimetru
Norint patikrinti antenos vientisumą, matuojant varžą, jums reikės multimetro (pageidautina skaitmeninio, kad būtų lengviau skaityti), zondų ir antenos. Nustatykite multimetrą į Om (skaitymo) režimą. Palieskite vieną zondų laidą prie metalinės antenos dalies (pvz., reguliuojamo antgalio arba nerūdijančio plieno strypo). Tada palieskite kitą zondų laidą prie metalinių gijų arba centrinio antenos kabelio kontakto. Išlaikykite zondų padėtį ir atkreipkite dėmesį į Om rodmenį. Teigiamam vientisumo testui varža arba Om reikšmė turėtų būti lygi nuliui arba labai maža. Jei antena neturi vientisumo, ją reikia pakeisti.
Radijo Sistemos Gedimai ir Prevencija
Svarbu nepamiršti, kad radijo atgaivinimo procesas gali skirtis priklausomai nuo automobilio modelio ir radijo tipo, todėl visada naudinga pasinaudoti technine dokumentacija ir gamintojo rekomendacijomis.
Dažniausiai Pasitaikantys Gedimai
- Maitinimo problemos: Sugadinti laidai, sugedęs saugiklis arba pačio radijo gedimas gali sukelti, kad radijas nesijungs.
- Antenos problemos: Jei radijas veikia, bet nesugeria signalų, galbūt antena yra sugedusi arba netinkamai prijungta.
- Programinės įrangos problemos: Šiuolaikiniai radijo įrenginiai dažnai remiasi programine įranga, kuri gali sugesti arba reikalauti atnaujinimo.
- Garsumo problemos: Radijas gali visiškai neprodukuoti garso arba garsas gali būti iškraipytas. Tai gali būti sugedęs garsiakalbis, pažeistas laidas arba netinkamai sukonfigūruoti garso nustatymai.
- Prietaiso užšalimas arba atsitiktinis išjungimas: Dažnai atsitinka dėl perkrovos.
- Aplinkos veiksniai: Drėgmė ar temperatūros svyravimai taip pat gali turėti įtakos radijo veikimui.
- Ekrano problemos: Jei ekrane nieko nematyti arba rodomi klaidingi duomenys, greičiausiai reikia atnaujinti programinę programinę įrangą arba gali būti, kad ekranas sugadintas. Taip pat gali būti problemų su jungtimis.
- Nuotolinio valdymo pultelio gedimai: Jei pultelis neveikia, patikrinkite baterijas ir įsitikinkite, kad pultelis gerai suprogramuotas su radijo imtuvu.
Sprendimai ir Prevencija
- Svarbu nuolat stebėti automobilio elektros sistemą.
- Stengiantis apsaugoti radiją nuo drėgmės ir ekstremalių temperatūrų, galite išvengti nemalonių pasekmių.
- Nepamirškite reguliariai atnaujinti radijo programinės įrangos.
- Antena taip pat yra labai svarbi.
- Vengti savarankiško radijo įrengimo ar remontavimo.
- Stebėkite radijo veikimą ir reaguokite į bet kokius neįprastus garsus ar elgesį.
Transporto Priemonės Antenos Naudojimo Atsargumo Priemonės
- Mobilioji stotis neturėtų naudoti padirbtų antenų, nes originali automobilių stoties antena gali užtikrinti mažesnį stovimų bangų santykį nei 1,5.
- Nukrypimas nuo radijo siųstuvo modulio ir perdavimas kitais dažniais nei centrinis antenos dažnis didina stovinčią bangą.
- Nenaudokite 400M antenos, kad perduotumėte virš 2 metrų, ir atvirkščiai.
- Prieš naudodami transporto priemonės anteną, patikrinkite antenos parametrus stovinčiu bangų matuokliu ir antenos analizatoriumi.
- Dažnai tikrinkite, ar tiektuvas nepažeistas.
- Antena negali būti naudojama aukštyn kojomis.
- Antena neturėtų būti naudojama patalpose.
- Stenkitės ne visada išardyti anteną.
