Topografijos ir inžinerinės infrastruktūros informacinė sistema (TIIIS) buvo sukurta siekiant centralizuotai tvarkyti ir „vieno langelio“ principu teikti naudotojams išsamius ir aktualius esamų bei projektuojamų topografijos ir inžinerinės infrastruktūros objektų erdvinius duomenis. Ši sistema leidžia kurti pridėtinės vertės informacinių technologijų produktus, didina erdvinių duomenų pasiekiamumą ir sutrumpina paslaugų teikimo laiką.
Prisijungimas ir paslaugos TIIIS sistemoje
Norint prisijungti prie TIIIS, pirmą kartą reikia jungtis per elektroninius valdžios vartus adresu www.planuojustatau.lt, pasirenkant „Gyventojas“. Prisijungus pirmą kartą, galima susikurti slaptažodį, kad vėlesni prisijungimai būtų paprastesni. Jeigu prisiskirti Geodezininko Kvalifikacijos Pažymėjimą (GKV) nepavyksta, tikėtina, kad Jūsų GKV nėra įtrauktas į Licencijų informacinę sistemą (LIS). Kiekvienas erdvinių duomenų tvarkytojas (EDT) turi savo unikalų tvarkytojo identifikacinį numerį.
TIIIS paslaugų skirtumai
- TIIIS1 (Topografinių ir inžinerinių tinklų planų erdvinių duomenų teikimas derinti ir tvarkyti): skirta tik geodezininkams, siekiant suderinti topografinius ir inžinerinių tinklų planus.
- TIIIS2 (Topografinių ir inžinerinės infrastruktūros objektų erdvinių duomenų ir kitos informacijos gavimas): skirta visiems www.planuojustatau.lt registruotiems vartotojams. LR geodezijos ir kartografijos įstatymo 3 skyriaus 25 straipsnis nurodo, kad savivaldybių ir inžinerinių tinklų įmonių erdvinius duomenis (antžeminius ir požeminius objektus) gali užsisakyti kiekvienas fizinis asmuo, užsiregistravęs www.planuojustatau.lt puslapyje. Duomenys gaunami vienu paketu tada, kai juos pateikia EDT.
- TIIIS4 (Informacijos apie numatomą įrengti elektroninių ryšių infrastruktūrą, elektroninių ryšių infrastruktūrai įrengti ir (ar) bendrai naudoti tinkamą fizinę infrastruktūrą viešinimas): skirta per VIISP prisijungusiems asmenims viešinti ketinimo statyti faktą ir ketinamos statyti inžinerinės infrastruktūros erdvinius duomenis. Paslaugos gavėjas turi pateikti norimus viešinti erdvinius duomenis arba juos įbrėžti žemėlapių naršyklėje.
Paslauga el. TOPD (topografinių ir inžinerinių tinklų planų derinimo paslauga) bus išjungta 2025 m. Šiuo metu joje galima peržiūrėti tik seniau atliktus darbus, o tikrinimas, derinimas ir duomenų užsakymas nevykdomas.
Duomenų teikimas ir tvarkymas
Geodezininkų pateikiami duomenys
Topografiniame plane turi būti vaizduojami objektai, kuriuos geodezininkas mato. Visi inžineriniai tinklai ir su jais susijusi infrastruktūra vaizduojama inžinerinių tinklų plane. Geodezijos ir kartografijos įstatyme nustatyta, kad geodezininko kvalifikacijos pažymėjimą turintis asmuo turi teisę pažymėti suprojektuotų statinių vietas vietovėje ir sudaryti jų faktinės padėties schemas, sudaryti topografinius planus, inžinerinių tinklų planus (kuriuose turi būti žymimi išmatuoti inžineriniai tinklai), valstybinį geodezinį pagrindą bei batimetrinius planus.
GEDR.gdb yra automatiškai suformuotas TIIIS FGDB failas, sukonvertuotas iš DWG failo į FGDB failą. Tai pagalbinė priemonė tikrinant pateiktą planą. Papildomi objektai GEDR.gdb faile yra pagalbinis (nereglamentuotas) sluoksnis, kurį EDT gali įsijungti ir peržiūrėti, kokias anotacijas geodezininkas pateikė brėžinyje.

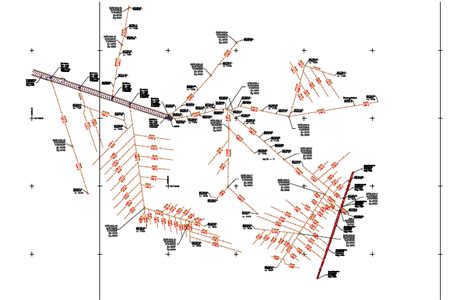

Pagal GKTR 3.01:2023, sudarant topografinį ar inžinerinių tinklų planą, linijinių ir plotinių erdvinių objektų savybėms aprašyti naudojamas su jais sutapdintas identifikavimo/aprašomasis (toliau - ID) taškas, išreikštas bloku. ID taškas sutapdinamas su linijiniu objektu, kurio aprašomąsias savybes (atributus), pavyzdžiui, geodezininko kvalifikacijos pažymėjimo numerį, objekto medžiagą, vamzdžio skersmenį ir pan., norima perduoti. ID taško nereikia dėti ant kiekvienos linijos, jis dedamas tik tuo atveju, kai norima objektui priskirti papildomą aprašomąją informaciją, be objekto kodo. ID taško (bloko) pavadinimas turi sutapti su juo aprašomo išmatuoto objekto kodu. ID taškas, kuris nurodo plotinį objektą, dedamas uždaros linijos, formuojančios plotą, viduryje. Pavyzdžiui, nubrėžiama linija, užkoduota kodu 2631, o jos viduje dedamas ID taškas kodu 2601, taip atvaizduojant gyvenamąjį namą. Jei reikalinga pateikti papildomą aprašomąją plotinio objekto informaciją (atributus), jie įrašomi į ID taško (bloko) atributus. Visais atvejais reikėtų vienam objektui dėti vieną ID tašką, kuriame būtų užpildoma reikiama atributinė informacija. Jeigu geodezininkui reikalinga pateikti tam tikras papildomas anotacijas, jos keliamos į atitinkamus sluoksnius (blokus).
Klaidų kodai ir duomenų tikslumas
- Kodas 3999 - planinės padėties klaida.
- SEDR (Savivaldybės erdvinių duomenų rinkinys) kaupiami erdviniai duomenys (ED), kurių tikslumas yra ne mažesnis kaip 1,00 m.
Atributų pildymas ir kodavimas
- GKTR 2.01:2023 II skyriaus 18.4 nurodo pėstiesiems skirtą aikštę - „aikšt“.
- „Paskirtis“ atributas bei klasifikatorius su reikšmėmis nėra aprašytas GKTR 2.01:2023 II skyriaus 18 punkte. Reikalavimas iš geodezininkų pildyti paskirtį pagal SEDR klasifikatorių yra pagrįstas, kadangi SEDR yra numatytas atributas „Viesas“.
- Pralaidos žiočių (kodas 2241) „Aukstis“ ir „Atskaita“ kaupimas yra numatytas GKTR, tačiau nėra SEDR.
- Objektai kodais 3802 ir 3103 yra tik tušti vamzdžiai.
- Objektai kodais 2433, 2434, 2440: 2433 skirtas, jeigu bordiūras yra iškilęs aukščiau už šaligatvį 2 cm. Jeigu neiškilęs, naudojamas 2434. Šaligatvius be apvado/bortelio reikėtų koduoti atitinkamai pagal GKTR.
Savivaldybių ir inžinerinių įmonių vaidmuo
Derinimo procesas
Topografinius ir inžinerinių tinklų planus derina tik savivaldybės. Pagal Topografinių planų ir inžinerinių tinklų planų derinimo tvarkos aprašą, plano derintojas prireikus ne vėliau kaip per 2 darbo dienas nuo nurodytos datos kreipiasi į inžinerinius tinklus, valstybinės reikšmės kelius valdančias institucijas ir įmones, geležinkelių infrastruktūros valdytojus dėl derinamo plano įvertinimo išvados bei turimos papildomos informacijos pateikimo. Įvykdžius šį punktą, savivaldybės derintojas priima sprendimą priimti arba atmesti planą. Jeigu priimtas teigiamas sprendimas, inžinerinių tinklų įmonių darbuotojai gauna užduotį susipažinti su pateiktais duomenimis.
Kadangi viešojo administravimo subjektas yra tik savivaldybė, derinti gali tik ji. Savivaldybė yra atsakinga už derinimo procesą, kurio metu gali papildomai konsultuotis ir su inžinerinių tinklų įmonėmis dėl geodezininkų pateiktų planų. Po suderinimo, inžinerinių tinklų įmonės atstovai (EDT) gauna užduotį „Susipažinti su ED“, kurią įvykdę patvirtina, kad susipažino su pateiktais duomenimis. Nuo 2022 m. sausio 1 d. konsultacijos su inžinerinių tinklų įmonėmis galimos ir per TIIIS portalą.
Užduočių valdymas ir būsenos
Geodezininkai ir kiti registruoti www.planuojustatau.lt portalo naudotojai visas užduotis gali rasti skiltyje „Mano e. paslaugos“. Norint priskirti užduotį sau, reikia užduotyje paspausti „Prisiskirti“.
Lauko „Būsena“ variantai:
- Užduotis sukurta, bet nepriimta.
- Užduotis priimta, laukiamas sprendimas.
- Užduotis priskirta EDT organizacijos darbuotojui.
- Laukiamas veikimo teritorijų prašymo pateikimas arba panaikinimas.
- Inicijuotas veiklos teritorijų pateikimas (atliekama per „ED tvarkytojų administravimas“ skiltį).
- Užduotis įvykdyta.
- Atšaukta automatiškai suėjus terminui.
- Atšaukta savivaldybei priėmus sprendimą anksčiau termino.
- Gaunama savivaldybės derintojui priėmus sprendimą (priimti ar atmesti) anksčiau, nei yra nustatytas vertinimo inicijavimo terminas.
Geodezininkui pateikus topografinį ar inžinerinių tinklų planą derinimui, savivaldybės darbuotojas gauna derinimo užduotį „Priimti ED“.
Užduočių žymėjimas savivaldybės „Mano Užduočių“ sąraše:
- Pilkas simbolis: žymi „Priimti ED“ užduotį, kurioje gautas naujas vertinimas. Pilkas simbolis šalinamas atidarius užduotį.
- Raudonas simbolis: žymi „Priimti ED“ užduotį, kurioje gautas bent vienas neigiamas vertinimas.
- Geltonas simbolis: žymi „Priimti ED“ užduotį, kurioje gautas bent vienas vertinimas - „Neteisingas EDT".
Šie žymėjimai galioja tik vienam priėmimo užduoties ratui. Savivaldybei priėmus sprendimą, žymėjimas užduočių sąraše naikinamas. Jei yra poreikis tą pačią užduotį peržiūrėti dviem darbuotojams, galima pasinaudoti komentarų skiltimi, kuri yra užduoties puslapio apačioje.
Iššūkiai ir sprendimai
Vandens tiekimo ir nuotekų tvarkymo įmonėms senais laikais kolūkio tinklai buvo perduoti kaip komplektas be jokių dokumentų. Tinklas buvo paklotas iš techninių plastikinių vamzdynų, kurių padėties nustatyti dar neįmanoma: tarpinių šulinių nėra, ieškikliai plastiko neaptinka. Geodezininkai atsisako atlikti matavimus. Tokiais atvejais, kai įmonė neturi finansinių galimybių atlikti duomenų tvarkymo ir pateikimo, arba turi tik apie 2 km šilumos tinklų ir daugiau plėstis nenumatyta, tai būtų vienkartinis duomenų įvedimas. Savivaldybė, kaip viešojo administravimo subjektas, turi teikti visus duomenis pagal teisę gauti informaciją iš valstybės ir savivaldybių institucijų ir įstaigų įstatymą. Tokiose situacijose reikėtų informuoti atsakingas institucijas (oficialiai pranešti AM) pagrindžiant klaidas.
Duomenų žymės ir jų formatavimas diagramose
Duomenų žymės leidžia lengviau suprasti diagramą, rodydamos informaciją apie duomenų sekas ar atskirus duomenų taškus. Pavyzdžiui, skritulinėje diagramoje be duomenų žymių būtų sunku pasakyti, kad kava sudaro 38 % bendro pardavimo. Duomenų žymos turi daugybę formatavimo parinkčių, kurias galima pasirinkti užduočių srityje „Duomenų žymų formatavimas“.
Pirmumo linijos
Linija, sujungianti duomenų žymą ir jos susietą duomenų tašką, vadinama pirmumo linija, naudinga, kai duomenų žymą padedate toliau nuo duomenų taško. Norėdami į diagramą įtraukti pradžios liniją, spustelėkite žymą ir vilkite ją, kai pamatysite keturių krypčių rodyklę. Perkėlus duomenų žymą, pirmumo linija automatiškai prisitaiko ir seka ją.
Žymės kraštinių keitimas ir efektai
Norėdami pakeisti duomenų žymių kraštines, reikia jas spustelėti. Įtraukus efektą, galima žymę padaryti išskirtinę. Efektus galima pasirinkti iš esamų parinkčių. Srityje „Dydis ir ypatybės“ (programoje „Outlook“ arba „Word“ - „Maketas ir ypatybės“) galima nustatyti kitą dydį ir lygiavimo parinktis („Excel“ ir „PowerPoint“).
Įterptieji diagramos laukai
Į duomenų žymę galima įtraukti įtaisytąjį diagramos lauką, pvz., sekos arba kategorijos pavadinimą. Jei pažymėjote visas duomenų sekas, šios komandos nematysite.
Sutartiniai ženklai ir jų valdymas
Sutartiniams ženklams galima sugeneruoti ženklų paletes. Jų kūrimą ir redagavimą skaitykite skyrelyje „Sutartinių ženklų lentelės“. Lentelės, naudojamos dedant sutartinius ženklus, įvedamos po sąrašu esančiame laukelyje. Mastelis nurodomas, jei atitinkamame sąraše pasirinkta „Vartotojo“ nustatymai.
Teksto stiliai ir Geoportal.lt duomenys
Nurodomas kelias iki ortofoto katalogo. Visi failai, parsiųsti iš Geoportal.lt, saugomi šalia brėžinio. Teksto redagavimo langas rodomas norint sukurti ir redaguoti tekstą vietoje, paspaudus brėžinyje ir sukūrus naują teksto bloką.
Ar LAKD ir geležinkelių infrastruktūros valdytojas ruošiasi teikti savo duomenis? Dėl žemės ūkio ministro 2018 m. gegužės 8 d. įsakymo Nr. 3D-286 „Dėl Savivaldybės erdvinių duomenų rinkinio specifikacijos patvirtinimo“ pakeitimo.
