AutoCAD operacinių sistemų techninis aprašymas

„AutoCAD“ yra visame pasaulyje žinoma CAD programinė įranga, kurios visas pavadinimas yra „Auto Computer-Aided Design“. Tai kompiuterinis projektavimo įrankis, padedantis vartotojams kurti ir redaguoti dvimatę (2D) ir trimatę (3D) dizaino grafiką. Nuo pat pradinio išleidimo 1982 m. „AutoCAD“ tapo viena iš plačiausiai naudojamų pramoninio projektavimo programinės įrangos visame pasaulyje. Platus jo pritaikymas apima architektūrą, gamybą, inžineriją, civilinę inžineriją, mechaninę inžineriją, interjero dizainą, animaciją ir kt.

Šiame straipsnyje pateikiamas išsamus „AutoCAD“ įvadas, apimantis jo istoriją, programas, funkcijas ir versijų kūrimą.

Kas yra CAD?

Kompiuterinio projektavimo (CAD) arba 3D CAD programinė įranga naudojama dviejų ar trimačių dizainų ir modelių kūrimui, analizavimui ar keitimui skaitmeninėje aplinkoje, o ne naudojant rankinius braižymo metodus. Tai yra kompiuterinių programų naudojimas kuriant, modifikuojant, analizuojant ir dokumentuojant dviejų ar trimačių (2D arba 3D) fizinių objektų grafinius vaizdus kaip alternatyvą rankiniams juodraščiams ir produktų prototipams. CAD yra plačiai naudojamas kompiuterinės animacijos ir žiniasklaidos specialiųjų efektų, taip pat produktų ir pramoninio dizaino. CAD taip pat gali būti vadinamas CADD arba kompiuteriu paremtu projektavimu ir braižymu.

CAD programinės įrangos funkcijos ir privalumai

CAD programinė įranga plačiai naudojama dėl daugybės privalumų, palyginti su rankiniu piešimu. CAD programinė įranga yra greitesnė, sukuria tikslius dizainus, lengvai integruojasi su skaitmeninėmis darbo eigomis ir leidžia vartotojams kaupti ieškomą ir plačiai prieinamą dizaino ir dizaino žinių biblioteką.

• Projektavimo ir dokumentacija: 2D projektavimas, išdėstymas, rengimas, anotacija ir dokumentacija yra pagrindinės kiekvienos CAD programinės įrangos funkcijos. Norint automatiškai kurti piešimo rodinius iš 3D dalių ir surinkimo modelių ir padėti suderinti ir mastelio piešimo rodinius dar labiau padidina programinės įrangos naudojimą projektavimo procese. Naudokite CAD programinę įrangą, kad sukurtumėte išsamius 3D modelius ir 2D brėžinius.
• Projektavimo patvirtinimas: CAD programinė įranga padeda greitai susisteminti informaciją, patikrinti dizaino atitikimą reikalavimams ir priimti pagrįstus sprendimus.
• Projektavimo sąveika: Kalbant apie integruotą elektroniką, labai svarbu, kad abiejų sistemų dizaineriai bendradarbiautų visame kompiuterinio projektavimo kūrimo procese. CAD programinė įranga sujungia suinteresuotąsias šalis, kad užtikrintų kiekvienos sistemos suderinimą prieš užbaigiant projektą.

Privalumai naudojant CAD inžineriniame procese

CAD naudojamas visame inžinerijos procese, nuo koncepcinio produkto projektavimo ir išdėstymo per surinkimo analizę iki gamybos metodo apibrėžimo. CAD leidžia projektavimo inžinieriams interaktyviai išbandyti dizaino variantus su minimaliais fiziniais prototipais, kad pasiektų:

• Mažesnės produktų kūrimo išlaidos
• Didesnis greitis
• Padidėjęs produktyvumas
• Kokybės užtikrinimas
• Pagreitintas patekimo į rinką laikas

AutoCAD istorija

„AutoCAD“ istoriją galima atsekti devintojo dešimtmečio pradžioje, kai ją sukūrė JAV programinės įrangos įmonė „Autodesk“ ir pirmą kartą išleista 1982 m. Nuo tada „AutoCAD“ tapo vienu iš ikoninių pramoninio dizaino programinės įrangos produktų visame pasaulyje. Ankstyvosiose „AutoCAD“ versijose pirmiausia buvo galima kurti ir redaguoti 2D grafiką. Tačiau tobulėjant technologijoms, vėlesnėse „AutoCAD“ versijose buvo įdiegtos 3D grafinio dizaino ir redagavimo galimybės, kurios žymiai išplėtė jos pritaikymą įvairiose srityse. Šiuo metu „AutoCAD“ tapo standartiniu įrankiu daugelyje pramonės šakų. Jos galimybės ir toliau tobulinamos, suteikiant inžinieriams, architektams, gamintojams ir kitiems specialistams išskirtinius projektavimo ir braižymo įrankius.

AutoCAD taikymo sritys

„AutoCAD“ turi platų programų spektrą ir gali būti naudojamas įvairiose pramonės šakose ir srityse, įskaitant, bet tuo neapsiribojant:

• Architektūrinis projektavimas: „AutoCAD“ padeda architektams ir dizaineriams sukurti detalius pastatų brėžinius ir aukštų planus. Ji taip pat padeda atlikti galimybių studijas ir valdyti įvairių konstrukcijų statybas.
• Mechaninis projektavimas: „AutoCAD“ naudojamas projektuojant mechanines dalis ir mazgus, leidžiančius mechanikos inžinieriams surinkti dalis į visas mechanines konstrukcijas.
• Gamyba: „AutoCAD“ padeda gamintojams kurti gaminio brėžinius ir proceso brėžinius. Jis taip pat naudojamas gaminių projektavimui ir bandymams.
• Civilinė inžinerija: „AutoCAD“ naudojama kelių, tiltų, užtvankų ir kitų infrastruktūros projektų civilinės inžinerijos projektiniams brėžiniams kurti. Tai padeda statybos inžinieriams atlikti matavimus ir valdymą vietoje.
• Animacija ir žaidimų dizainas: „AutoCAD“ gali būti naudojamas kuriant animaciją ir žaidimų dizaino grafiką, teikiant efektyvius ir aukštos kokybės projektavimo įrankius.

Tai tik keletas „AutoCAD“ taikomųjų programų laukų. Realybėje „AutoCAD“ taip pat naudojama tokiose srityse kaip braižymas, procesų projektavimas, surinkimo inžinerija, elektros projektavimas, interjero dizainas ir daugelyje kitų. Dėl savo lankstumo ir galingų funkcijų „AutoCAD“ plačiai taikoma įvairiose pramonės šakose ir srityse.

Pagrindinės AutoCAD funkcijos

„AutoCAD“ yra galinga CAD programinė įranga, turinti daug puikių funkcijų ir galimybių. Štai keletas pagrindinių „AutoCAD“ funkcijų:

• 2D ir 3D dizainas: „AutoCAD“ padeda vartotojams kurti ir redaguoti 2D ir 3D grafinius dizainus, leidžiant jiems pagal poreikį generuoti įvairių tipų dizainus.
• Išmanieji objektai: Išmanūs objektai „AutoCAD“ automatiškai prisitvirtina prie konkrečių grafikos vietų ir sulygiuoja su jomis, padidindami projektavimo darbo tikslumą ir efektyvumą.
• Pasirinktinės komandos: „AutoCAD“ leidžia vartotojams kurti pasirinktines komandas ir sparčiuosius klavišus pagal savo poreikius, palengvinant greitesnį užduočių atlikimą.
• Kelių failų formatų palaikymas: „AutoCAD“ palaiko įvairius failų formatus, įskaitant DWG, DXF, PDF ir kt., palengvinant lengvą duomenų mainus su kita programine įranga.
• Išplėstiniai piešimo įrankiai: „AutoCAD“ teikia daugybę pažangių piešimo įrankių, pvz., kelių eilučių, gradiento užpildų, kelių stilių ir greitųjų komandų, todėl piešimo užduotys tampa patogesnės ir efektyvesnės.
• Makrokomandų programavimas: „AutoCAD“ palaiko makrokomandų programavimą, leidžiantį vartotojams rašyti makrokomandas, kad būtų galima automatizuoti pasikartojančias užduotis ir pagerinti produktyvumą.

AutoCAD versijų kūrimas

Nuo pradinio išleidimo 1982 m. „AutoCAD“ buvo atnaujintas ir tobulinamas, įskaitant „AutoCAD R12“, „AutoCAD 2000“, „AutoCAD 2004“, „AutoCAD 2010“, „AutoCAD 2015“, „AutoCAD 2018“ ir kt. Kiekvienoje versijoje įdiegtos naujos funkcijos ir patobulinimai, suteikiantys vartotojams galingesnius ir efektyvesnius projektavimo įrankius. Naujausia „AutoCAD“ versija yra „AutoCAD 2024“, kuri pasižymi visiškai nauja vartotojo sąsaja, patobulintu 2D ir 3D grafikos našumu, patobulintais bendradarbiavimo įrankiais ir daugybe kitų galimybių. Be to, „AutoCAD 2024“ pristato naujus įrankius, tokius kaip išmanieji objektai ir tarpų uždarymas, kurie padeda vartotojams greičiau atlikti projektavimo užduotis ir pagerinti bendrą efektyvumą.

AutoCAD WS: Mobilioji versija

Dirbant su viena geriausių grafinio projektavimo sistemų „AutoCAD“, tikriausiai esate susipažinę ir su „AutoCAD WS“ programos versija, kuri yra pritaikyta išmaniųjų telefonų platformai „iOS“. Kaip teigia programą plėtojanti kompanija, „AutoCAD WS“ leidžia peržiūrėti, redaguoti ir dalintis grafinėmis rinkmenomis realiu laiku, o jūsų bendradarbiai ir klientai, pasinaudodami interneto naršykle, gali atlikti tuos pačius veiksmus su „Android“ ir „iOS“ išmaniaisiais telefonais arba paprastais kompiuteriais. Be to, rinkmenų peržiūrėjimui staliniame ar nešiojamame kompiuteryje nereikalinga jokia papildoma įranga, todėl tai daryti gali kiekvienas norintis. „AutoCAD WS“ taip pat leidžia laikyti grafines rinkmenas internete, todėl norimi dokumentai bus pasiekiami bet kokiu atveju, net jeigu ir neturite savo išmaniojo telefono. „Autodesk“ praneša, kad mobiliojo programinė įranga gali veikti ir be interneto ryšio, todėl rinkmenas bus galima redaguoti tiesiog išmaniajame telefone. Žinoma, darbo rėžimas yra labai supaprastintas, todėl bus galima atlikti tik labai paprastus ir didelio detalumo nereikalaujančius pakeitimus.

Kiti Autodesk sprendimai architektūrai ir statybai

„Autodesk“ yra pirmaujanti BIM ir CAD sprendimų, sukurtų specialiai statybos ir architektūros pramonės reikalavimams, tiekėja. Ši programinė įranga leidžia planuoti, projektuoti ir valdyti pastatų, infrastruktūros ir statybos projektus itin tiksliai ir efektyviai.

Autodesk programinės įrangos privalumai

• Efektyvus planavimas: „Autodesk“ sprendimai supaprastina jūsų darbo eigą naudodami galingus 3D modeliavimo, vizualizavimo ir modeliavimo įrankius.
• Geresnis bendradarbiavimas: Debesijos galimybės leidžia komandoms dirbti su projektais realiuoju laiku, nesvarbu, kur jos bebūtų.
• Skatinkite tvarumą: Sukurkite aplinkai draugiškus ir efektyviai išteklius naudojančius projektus naudodami pažangius energijos analizės ir medžiagų naudojimo įrankius.
• Ateities perspektyvos: „Autodesk“ naudoja tokias naujoves kaip dirbtinis intelektas ir generatyvinis projektavimas, kad jūsų statybos projektai pereitų į kitą lygį.

Autodesk produktai, skirti architektūrai ir statybai

1. Autodesk Revit: „Revit“ yra pirmaujantis pastato informacinio modeliavimo (BIM) sprendimas. Ši programinė įranga leidžia architektams, inžinieriams ir statybų vadovams kurti pažangius 3D modelius, apimančius visus statybos etapus - nuo projektavimo planavimo iki pastato valdymo.
   • Svarbios funkcijos: Integruoti architektūros, statybos ir MEP įrankiai; Bendradarbiavimas realiuoju laiku su kitomis projekto suinteresuotosiomis šalimis; Tikslūs modeliavimai ir analizės tvariems projektams.
2. Autodesk AutoCAD Architecture: „AutoCAD Architecture“ yra specializuota CAD programinė įranga, sukurta specialiai architektams. Joje siūlomos konkrečiai šiai sričiai būdingos 2D ir 3D projektams skirtos funkcijos, palengvinančios grindų planų, pjūvių ir aukštų kūrimą.
   • Svarbios funkcijos: Automatinis komponentų vaizdų kūrimas; Didelės architektūrai skirtų elementų bibliotekos; Sklandi integracija su „Autodesk Revit“ ir kitais įrankiais.
3. Autodesk Civil 3D: „Civil 3D“ yra idealus sprendimas infrastruktūros projektams, pavyzdžiui, keliams, tiltams ir kanalams. Programinė įranga padeda inžinieriams kurti dinamiškus modelius ir tiksliai planuoti sudėtingus statybos projektus.
   • Svarbios funkcijos: Galingi įrankiai reljefui modeliuoti ir keliams projektuoti; Integracija su BIM darbo srautais ir analizės įrankiais; Hidrologinių ir hidraulinių analizių palaikymas.
4. Autodesk InfraWorks: „InfraWorks“ leidžia greitai kurti tikroviškus infrastruktūros modelius. Programinė įranga integruoja geoduomenis, 3D modelius ir modeliavimą, kad būtų galima vizualizuoti ir planuoti statybos projektus geografiniame kontekste.
   • Svarbios funkcijos: Kelių ir tiltų planavimas; Eismo srautų ir aplinkos veiksnių modeliavimas; Bendradarbiavimas ir duomenų integravimas debesijos pagrindu.

Autodesk darbo eigos privalumai civilinėje inžinerijoje

• Integruotas planavimas: „Autodesk“ produktai, tokie kaip „Revit“, „Civil 3D“ ir „InfraWorks“, gali būti sklandžiai sujungti, kad būtų užtikrintos nuoseklios darbo eigos.
• Klaidų mažinimas: Dėl išmaniųjų modelių ir simuliacijų galimus konfliktus galima atpažinti ir išspręsti planavimo etape.
• Efektyvus bendradarbiavimas: Debesijos pagrindu veikiančios funkcijos, tokios kaip „Autodesk BIM Collaborate“, leidžia komandoms dirbti kartu realiuoju laiku ir greitai keistis informacija.
• Tvarumas ir inovacijos: Naudodama energijos analizės ir medžiagų planavimo įrankius, „Autodesk“ remia tvarius statybos projektus ir padeda sumažinti poveikį aplinkai.
• Laiko ir išlaidų taupymas: Optimizuotos darbo eigos, automatizuoti procesai ir išmanieji modeliai sumažina planavimo pastangas ir taupo vertingus išteklius.

Kompiuterinio projektavimo metodai

Tradiciškai yra du pagrindiniai metodai kuriant ir modifikuojant geometriją 3D CAD: istorija pagrįstas (taip pat žinomas kaip užsakytas arba funkcijomis pagrįstas) modeliavimas arba tiesioginis modeliavimas.

• Istorija pagrįsto modeliavimo metu funkcijų struktūra ir tvarka kontroliuoja, kaip modeliai reaguoja į pakeitimus ar redagavimus. Tai sukuria nuspėjamus pagrindinių funkcijų eskizų redagavimo rezultatus naudojant tikslius matmenų pakeitimus.
• Tiesioginis modeliavimas neišlaiko funkcijų istorijos ir neužfiksuoja, kaip modelis sukurtas. Nėra eskizų vairavimo funkcijų, sudarančių dalį. Redagavimas atliekamas tiesiog pasirinkus tai, ką norite pakeisti, ir jį pakeičiant.

Kiti CAD sprendimai

NX CAD

„NX CAD“ yra „Siemens“ sukurtas mechaninis gaminių projektavimo sprendimas, padedantis įmonėms padidinti produktų dizaino efektyvumą ir kokybę. Tai leidžia sukurti išsamiausią produkto skaitmeninį dvynį, sklandžiai sujungiant komandas, procesus, sistemas ir duomenis, susijusius su produkto dizainu. Tai pirmasis pagrindinis mechaninio kompiuterinio projektavimo (MCAD) sistema, sertifikuota kaip atvira sistema, užtikrinanti lengvą integraciją ir turinti įrodytą patirtį, padedančią klientams iš anksto pateikti savo duomenis be sutrikimų. Tai vienintelis CAD sprendimas, palaikantis žetonų licencijavimą, labai lankstus požiūris į papildomų sprendimų pristatymą. Dabar jis prieinamas debesyje, kaip paslauga (NX X), siekiant padėti jums paspartinti savo skaitmeninę transformaciją lengviau, greičiau ir mastu.

Solid Edge CAD

„Solid Edge CAD“ yra „Siemens“ technologija, kurią inžinieriai, produktų kūrėjai ir dizaineriai naudoja kurdami funkcionalius, virtualius trimačių objektų prototipus. Naudodami „Solid Edge“ dizaineriai gali dinamiškai kurti ir modifikuoti kiekvieną produkto, dalies ar agregato detalę. 3D CAD programinė įranga palengvina ir automatizuoja kitus produktų inžinerijos aspektus, tokius kaip modeliavimo testavimas, piešimas ir braižymas, gamyba, duomenų valdymas, kompiuterio generuojama animacija ir kt. Šie trimačiai modeliai gali būti naudojami modeliavimo tyrimuose, siekiant numatyti, kaip objektas reaguos į stresą ir aplinkos veiksnius, jie gali būti atvaizduoti siekiant sukurti foto-realistinius vaizdus, skirtus naudoti pardavimo ir rinkodaros medžiagose ir (arba) išsamūs brėžiniai gali būti siunčiami gamybai (arba, adityvaus gamybos atveju, CAD failas gali būti siunčiamas tiesiai į 3D spausdintuvą).

Kaip išmokti AutoCAD

Norint išmokti „AutoCAD“, reikia tam tikro įsipareigojimo dėl jo sudėtingumo, tačiau įvaldžius jį galima žymiai padidinti projektavimo darbo našumą ir efektyvumą. Įvaldytas „AutoCAD“ tampa itin svarbiu įrankiu, siūlančiu didžiulį patogumą ir efektyvumą atliekant įvairias profesines užduotis.

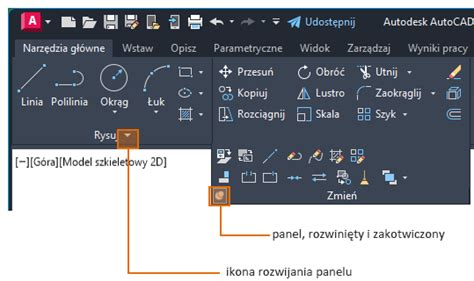

Tiems, kurie artėja prie „AutoCAD“, pirmasis žingsnis yra susipažinimas su jo sąsaja. Komandų juosta, „Ribbon“ meniu ir piešimo sritis yra pagrindiniai elementai, su kuriais reikia bendrauti. Pradėkite nuo pagrindinių komandų, tokių kaip LINIJA, APSKRITIMAS ir OFFSET, tai yra esminė sąlyga suprasti piešimo pagrindus. Po to, kai išmokote pagrindines komandas, rekomenduojama praktikuotis su paprastais projektais, kaip kambario planas ar mažas trimatis modelis.

Internete yra daug naudingų išteklių, tokių kaip nemokami pamokymai „YouTube“ ir sertifikuoti kursai platformose, tokiose kaip „Coursera“ ir „Udemy“, kurie padeda pradedantiesiems šioje srityje. Be to, pažangios priemonės, pavyzdžiui, „Autodesk 3ds Max“, siūlo konkretesnes funkcijas trimačiam modeliavimui.

Tiems, kurie nori išmokti „AutoCAD“, „Autodesk“ siūlo oficialią platformą, tai yra „Mokymosi Hubas“, su tutorialais ir sertifikuotais kursais kiekvienam įgūdžių lygiui. Investuoti į oficialų „AutoCAD“ sertifikatą yra svarbus žingsnis didinant savo vertę darbo rinkoje, demonstruojant tarptautiniu lygmeniu pripažintas technines įgūdžius.

AutoCAD palyginimas su kitais CAD sprendimais

Palyginti su kitais CAD sprendimais, „AutoCAD“ išsiskiria savo universalumu ir naudojimo paprastumu. Pavyzdžiui, „Revit“ yra specifinė BIM (Building Information Modeling) programinė įranga, tuo tarpu „SketchUp“ yra intuityvesnis, bet mažiau galingas sudėtingiems projektams. „SolidWorks“, priešingai, dažnai yra pirmenybė mechaninėje inžinerijoje. „AutoCAD“, dėka savo lankstumo, išlieka puikus pasirinkimas tiems, kurie ieško universalios programinės įrangos.
