Šiame straipsnyje pateikiama detali instrukcija, kaip atlikti Audi A6 2.5 TDI V6 (variklio kodas AKE, 2001 m. laidos, automatinė pavarų dėžė) paskirstymo (timing) ir dyzelinio kuro aukšto slėgio siurblio (TНVD) diržų keitimą. Pateikta procedūra taip pat tinkama ir kitiems varikliams, tokiems kaip AKN, AFB, AYM, AKE, BCZ, BAU, BDH, BDG, BFC. Nors gali pasitaikyti nedidelių skirtumų atliekant darbus su skirtingų metų automobiliais, dažniausiai jie susiję su kėbulo detalėmis.
Audi A6 C4 paskirstymo ir TНVD diržų keitimo komplektas
Norint atlikti paskirstymo ir TНVD diržų keitimą, rekomenduojama įsigyti pilną komplektą, kuris gali apimti šias dalis:
| Gamintojas | Pavadinimas | Katalogo numeris | Kaina (rub.) |
|---|---|---|---|
| Wahler | Termostatas | 427487D | 680 |
| Elring | Salnikas (2 vnt.) | 325155 | 100 |
| INA | Įtempimo ritinėlis | 531030710 | 1340 |
| INA | Įtempimo ritinėlis | 532016010 | 660 |
| Ruville | Vaikščiotojo ritinėlis | 557011100 | 100 |
| DAYCO | Poly-V diržas | 4PK1238 | 240 |
| Gates | Vaginis diržas | 6PK2403 | 1030 |
Vidutinė dalių kaina nurodyta pagal 2017 m. vasaros kainas Maskvoje.
Reikalingi įrankiai
Norint atlikti šį darbą, prireiks šių specializuotų įrankių:
- Atraminė detalė - 3036
- Fiksatorius - T40011
- Dviejų žandikaulių nuėmiklis - T40001
- Fiksuojantis varžtas - 3242
- Antgalis 22 - 3078
- Paskirstymo velenų fiksatorius - 3458
- Dyzelinio TНVD fiksatorius - 3359
Bendra tvarka ir paruošiamieji darbai
SVARBU! Visi darbai turi būti atliekami tik ant visiškai atšalusio variklio.
Pirmiausia būtina nuimti viršutinę ir apatinę variklio apsaugas, oro paėmimo kanalą prie oro filtro, taip pat interkūlerio vamzdžius. Po to atlaisvinamas ir nuimamas variklio priekinės atramos tvirtinimas.
Toliau reikia atsukti varžtus, laikančius kondicionieriaus radiatorių, ir atitraukti jį į šalį (atjungti nuo magistralių nereikia). Atsukite varžtus, laikančius automatinės pavarų dėžės alyvos magistralėse, ir atitraukite jas. Atjunkite aušinimo skysčio žarnas, nepamirškite iš anksto nuleisti aušinimo skysčio į tinkamą talpą. Atjunkite elektros jungtis nuo priekinių žibintų ir nuimkite troselį nuo variklio dangčio spynos.
Atsukite priekinės panelės varžtus ir nuimkite ją kartu su radiatoriais. Kadangi darbui reikės kuo daugiau laisvos vietos, radiatoriaus nerekomenduojama statyti į serviso padėtį. Rekomenduojama nuleisti aušinimo skystį ir nuimti radiatorių kartu su priekiniais žibintais.
Darbas su dešine variklio puse
Dešinėje variklio pusėje nuimkite oro paėmimo kanalą, vedantį į oro filtrą. Atjunkite oro masės matuoklio jungtį ir nuimkite oro filtro dangtį.
Oro ortakiai tarp interkūlerio ir turbokompresoriaus taip pat turi būti nuimti.
Kuro filtras nuimamas, neatjungiant žarnų ir daviklių tvirtinimo blokų - juos tiesiog reikia atitraukti į šalį. Tai leis pasiekti dešiniojo cilindrų bloko paskirstymo veleno dangtelį.
Darbas su kairiąja variklio puse
Kairėje variklio pusėje reikia nuimti vakuumo siurblį ir išsiplėtimo bakelį.
Paskirstymo veleno ir alkūninio veleno paruošimas
Labai svarbu! Nustatykite trečiąjį cilindrą į viršutinę negyvąją tašką (VNT). Tai atliekama patikrinus, ar paskirstymo veleno žymė „ОТ“ sutampa su tepalo užpylimo angos centru.
Nuimkite vieną dangtelį ir įstatykite alkūninio veleno fiksatorių.
Patikrinkite, ar dangtelio skylė sutampa su alkūninio veleno alkūnės „VNT“ skylute.
Paskirstymo diržo TНVD keitimas
Prieš nuimant TНVD diržą, būtina nuimti viršutinę paskirstymo diržo dangtelį, skysčio sankabą ir ventiliatorių. Taip pat reikia nuimti agregatų pavaros vaginius diržus (tarp jų ir kondicionieriaus diržą).
Jei šie diržai bus naudojami pakartotinai, būtina pažymėti jų sukimosi kryptį.
Pradėkite nuo TНVD pavaros demferio nuėmimo. Atkreipkite dėmesį, kad centrinio demferio stebulės varžtas nėra atsukamas.
Į TНVD pavaros dantytąjį skriemulį įstatykite fiksatorių Nr. 3359.
Naudodami raktą Nr. 3078, atlaisvinkite TНVD diržo įtempimo ritinėlio veržlę.
Šešiabriauniu raktu atitraukite įtempimo ritinėlį nuo diržo pagal laikrodžio rodyklę, po to šiek tiek priveržkite jo veržlę.
Paskirstymo diržo nuėmimo procedūra
Po to, kai TНVD diržas yra nuimtas, galite pradėti nuimti paskirstymo diržą. Pirmiausia atsukite kairiojo paskirstymo veleno skriemulio varžtus.
Tada nuimkite išorinį TНVD pavaros skriemulį kartu su diržu. Atidžiai apžiūrėkite įtempimo ritinėlio įvorę, įsitikinkite, kad ji nepažeista. Tinkama įvorė laisvai sukasi korpuse, be jokio papildomo judesio (liufto).
Tefloniniai ir guminiai sandarikliai turi būti be pažeidimų.
Tęskite darbą atsukdami alkūninio veleno skriemulio varžtus.
Nuimkite alkūninio veleno skriemulį. Centrinio alkūninio veleno varžto atsukti nereikia.
Nuimkite vairo stiprintuvo ir ventiliatoriaus skriemulius, taip pat apatinį paskirstymo diržo dangtelį.
Naudodami raktą Nr. 3036, palaikykite paskirstymo veleną ir atlaisvinkite abiejų velenų skriemulių varžtus.
Šešiabriauniu 8 mm raktu pasukite įtempimo ritinėlį pagal laikrodžio rodyklę, kol įtempimo ritinėlio korpuso ir jo stiebo skylutės sutaps.
Kad nesugadintumėte įtempimo ritinėlio, nenaudokite per didelės jėgos; sukite ritinėlį lėtai ir atsargiai.
Užfiksuokite stiebą 2 mm skersmens strypeliu ir pradėkite nuimti tarpinį ir įtempimo ritinėlius, taip pat patį paskirstymo diržą.
Po to, kai bus nuimti TНVD ir paskirstymo diržai, apžiūrėkite vandens siurblio ir termostato būklę.

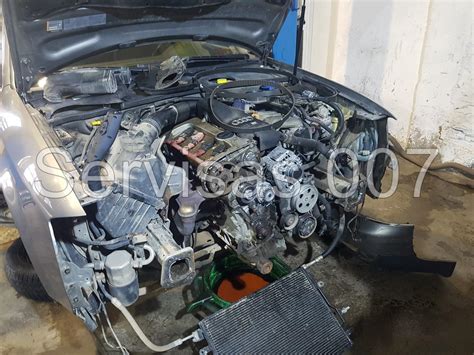

Naujo vandens siurblio ir termostato montavimas
Prieš montuojant naują vandens siurblį, ant tarpiklio rekomenduojama užtepti sandariklio.
Toliau montuojamas termostatas. Termostato korpusą ir tarpiklį taip pat rekomenduojama padengti sandarikliu.
Montavimo metu įsitikinkite, kad termostato vožtuvas yra orientuotas į 12 valandos padėtį.
Paskirstymo diržo montavimas
Prieš montuojant paskirstymo diržą, įsitikinkite, kad žymė „ОТ“ yra tepalo užpylimo angos centre.
Patikrinkite, ar tinkamai įstatytas fiksatorius Nr. 3242.
Nepamirškite patikrinti tinkamo plokštelių Nr. 3458 išdėstymo.
Kad palengvintumėte paskirstymo velenų žymių suderinimą, jų sukimo darbams geriausia naudoti atramą Nr. 3036. Kai visos žymės bus suderintos, naudodami nuėmiklį Nr. T40001, jas užfiksuokite. Nepamirškite nuimti kairiojo paskirstymo veleno skriemulio.
Dešiniojo paskirstymo veleno dantytojo skriemulio sukimosi tikslumą reikia patikrinti ant kūginio tvirtinimo. Jei reikia, varžtą galima priveržti ranka.
Pradėkite montuoti paskirstymo diržo įtempimo ir tarpinį ritinėlius.
Paskirstymo diržo sekos montavimas
Paskirstymo diržas montuojamas tokia seka:
- Alkūninis velenas
- Dešinysis paskirstymo velenas
- Įtempimo ritinėlis
- Vaikščiotojo ritinėlis
- Vandens siurblys
Kairioji diržo dalis turi būti uždedama ant kairiojo paskirstymo veleno skriemulio, ir šie elementai kartu montuojami ant veleno. Po to centrinis kairiojo paskirstymo veleno varžtas priveržiamas ranka. Patikrinkite skriemulio sukimosi tikslumą ant kūginio tvirtinimo, neturi būti jokių perkošimų.
Naudodami 8 mm šešiabriaunį raktą, šiek tiek pasukite įtempimo ritinėlį pagal laikrodžio rodyklę.
Įtempimo ritinėlio stiebo fiksatorių jau galima nuimti.
Nuimkite šešiabriaunį raktą, o jo vietoje įstatykite dvipusį dinamometrinį raktą. Šiuo raktu pasukite įtempimo ritinėlį prieš laikrodžio rodyklę 15 Nm momentu. Dabar raktą galima nuimti.
Naudodami raktą Nr. 3036, palaikykite paskirstymo veleną ir priveržkite skriemulių varžtus 75-80 Nm momentu.
TНVD diržo montavimas
Dabar galite pradėti surinkimą. Sumontuokite vaginių diržų tvirtinimo plokštelę, ventiliatorių. Prieš montuojant plokštelę, naujas TНVD diržo įtempimo ritinėlis turi būti užfiksuotas savo vietoje, jo tvirtinimo veržlė priveržta ranka.
Sumontuokite apatinį paskirstymo diržo dangtelį, vairo stiprintuvo ir ventiliatoriaus skriemulius.
Prieš montuodami alkūninio veleno skriemulį, suderinkite dantytojo rato iškyšas ir įdubas.
Alkūninio veleno dantytojo skriemulio varžtai turi būti priveržti 22 Nm momentu.
Pradėkite montuoti TНVD pavaros diržą:
- Pirmiausia patikrinkite, ar tinkamai nustatytos visos paskirstymo žymės.
- Tada sumontuokite visus ritinėlius ant tvirtinimo plokštelės.
- Naudodami 6 mm šešiabriaunį raktą, pasukite TНVD įtempimo ritinėlį pagal laikrodžio rodyklę į apatinę padėtį, veržlę priveržkite ranka.
- Uždėkite TНVD pavaros diržą. Jį reikia montuoti kartu su kairiuoju skriemuliu ant paskirstymo velenų ir siurblio skriemulių.
- Nepamirškite įsitikinti, kad varžtai yra ovalių skylių centre. Jei reikia, teks pasukti skriemulį.
- Varžtus priveržkite ranka, patikrinkite, ar nėra laisvo dantytojo skriemulio sukimosi ir perkošimų.
- Raktu Nr. 3078 atlaisvinkite TНVD pavaros diržo įtempimo ritinėlio veržlę.
- Šešiabriauniu raktu pasukite įtempimo ritinėlį prieš laikrodžio rodyklę, kol žymeklis sutaps su atžyma. Po to priveržkite įtempimo ritinėlio veržlę (37 Nm), dantytojo skriemulio varžtus (22 Nm).
Galutiniai patikrinimai ir surinkimas
Išimkite fiksatorius ir lėtai pasukite alkūninį veleną du kartus pagal laikrodžio rodyklę.
Į alkūninį veleną įstatykite fiksatorių Nr. 3242.
Rekomenduojama iš karto patikrinti, ar laisvai statosi plokštelės ir TНVD fiksatorius.
Taip pat dar kartą patikrinkite atžymos ir žymeklio suderinimą. Jei jie nesutampa, sureguliuokite TНVD diržo įtempimą.
Sumontuokite kairiojo paskirstymo veleno vakuumo siurblį, dešiniojo paskirstymo veleno dangtelį ir variklio bloką.
Sumontuokite TНVD pavaros demferį.
Priveržkite demferio tvirtinimo varžtus 22 Nm momentu.
Nerekomenduojama iš karto montuoti viršutinių paskirstymo diržo dangtelių, jei planuojate atlikti įpurškimo pradžios reguliavimą ir dinaminę diagnostiką su specializuota įranga. Jei šių procedūrų neatliekate, dangtelius galima sumontuoti.
