Kardaninė pavara: išsamus paaiškinimas

Automobilių dalys dėvisi ir genda, o viena iš svarbių, tačiau dažnai nepastebimų dalių yra kardaninis velenas, dar vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“. Jis vaidina esminį vaidmenį perduodant variklio sukimo momentą į ratus, todėl jo būklė tiesiogiai veikia automobilio veikimą ir saugumą. Nors kardaninis velenas paprastai yra patikimas ir ilgaamžis komponentas, vis dėlto jis gali susidėvėti ar pažeisti. Šiame straipsnyje gilinamasi į kardaninės pavaros ypatumus automobiliuose, pradedant nuo jos pagrindinių komponentų ir baigiant jos vieta šiuolaikinėje automobilių pramonėje, atsižvelgiant į įvairius techninius, eksploatacinius ir konstrukcinius aspektus.

Kas yra kardaninė pavara ir jos paskirtis?

Automobilių pasaulyje galios perdavimo sistemos yra esminės, užtikrinančios, kad variklio sukurta jėga pasiektų varomuosius ratus. Viena iš istoriškai svarbių ir iki šiol plačiai naudojamų technologijų yra kardaninė pavara. Nors jos principas atrodo gana paprastas - perduoti sukimo momentą tarp dviejų velenų, kurių ašys nesutampa arba gali keisti savo padėtį viena kitos atžvilgiu - jos veikimas, konstrukcija, privalumai ir trūkumai yra kur kas sudėtingesni ir verti išsamios analizės.

Kardaninis velenas yra mechaninis komponentas, kuris perduoda sukimo momentą iš pavarų dėžės į diferencialą. Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Kardaninio veleno pagrindinė funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu. Kardaninė pavara skirta perduoti sukamąjį judesį tam tikru kampu iš vieno mechanizmo į kitą. Šių mechanizmų tarpusavio padėtis gali keistis važiavimo metu.

Kardaninio veleno paskirtis ir funkcija: Pagrindinė kardaninio veleno paskirtis yra perduoti sukimo momentą iš transmisijos į diferencialą, kuris paskirsto šią variklio galią varantiesiems ratams. Variklio generuojama galia perduodama per transmisiją, kurios užduotis sureguliuoti greitį ir sukimo momentą prieš perduodant jį į pavaros veleną. Tada kardaninis velenas perduoda šią sukimosi jėgą į diferencialą, sukantį transporto priemonės ratus. Dar viena svarbi kardaninio veleno savybė yra tai, kad jis leidžia sukti ratus prisitaikydamas prie pakabos darbo ir judėjimo važiuojant transporto priemonei. Paprastai jį sudaro viena ar daugiau kryžminių jungčių (U formos jungčių) arba varančiųjų lankstų (CV jungtis), kurios leidžia sklandžiai perduoti galią net tada, kai tarp kardaninio veleno ir transmisijos mazgų yra didelis kampas.

Kardaninės pavaros vieta automobilio transmisijoje

Važiuodami automobiliu net nepagalvojame, kokie sudėtingi procesai vyksta variklio skyriuje bei transmisijoje. Variklyje degalai paverčiami į mechaninę jėgą, bet ta jėga turi būti perduodama į ratus. Pirmoji detalė, skirta jėgos perdavimui, yra pavarų dėžė, o po to reduktorius. Nuo čia prasideda kardaninių velenų naudojimas.

Kardaninė pavara dažniausiai naudojama automobilių transmisijoje perduoti sukamąjį judesį iš pavarų arba skirstymo dėžės varantiesiems tiltams. Ji taip pat perduoda sukamąjį momentą iš diferencialo varantiesiems ratams, kai jie kartu yra ir vairuojamieji arba kai įtaisyta nepriklausoma varančiųjų ratų pakaba.

• Galiniais ratais varomos transporto priemonės (RWD): Kardaninis velenas jungia pavarų dėžės išėjimo veleną su galinio tilto diferencialu. Kadangi galinis tiltas juda aukštyn ir žemyn kartu su pakaba, o pavarų dėžė yra standžiai pritvirtinta prie kėbulo ar rėmo, kampas tarp pavarų dėžės išėjimo veleno ir diferencialo įėjimo veleno nuolat kinta. Kardaninės jungtys abiejuose veleno galuose leidžia perduoti sukimo momentą nepaisant šio kampo pokyčio.
• Visais ratais varomos transporto priemonės (AWD/4WD): Situacija gali būti sudėtingesnė. Paprastai yra paskirstymo dėžė, kuri paskirsto sukimo momentą tarp priekinės ir galinės ašių. Tokiu atveju dažnai naudojami du kardaniniai velenai: vienas jungia paskirstymo dėžę su galiniu diferencialu, o kitas - su priekiniu diferencialu. Čia kardaninės pavaros atlieka tą pačią funkciją - perduoda galią kampu ir kompensuoja santykinį judėjimą.
• Priekiniais ratais varomos transporto priemonės (FWD): Jeigu automobilis yra varomas tik priekiniais ratais, tai automobilyje yra du kardaniniai velenai. Jie jungia reduktorių ir ratus. Keturiais arba galiniais ratais varomuose automobiliuose yra ir ilgas kardanas, jungiantis pavarų dėžę su gale esančiu reduktoriumi. Šis ilgas kardaninis velenas sukasi visada ir turi būti labai gerai subalansuotas norint išvengti vibracijų.

Kardaninės pavaros komponentai

Kardaninė pavara, dažnai vadinama tiesiog kardanu, yra mechaninė sistema, skirta perduoti sukimo momentą tarp variklio (arba pavarų dėžės/paskirstymo dėžės) ir varančiojo tilto (diferencialo), ypač kai šie mazgai nėra tiesiogiai sujungti vienoje ašyje arba kai tarp jų yra santykinis judėjimas, pavyzdžiui, dėl pakabos darbo. Pavadinimas kilo iš italų matematiko ir inžinieriaus Gerolamo Cardano vardo, kuris aprašė panašų mechanizmą, nors pati koncepcija buvo žinoma ir anksčiau.

Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą. Skirtingoms transporto priemonėms skirti kardanai gali būti sudaryti iš skirtingų dalių, tačiau dažniausiai jis yra sudarytas iš:

• Kardaninis velenas (arba velenai): Tai dažniausiai tuščiaviduris plieninis, aliumininis ar net kompozitinis (pvz., anglies pluošto) vamzdis, perduodantis pagrindinį sukimo momentą. Jo konstrukcija turi būti pakankamai tvirta, kad atlaikytų dideles sukimo apkrovas, ir pakankamai standi, kad neišlinktų veikiant išcentrinėms jėgoms esant dideliems sukimosi greičiams. Dažnai naudojami tuščiaviduriai velenai siekiant sumažinti svorį ir inerciją. Ilgesnėse sistemose (pvz., sunkvežimiuose ar ilgos bazės automobiliuose) gali būti naudojami keli sujungti velenai su tarpine atrama.
• Kardaninės jungtys (šarnyrai): Tai svarbiausi elementai, leidžiantys perduoti sukimo momentą kampu. Jos reikalingos tam, kad sujungimo taškai galėtų tarpusavyje judėti, nepažeidžiant veleno ir netrikdant jo sukimosi. U jungtys yra atsakingos už lankstumą ir apsaugo veleną nuo lankstymo ir jo sukeltų gedimų. Dažniausiai naudojamos:

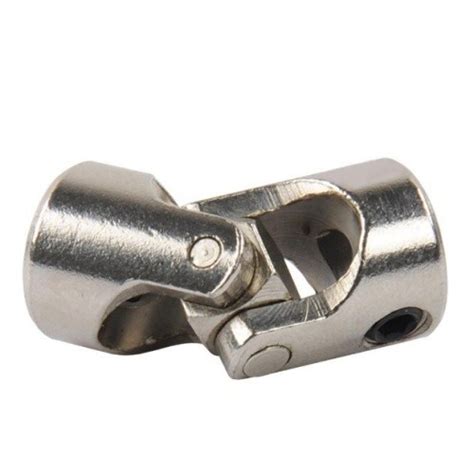

  • Kryžminės jungtys (Hooke'o jungtys): Tai klasikinis ir paprasčiausias tipas, sudarytas iš dviejų šakių, sujungtų kryžme su guoliais. Pagrindinis jų trūkumas - perduodamo sukimosi greičio netolygumas, kai kampas tarp velenų yra didesnis nei nulis. Kuo didesnis kampas, tuo didesnis greičio netolygumas, kas sukelia vibracijas ir papildomas apkrovas. Siekiant kompensuoti šį netolygumą, sistemoje dažniausiai naudojamos dvi tokios jungtys, išdėstytos tam tikra tvarka. Nesinchroniniai kardaniniai šarnyrai perduoda sukamąjį judesį 15-20 laipsnių kampu. Šie kardaniniai šarnyrai sudaryti iš dviejų šakučių, įtvirtintų ant velenų. Šakutės tarpusavyje išdėstytos statmenai ir šarnyriškai sujungtos kryžme su adatiniais guoliais. Šiam kardaniniam šarnyrui būdinga tai, kad varančiajam velenas suksis tolygiai.
  • Dvigubos kardaninės jungtys: Tai iš esmės dvi kryžminės jungtys, sujungtos trumpu tarpiniu velenu. Ši konstrukcija leidžia kompensuoti greičio netolygumus vienoje jungtyje ir užtikrinti tolygesnį sukimo momento perdavimą esant didesniems kampams.
  • Pastovaus kampinio greičio jungtys (CV jungtys): Nors dažniau siejamos su priekinių ratų pavara arba galinių ratų pusašiais nepriklausomoje pakaboje, tam tikrose kardaninių velenų konstrukcijose (ypač moderniose AWD sistemose arba specifinėse konfigūracijose) gali būti naudojamos ir CV jungtys, kurios užtikrina visiškai tolygų sukimosi greičio perdavimą nepriklausomai nuo kampo (jų veikimo diapazone). Jos yra sudėtingesnės ir brangesnės nei kryžminės.
• Slankioji mova: Kadangi atstumas tarp pavarų dėžės ir galinio tilto gali nežymiai kisti dėl pakabos darbo ar kėbulo deformacijų, kardaniniame velene dažnai integruojama slankioji mova (paprastai išdrožinė jungtis). Ji leidžia velenui šiek tiek pailgėti arba sutrumpėti, kompensuodama šiuos atstumo pokyčius ir apsaugodama guolius bei jungtis nuo ašinių apkrovų.
• Tarpinė atrama (pakabinamas guolis): Kai kardaninis velenas yra ilgas ir sudarytas iš dviejų ar daugiau dalių, naudojama tarpinė atrama su guoliu. Ji prilaiko veleną viduryje, neleidžia jam pernelyg išlinkti ir sumažina vibracijų tikimybę, ypač važiuojant dideliu greičiu. Šis guolis paprastai montuojamas elastingame guminiame elemente, kad slopintų vibracijas.
• Flanšai: Flanšai yra specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
• Guoliai ir tarpinės: Siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.

Kardaninių velenų tipai

Kardaninis velenas yra sukonstruotas taip, kad galėtų perduoti galią judant skirtingiems automobilio komponentams. Jis turi būti tvirtas, bet kartu pakankamai lankstus, kad galėtų susidoroti su įvairiomis apkrovomis ir judesiais.

• Vientisi kardaniniai velenai: standartinis veleno tipas įprastas transporto priemonėse su trumpesne ratų baze. Jie yra paprastesni ir lengvesni, tačiau yra riboto ilgio, nes linkę į didesnę vibraciją ir deformacijas esant didesniam greičiui.
• Dviejų dalių kardaniniai velenai: sutinkami ilgesnės ratų bazės transporto priemonėse, juos sudaro du velenai, sujungti kryžme ar lankstu ir pakabinti ant centrinio atraminio guolio. Tokio tipo konstrukcija leidžia lanksčiau pritaikyti veleno ilgi pagal poreikius bei sumažinti vibraciją.
• Dvigubo šarnyro velenai: Turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
• Teleskopiniai kardanai: Šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.
• Anglies pluošto kardaniniai velenai: naudojami didelės galios transporto priemonėse, šie varantieji velenai yra lengvi ir pasižymi ypač dideliu tvirtumu bei ilgaamžiškumu. Jie sumažina inercijos momentą, taip pagerindami pagreitį ir bendrą automobilio valdymą.
• Plieniniai kardaniniai velenai: dažniausiai sutinkami ir pagrinde naudojami įprastuose automobiliuose, plieniniai kardaniniai velenai užtikrina gerą tvirtumo, ilgaamžiškumo ir ekonomiškumo balansą.

Kardaninės pavaros privalumai

Nors automobilių technologijos nuolat tobulėja ir atsiranda alternatyvių sprendimų, kardaninė pavara išlieka populiari dėl tam tikrų privalumų:

1. Gebėjimas perduoti didelį sukimo momentą: Kardaninės pavaros, ypač pagamintos iš aukštos kokybės plieno, yra labai tvirtos ir gali patikimai perduoti didžiulį sukimo momentą. Tai ypač svarbu galinguose automobiliuose, visureigiuose, pikapuose ir komerciniame transporte, kur variklio galia ir apkrovos yra didelės.
2. Patikimumas ir ilgaamžiškumas: Tinkamai suprojektuota, pagaminta ir prižiūrima kardaninė pavara yra gana patikimas mazgas. Pagrindiniai dėvėjimosi elementai yra kardaninės jungtys (ypač kryžmės guoliai) ir tarpinės atramos guolis.
3. Santykinai aukštas mechaninis efektyvumas: Tiesiogiai perduodant sukimo momentą per veleną, mechaniniai nuostoliai yra palyginti nedideli, ypač kai kampai tarp velenų yra maži.
4. Galimybė realizuoti klasikinę komponuotę (RWD): Kardaninė pavara yra būtina norint įgyvendinti klasikinę automobilio komponuotę su varikliu priekyje ir varančiaisiais galiniais ratais. Tokia komponuotė turi savų privalumų, pavyzdžiui, geresnį svorio pasiskirstymą tarp ašių.
5. Remonto galimybės: Daugelyje klasikinių konstrukcijų susidėvėjusias kryžmes ar tarpinės atramos guolius galima pakeisti atskirai, neatliekant viso veleno keitimo. Tai gali sumažinti remonto kaštus.

Kardaninės pavaros trūkumai

Nepaisant privalumų, kardaninė pavara turi ir reikšmingų trūkumų, kurie lėmė jos laipsnišką nykimą iš daugelio lengvųjų automobilių segmentų, ypač mažesnių ir vidutinių klasių:

1. Svoris ir dydis: Kardaninis velenas, jungtys, tarpinė atrama (jei yra) ir galinis diferencialas sudaro nemažą papildomą masę automobilyje. Didesnis svoris neigiamai veikia degalų sąnaudas, pagreitį ir bendrą automobilio efektyvumą.
2. Vibracijos ir triukšmas: Tai vienas iš pagrindinių kardaninių pavarų trūkumų. Vibracijas gali sukelti netolygus sukimosi greitis kryžminėse jungtyse, veleno disbalansas, susidėvėję jungčių guoliai ar kryžmės, susidėvėjęs tarpinės atramos guolis, arba veleno artėjimas prie kritinio greičio.
3. Efektyvumo nuostoliai: Nors mechaninis efektyvumas yra santykinai aukštas, vis dėlto nuostoliai egzistuoja. Trintis jungčių guoliuose, ypač kryžminėse, paverčia dalį energijos šiluma.
4. Sudėtingesnė konstrukcija ir surinkimas: Visa sistema su diferencialu, galiniu tiltu (jei jis priklausomas) ar nepriklausoma galine pakaba reikalauja daugiau komponentų ir sudėtingesnio surinkimo proceso.
5. Priežiūros poreikis: Nors modernios kardaninės pavaros dažnai reklamuojamos kaip nereikalaujančios priežiūros, realybėje jungtys ir guoliai vis tiek dėvisi.
6. Pažeidžiamumas: Kadangi kardaninis velenas yra po automobilio dugnu, jis yra labiau pažeidžiamas važiuojant blogais keliais ar bekele.

Dažniausi kardaninio veleno gedimai ir priežiūra

Kardaninis velenas, nors ir atrodytų yra tik metalo gabalas, tačiau jis taip pat, kaip ir kiti automobilio komponentai, reikalauja reguliarios priežiūros. Tinkama kardaninio veleno priežiūra ne tik prailgina jo tarnavimo laiką, bet ir užtikrina sklandų automobilio veikimą bei vairavimo komfortą.

Gedimų ženklai

Nors kardaninis velenas paprastai yra patikimas ir ilgaamžis komponentas, vis dėlto jis gali susidėvėti ar pažeisti. Kardaninio veleno problemos gali ne tik pabloginti automobilio veikimą, bet ir sukelti rimtų saugumo problemų. Jei kardaninis velenas visiškai sugenda, automobilis gali prarasti galimybę perduoti sukimo momentą į ratus, o tai reiškia, kad jis nebegalės judėti. Be to, sugadintas kardaninis velenas gali pakenkti kitiems automobilio komponentams, tokiems kaip transmisija, diferencialas ar netgi rėmas, jei jo dalys pradės judėti nekontroliuojamai. Norint pastebėti varančiojo veleno problemas, reikia budrumo. Dažniausi gedimų ženklai apima:

1. Vibracija: Tai vienas iš pirmųjų ženklų, kad kardaninis velenas gali būti pažeistas arba susidėvėjęs. Jei jaučiate vibraciją, sklindančią iš automobilio dugno, ypač važiuojant didesniu greičiu arba įsibėgėjant, tai gali būti požymis, kad kardaninis velenas arba jo komponentai, tokie kaip kryžminiai guoliai, yra pažeisti ar išsiderinę. Nuolatinė vibracija, kurios nepavyksta pašalinti balansavimu, gali reikšti rimtus pažeidimus.
2. Triukšmas: Garsai, tokie kaip stuksenimas, spragsėjimas, barškėjimas, bildėjimas arba girgždėjimas, sklindantys iš automobilio dugno, taip pat gali reikšti problemas su kardaniniu velenu. Šie garsai dažnai būna nereguliarūs ir gali sustiprėti sukant, greitėjant arba važiuojant per nelygumus. Jei juos girdite, tai gali reikšti, kad kryžminė jungtis, dar vadinama elastine, susidėvėjusi. Triukšmas posūkiuose gali būti susijęs su susidėvėjusiais šarnyrais.
3. Alyvos nuotėkiai: Alyvos nuotėkiai aplink veleną ar jo sujungimus yra kitas ženklas, kad kardaninį veleną gali tekti keisti. Išbėgęs tepalas iš lanksčių jungčių - jeigu šalia rato matote tepaluotą vietą, galimai jis išbėgo iš pusašio lanksčios jungties. Tepalo nuotėkis reiškia, kad trūksta tinkamo sutepimo.
4. Valdymo problemos: Kardaninio veleno problemos gali turėti įtakos automobilio valdymui. Jei pastebite, kad automobilis pradeda „traukti“ į vieną pusę arba jį sunkiau valdyti, tai gali būti dėl kardaninio veleno ar jo komponentų problemų.
5. Laisvumas: Jei pastebite, kad kardaninis velenas turi laisvumo ar juda ašiniu būdu (pirmyn ir atgal), tai taip pat yra aiškus ženklas, kad jį reikia tikrinti.
6. Įtrūkimai ar deformacijos: Įtrūkimai ar deformacijos ant veleno ar šarnyrų taip pat signalizuoja apie būtinybę keisti šias dalis.

Priežiūra ir patikra

Kardaniniai velenai, kaip ir bet kurios kitos mechaninės dalys, reikalauja nuolatinės priežiūros, siekiant užtikrinti ilgalaikį ir sklandų veikimą. Jei įtariate, kad jūsų automobilio kardaninis velenas gali būti pažeistas ar susidėvėjęs, svarbu atlikti išsamią patikrą. Tinkama kardaninio veleno priežiūra yra būtina sklandžiam transporto priemonės pavaros darbui ir ilgaamžiškumui:

1. Reguliarūs patikrinimai: Periodiniai vizualiniai patikrinimai gali padėti anksti nustatyti susidėvėjimą, pažeidimus ar veleno disbalansą. Apžiūros metu mechanikai gali pastebėti didelius pažeidimus dėl korozijos, taip pat įlenkimų ar įtrūkimų požymių. Svarbu reguliariai tikrinti, ar nėra pažeidimų, įtrūkimų ar nusidėvėjimo ženklų.
2. Jungčių tepimas: Kryžmines jungtis ir varančiuosius lankstus reikia reguliariai sutepti, kad būtų užtikrintas sklandus veikimas ir išvengta priešlaikinio nusidėvėjimo. Tepimas yra pagrindinė kardano priežiūros dalis, užtikrinanti jo ilgalaikį veikimą. Svarbu naudoti gamintojo rekomenduojamą tepalą ir užtepti jį ant visų judančių dalių. Ypatingą dėmesį skirkite šarnyrams, nes jie dažnai patiria didžiausias apkrovas.
3. Balansavimas: Kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas. Jei kardaninio veleno sukimosi metu atsiranda vibracijos, gali reikėti iš naujo subalansuoti kardaninį veleną, kad būtų užtikrintas tolygus šio komponento darbas, nes didelės vibracijos sąlygoja kitų transmisijos mazgų nusidėvėjimą.
4. Tvirtinimo elementų tikrinimas: Flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.
5. Kreipkitės į specialistą: Jei nesate tikri dėl savo gebėjimų patikrinti kardaninį veleną ar įtariate, kad problema gali būti rimtesnė, visada geriausia kreiptis į kvalifikuotą mechaniką.

Kardaninės pavaros vieta šiandien ir ateityje

Šiuolaikinėje automobilių pramonėje, ypač lengvųjų automobilių segmente, dominuoja priekinių ratų pavara (FWD) dėl savo kompaktiškumo, mažesnio svorio, geresnio erdvės išnaudojimo salone ir mažesnių gamybos kaštų. Daugumoje mažų, vidutinių ir net dalies didesnių automobilių kardaninės pavaros nebenaudojamos. Tačiau kardaninė pavara išlieka aktuali ir plačiai naudojama:

• Komerciniame transporte: Sunkvežimiuose, autobusuose, pikapuose, kur reikalingas didelis patikimumas, galimybė perduoti didelį sukimo momentą ir dažnai naudojama galinių ratų arba visų ratų pavara.
• Visureigiuose (SUV): Ypač rėminės konstrukcijos arba didesnio pravažumo modeliuose, kur reikalinga tvirta ir patikima AWD/4WD sistema.
• Galinguose ir sportiškuose automobiliuose: Daugelyje aukštos klasės sedanų, kupė ir sportinių automobilių.
