Šiame straipsnyje pateikiama išsami informacija apie Alfa Romeo 156 (restylingo modelio) saugiklių ir relių išdėstymą bei paskirtį. Nors daugeliui ši informacija gali būti žinoma, tikimės, kad ji bus naudinga tiems, kas susiduria su automobilio elektros sistemos gedimais.

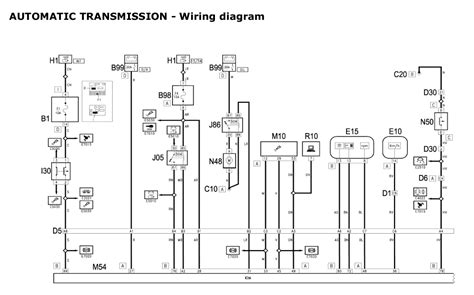

Pagrindinė saugiklių grandinė, esanti po priekine salono panele
Pagrindiniai saugikliai yra išdėstyti po priekine salono panele, kairiau vairo kolonėlės. Jų išdėstymas ir paskirtis yra aprašyta žemiau.
Saugikliai ir jų reikšmės:
- 1. Dešinė tolimoji šviesa - 10A
- 2. Kairė tolimoji šviesa - 10A
- 3. Durų užraktas / Bagažinės apšvietimas - 20A
- 4. Dešinė artimoji šviesa - 20A
- 5. Priekiniai elektriniai langų pakėlėjai - 30A
- 6. Dešinės valstybinio numerio apšvietimo žibintas - 10A
- 7. Kairės valstybinio numerio apšvietimo žibintas - 10A
- 8. Kairė artimoji šviesa - 20A
- 9. Cigarečių pridegiklis / Kvapo jutiklis - 15A
- 10. Priekinio stiklo valytuvas / Priekinio stiklo ploviklis / Lietaus jutiklis - 20A
- 11. Garsinis signalas - 20A
- 12. Prietaisų skydelis - 10A
- 13. GSM dėžutė „Connect“ sistemai / Elektroninė signalizacija - 10A
- 14. Posūkių rodikliai / Avarinės signalizacijos žibintas - 10A
- 15. Galinio stiklo šildymas - 30A
- D. Atsarginiai saugikliai
Saugikliai virš pagrindinės saugiklių grandinės
Virš pagrindinės saugiklių grandinės yra papildomi saugikliai, kurie atlieka specifines funkcijas.
Saugikliai ir jų reikšmės:
- 1. Variklio paleidimo metu vartotojai atjungiami - 7,5A
- 2. Oro pagalvės - 10A
- 3. Valdymo organų apšvietimas / Stabdžių žibintai - 10A
- 4. Kairys galinis elektrinis langų pakėlėjas - 20A
- 5. Dešinys galinis elektrinis langų pakėlėjas - 20A
- 6. Valdymo organų apšvietimas, įjungus gabaritinius žibintus - 10A
- 7. Bagažinės užrakto elektros pavara - 30A
- 8. Sėdynių šildymas / Stoglangis - 30A
- 9. HI-FI BOSE garso sistema - 25A
- 10. Elektros lizdas bagažinėje (Sportwagon modifikacija) - 20A
- 11. ABS - 10A
- 12. Alfa Romeo CODE / Įpurškimo sistema - 7,5A
- 13, 14, 15. Elektroninė įpurškimo sistema - 7,5A
Saugikliai ir relės, pasiekiami per pirštinių skyrių
Tam tikri saugikliai ir relės, apsaugantys grandines specialios užsakymo įrangos arba įeinantys į specialias komplektacijas, yra pasiekiami per pirštinių skyrių.
- A. Priešrūkinių žibintų įjungimo relė
- B. Priekinių žibintų ploviklių laiko relė
Bendra automobilio apsaugos saugikliai variklio skyriuje
Bendrai automobilio apsaugai skirti saugikliai yra variklio skyriuje, specialiame konteineryje, šalia akumuliatoriaus pliuso gnybto. Norint prie jų prieiti, reikia atidaryti du dangtelius.
Konteinerio saugikliai ir jų reikšmės:
- 1 ir 3. Praktika visos elektros įrangos - 80A
- 2. Vartotojai neveikia pasukus raktą į MAR padėtį - 30A
- 4. Salono elektros ventiliatorius - 40A
- 5. Elektroninė įpurškimo sistema - 30A
- 6. Pirma greitis:
- T.SPARK modifikacija - 50A
- JTS modifikacija - 50A
- JTD modifikacija - 60A
- 2.5 V6 24V modifikacija - 40A
- 7. Antra greitis:
- T.SPARK modifikacija - 30A
- JTS modifikacija - 30A
- JTD modifikacija - 40A
- 2.5 V6 24V modifikacija - 40A
- 8. Pakaitinimo žvakės ir kuro filtro kaitinimo elementas (su dyzeliniu varikliu) - 80A
- 9. ABS - 60A
- 10. Papildomas šildytuvas (su dyzeliniu varikliu) - 80A
Relės ir saugikliai variklio skyriuje
Variklio skyriuje, ant laikiklio, priešais akumuliatorių ir uždengtame korpuse, yra keletas relių ir saugiklių, kurių skaičius priklauso nuo automobilio modifikacijos.
Relės ir saugikliai ir jų reikšmės:
- A. Aušinimo sistemos elektros ventiliatoriaus antro greičio įjungimo relė
- B. Aušinimo sistemos elektros ventiliatoriaus pirmo greičio įjungimo relė
- C. Kuro siurblio įjungimo relė
- D. Elektroninės kuro įpurškimo sistemos relė
- E. Kondicionieriaus kompresoriaus įjungimo relė
- F. Fazių variatoriaus įjungimo relė (tik T.SPARK modifikacija) arba aušinimo elektros ventiliatoriaus antro greičio įjungimo relė (tik 2.5 V6 ir JTD modifikacijos)
- G. Kuro pašildymo sistemos įjungimo relė (tik JTD modifikacija)
