Aktyvi vairo sistema ir vairo kolonėlės techniniai aspektai

Vairo kolonėlė yra esminė automobilio vairo sistemos dalis, atsakinga už vairuotojo judesių perdavimą į vairo mechanizmą ir galiausiai į transporto priemonės ratus. Ji užtikrina, kad vairuotojo pastangos būtų tiksliai ir efektyviai paverstos mechaniniu judesiu, leidžiančiu keisti automobilio kryptį. Vairo kolonėlės konstrukcija gali skirtis priklausomai nuo transporto priemonės tipo, tačiau jos pagrindinė funkcija išlieka ta pati - užtikrinti patikimą vairo sistemos veikimą.

Kai vairuotojas pasuka vairą, judesys perduodamas vairo kolonėle į vairo krumpliaračio mazgą ar kitą analogišką sistemą. Šis mechaninis judesys perduodamas ir leidžia pasukti ratus. Vairo kolonėlė taip pat veikia kaip saugos mechanizmas, sugeriantis smūgius avarijos atveju, bei reguliuoja vairo padėtį pagal vairuotojo poreikius. Svarbu paminėti, kad vairo kolonėlė - tai velenas, jungiantis vairą salone su automobilio ratus vairuojančiu mechanizmu.

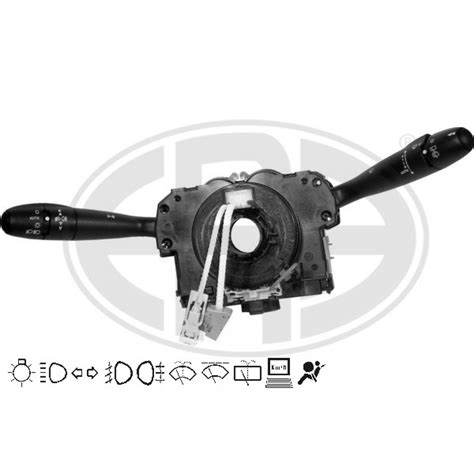

Vairo kolonėlės komponentai ir veikimo principas

Vairo kolonėlė susideda iš kelių pagrindinių komponentų, kurie kartu užtikrina tikslų vairavimo judesių perdavimą ir saugumą:

• Vairo velenas yra esminė vairo kolonėlės dalis, kuri jungia vairaratį su vairo mechanizmu. Kai vairuotojas suka vairą, sukimo momentas perduodamas per vairo veleną į kitus vairo mechanizmo komponentus.
• Teleskopinis mechanizmas leidžia vairo kolonėlei judėti aukštyn arba žemyn, taip pritaikant vairo padėtį pagal vairuotojo poreikius.
• Saugos mechanizmas yra vairo kolonėlės konstrukcijos dalis, kuri sukurta tam, kad avarijos metu sumažintų smūgio jėgą, perduodamą vairuotojui. Įdomus ir vienas iš techninių vairo kolonėlių gamybos sprendimų - jų konstravimui naudojamos mechaninę energiją „sugeriančios“ medžiagos. Toks sprendimas automobilių gamintojų priimtas dėl transporto priemonių vairuotojų saugumo - stipraus priekinio smūgio atveju visa kolonėlės konstrukcija gali pagal smūgį deformuotis, išlieka „paslanki“.
• Kardano velenas jungia vairo veleną su vairo kryžme arba vairo mechanizmu. Vairo kolonėlės kardanas yra vienas iš elementų, leidžiančių ne tik perduoti sukimo judesį, bet ir užtikrinti saugumą: kardano galimybė sulenkti apatinį bei viršutinį velenus stipraus priekinio smūgio atveju sumažina galimą žalą vairuotojui.
• Guoliai vairo kolonėlėje užtikrina, kad vairo velenas galėtų suktis laisvai ir be didelio trinties.
• Vairo užraktas yra saugos sistema, kuri blokuoja vairo kolonėlę, kai automobilis užrakinamas arba kai variklis išjungtas. Šiuolaikinėse transporto priemonėse įrengtas vairo užraktas saugo automobilį nuo vagystės.
• Jungtys ir tvirtinimo elementai užtikrina, kad vairo kolonėlės dalys būtų tinkamai pritvirtintos ir neatsipalaiduotų.
• Jei automobilis turi vairo stiprintuvą, dalis vairo kolonėlės bus skirta stiprintuvo mechanizmui. Stiprintuvas palengvina vairavimą, ypač esant mažam greičiui ar stovėjimo metu.

Vairo kolonėlė perduoda vairuotojo sukimo jėgą iš vairaračio į vairo mechanizmą, kuris tiesiogiai valdo transporto priemonės ratus. Kai vairuotojas suka vairą, vairo velenas perduoda šį judesį per guolius ir kardano veleną į vairo mechanizmą.

Vairo kolonėlės ilgio bei pasvirimo reguliavimo mechanizmai gali būti mechaniniai arba elektriniai. Pastaruosiuose yra įdiegiama atminties funkcija, dėl kurios automobilio valdymas tampa dar patogesnis: išjungus variklį, vairas „persikelia“ į bazinę padėtį, netrukdydamas vairuotojui laisvai išlipti iš automobilio, o prieš užvedant automobilį, vairas atminties funkcijos grįžta į vairuotojo prieš tai nustatytą padėtį.

Vairo kolonėlės tipai

Vairo kolonėlės gali būti hidraulinės arba elektrinės. Abidvi rūšys turi savų niuansų, tačiau daugeliu atvejų yra restauruojamos.

1. Mechaninė vairo kolonėlė: Tai paprasčiausia vairo kolonėlės forma, kai vairo judesiai tiesiogiai perduodami mechaniniu būdu, be stiprintuvo pagalbos.
2. Hidraulinė vairo kolonėlė: Hidraulinėje vairo kolonėlėje įdiegtas hidraulinis stiprintuvas, kuris naudoja skysčio slėgį vairo stiprinimui.

Aktyvi vairo sistema (Active Steering) BMW E60 automobiliuose

BMW E60 serijos automobiliuose siūloma aktyvaus vairo sistema (Active Steering) yra technologiškai pažangi funkcija, siekianti pagerinti automobilio valdymą ir manevringumą. Ši sistema, nors ir suteikianti vairavimo malonumą, taip pat pasižymi specifiniais gedimais ir remonto ypatumais.

Kas yra BMW E60 Aktyvus Vairas?

Aktyvus vairas (Active Steering) yra BMW sukurta sistema, kuri keičia vairo perdavimo santykį priklausomai nuo automobilio greičio. Mažais greičiais (pavyzdžiui, parkuojantis), vairo perdavimo santykis yra didesnis, todėl vairą reikia pasukti mažiau, kad būtų pasiektas reikiamas ratų pasukimo kampas. Tai palengvina manevravimą. Dideliais greičiais (pavyzdžiui, važiuojant greitkeliu), vairo perdavimo santykis sumažėja, suteikiant automobiliui daugiau stabilumo ir užtikrintumo.

Veikimo Principas

Sistemos širdis - į vairo kolonėlę integruota planetinė pavara, valdoma elektros variklio. Valdymo blokas (ECU), gavęs duomenis iš jutiklių (vairo padėties, greičio, šoninio pagreičio), siunčia signalus varikliui, kuris tiksliai reguliuoja perdavimo santykį. Priklausomai nuo automobilio greičio ir vairo pasukimo kampo, valdymo blokas siunčia signalus į variklį, kuris sukasi viena ar kita kryptimi. Tai keičia vairo kolonėlės perdavimo santykį. Sistemoje taip pat yra jutiklių, kurie nuolat stebi vairo padėtį, automobilio greitį ir šoninio pagreičio jėgas. Ši informacija naudojama tiksliam vairo perdavimo santykio reguliavimui.

Aktyvaus Vairo privalumai

Aktyvus vairas suteikia keletą svarbių privalumų, lyginant su tradicinėmis vairo sistemomis:

• Pagerintas Manevringumas: Mažais greičiais automobilį lengviau valdyti, ypač parkuojantis ar važiuojant siauromis gatvėmis.
• Didesnis Stabilumas: Dideliais greičiais automobilis tampa stabilesnis ir lengviau valdomas, sumažėja staigių judesių rizika.
• Greitesnė Reakcija: Aktyvus vairas leidžia greičiau reaguoti į kintančias kelio sąlygas ir išvengti kliūčių.
• Patogesnis Vairavimas: Vairuotojas jaučia mažesnį nuovargį, ypač ilgose kelionėse.
• Integracija su kitomis sistemomis: Aktyvus vairas gali būti integruotas su kitomis automobilio sistemomis, tokiomis kaip stabilumo kontrolės sistema (DSC), siekiant pagerinti bendrą automobilio saugumą ir valdymą.

Dažniausios vairo kolonėlės ir aktyvaus vairo sistemos problemos

Kaip ir bet kuri sudėtinga sistema, aktyvus vairas ir vairo kolonėlė gali sugesti. Apie tai, jog atėjo metas nuodugniai vairo kolonėlių apžiūrai ir remontui, gali byloti daug skirtingų požymių.

Bendri vairo kolonėlės gedimų simptomai

Vienas iš pirmųjų ir dažniausiai pasitaikančių vairo kolonėlės problemų požymių yra neįprasti garsai, kuriuos galite išgirsti vairuodami automobilį.

1. Pašaliniai garsai: Griežimo, trinties, traškėjimo, stuksenimo/kalenimo garsai. Griežimo arba trinties garsai dažnai rodo, kad vairo kolonėlėje trūksta tepalo arba susidėvėję guoliai. Pašaliniai vairo kolonėlės garsai (kolonėlės barškėjimas, girgždėjimas važiavimo metu, ypač važiuojant nelygiais keliais, per duobes), ūžesys vairą sukinėjant į šonus. Dažniausia priežastis, dėl kurios atsiranda šie garsai, yra netinkamai suteptos arba dėvimos vairo kolonėlės dalys. Garsai gali būti taip pat susiję su prarasta tepimo medžiaga arba susidėvėjusiomis guoliais, krumpliaračiais ar kitais judančiais elementais.
2. Sunkus vairavimas arba padidėjęs pasipriešinimas: Jeigu pasidarė sunkiau sukti vairą, tai yra dažnas ženklas apie vairo kolonėlės problemas. Jei vairas tampa standus arba priešinasi sukimui, tai gali reikšti vidinių guolių problemą, praneša, jog suiro, subyrėjo pati vairo kolonėlė. Kai vairuotojas sukasi posūkyje - vairo kolonėlė turi suteikti pakankamą pasipriešinimą, kad būtų užtikrintas stabilus ir tikslus automobilio valdymas.
3. Vairo laisvumas: Jei vairas tapo pernelyg laisvas, tai gali pranešti apie susidėvėjusias vairo kolonėlės įvores arba guolius.
4. Vairas nesugrįžta į centrą: Vairas, kuris po posūkio, jį atleidus, nesugrįžta į centrą arba važiuojant tiesiai nesilaiko tiesioje padėtyje, gali pranešti apie vairo kolonėlės problemą.
5. Vairo vibracija arba drebėjimas: Pernelyg didelė vairo vibracija arba drebėjimas, jaučiamas ar net matomas bei girdimas, gali signalizuoti apie nesubalansuotus ratus, susidėvėjusias padangas, susidėvėjusius guolius, pažeistus šarnyrus. Vairo kolonėlės šarnyrai užtikrina, kad vairas suktųsi sklandžiai.
6. Skysčio nutekėjimas: Jei kolonėlė leidžia skystį, dažniausiai yra susidėvėję riebokšliai. Hidraulinis skystis dažnai bėga pro vairo kolonėlės šonus, iš po apsauginių gumų arba prasisunkdamas pro vairo kolonėlės viršutinį riebokšlį. Taip pat apie vairo kolonėlės gedimus signalizuoja matomos dėmės ar pratekėjimo ženklai. Akivaizdžias vairo kolonėlės problemas gali parodyti ir hidraulinio vairo stiprintuvo bakelyje itin greitai sumažėjantis hidraulinio skysčio lygis.
7. Valdymo sunkumai: Automobilį sudėtingiau suvaldyti kelyje, įveikus posūkius yra daug sunkiau grąžinti vairą į pradinę padėtį.
8. Beldimas priekinėje dalyje: Automobiliui judant, jo priekinėje dalyje, po priekine ašimi, girdimas beldimas, kuo ilgau mašina neremontuojama, tuo labiau ji bilda.
9. Įspėjamosios lemputės: Transporto priemonėse, kuriose įrengtos pažangios diagnostikos sistemos, dėl sugedusios vairo kolonėlės prietaisų skydelyje gali užsidegti įspėjamosios lemputės.

Dažniausios BMW E60 aktyvaus vairo problemos

Kaip ir bet kuri sudėtinga techninė sistema, aktyvus vairas gali sugesti. Toliau aptarsime dažniausiai pasitaikančias problemas:

1. Jutiklių Gedimai

   Aktyvaus vairo sistema naudoja daugybę jutiklių, kurie nuolat stebi įvairius parametrus. Jutiklių gedimai yra viena iš dažniausių problemų.

   Dažniausiai pasitaiko:

   • Vairo kampo jutiklio gedimas: Šis jutiklis matuoja vairo pasukimo kampą. Gedimas gali sukelti netikslų vairo perdavimo santykio reguliavimą arba visišką sistemos išjungimą.
   • Greičio jutiklio gedimas: Šis jutiklis matuoja automobilio greitį. Gedimas gali sukelti netikslų vairo perdavimo santykio reguliavimą, ypač važiuojant skirtingais greičiais.
   • Šoninio pagreičio jutiklio gedimas: Šis jutiklis matuoja šoninio pagreičio jėgas. Gedimas gali sukelti netikslų vairo perdavimo santykio reguliavimą posūkiuose.

   Simptomai:

   • Įspėjamoji lemputė prietaisų skydelyje (dažniausiai geltonas vairo simbolis).
   • Netikslus vairo perdavimo santykio reguliavimas.
   • Sunkesnis vairavimas.
   • Automobilio nestabilumas.

2. Elektros Variklio Gedimai

   Elektros variklis, kuris valdo planetinę pavarą, taip pat gali sugesti.

   Dažniausiai pasitaiko:

   • Variklio apvijų pažeidimas: Tai gali sukelti variklio perkaitimą ir gedimą.
   • Šepetėlių susidėvėjimas: Šepetėliai užtikrina elektros kontaktą su variklio rotoriumi. Susidėvėjus šepetėliams, variklis gali veikti netolygiai arba visai neveikti.
   • Variklio valdymo grandinės gedimas: Tai gali sukelti netikslų variklio valdymą arba visišką jo išjungimą.

   Simptomai:

   • Įspėjamoji lemputė prietaisų skydelyje.
   • Sunkesnis vairavimas.
   • Netikslus vairo perdavimo santykio reguliavimas.
   • Girdimas variklio ūžesys.

3. Vairo Kolonėlės Gedimai

   Vairo kolonėlė, kurioje integruota planetinė pavara, taip pat gali sugesti.

   Dažniausiai pasitaiko:

   • Mechaniniai pažeidimai: Tai gali atsirasti dėl smūgių arba netinkamo naudojimo.
   • Planetinės pavaros gedimas: Tai gali sukelti netikslų vairo perdavimo santykio reguliavimą arba visišką sistemos išjungimą.
   • Guolių susidėvėjimas: Tai gali sukelti vairo kolonėlės laisvumą ir triukšmą.
   • Sudėtingi mechaniniai gedimai: Blogiausiu atveju išdyla viduje esantis sliekas, kurio keitimas yra techniškai sudėtingas procesas.

   Simptomai:

   • Įspėjamoji lemputė prietaisų skydelyje.
   • Sunkesnis vairavimas.
   • Vairo kolonėlės laisvumas.
   • Girdimas triukšmas iš vairo kolonėlės.

4. Programinės Įrangos Klaidos

   Aktyvaus vairo sistema valdoma programinės įrangos, kuri gali turėti klaidų.

   Dažniausiai pasitaiko:

   • Programinės įrangos gedimai: Tai gali sukelti netikslų vairo perdavimo santykio reguliavimą arba visišką sistemos išjungimą.
   • Duomenų praradimas: Tai gali atsirasti dėl elektros šaltinio atjungimo arba kitų gedimų.

   Simptomai:

   • Įspėjamoji lemputė prietaisų skydelyje.
   • Netikslus vairo perdavimo santykio reguliavimas.
   • Sunkesnis vairavimas.

5. Maitinimo Problemos

   Aktyvaus vairo sistema reikalauja stabilaus ir tinkamo maitinimo. Maitinimo problemos gali sukelti įvairius gedimus.

   Dažniausiai pasitaiko:

   • Žema įtampa: Jei automobilio akumuliatorius yra silpnas arba generatorius nepakankamai įkrauna akumuliatorių, aktyvus vairas gali veikti netinkamai arba visai neveikti.
   • Prasti kontaktai: Korozija arba atsilaisvinę laidai gali trukdyti tinkamam elektros srautui.
   • Saugiklio gedimas: Perdegęs saugiklis, skirtas aktyviam vairui, nutrauks sistemos veikimą.

   Simptomai:

   • Įspėjamoji lemputė prietaisų skydelyje.
   • Vairo sunkumas.
   • Sistemos atsitiktinis išsijungimas.

Vairo kolonėlės ir aktyvaus vairo sistemos remontas

Pastebėjus problemas su automobilio vairo mechanizmu, vairuotojams dažnai kyla klausimų dėl galimų išlaidų ir remonto tikslingumo. Aktyvaus vairo remontas yra sudėtingas procesas, reikalaujantis specialių žinių ir įrangos. Prieš priimant sprendimą keisti detalę, rekomenduojama pirmiausia sužinoti restauracijos kainą, nes naujos kolonėlės kaina gali sudaryti ženklią automobilio vertės dalį.

Vairo kolonėlės restauracijos ir remonto subtilybės

Vairo kolonėlės restauracijos kaina tiesiogiai priklauso nuo gedimo pobūdžio. Vairo kolonėlės remonto kaina labai priklauso nuo gedimo/problemos tipo bei jūsų automobilio markės ir modelio. Paprastos detalės keitimas gali kainuoti vos keliasdešimt eurų, kai, tuo tarpu rimtesnis remontas atsieis bent kelis šimtus eurų. Darbų trukmė taip pat priklauso nuo tų pačių faktorių.

1. Diagnostika: Prieš pradedant remontą, būtina atlikti išsamų diagnostikos procesą, siekiant nustatyti gedimo priežastį. Pirmiausia atliekama kompiuterinė diagnostika klaidoms nuskaityti ir vizualinis komponentų patikrinimas. Diagnostikai naudojama speciali diagnostikos įranga, kuri nuskaito klaidas iš automobilio valdymo bloko (ECU).
2. Sistemos Kalibravimas: Po bet kokio remonto ar dalies keitimo būtina atlikti sistemos kalibravimą, kad jutikliai veiktų sinchroniškai. Kalibravimo metu nustatomi teisingi vairo kampo jutiklio ir kitų jutiklių parametrai. Kalibravimas užtikrina tinkamą sistemos veikimą ir saugumą.
3. Atsarginių Dalių Kokybė: Remontui naudojamos atsarginės dalys turi būti aukštos kokybės ir atitikti gamintojo reikalavimus. Rekomenduojama naudoti tik kokybiškas dalis, nes neoriginalūs komponentai gali sutrumpinti sistemos tarnavimo laiką.
4. Specializuotas Servisas: Dėl sistemos sudėtingumo remontą patikėkite tik kvalifikuotiems specialistams. Netinkamas remontas gali sukelti rimtų problemų ir pavojų vairuotojui bei kitiems eismo dalyviams.

Konkrečių gedimų remonto sprendimai

• Jutiklių gedimai: Pažeistą jutiklį reikia pakeisti nauju. Po pakeitimo būtina atlikti sistemos kalibravimą.
• Elektros variklio gedimai: Pažeistą variklį reikia pakeisti nauju arba atlikti jo kapitalinį remontą (apvijų pervyniojimas, šepetėlių keitimas). Po remonto būtina atlikti sistemos kalibravimą.
• Vairo kolonėlės mechaniniai gedimai: Jei kolonėlė leidžia skystį, dažniausiai yra susidėvėję riebokšliai, kurių keitimas nėra itin brangus. Dažnas, bet nesudėtingas atvejis - klibanti vairo traukė. Pažeistą vairo kolonėlę reikia pakeisti nauja arba atlikti jos kapitalinį remontą (planetinės pavaros keitimas, guolių keitimas). Po remonto būtina atlikti sistemos kalibravimą.
• Programinės įrangos klaidos: Programinės įrangos klaidas galima ištaisyti atnaujinant programinę įrangą arba atliekant sistemos perprogramavimą. Po perprogramavimo būtina atlikti sistemos kalibravimą.
• Maitinimo problemos: Įkraukite arba pakeiskite silpną akumuliatorių. Pataisykite arba pakeiskite pažeistus laidus ir kontaktus. Pakeiskite perdegusį saugiklį.

Prevencija ir saugumas

Nors aktyvus vairas yra patikima sistema, tinkama priežiūra gali padėti išvengti daugelio problemų. Vairo kolonėlė yra labai svarbi bet kurios transporto priemonės dalis. Vairo kolonėlių problemų priežastys gali būti itin įvairios, įskaitant vairuotojo automobilio valdymo būdą ir transporto priemonės priežiūrai skiriamą dėmesį.

Prevencinės priemonės:

• Reguliariai tikrinkite akumuliatoriaus būklę: Silpnas akumuliatorius gali sukelti įvairių problemų, įskaitant aktyvaus vairo gedimus.
• Venkite staigių judesių vairu: Staigūs judesiai gali pažeisti vairo kolonėlę ir kitus sistemos komponentus.
• Reguliariai atlikite diagnostiką: Reguliari diagnostika gali padėti anksti nustatyti ir pašalinti galimus gedimus.
• Laikykitės gamintojo rekomendacijų: Laikykitės gamintojo rekomendacijų dėl sistemos priežiūros ir remonto.
• Reguliariai keiskite hidraulinį vairo stiprintuvo sistemos skystį.
• Venkite vairuoti per didelį kiekį duobių ir nelygių kelių, nes jie gali smarkiai pakenkti vairo kolonėlės mechanizmui, ypač jei automobilis neturi geros pakabos sistemos. Nelygūs, prastos dangos kokybės keliai, dulkėtos gatvės gali būti problemų priežastis. Net ir nedidelė, iš pažiūros nereikšminga skylutė traukės apsaugoje (atsiradusi smūgio metu), gali būti pakankama purvo, nešvarumų, skatinančių detalių dėvėjimąsi, patekimo į vairo kolonėlės sistemą, priežastis.

Aktyvus Vairas ir Saugumas

Nors kartais gali pasitaikyti gedimų, aktyvus vairas iš esmės yra saugumo priemonė. Sistema padeda vairuotojui išlaikyti automobilio kontrolę ekstremaliose situacijose, pavyzdžiui, slystant kelyje. Integracija su DSC (Dynamic Stability Control) dar labiau padidina saugumą. Gedimo atveju, sistema dažniausiai persijungia į standartinį vairo režimą, kad vairuotojas vis tiek galėtų valdyti automobilį, nors ir su mažesniu komfortu.

Alternatyvos ir Atnaujinimai

Jei aktyvus vairas nuolat kelia problemų ir remonto išlaidos tampa per didelės, galima svarstyti apie sistemos išjungimą arba pakeitimą į standartinį vairo mechanizmą. Tačiau tai reikalauja didelių pakeitimų ir gali paveikti automobilio vertę bei valdymą.
