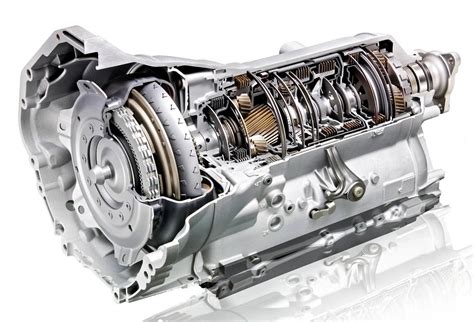

ZF 8HP70 - tai pažangi 8 laipsnių automatinė pavarų dėžė, sukurta atlaikyti iki 700 Nm sukimo momento. Ši transmisija plačiai naudojama tokių automobilių gamintojų kaip BMW (kur ji žymima kaip GA8HP70Z), Jaguar ir FCA modeliuose, užtikrinant efektyvų pagreitį ir mažas variklio apsukas kelionės metu.
Viena iš svarbių šios pavarų dėžės savybių yra integruota mechatronika (TCM/EGS), kuri reikalauja specialių adaptacijų po remonto ar pavarų dėžės alyvos (ATF) keitimo. Rekomenduojama naudoti ZF Lifeguardfluid 8 tepalą, kurio bendras kiekis siekia apie 9 litrus, o techninės priežiūros metu paprastai sunaudojama 6-8 litrai.
Pavarų santykiai yra kruopščiai sukurti siekiant užtikrinti optimalų balansą tarp dinamiško pagreičio ir ekonomiško važiavimo mažomis variklio apsukomis kruizo režimu.
Techninė informacija ir montavimo niuansai
Montuojant ar atliekant techninę priežiūrą, svarbu atkreipti dėmesį į kelis esminius dalykus:
- Būtina kruopščiai plauti aušinimo linijas, siekiant pašalinti bet kokias priemaišas.
- Visada reikia keisti filtrą arba visą karterį, kartu su naujomis tarpinėmis.
- Tepalo lygis turi būti tiksliai nustatomas, kai pavarų dėžės alyvos temperatūra siekia 40-50°C.
- Konverterį reikia įstatyti iki pastebimo dvigubo „spragtelėjimo“, naudojant naujus varžtus ir tarpines.
ATF lygio nustatymo procedūra
Teisingas ATF lygio nustatymas yra kritiškai svarbus pavarų dėžės ilgaamžiškumui. Procedūra atliekama taip:
- Užpildykite pavarų dėžę maždaug 6-8 litrais alyvos.
- Užveskite variklį ir nuosekliai perjunkite pavaras (P-R-N-D).
- Palaikykite alyvos temperatūrą 40-50°C, stebėdami per specialų diagnostikos įrenginį.
- Atidarykite perpylimo kamštį: tinkamas lygis pasiekiamas, kai alyva pradeda lengvai lašėti.
Dažnos problemos ir diagnostikos kodai
Kaip ir bet kuri sudėtinga mechaninė sistema, ZF 8HP70 pavarų dėžė gali susidurti su tam tikromis problemomis. Dažniausiai pasitaikančios klaidos susijusios su pavarų slydimu ar netinkamu pavaros santykiu.
Diagnostikos kodai, rodantys problemas:
- P0730: Neteisingas pavarų santykis (bendras kodas).
- P0729-P0736: Nurodo netinkamą santykį konkrečioje pavaroje.
- P0741: Torque Converter Clutch (TCC) sistemos našumo problema.
- P0796: Slėgio valdymo solenoido veikimo sutrikimas.
Šios klaidos dažnai atsiranda dėl nusidėvėjusių frikcionų, netinkamai parinktos ar užterštos ATF alyvos, arba dėl pačių solenoidų gedimų.
Sudėtingumas ir pritaikomumas skirtingiems gamintojams
Nors pagrindinė ZF 8HP70 konstrukcija yra universali, skirtingų automobilių gamintojų pritaikymai gali skirtis. Pavyzdžiui, FCA ar JLR modeliams skirta versija gali nereikalauti programinės kalibracijos pakeitimų, jei ji bus montuojama į BMW automobilį, tačiau dažnai skiriasi tokie komponentai kaip pavarų dėžės korpusas (bellhousing), išėjimo flanšai, konverteriai ir valdymo modulio (TCM) kalibracijos.
Priežiūros intervalai ir Lietuvos sąlygos
Rekomenduojamas ATF ir filtro keitimo intervalas yra 80-120 tūkst. kilometrų arba kas 8 metus. Esant sunkioms eksploatacijos sąlygoms (pvz., dažnas važiavimas mieste su sustojimais, vilkimas, didelės apkrovos), šį intervalą rekomenduojama sutrumpinti iki 60-80 tūkst. kilometrų.
Lietuvos klimato sąlygos turi įtakos pavarų dėžės veikimui:
- Šaltis: Tirština ATF alyvą, todėl gali vėluoti slėgio formavimasis ir pavarų perjungimas.
- Druska ir drėgmė: Gali skatinti koroziją, ypač ant elektrinių jungčių ir laidų, taip pat gali paveikti aušinimo sistemos komponentus.
Prevenciniai veiksmai apima reguliarų techninės priežiūros servisą ir tinkamos kokybės ATF naudojimą.
Pavarų skaičiaus evoliucija ir ZF vaidmuo
Šiuolaikinės automatinės pavarų dėžės yra žymiai pažangesnės ir efektyvesnės nei jų pirmtakės. Istoriškai, pirmosios automatinės pavarų dėžės turėjo vos dvi pavaras. Vėliau atsirado 4, 5, 6, 7, o galiausiai ir 8, 9 ar net 10 laipsnių transmisijos.
ZF, kaip viena iš automatinių pavarų dėžių lyderių, suvaidino svarbų vaidmenį šioje evoliucijoje. Kompanija pristatė naujoves, tokias kaip pirmoji 5 laipsnių automatinė pavarų dėžė (ZF 5HP18), vėliau 6 laipsnių (ZF 6HP) ir 2007 m. revoliucinę 8 laipsnių ZF 8HP pavarų dėžę.
Naujoji ZF 8HP dėžė buvo kuriama atsižvelgiant į griežtėjančius aplinkosauginius reikalavimus ir siekiant sumažinti degalų sąnaudas bei CO₂ emisijas. Pagrindiniai jos privalumai:
- Degalų ekonomija: Vidutiniškai 14% mažesnės sąnaudos, lyginant su 5 pavarų dėže, ir 12% - lyginant su 6 pavarų modeliu.
- Greitas pavarų perjungimas: Vos per 0,2 sekundės, užtikrinant dinamišką važiavimą.
- Galimybė praleisti pavaras: Leidžia greitai perjungti iš, pavyzdžiui, aštuntos į antrą pavarą, suteikiant vairuotojui daugiau kontrolės.
Kiekvienas transmisijos tipas paaiškintas
ZF 8HP pavarų dėžės kartos ir pritaikymas
Nuo 2007 m. ZF pristatė keturias pagrindines 8HP pavarų dėžės evoliucijas, kurios buvo nuolat tobulinamos siekiant sumažinti trintį ir optimizuoti veikimą. Naujesnės kartos dėžės taip pat buvo pritaikytos darbui su įvairiomis hibridinėmis sistemomis.
Svarbu žinoti, kad ZF 8HP pavarų dėžės skiriasi pagal savo galimybes:
- ZF 8HP30: Skirta varikliams su iki 300 Nm sukimo momentu.
- ZF 8HP100: Gali atlaikyti iki 1000 Nm sukimo momento.
Ši pavarų dėžė naudojama daugelio gamintojų automobiliuose, įskaitant Audi, Alpina, Alfa Romeo, Aston Martin, BMW, Bentley, Chrysler, Dodge, Jaguar, Jeep, Land Rover, Maserati, Porsche, Rolls-Royce, Range Rover, Ram, Iveco ir Volkswagen.
Ar reikia keisti alyvą ZF pavarų dėžėse?
Nors kai kurie automobilių gamintojai teigia, kad alyvos ZF pavarų dėžėse keisti nereikia, pats ZF gamintojas rekomenduoja ir primygtinai reikalauja reguliariai keisti alyvą. Rekomenduojamas intervalas yra kas 5 metus arba 60 000 - 80 000 kilometrų, priklausomai nuo naudojimo sąlygų.
ZF automatinės pavarų dėžės keitimo komplekto kaina (alyvos filtras, tarpinės, varžtai, alyva) svyruoja nuo 150 iki 300 eurų, priklausomai nuo konkretaus modelio.
ZF 8HP pavarų dėžės galimos problemos
Nors ZF 8HP yra patikima pavarų dėžė, ypač su galingais varikliais, ji nėra apsaugota nuo gedimų. Problemų gali kilti, ypač modeliuose, skirtuose silpnesniems varikliams, apie 150 000-200 000 kilometrų ridai.
Dažniausios problemos apima:
- Aliuminio komponentų dėvėjimasis: Ypač sankabos būgne, kur aliumininiai dantukai gali neatlaikyti trinties ir apkrovos.
- Solenoidų gedimai: Dažnai iššaukiami dėl retai keičiamos alyvos. Nešvarumų turinti alyva ir aukšta temperatūra neigiamai veikia solenoidus ir trumpina jų tarnavimo laiką.
- Tarpinių sandarumo praradimas: Ypač tarpinės, užtikrinančios solenoidų sandarumą, gali pradėti leisti alyvą.
Galimus pavarų dėžės gedimus išduoda šie simptomai:
- Juntami trūkčiojimai perjungiant pavaras.
- Neveikiantys pavarų dėžės veikimo režimai.
- Praslydimas perjungiant pavaras, ypač kol pavarų dėžė nepasiekė darbinės temperatūros.
- Akivaizdžiai juntamos vibracijos.
Automatinės pavarų dėžės vs. Mechaninės: Mitai ir realybė
Nors automatinės pavarų dėžės tapo įprastos, vis dar egzistuoja mitų. Bene populiariausias - automobiliai su automatinėmis dėžėmis naudoja daugiau degalų nei su mechaninėmis. Senesniuose automobiliuose tai galėjo būti tiesa, tačiau šiuolaikinės automatinės transmisijos, turinčios daugiau pavarų (6, 8 ar daugiau), dažnai lenkia mechanines efektyvumu ir degalų ekonomija.
Kiti mitai, tokie kaip dažnesnis stabdžių trinkelių keitimas ar ribotas kilometražas, neturi pagrindo ir priklauso nuo vairavimo įpročių bei tinkamos priežiūros.
Priežiūros patarimai
- Vairavimas šaltu oru: Žiemą pavarų dėžės alyva būna sušalusi, todėl reikėtų vengti didelių apkrovų ir staigių manevrų.
- Pavarų režimų keitimas: Nereikėtų piktnaudžiauti staigiai perjungiant režimus iš D (drive) į R (rear) ir atvirkščiai.
- Tempimas: Nerekomenduojama tempti automobilio su automatine pavarų dėže. Jei būtina, darykite tai nedideliu greičiu ir trumpą atstumą, nes nedirbant varikliui, pavarų dėžės tepimo mechanizmas neveikia.
- Stovėjimo stabdžio naudojimas: Įjungus P (parking) padėtį, rekomenduojama įjungti stovėjimo stabdį dar neatleidus stabdžio pedalo, ypač nuokalnėse, kad sumažintumėte apkrovą pavarų dėžei.
- Alyva: Reguliariai keiskite alyvą pagal gamintojo nurodytą intervalą.
