Šiame straipsnyje išsamiai apžvelgsime 7 kontaktų priekabos elektros lizdo jungimo schemą. Aptarsime, kaip teisingai prijungti priekabą prie automobilio, kokie standartai galioja ir kaip išvengti dažniausiai pasitaikančių klaidų. Siekiame pateikti informaciją, kuri būtų suprantama tiek pradedantiesiems, tiek patyrusiems naudotojams.
Kas yra 7 kontaktų priekabos elektros lizdas?
7 kontaktų priekabos elektros lizdas yra standartinė jungtis, naudojama sujungti automobilio elektros sistemą su priekabos apšvietimo ir stabdžių sistemomis. Jis užtikrina, kad priekabos žibintai (gabaritiniai, stabdžių, posūkio signalai) veiktų sinchroniškai su automobilio žibintais. Teisingas elektros lizdo prijungimas yra ypač svarbus saugumui: netinkamai veikiantys žibintai gali sukelti painiavą kitiems eismo dalyviams, o neveikiantys stabdžiai - kelti tiesioginį pavojų.
7 kontaktų jungties schema: kontaktų paskirtis

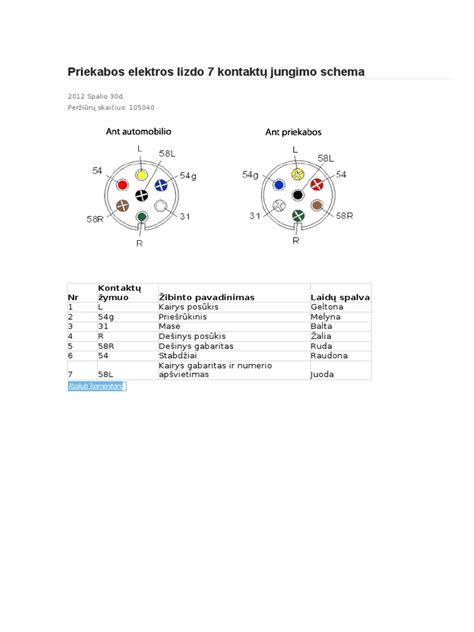

Standartinė 7 kontaktų schema apibrėžia kiekvieno kontakto funkciją ir laidų spalvą. Nors spalvos gali šiek tiek skirtis priklausomai nuo gamintojo, kontaktų numeracija yra vienoda:
| Kontaktas | Funkcija | Laido spalva |
|---|---|---|
| 1 (L) | Kairysis posūkis | Geltona |
| 2 (54g) | Priešrūkinis žibintas | Mėlyna |
| 3 (31) | Masė (įžeminimas) | Balta |
| 4 (R) | Dešinysis posūkis | Žalia |
| 5 (58R) | Dešinysis gabaritinis žibintas | Ruda |
| 6 (54) | Stabdžių žibintai | Raudona |
| 7 (58L) | Kairysis gabaritinis žibintas ir numerio apšvietimas | Juoda |
Svarbu: visada patikrinkite laidų schemą ant konkrečios priekabos arba automobilio prieš atliekant jungimo darbus.
Prijungimo instrukcija žingsnis po žingsnio
- Atjunkite akumuliatorių: Tai sumažins riziką pažeisti elektros sistemą dėl netyčinio trumpojo jungimo.
- Identifikuokite laidus: Vadovaukitės pateikta schema ir atpažinkite kiekvieną laidą.
- Sujunkite laidus: Atsargiai įkiškite laidus į atitinkamus kontaktus. Įsitikinkite, kad jungtys yra tvirtos ir nesilaisvina.
- Izoliuokite: Naudokite izoliacinę juostą ar termoizoliaciją, kad išvengtumėte atvirų laidų sąlyčio.
- Patikrinkite veikimą: Prijunkite priekabą ir įjunkite visus automobilio žibintus. Įsitikinkite, kad priekabos signalai atitinka automobilio veiksmus.
7 krypčių priekabos laidų apžvalga ir bandymas
Dažniausiai pasitaikančios problemos ir jų sprendimas
- Prasta įžeminimo jungtis: Dažniausia priežastis, kodėl žibintai mirksi arba veikia netinkamai. Patikrinkite, ar įžeminimo laidas tvirtai pritvirtintas prie švaraus metalo paviršiaus.
- Korozija: Laikui bėgant kontaktai gali oksiduotis. Išvalykite juos specialiu valikliu arba švitriniu popieriumi.
- Pažeisti laidai: Patikrinkite laidų pynę dėl įtrūkimų ar nutrynimų, ypač tose vietose, kur laidai lenkiami.
- Borto kompiuterio klaidos: Šiuolaikiniuose automobiliuose tiesioginis prijungimas gali sukelti klaidas. Tokiu atveju rekomenduojama naudoti specialų priekabos modulį ("smart bypass relay").
Skirtumai tarp 7 ir 13 kontaktų sistemų
Jei 7 kontaktų sistema yra skirta pagrindinėms funkcijoms, 13 kontaktų jungtis yra modernesnė ir naudojama didesnėms priekaboms (pvz., kemperiams). 13 kontaktų lizdas suteikia papildomą maitinimą atbulinės eigos žibintams, akumuliatoriaus įkrovimui ar vidiniam apšvietimui. Jei transporto priemonės ir priekabos jungtys nesutampa, galima naudoti specialius adapterius.
